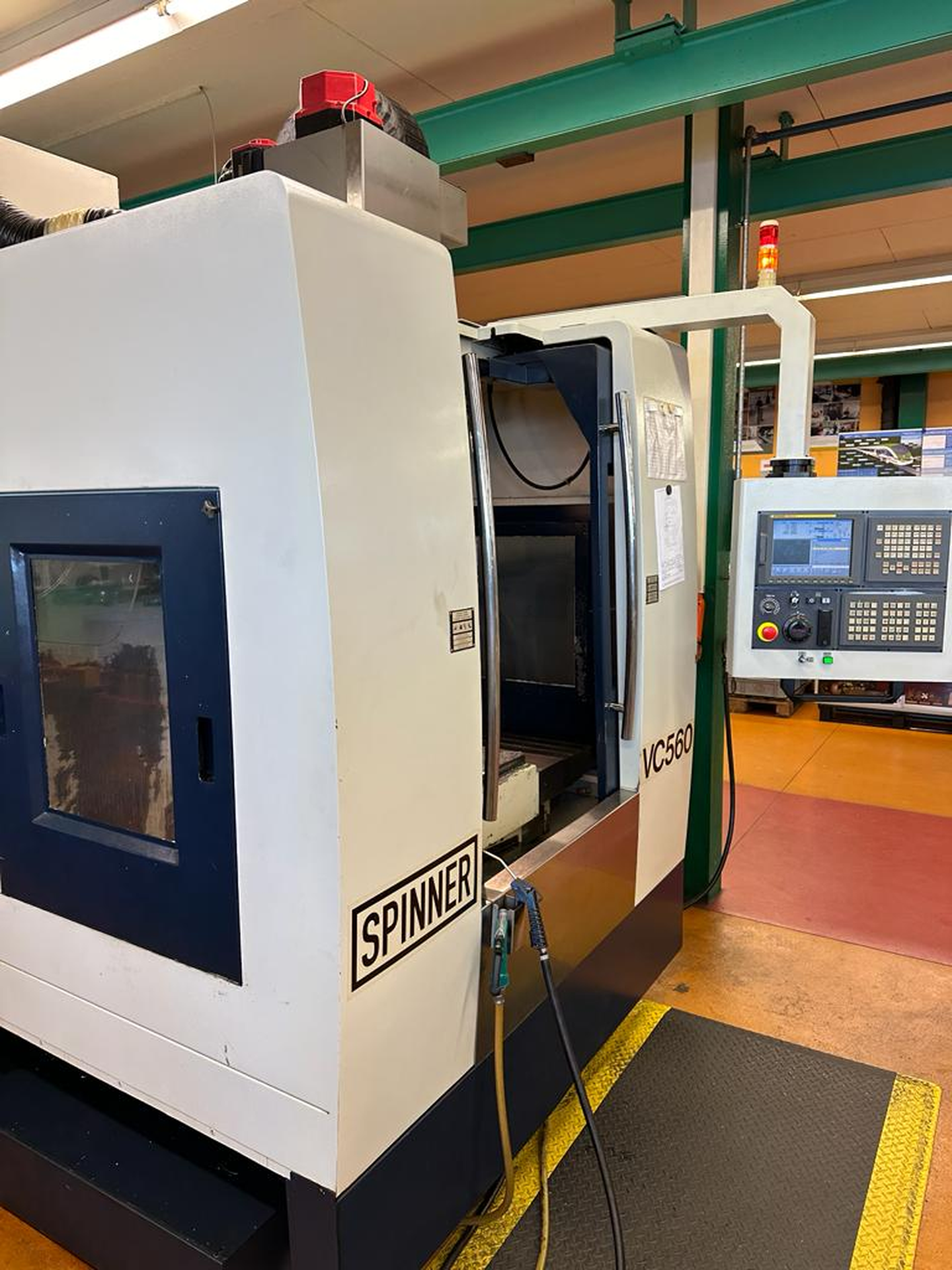

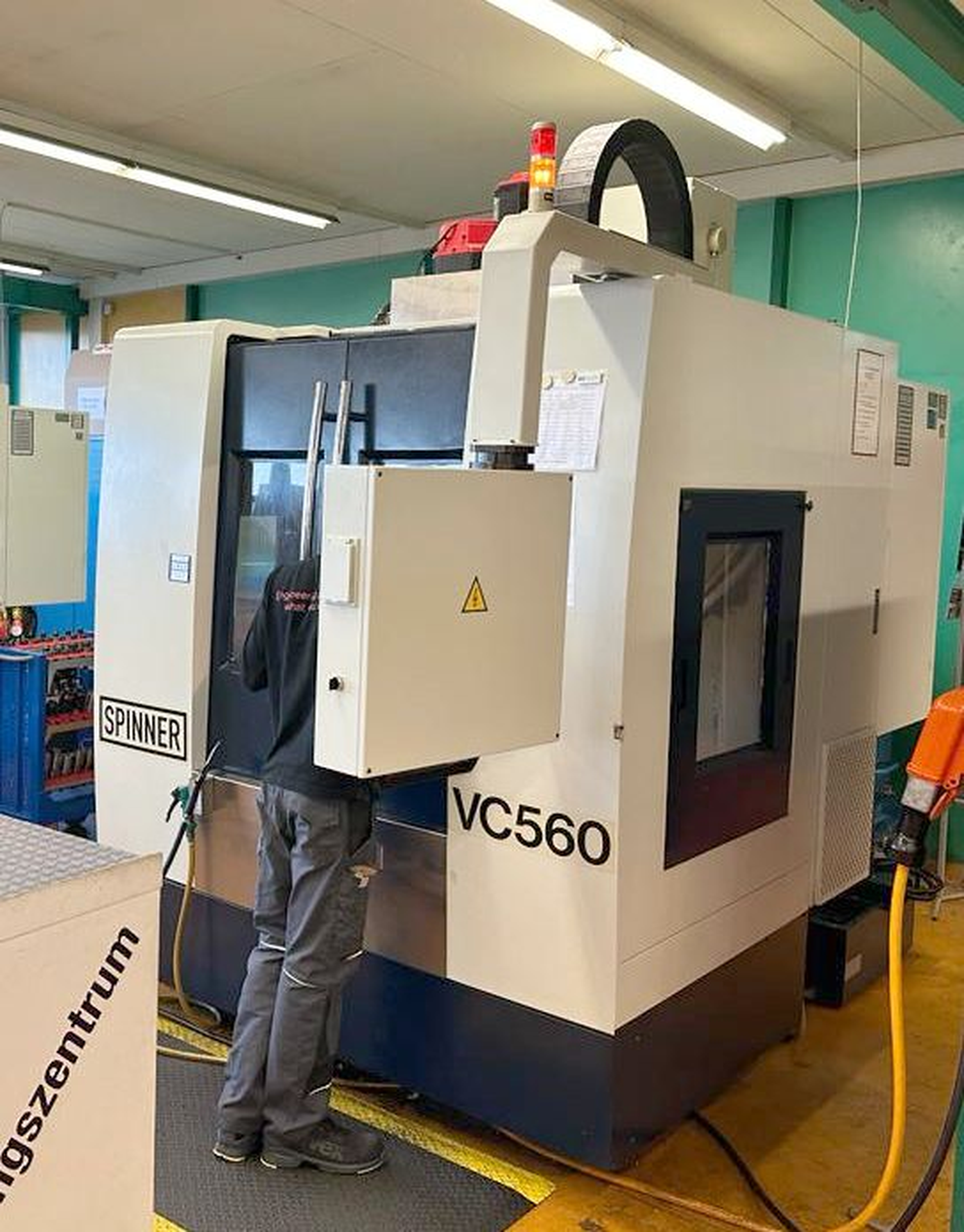

SPINNER VC-560
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

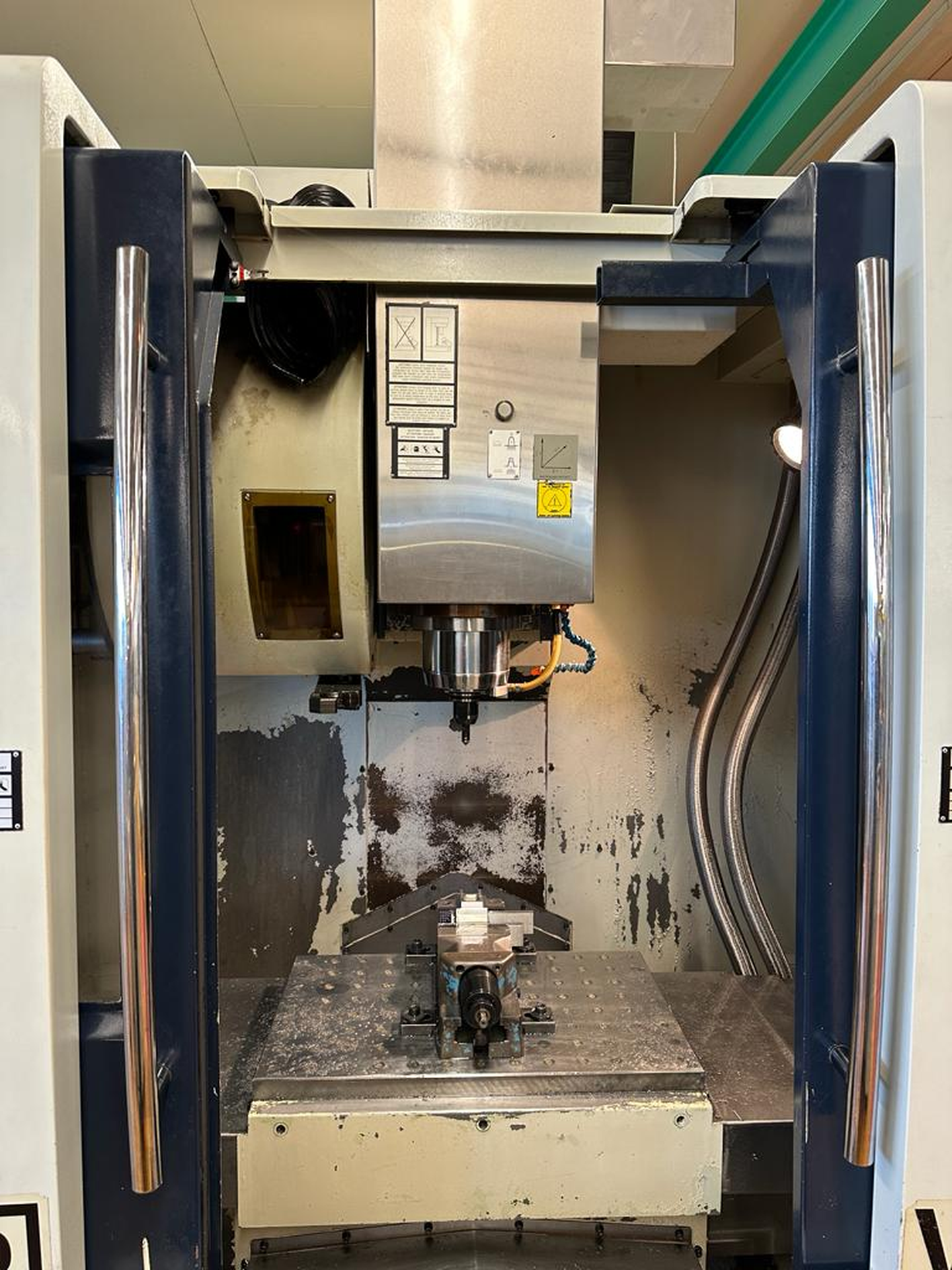

SPINNER VC-560 est un centre d'usinage 3 axes offrant précision, grande exactitude et fiabilité. Table 650×410 mm avec 3 rainures en T de 14 mm, charge admissible 250 kg; courses X 560 mm, Y 410 mm, Z 410 mm. Nez de broche SK40, vitesse continue 0–12 000 tr/min; avances rapides 48 m/min; magasin 24 positions (Ø outil max 77 mm, Ø avec positions libres 125 mm, L 200 mm, changement 1,3 s). Alimentation 3×400 V 50 Hz, puissance 20 kVA, air 6 bar. Réservoir refroidissement 250 l. Poids ≈5500 kg; dimensions 2400×1800×2500 mm. Permet des tolérances serrées; adapté à l'automobile, aérospatial, médical, horlogerie et construction de machines
| Nombre d'axes total | 3 |
| Longueur de la table | 650 mm |
| Largeur de la table | 410 mm |
| Nombre rainures en T | 3 |
| Largeur rainures en T | 14 mm |
| Charge admise sur la table max. | 250 kg |
| Course longitudinale (axe-X) | 560 mm |
| Course transversale (Y) | 410 mm |
| Course verticale (axe-Z) | 410 mm |
| Magasin nombre de places d'outils | 24 |
| Diamètre de l'outils max. | 77 mm |
| Diamètre max. avec places libres | 125 mm |
| Longueur de l'outil max. | 200 mm |
| Poids de l'outil max. | 5 kg |
| Temps de changement outils | 1.3 s |
| Cône de la broche: SK | 40 DIN 69871A |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 12000 t/min |
| Avances rapide: | 48 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 20 kVA |
| Poids de la machine env. | 5500 kg |
| Encombrement machine: | |
| Longueur | 2400 mm |
| Largeur | 1800 mm |
| Hauteur | 2500 mm |
| Espace nécessaire env. | 4.32 m2 |
| Accessoires divers: | |
| Dispositif d'arrosage | 250 l |
| Aspiration brouillard d'huile | |
| Lampe de statut |
