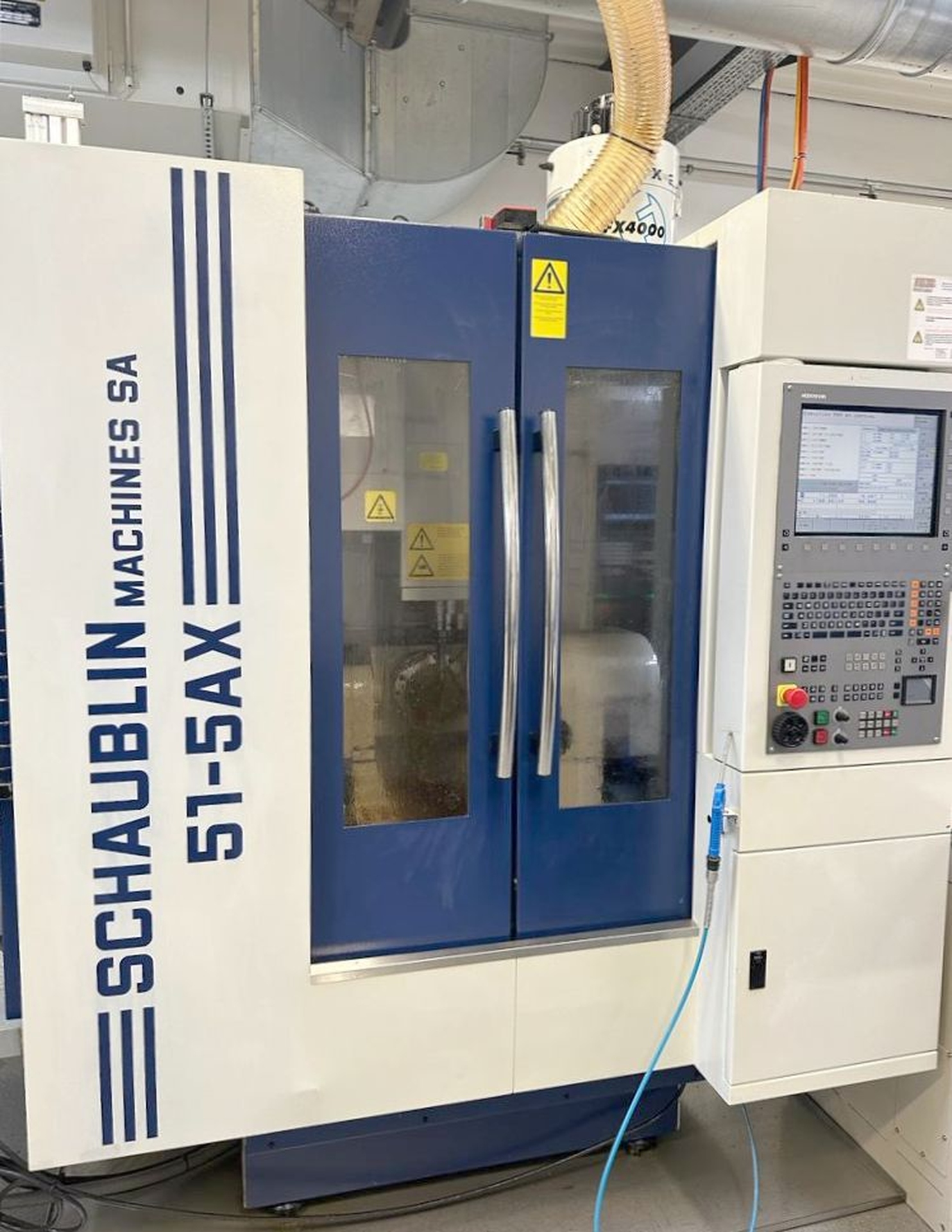

SCHAUBLIN 51 5AX CNC est un Centre d'usinage 5 axes, conçu pour précision, grande exactitude et fiabilité. Capacité: X300 Y400 Z430 mm; table Ø210 mm; charge V50 H75 kg; A +30/−120°, C360°. Caractéristiques: HSK‑A63, 0–20 000 tr/min, moteur 23 kW, avance 12 000 mm/min, rapides 30 m/min; poids ≈5750 kg; dims 2700×1800×2600 mm. Magasin 20 pos., Ø 80 mm (95 mm libre), L 250 mm, changement 3 s. Accessoires: refroidissement, refroidisseur eau, extraction brouillard huile FX4000, pistolet. Permet tolérances serrées; secteurs: horlogerie, aérospatial, médical, automobile, construction de machines.
| Temps mise sous tension | 73217 Heures |
| Temps de fonctionenement | 71454 Heures |
| Temps de travail | 19844 Heures |
| Temps de travail de broche | 18289 Heures |
| Nombre d'axes simultanés | 5 |
| Table tournante: diamètre | 210 mm |
| Course longitudinale (axe-X) | 300 mm |
| Course transversale (Y) | 400 mm |
| Course verticale (axe-Z) | 430 mm |
| Précision de la position | mm |
| Charge admise sur la table max.: | |
| Verticale | 50 kg |
| Horizontal | 75 kg |
| Angle pivotant (axe-a) | + 30 / -120° ° |
| Angle de rotation de la table (axe-C) | 360 ° |
| Magasin nombre de places d'outils | 20 |
| Diamètre de l'outils | 80 mm |
| Diamètre max. avec places libres | 95 mm |
| Longueur de l'outil max. | 250 mm |
| Poids de l'outil max. | 6 kg |
| Temps de changement outils | 3 s |
| Cône de broche : HSK-A | 63 |
| Distance entre la broche | |
| verticale et la table | 45 - 475 mm |
| Passage libre entre centre de broche et le montant | 470 mm |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 20000 t/min |
| Vitesse d'avance | 12000 mm/min |
| Avances rapide: | 30 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 23 kW |
| Poids de la machine env. | 5750 kg |
| Encombrement machine: | |
| Longueur | 2700 mm |
| Largeur | 1800 mm |
| Hauteur | 2600 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |

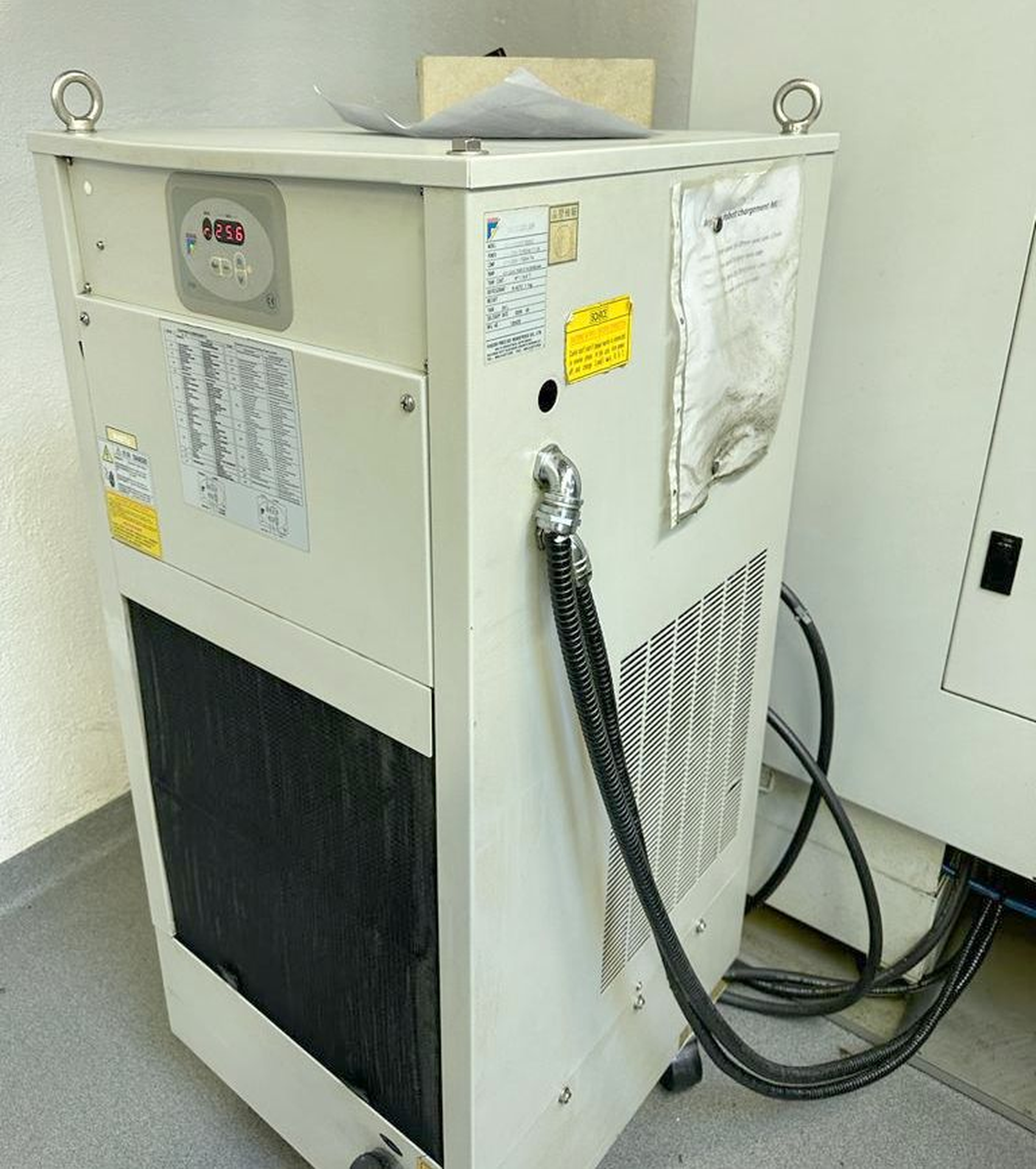

| Refroidisseur d'eau | |
| Aspiration brouillard d'huile | FX4000 |
| Pistolet de rincage |
