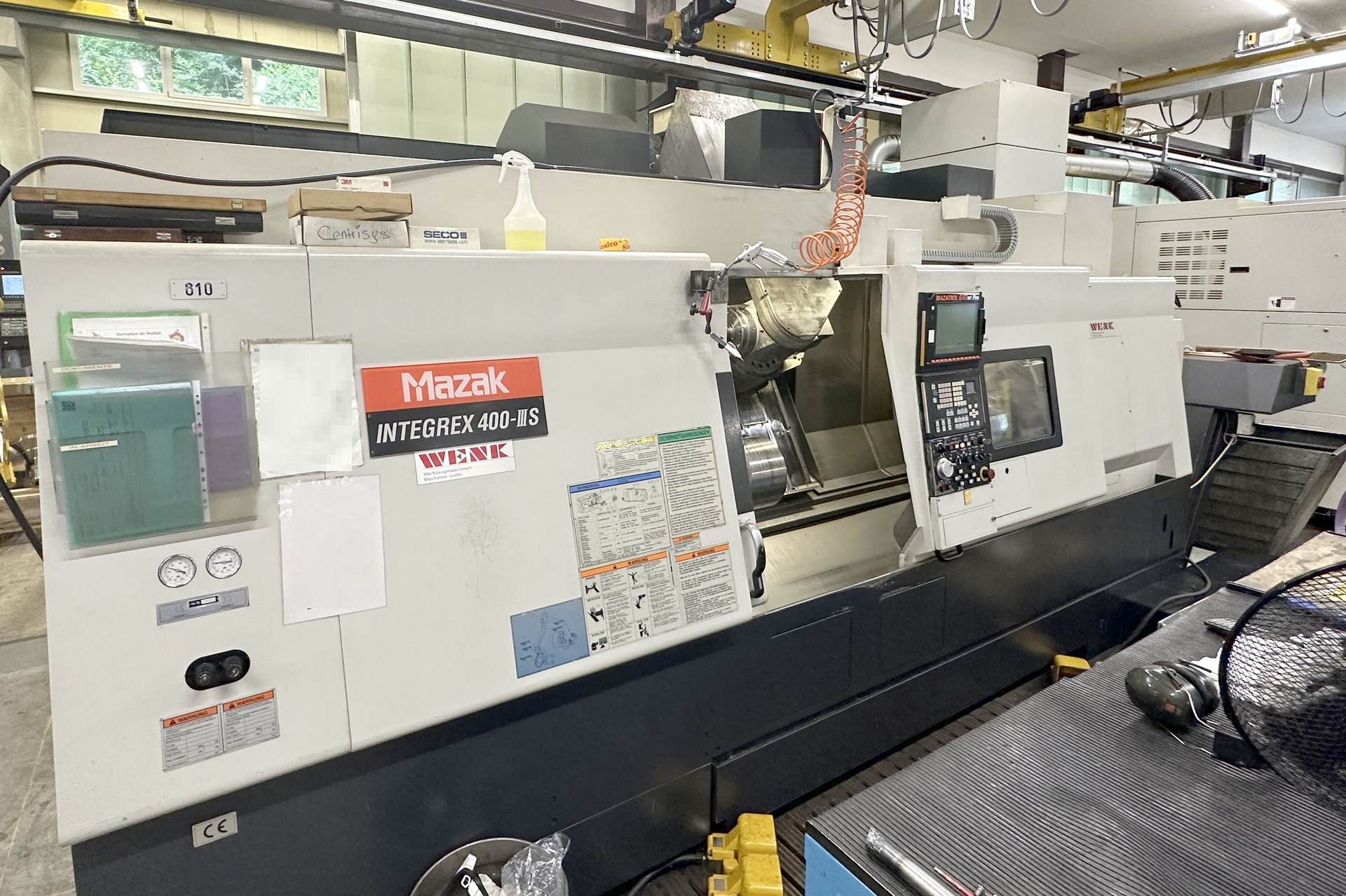

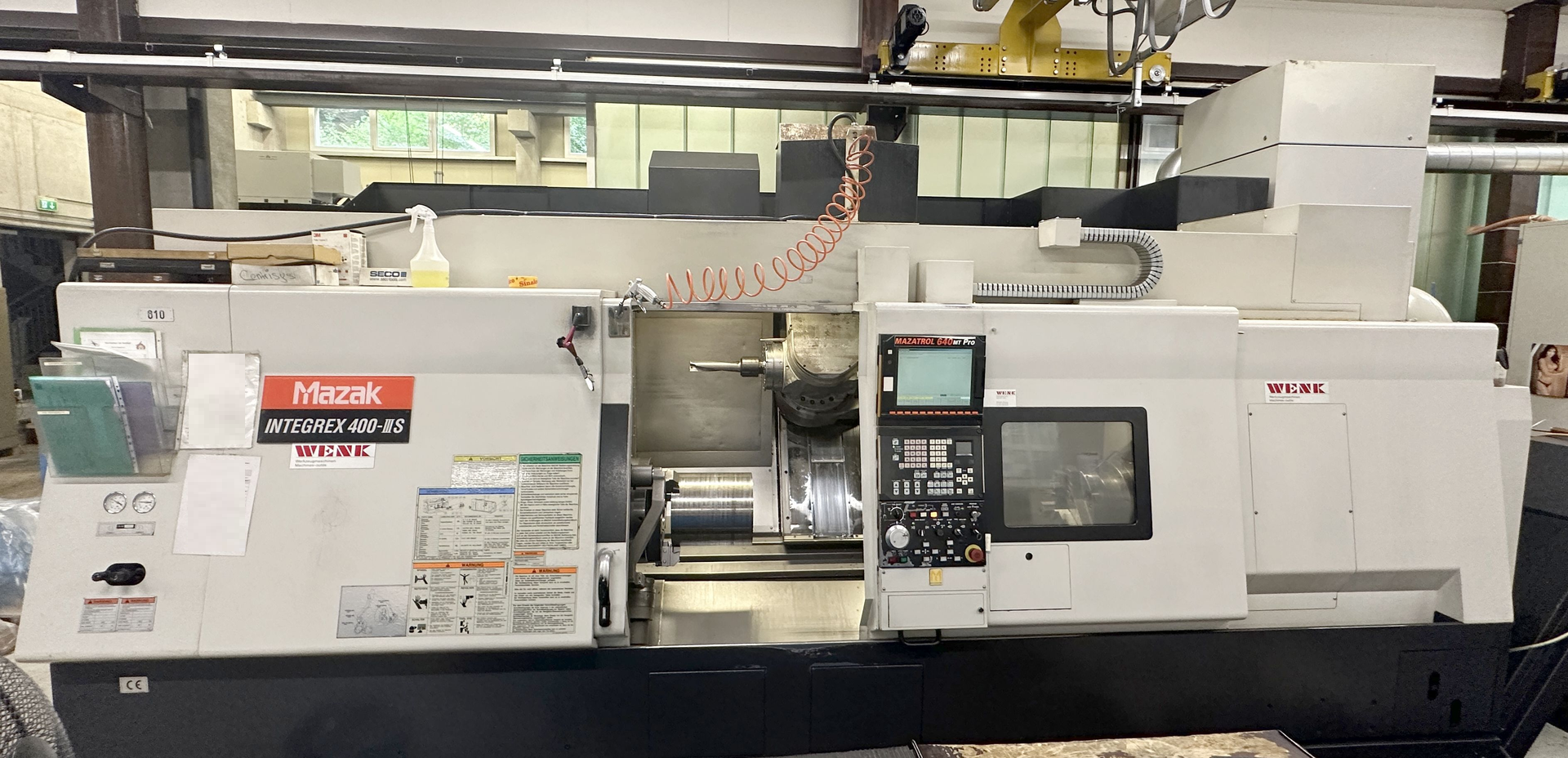

MAZAK INTEGREX 400-3S est un Centre de tournage/fraisage/perçage, conçu pour la précision, haute exactitude et fiabilité. Capacités: distance entre pointes 1500 mm, diamètre de rotation 760 mm, longueur de tournage 1524 mm, passage barre 102/77 mm, magasin 40 outils (Ø max 90 mm, L 400 mm). Caractéristiques: broche principale A2-8 var. 35–3300 t/min 30 kW 1200 Nm; contre-broche A2-8 35–4000 t/min 26/22 kW 500 Nm; broche de fraisage CAPTO C6 15–12000 t/min 18.5 kW 120 Nm. Courses X630 Y±115 Z1585 mm; avances 0–8000 mm/min; rapids X/Z 38 m/min Y26 m/min; poids ~13300 kg; surface requise 5110x2196 mm; hauteur 2798 mm. Accessoires: réfrigération 444 l (15 bar via broche fraisage), mandrins Forkhardt Ø400/315 mm, règle linéaire X, RS232, PCMCIA, convoyeur copeaux, taraudage synchronisé, pédale. Assure tolérances serrées; secteurs: automobile, aérospatial, médical, outillage, horlogerie.
| Nombre d'axes total | 6 |
| Nombre de broches | 2 |
| Nombre têtes de fraisage | 1 |
| Distance entre pointes | 1500 mm |
| Diamètre de rotation | 760 mm |
| Longueur de tournage maximale | 1524 mm |
| Diamètre de tournage max. | 760 mm |
| Passage de barre, diamètre max. | 102 / 77 mm |
| Magasin nombre de places d'outils | 40 |
| Diamètre de l'outils max. | 90 mm |
| Diamètre max. avec places libres | 125 mm |
| Longueur de l'outil | 400 mm |

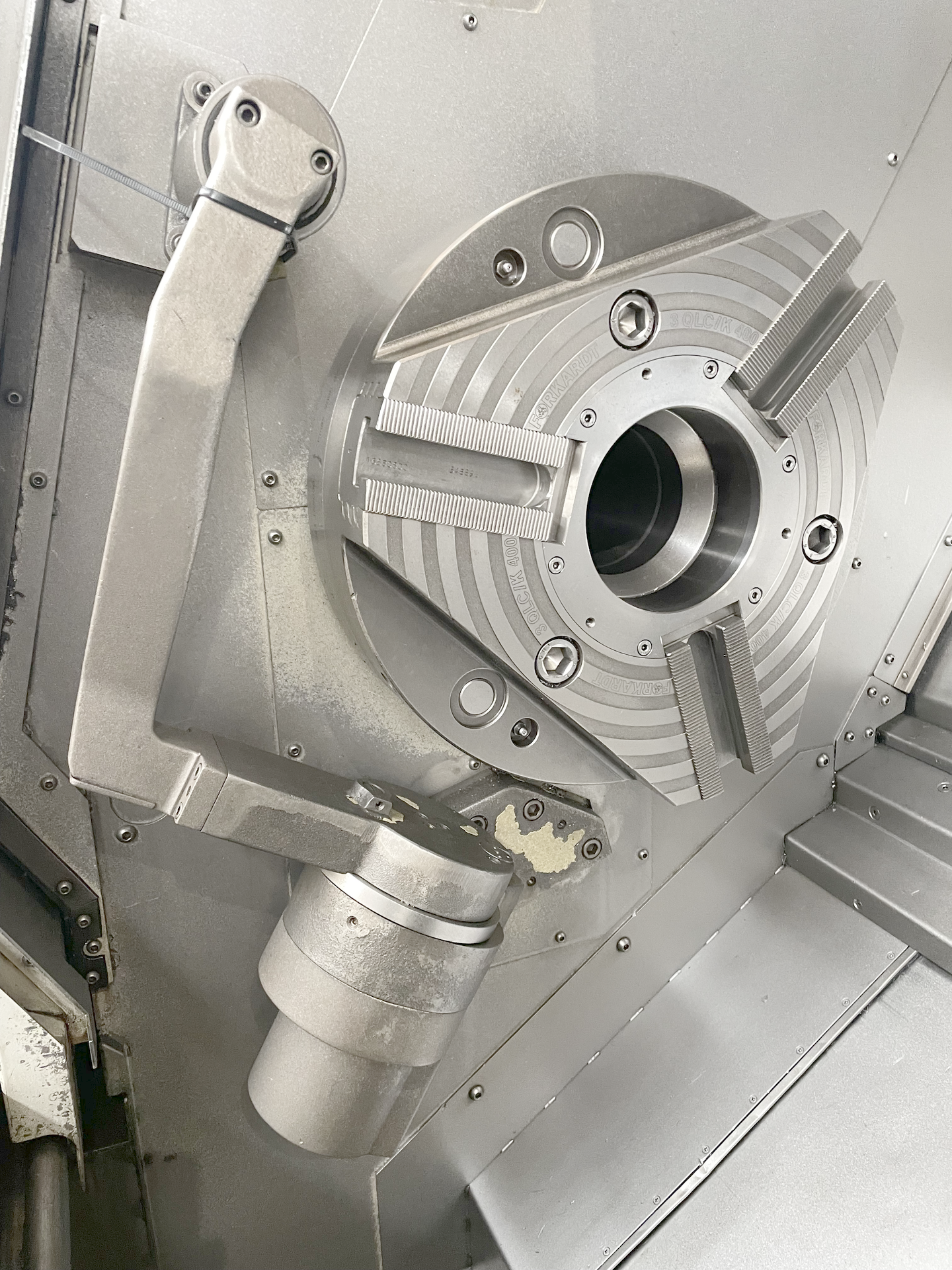

| Broche principale: | |
| nez de broche | A2-8 |
| Passage de broche | 112 mm |
| Axe-C (broche, résolution) | 0.001 ° |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 35 t/min |
| à | 3300 t/min |
| Puissance de la broche | 30 kW |
| Couple maximum | 1200 Nm |

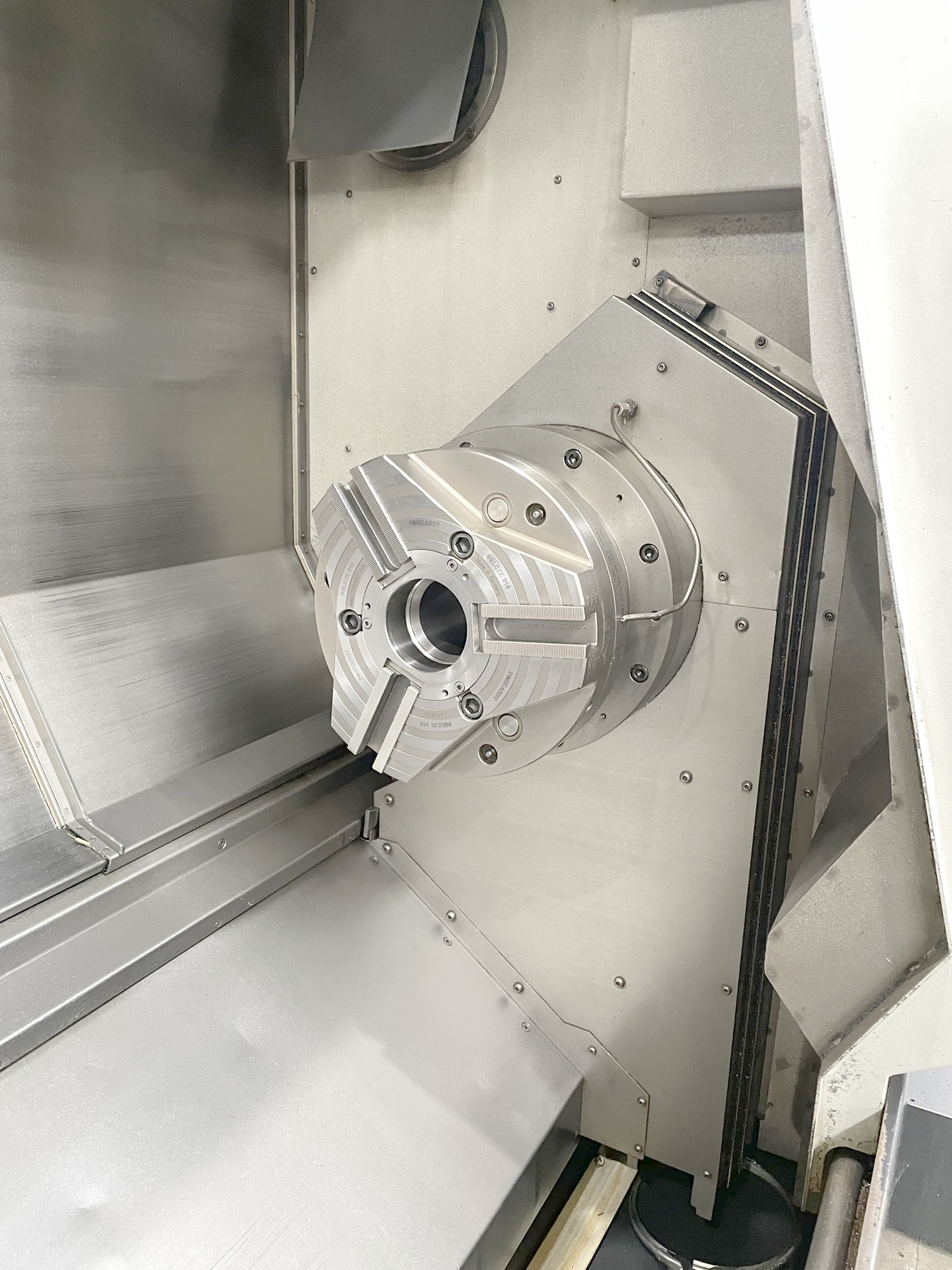

| Contre-broche: | |
| nez de broche | A2-8 |
| Alésage de la broche | 88 mm |
| Vitesse de broche max. | 35 - 4000 t/min |
| Axe-C (broche, résolution) | ° |
| Puissance contre-broche | 26 / 22 kW |
| Couple maximum | 500 Nm |

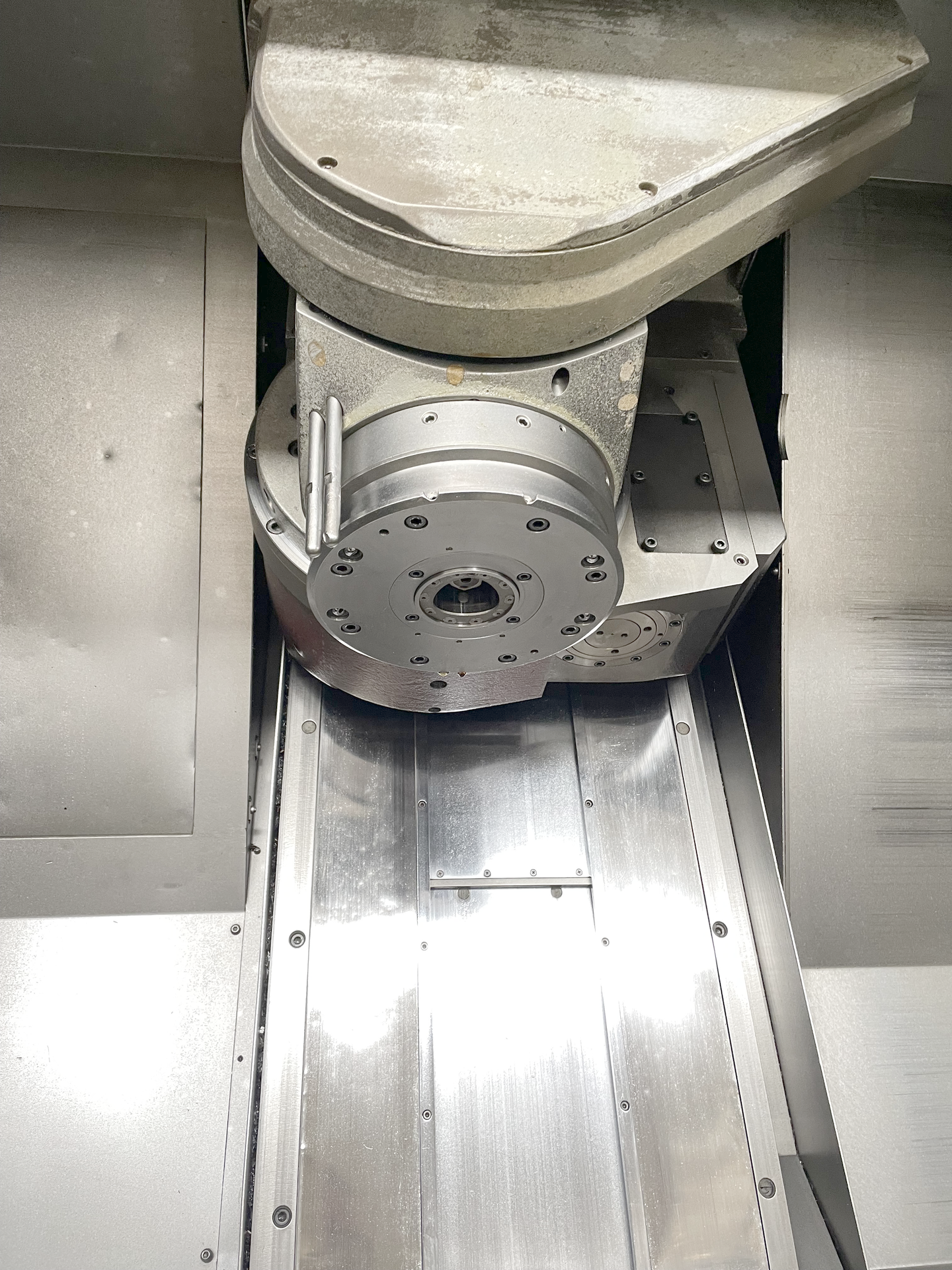

| Arbre porte-fraise: | |
| Prise de broche de fraisage | CAPTO C6 |
| Nombre tours de broche | 15 - 12000 t/min |
| Couple de broche | 120 Nm |
| Entraînement de la broche | 18.5 kW |
| Inclinaison de l'axe B | -30 / +195 ° |
| Axe B incréments max | ° |
| Courses: | |
| Axe X | 630 mm |
| Axe Y | + / - 115 mm |
| Axe Z | 1585 mm |
| Avance | 0 - 8000 mm/min |
| Rapid traverse X | 38 m/min |
| Rapid traverse Z | 38 m/min |
| Rapid traverse Y | 26 m/min |
| Temps mise sous tension | 35000 Heures |
| Poids de la machine env. | 13300 kg |
| Surface nécessaire | 5110 x 2196 mm |
| Encombrement machine: | |
| Hauteur | 2798 mm |
| Accessoires divers: | |
| Système de règles linéaires pour l'axe X | |
| Mandrin 3-chiens Ø | Forkhardt 400 mm |
| Mandrin 3-chiens (contre broche) | Forkhardt 315 mm |
| Mandrin hydraulique | |
| Lampe | |
| Soufflage de la contre broche | |
| Soufflage de la broche de fraisage | |
| Dispositif d'arrosage | 444 l |
| Refroidissement à travers la broche de fraisage | 15 bar |
| Synchr. de la b. principale et de la contre b. | |
| Interface port sérielle RS 232 | |
| Interface carte PCMCIA | |
| Taraudage synchronisé | |
| Evacuateur de copeaux | |
| Commande à pédale |
