DMG DMC 60 U
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

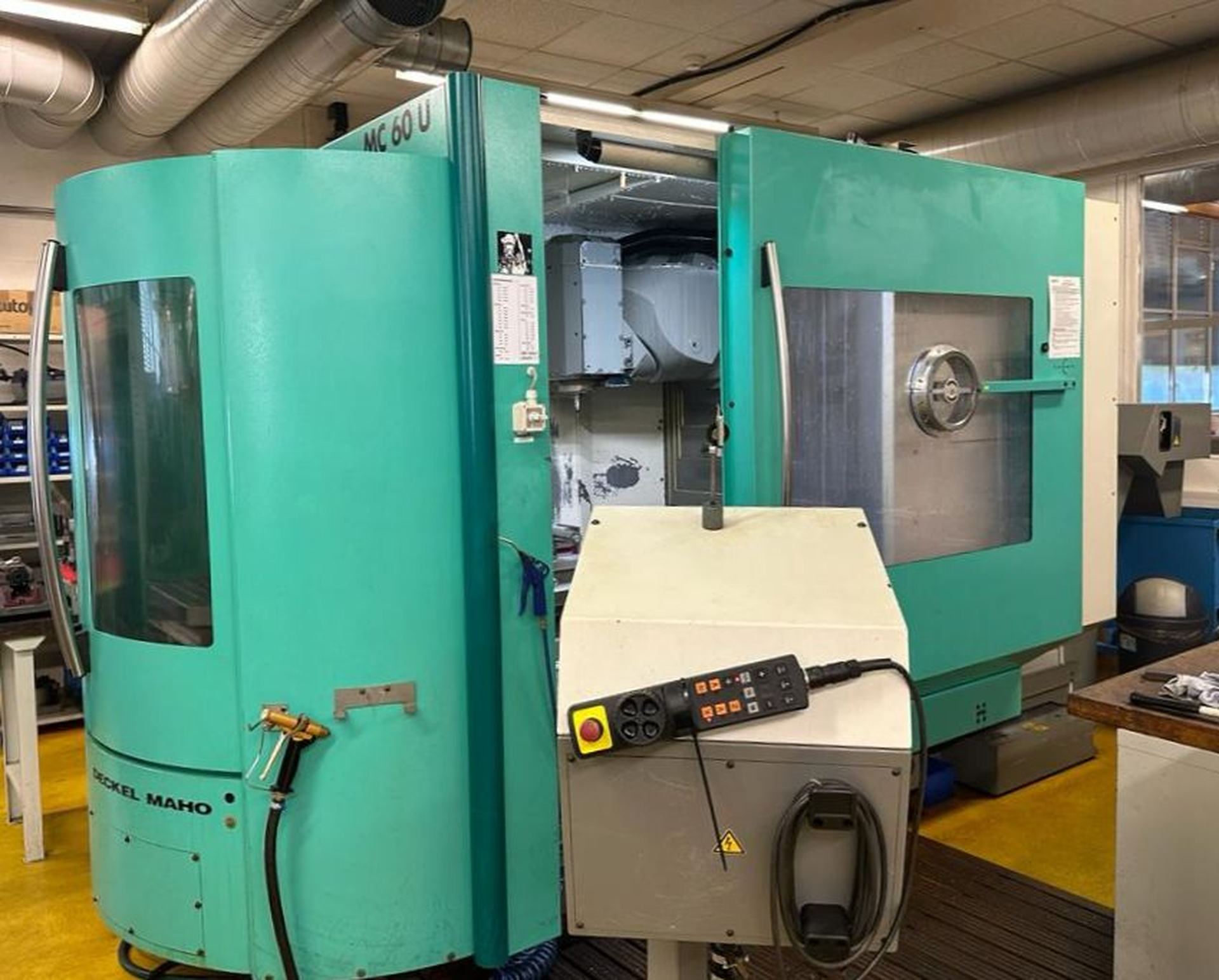

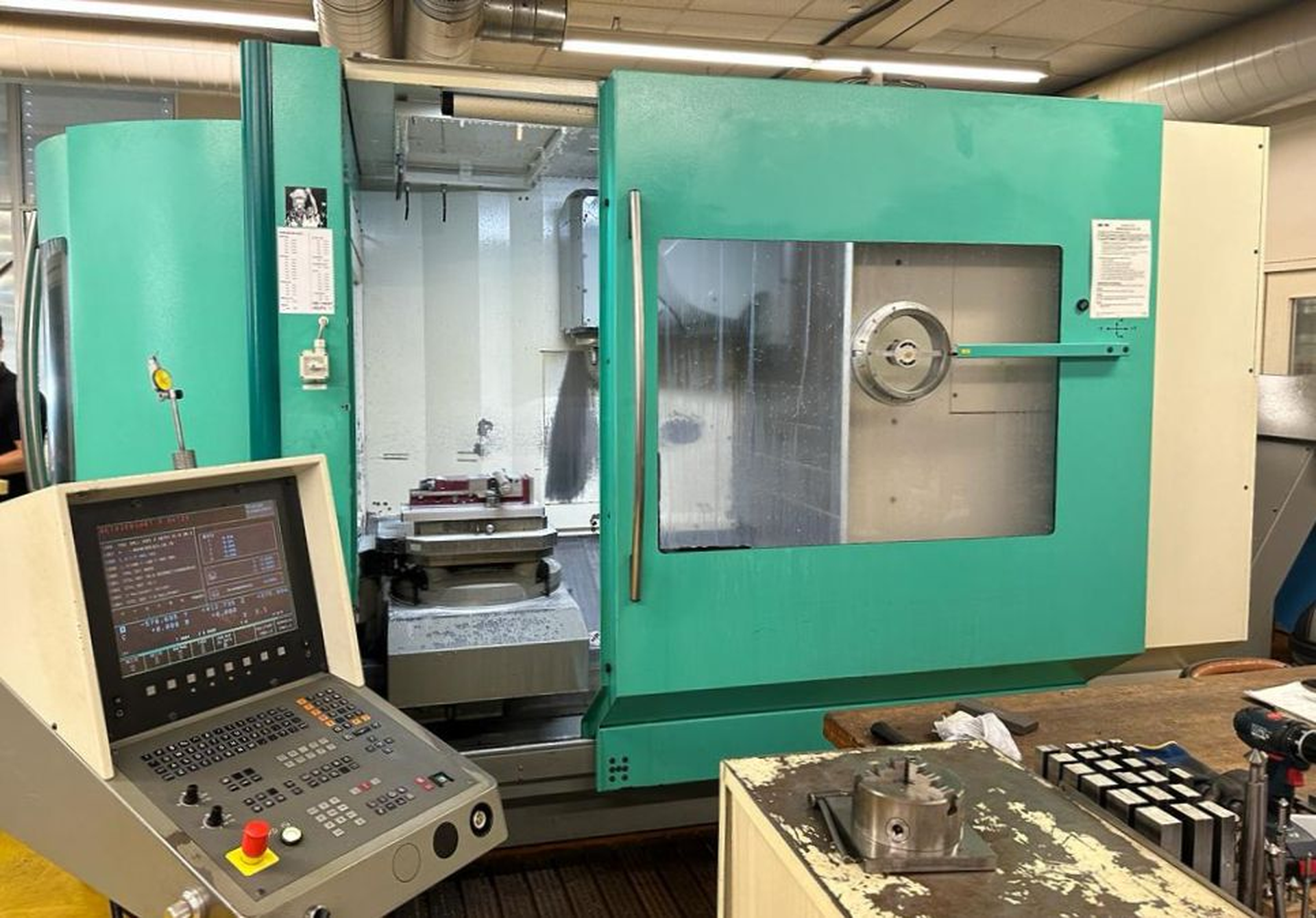

DMG DMC 60 U est un Centre d'usinage 5 axes pour précision, haute exactitude et fiabilité. Capacités: table 630×500 mm, alésage Ø50 mm, charge 600 kg; courses X600 Y700 Z550; 19467 h. Caractéristiques: broche SK40 (DIN69871) 20–12 000 tr/min, avances 1–10000 mm/min, magasin 60 (Ø100 mm, L350 mm, 10 kg), 3×400 V, poids ~9500 kg, dim. 3902×2687×2484 mm. Équipements: arrosage broche 17 bar, changeur palettes 2×500×500 mm (600 kg). Secteurs: automobile, aérospatial, médical, horlogerie, outillage.
| Temps de fonctionenement | 19467 Heures |
| Nombre d'axes total | 5 |
| Longueur de la table | 630 mm |
| Largeur de la table | 500 mm |
| Diamètre de l'alésage de centrage | 50 mm |
| Charge admise sur la table max. | 600 kg |
| Course longitudinale (axe-X) | 600 mm |
| Course transversale (Y) | 700 mm |
| Course verticale (axe-Z) | 550 mm |
| Charge admise sur la table max. | 600 kg |
| Magasin nombre de places d'outils | 60 |
| Diamètre de l'outils max. | 100 mm |
| Diamètre max. avec places libres | 160 mm |
| Longueur de l'outil max. | 350 mm |
| Poids de l'outil max. | 10 kg |

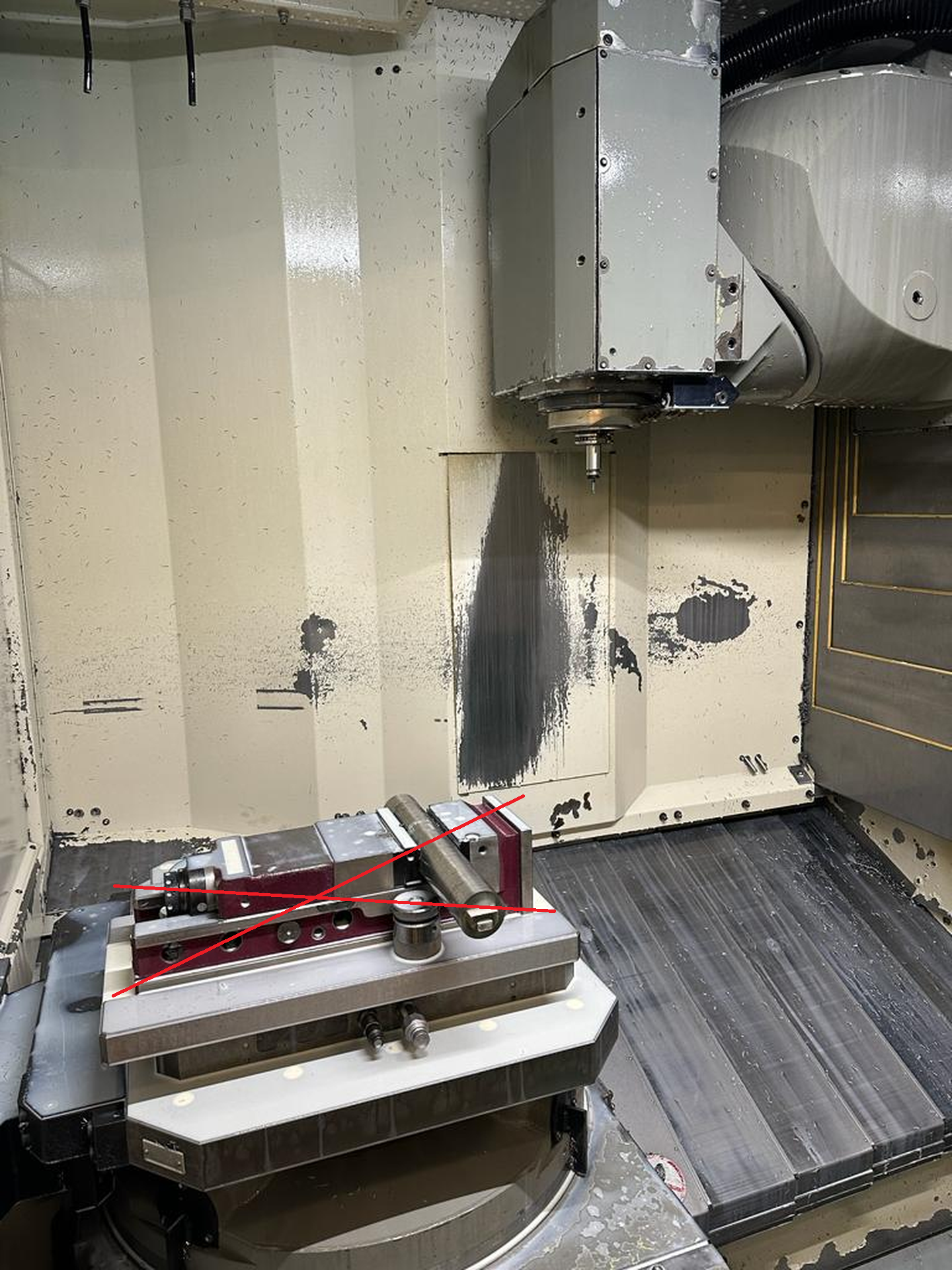

| Cône de la broche: SK | 40 DIN 69871 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 20 t/min |
| à | 12000 t/min |
| Vitesse d'avance | 1 - 10000 mm/min |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 9500 kg |
| Encombrement machine: | |
| Longueur | 3902 mm |
| Largeur | 2687 mm |
| Hauteur | 2484 mm |
| Accessoires divers: | |

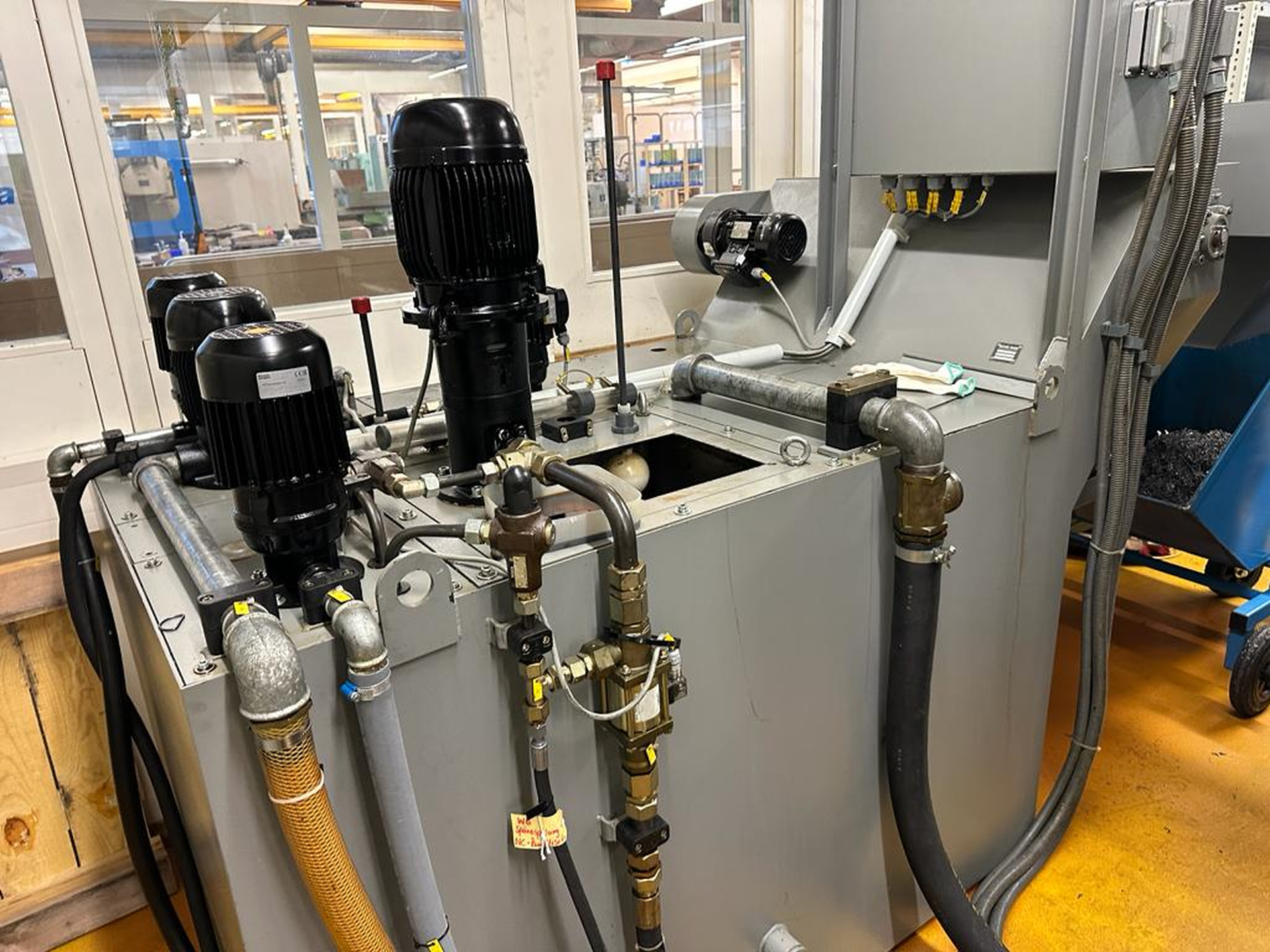

| Dispositif d'arrosage | |
| Arrosage par le centre de la broche | 17 bar |

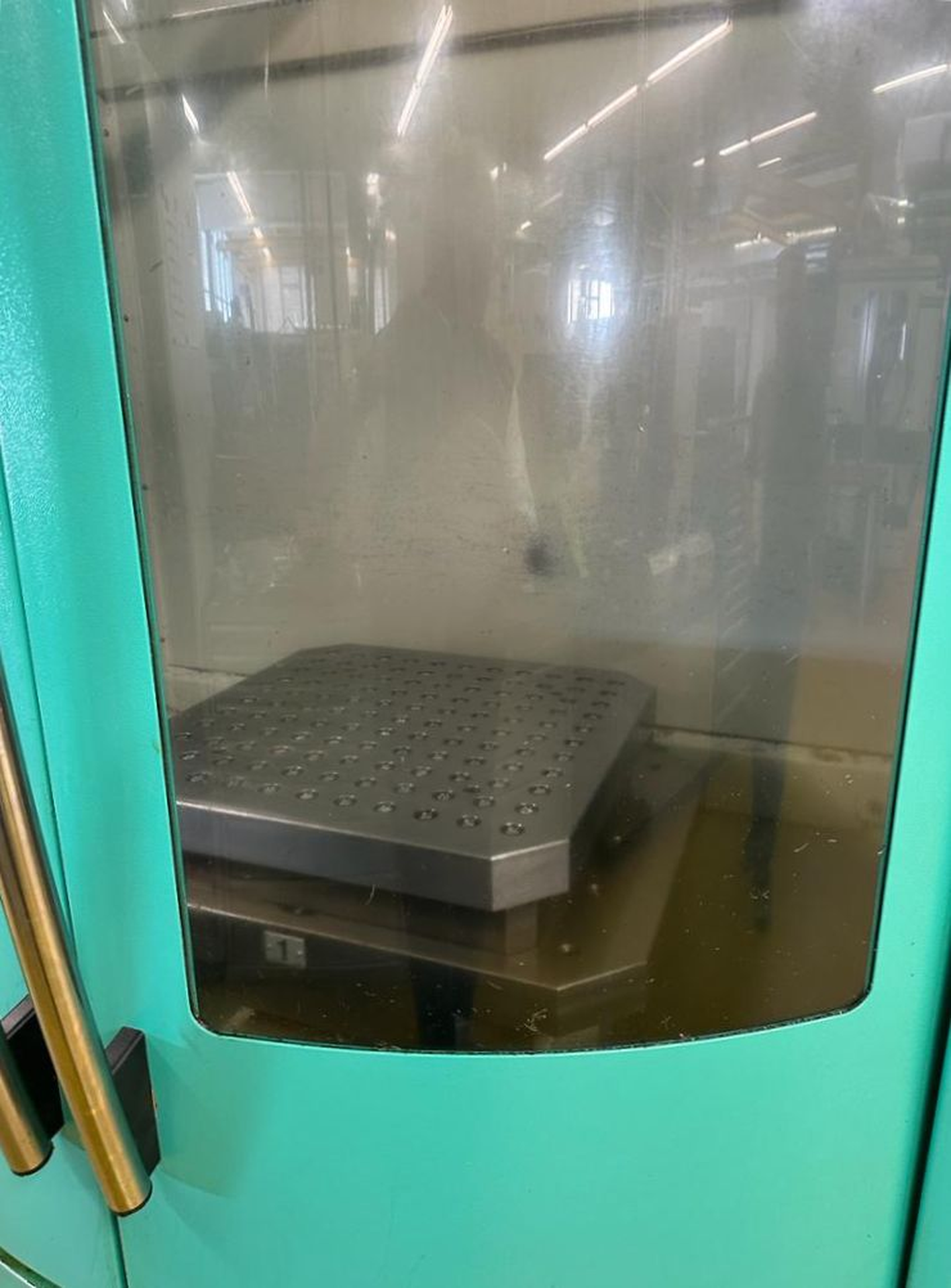

| Système de changement palettes: | |
| Palettes nombre | 2 |
| Longueur | 500 mm |
| Largeur | 500 mm |
| Charge maxi | 600 kg |
| Lampe | |
| Fenêtre de visualisation tournant | |
| Remarques: | |
| Broche changée | 2016 |
