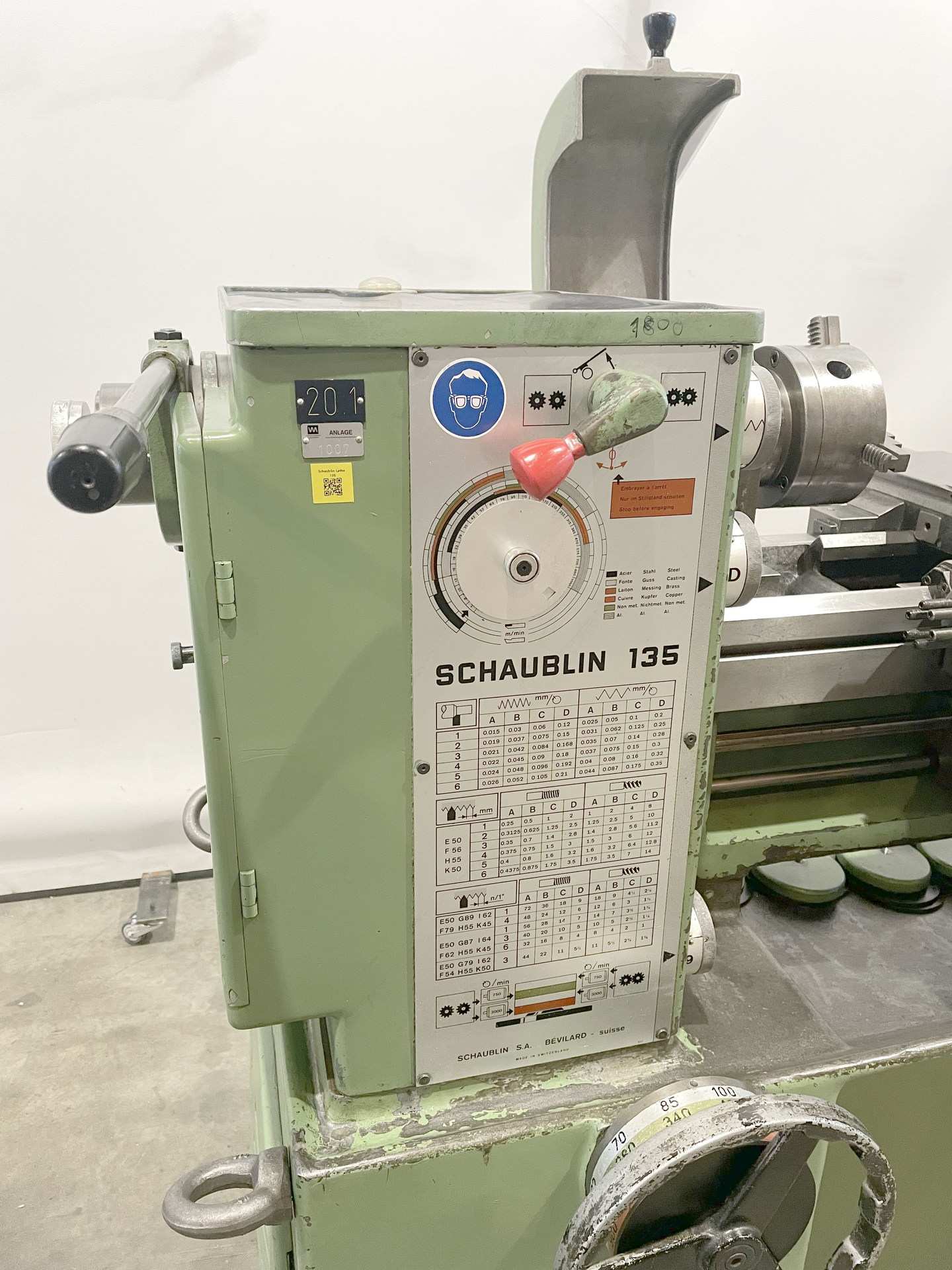

SCHAUBLIN 135 est un Tour mécanicien pour précision, haute exactitude et fiabilité. Capacités: hauteur pointes 135 mm, entre pointes 630 mm, Ø dessus chariot 150 mm, dessus banc 355 mm, alésage 40 mm; X1 180, Z1 650, course poupée 120 mm. Caract.: CM5, Camlock D1‑4, 55–3000 tr/min, 4 CV, 3×380V 50Hz, poids ≈1300 kg, dim.1715×970×1280 mm. Avances 24 vitesses dès 0,015 mm/tr. Access.: mandrin 3 mors, serrage rapide, MULTIFIX, mandrin perçage, contre‑poupée croisillon, protection broche. Assure tolérances serrées; secteurs: auto, horlogerie, machine‑outil, aéronautique, médical.
| Hauteur de pointes | 135 mm |
| Distance entre pointes | 630 mm |
| Diamètre admis au-dessus du chariot | 150 mm |
| Diamètre admis au-dessus du banc | 355 mm |
| Alésage de la broche | 40 mm |
| Courses: | |
| X1 | 180 mm |
| Z1 | 650 mm |
| Cône Morse | 5 |
| Nez de broche: | |
| Camlock | D1-4" |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 55 t/min |
| à | 3000 t/min |
| Cône de la contre-poupée : | 3 CM |
| Course de la broche | 120 mm |
| Avances: | |
| nombre (étages) | 24 |
| Longitudinales: | |
| de | 0.015 mm/t |
| à | mm/t |
| Transversales: | |
| de | 0.015 mm/t |
| à | mm/t |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 4 CV |
| Poids de la machine env. | 1300 kg |
| Encombrement machine: | |
| Longueur | 1715 mm |
| Largeur | 970 mm |
| Hauteur | 1280 mm |
| Accessoires divers: | |
| Mandrin 3-chiens | |
| Dispositif de serrage rapide | |
| Porte-outil à changement rapide MULTIFIX | |
| Mandrin de perçage | |
| Contre-poupée à croisillon | |
| Protection mandrin |
