ABA MULTILINE 1507 A
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

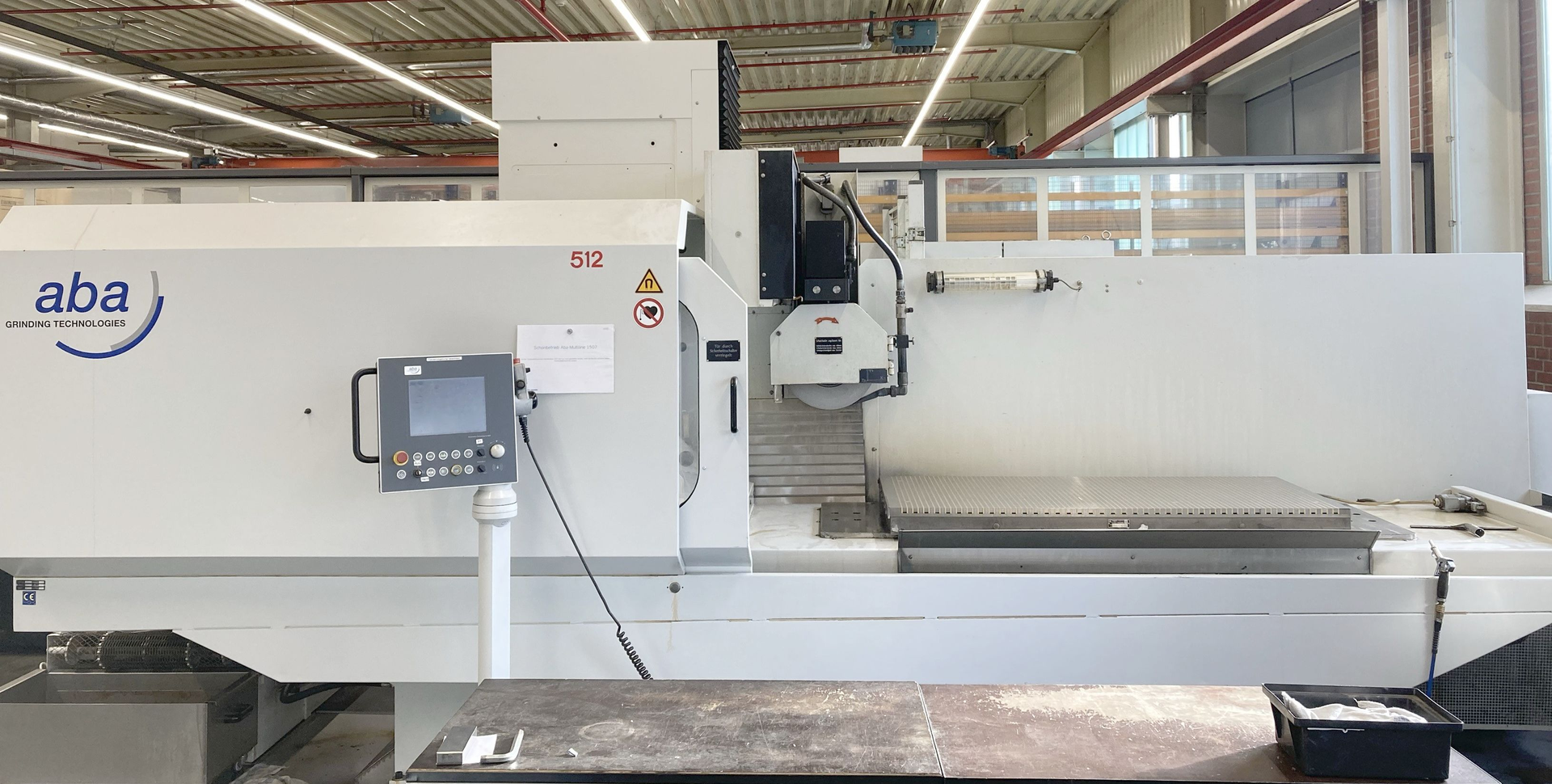

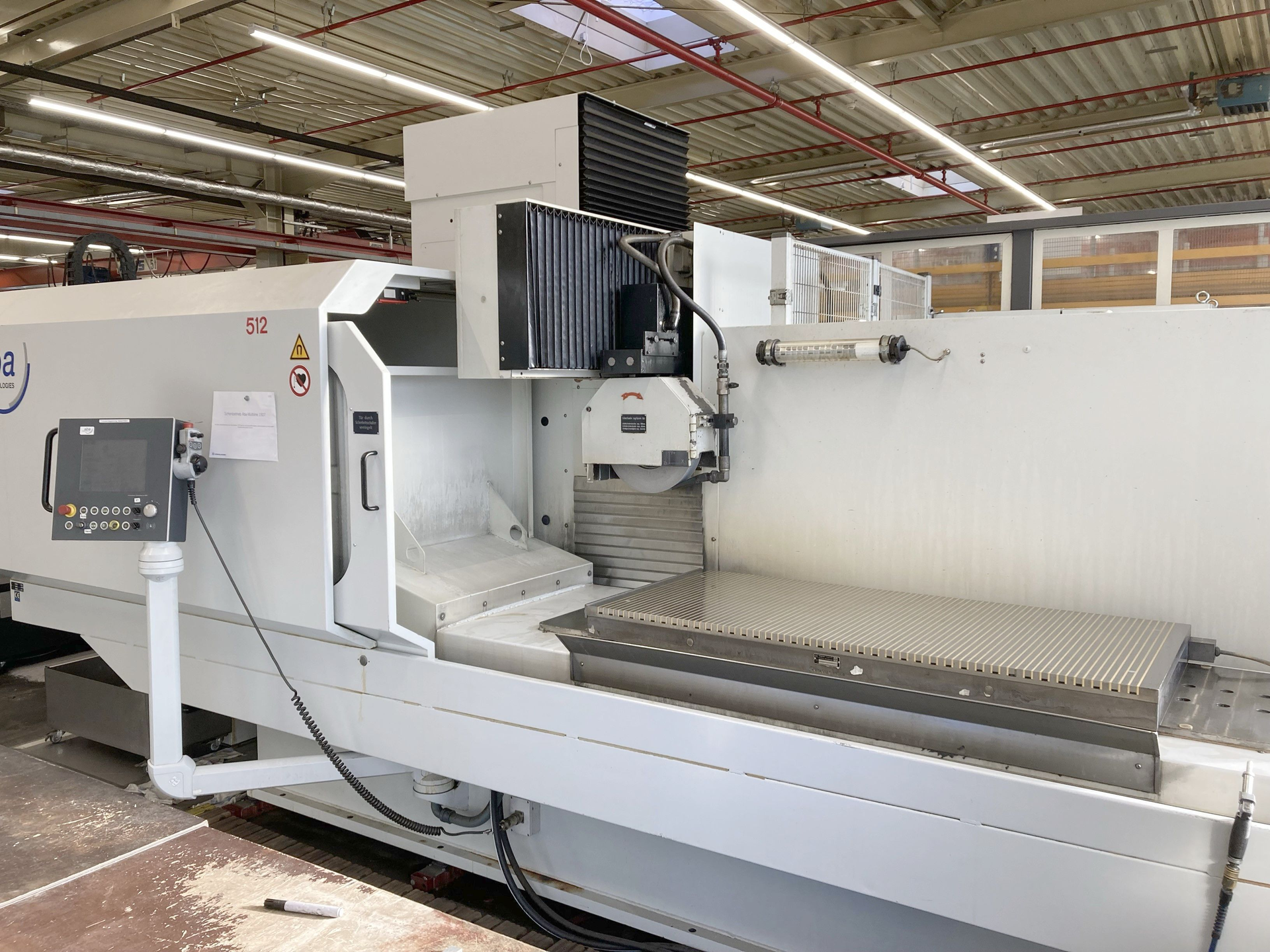

ABA MULTILINE 1507 A est une rectifieuse de profils conçue pour la précision, haute exactitude et fiabilité. Capacités: table 2000x600 mm, rectifiage 1500x600 mm, charge max 2500 kg, distance table‑broche 900 mm; courses X1500, Z750, Y900 mm. Caractéristiques: avances progressives X 2000–35000, Z 5–5000, Y 1–3000 mm/min; vitesses meule 50–2500 t/min; meule Ø400x60 mm, alésage 127 mm; moteur broche 26 kW; alimentation 3x400V 50Hz; puissance 35 kW; poids ≈11000 kg; dimensions 6465x3770x3000 mm. Accessoires: filtration papier, plateau magnétique 1500x700 mm, lampe, armoire climatisée. Permet tolérances serrées; secteurs: automobile, horlogerie, machine‑outils, aéronautique, médical.
| Longueur de la table | 2000 mm |
| Largeur de la table | 600 mm |
| Longueur de rectifiage | 1500 mm |
| Largeur de rectification | 600 mm |
| Charge admise sur la table max. | 2500 kg |
| Distance max. entre | |
| table et nez de broche | 900 mm |
| Course longitudinale (axe-X) | 1500 mm |
| Transversal (axe-Z) | 750 mm |
| Course verticale (axe-Y) | 900 mm |
| Avance longitudinale automatique: | |
| Variateur (réglage progressif) | |
| de | 2000 mm/min |
| à | 35000 mm/min |
| Avance transversale automatique: | |
| Variateur (réglage progressif) | |
| de | 5 mm/min |
| à | 5000 mm/min |
| Avance verticale automatique: | |
| Variateur (réglage progressif) | |
| de | 1 mm/min |
| à | 3000 mm/min |
| Vitesses de la meule: | |
| Variateur (réglage progressif) | |
| de | 50 t/min |
| à | 2500 t/min |
| Diamètre de la meule | 400 mm |
| Largeur de la meule | 60 mm |
| Alésage de la meule | 127 mm |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 26 kW |
| Puissance totale installée | 35 kW |
| Poids de la machine env. | 11000 kg |
| Encombrement machine: | |
| Longueur | 6465 mm |
| Largeur | 3770 mm |
| Hauteur | 3000 mm |
| Accessoires divers: | |

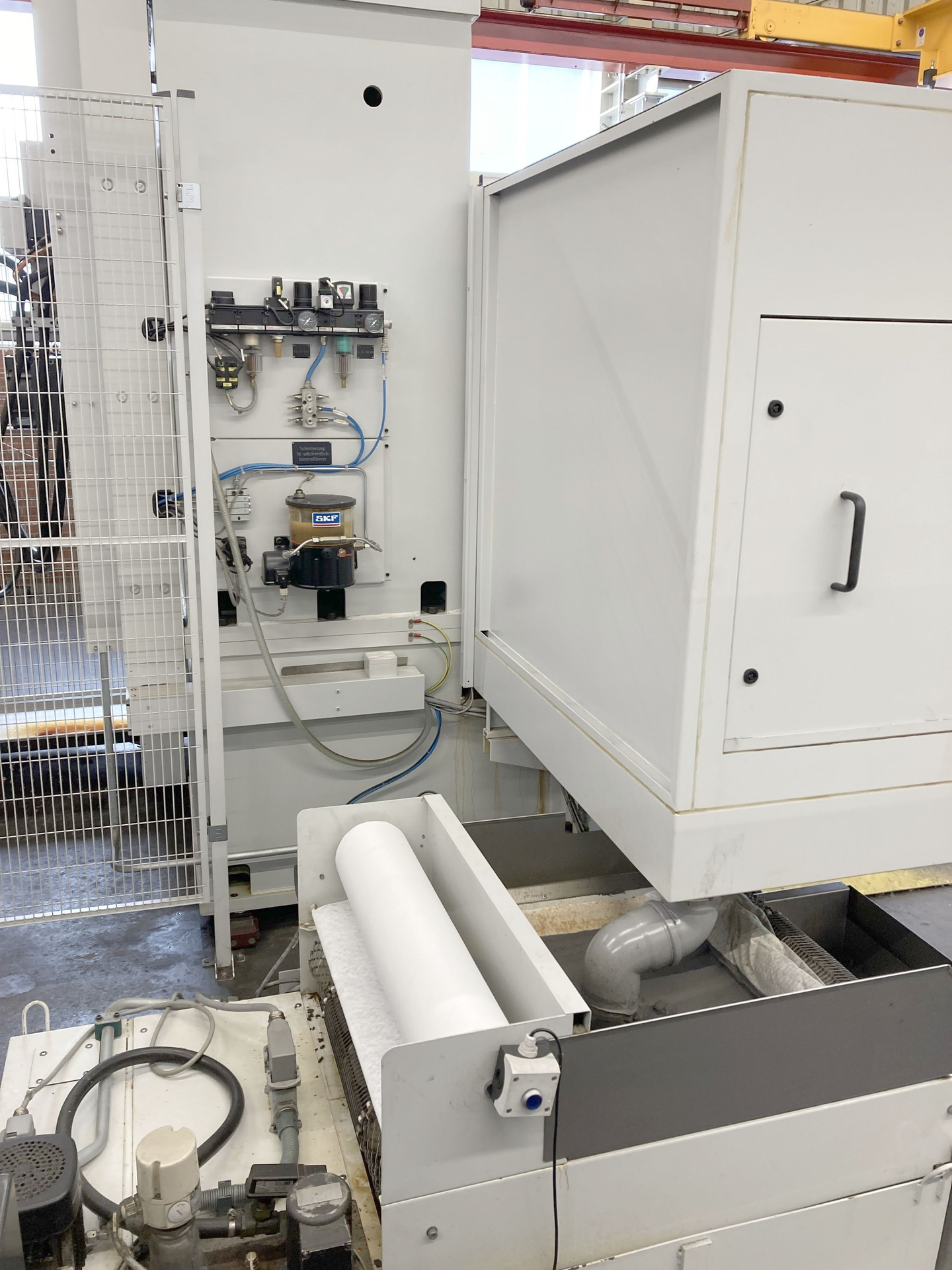

| Filtration par papier | |

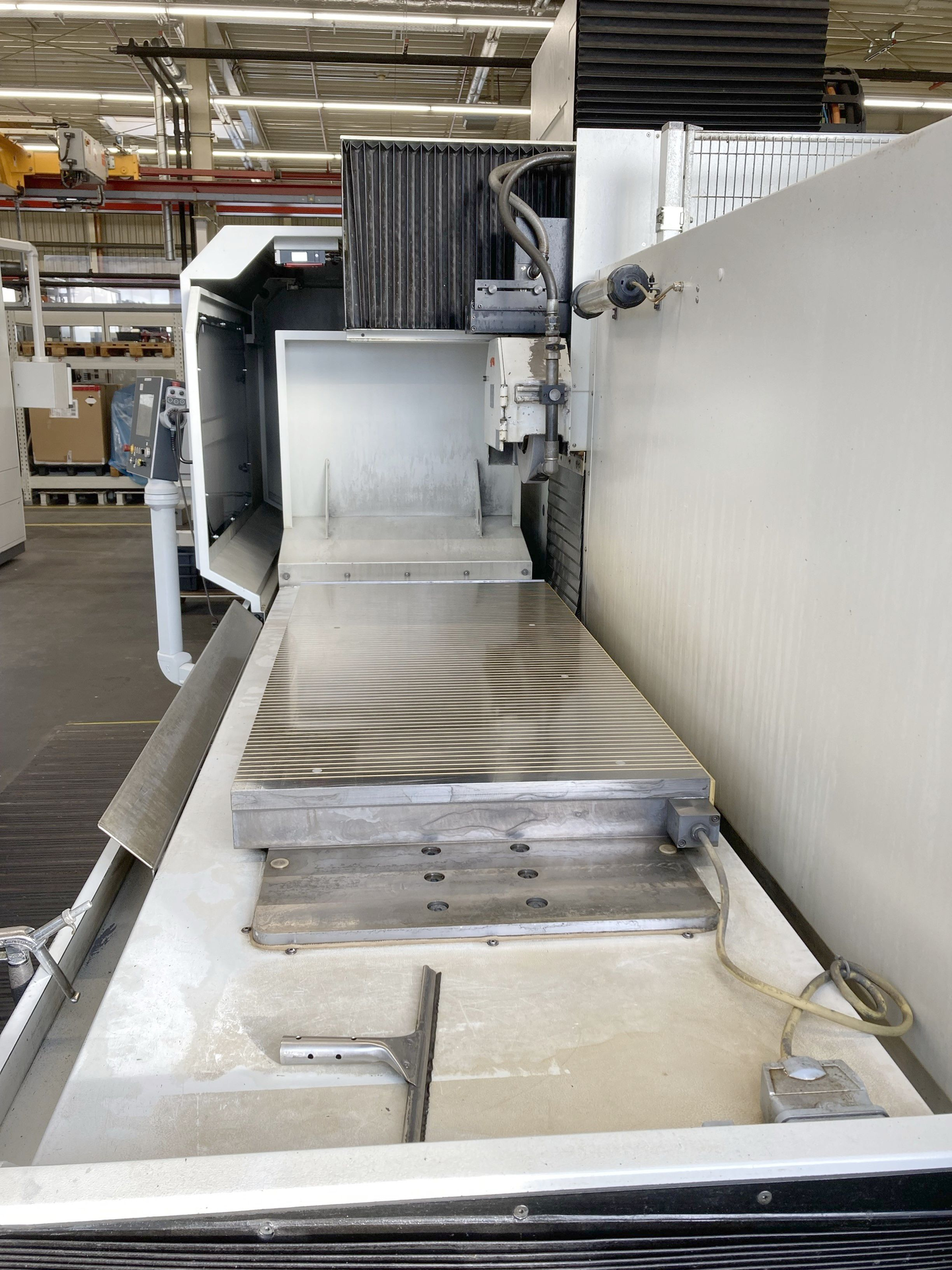

| Plateau magnétique: | |
| Longueur | 1500 mm |
| Largeur | 700 mm |
| Lampe | |
| Climatiseur armoire de commande |
