SCHAUBLIN 13
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

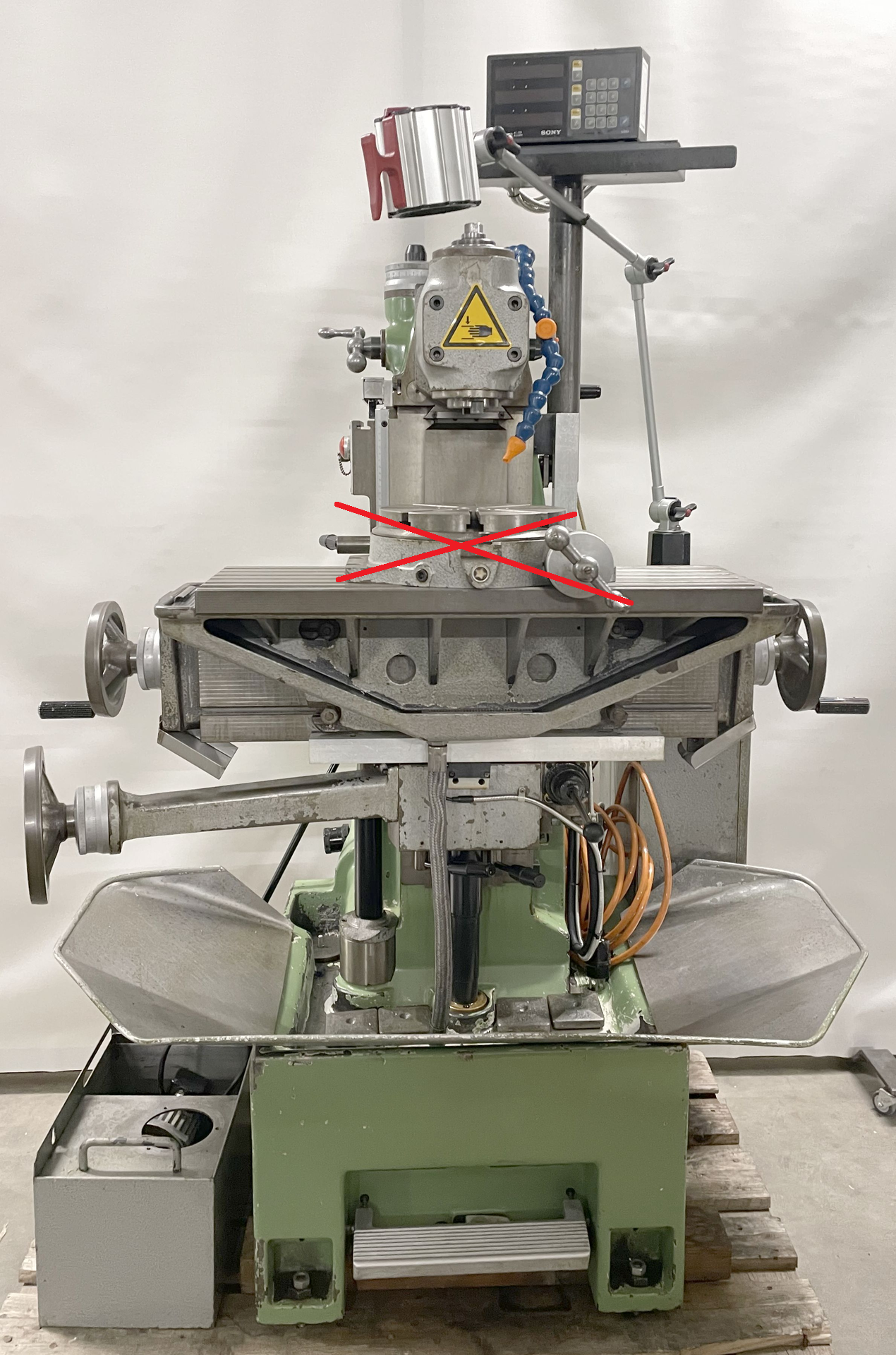

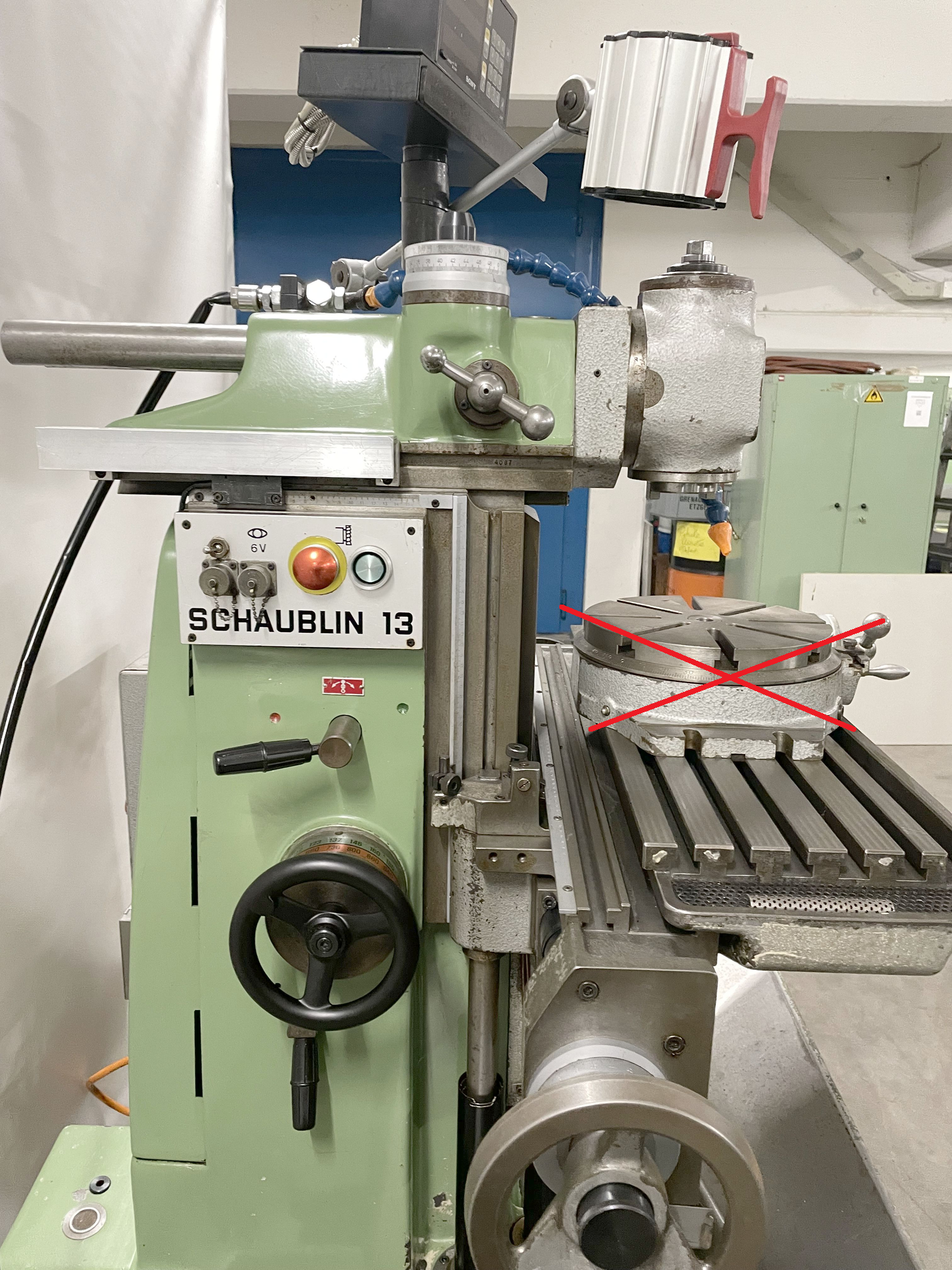

Le SCHAUBLIN 13 est une fraiseuse universelle de SCHAUBLIN, conçue pour la précision, une grande exactitude et la fiabilité. Table 630×200 mm, 5 rainures en T 12H7 mm (espacement 120 mm). Déplacements X 320 mm, Y 150 mm, Z 375 mm; distance broche verticale‑table 310 mm, broche horizontale‑table 410 mm. Cône broche 40 ISO, variateur 58–2000 tr/min; avances 10 positions 12–400 mm/min (long./vert.), rapide 1 m/min. Raccordement 3×380 V 50 Hz, moteur 2 CV, poids ≈700 kg, dimensions 1500×1100×1600 mm. Affichage digital 3 axes. Conçue pour tolérances serrées; applications typiques: automobile, horlogerie, construction de machines, aérospatial et médical.

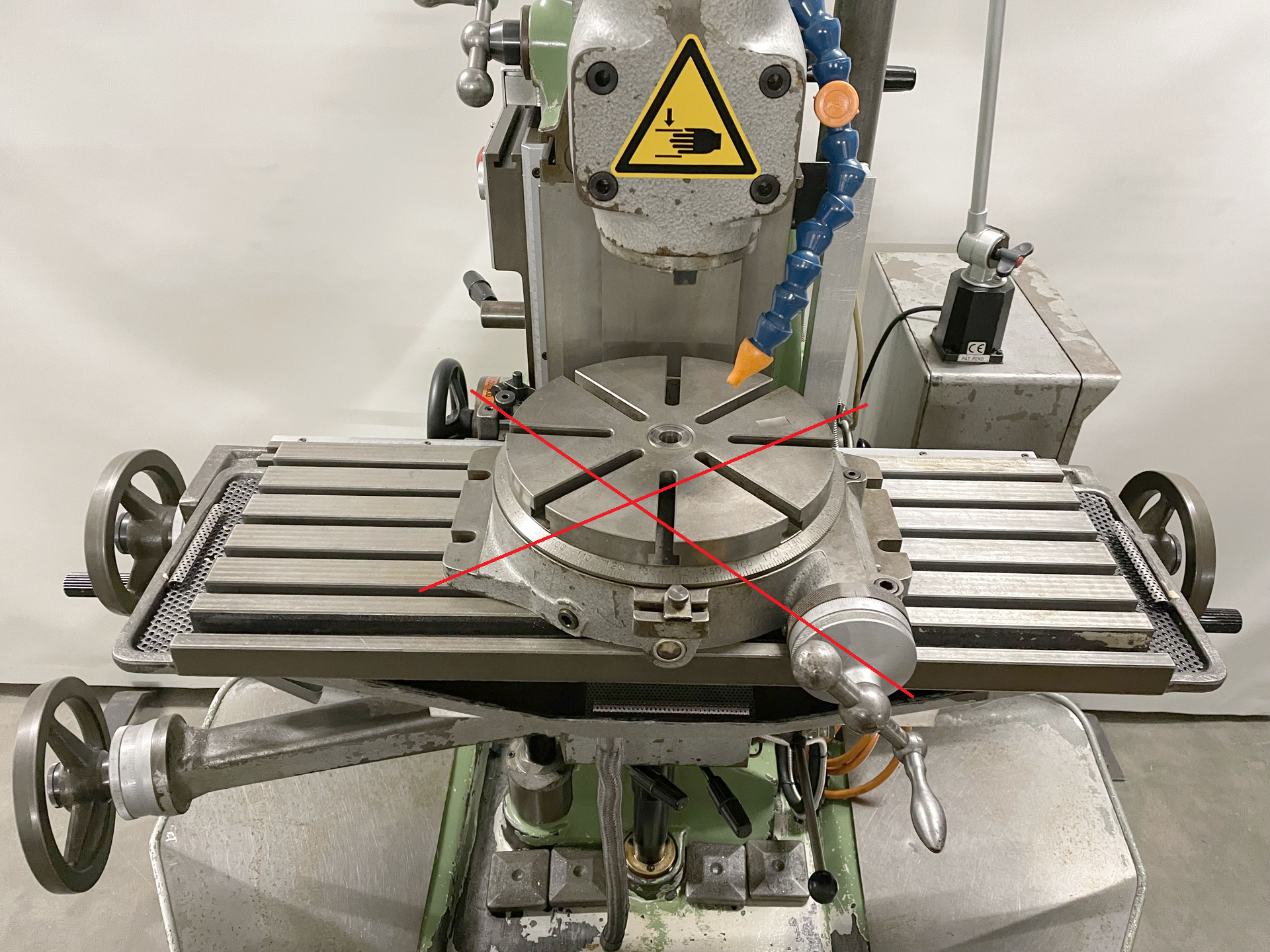

| Longueur de la table | 630 mm |
| Largeur de la table | 200 mm |
| Nombre rainures en T | 5 |
| Largeur rainures en T | 12H7 mm |
| Distance entre les rainures en T | 120 mm |
| Course longitudinale (axe-X) | 320 mm |
| Course transversale (axe-y) | 150 mm |
| Course verticale (axe-Z) | 375 mm |
| Distance broche verticale - surface table | 310 mm |
| Distance broche horizontale - surface table | 410 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 58 t/min |
| à | 2000 t/min |
| Cône de la broche | 40 ISO |
| Avances: nombre | 10 |
| longitudinale de | 12 mm/min |
| à | 400 mm/min |
| Verticale de | 12 mm/min |
| à | 400 mm/min |
| Avances rapide: | 1 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | 2 CV |
| Puissance totale installée | 2 CV |
| Poids de la machine env. | 700 kg |
| Encombrement machine: | |
| Longueur | 1500 mm |
| Largeur | 1100 mm |
| Hauteur | 1600 mm |
| Accessoires divers: | |

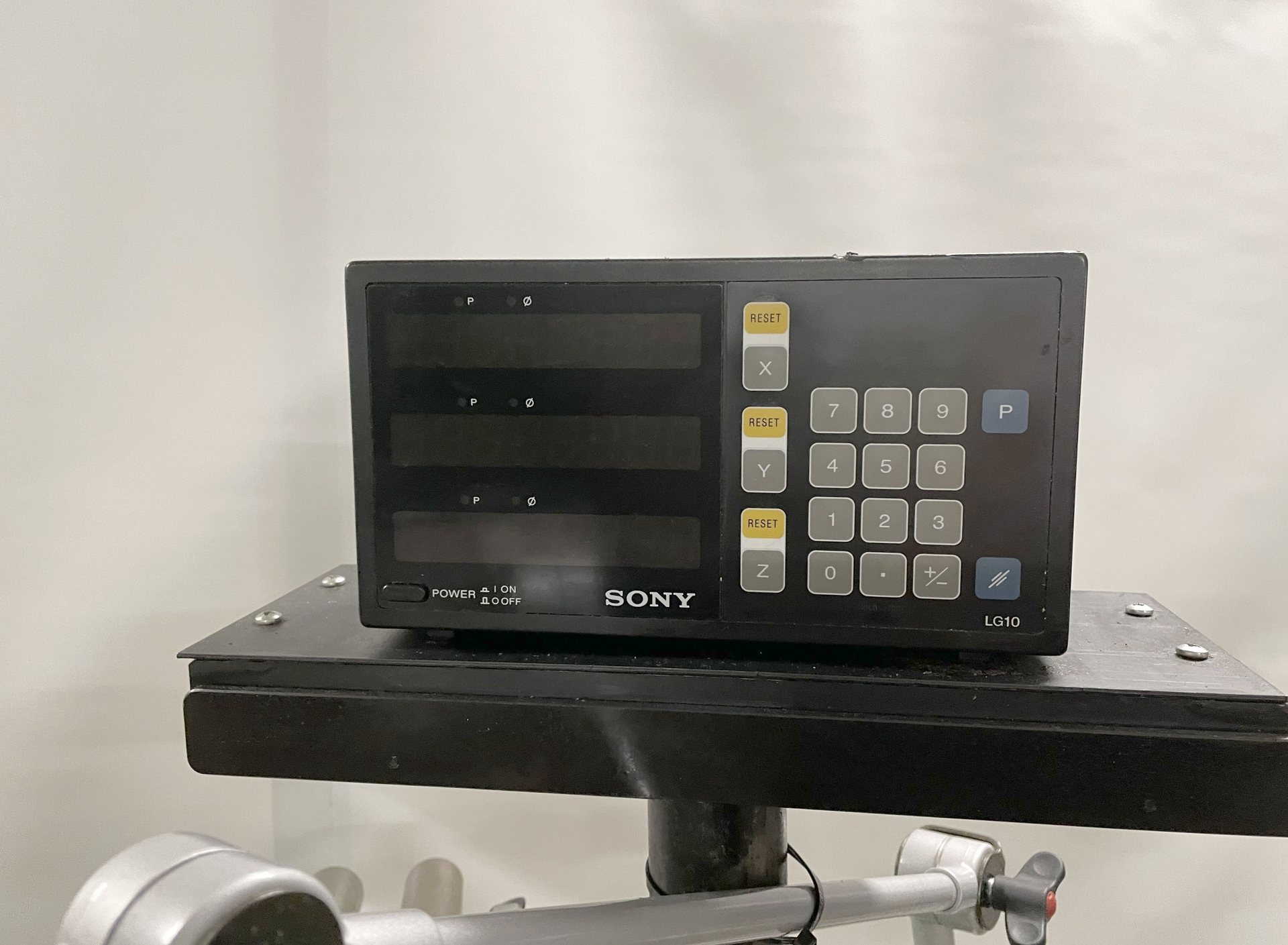

| Visualisateur digital, nombre d'axes: | 3 |

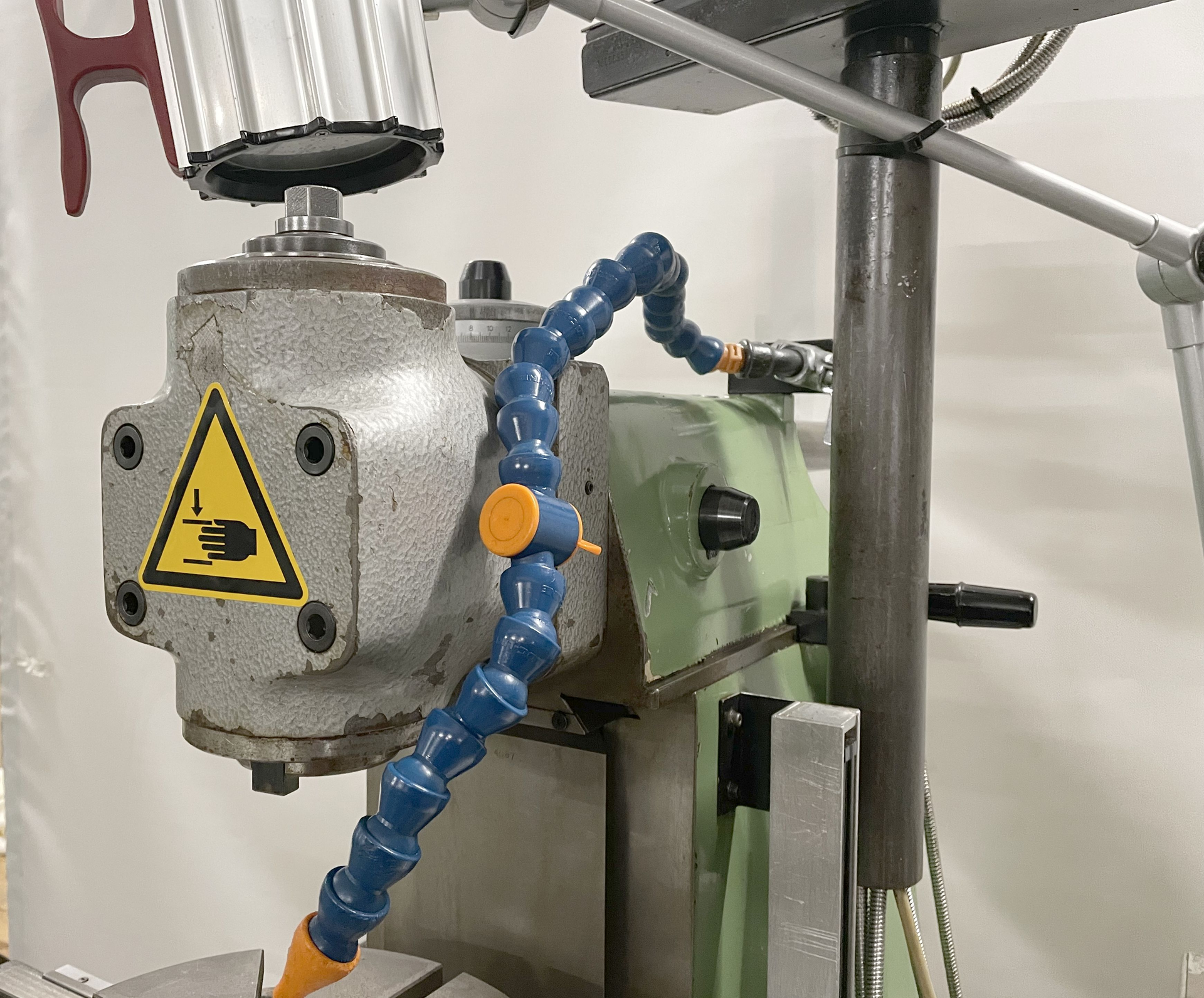

| Dispositif d'arrosage | |
| Contre-palier | |
| Lampe | |
| Cuvette |
