MURATEC MT 100
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

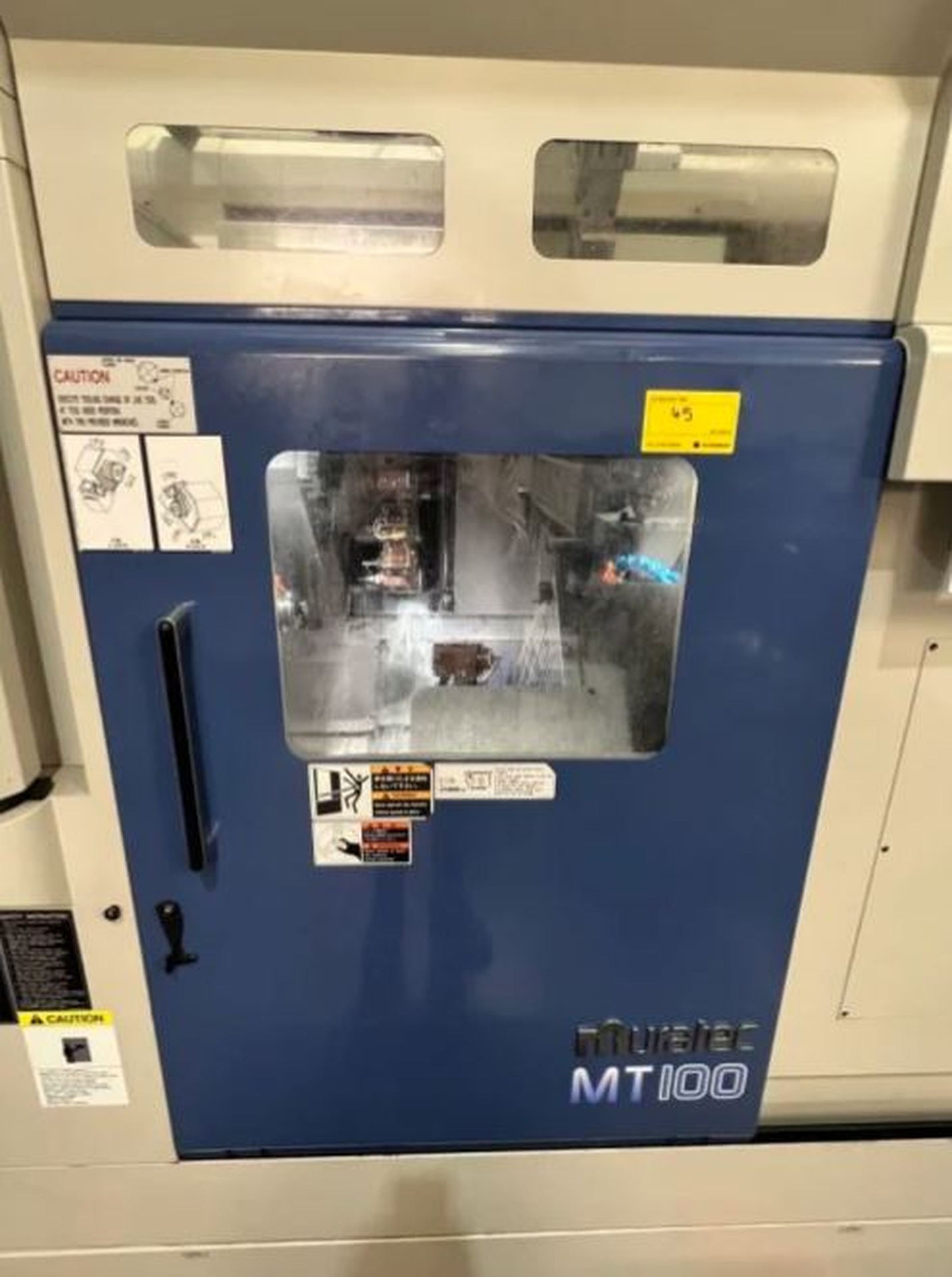

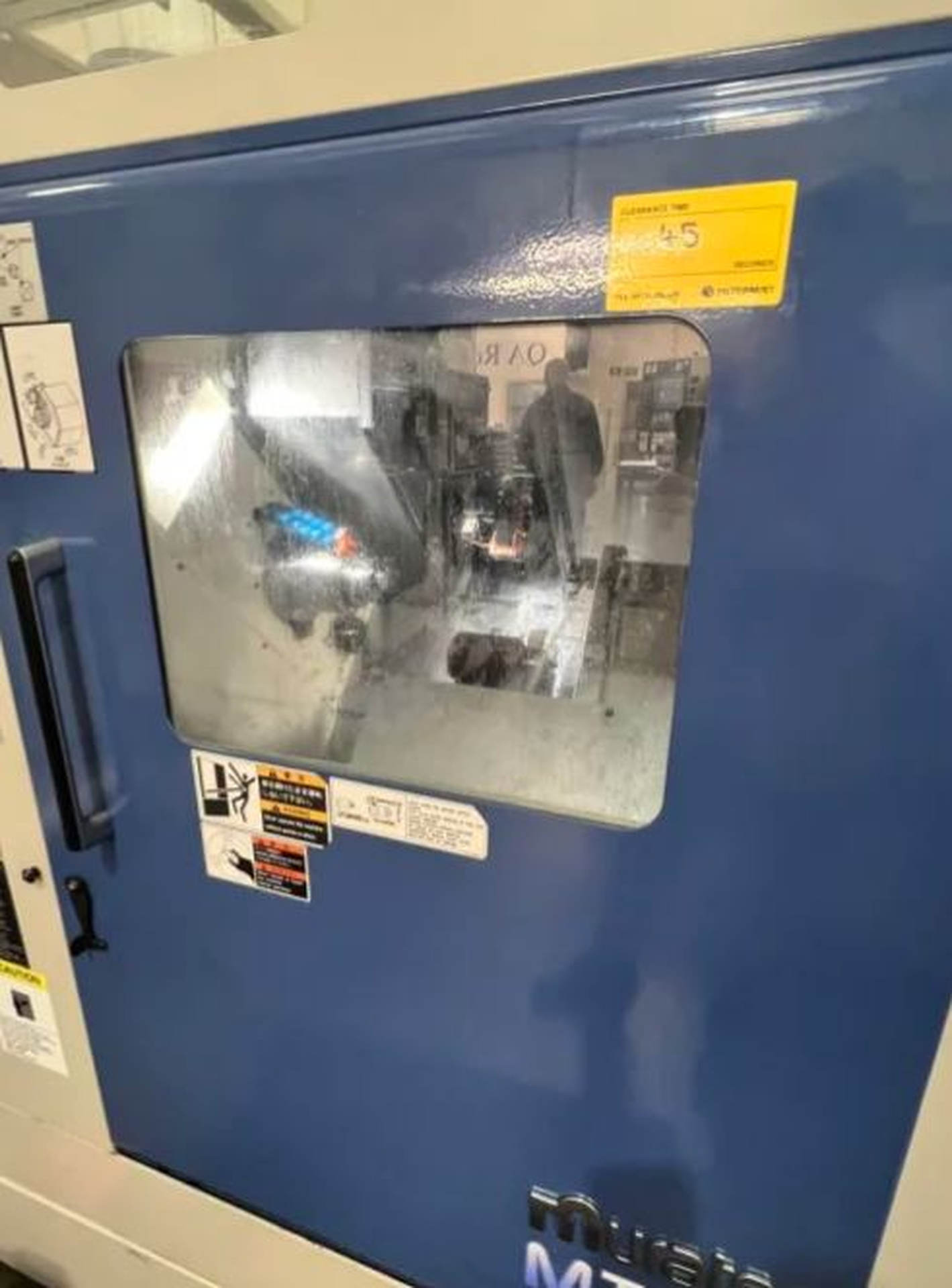

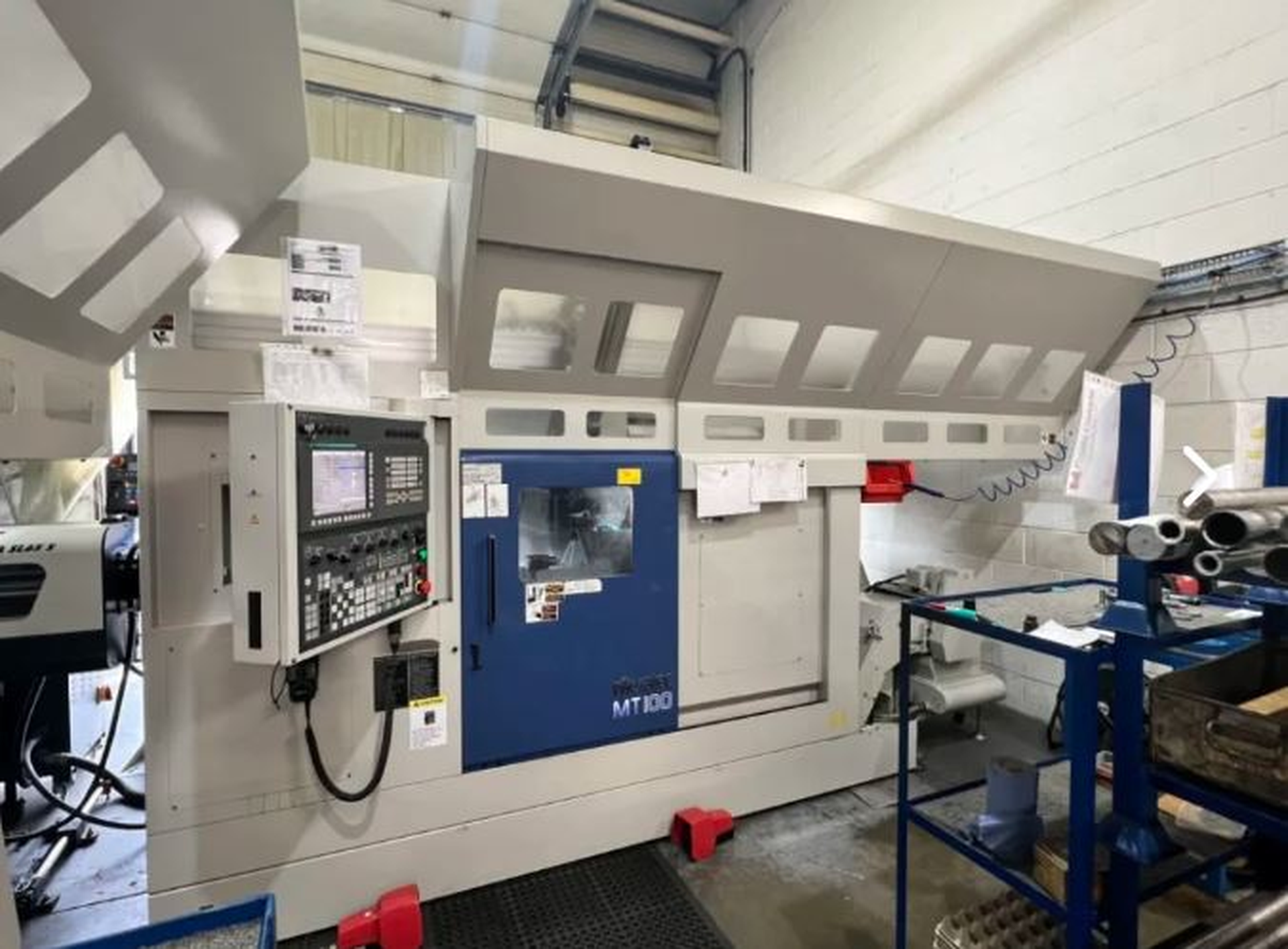

MURATEC MT 100 est un tour CNC à double broche conçu pour des usinages de haute précision, grande exactitude et fiabilité. Capacités: diamètre de rotation 190 mm, passage barre Ø51 mm, 2 broches, 2 revolvers de 15 positions, outils entraînés 6000 rpm. Courses: X 150 mm, Y ±30 mm, Z 620 mm. Caractéristiques: broche 0–6000 rpm (variateur), contre-broche 6000 rpm, course 680 mm, moteur broche 11/7,5 kW, avances rapides X24 Z40 Y12 m/min, alimentation 3x400 V 50 Hz, poids ~8000 kg, dimensions 4120×2130×2815 mm. Accessoires: jeu de pinces HAINBUCH SK52BZIG, aspirateur brouillard d'huile FILTERMIST FX4002, chargeur LNS ALPHA SL65 S. Permet d'atteindre des tolérances serrées; adapté aux secteurs automobile, aéronautique, médical et composants de précision.
| Nombre de broches de tournage | 2 |
| Nombre de revolvers | 2 |
| Diamètre de rotation | 190 mm |
| nez de broche | JIS A2-5 mm |
| Passage de barre, diamètre max. | 51 mm |

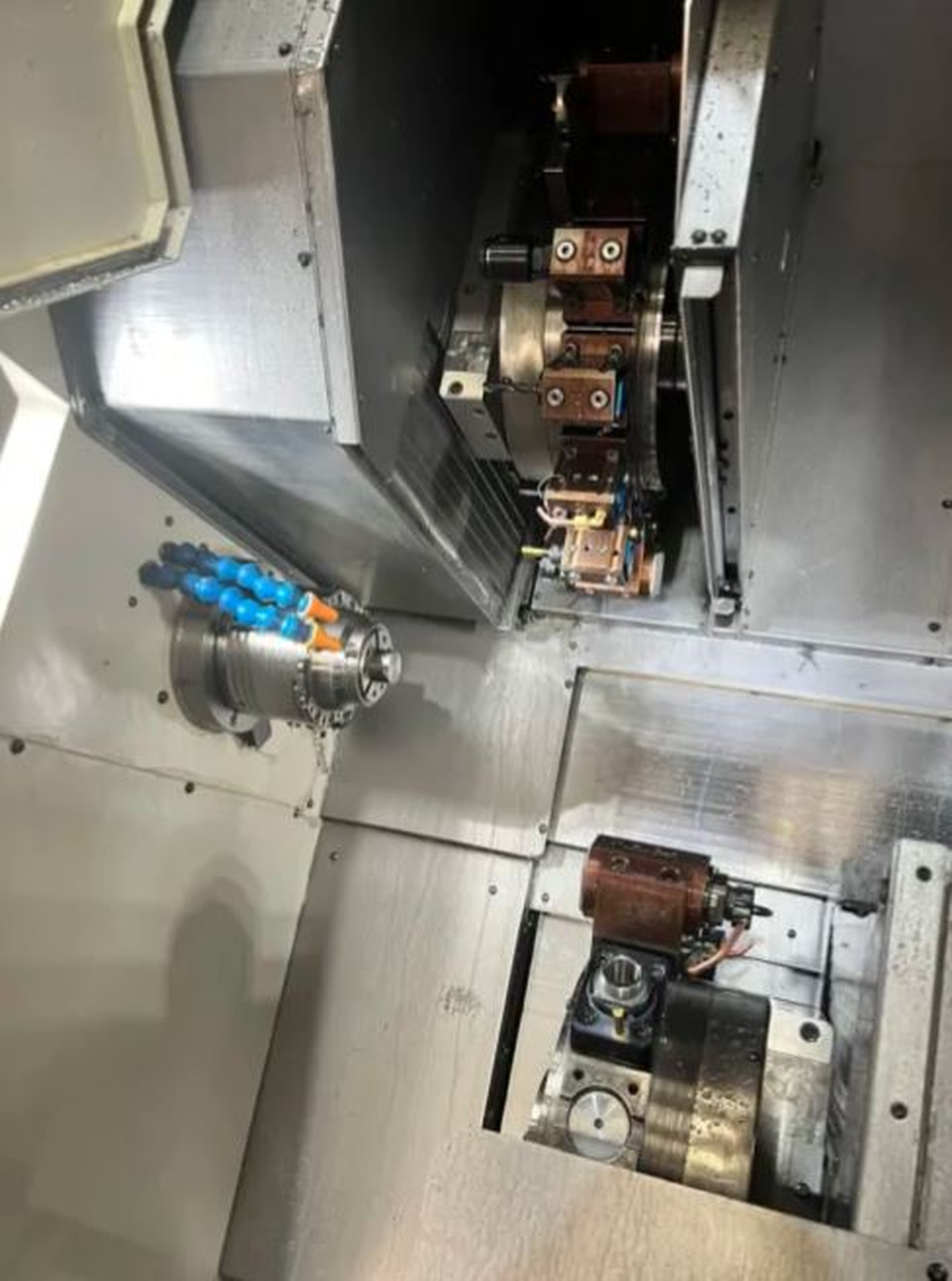

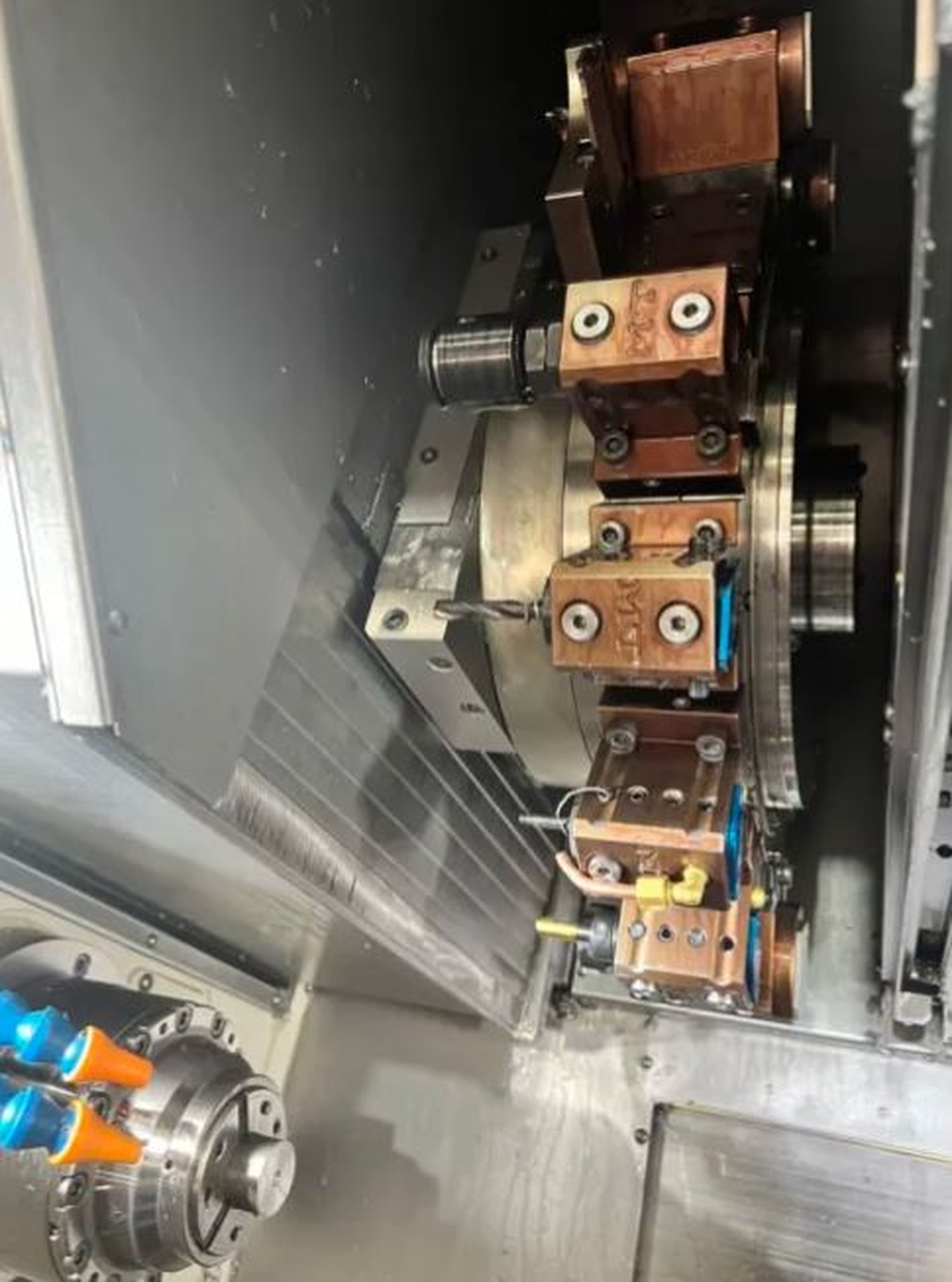

| Chariot revolver: Nombre | 2 |
| Nombre de positions revolver 1 | 15 |
| Nombre de positions revolver 2 | 15 |
| Outils tournants revolver | 6000 |
| Puissance porte outils tournant | 2.2 kW |

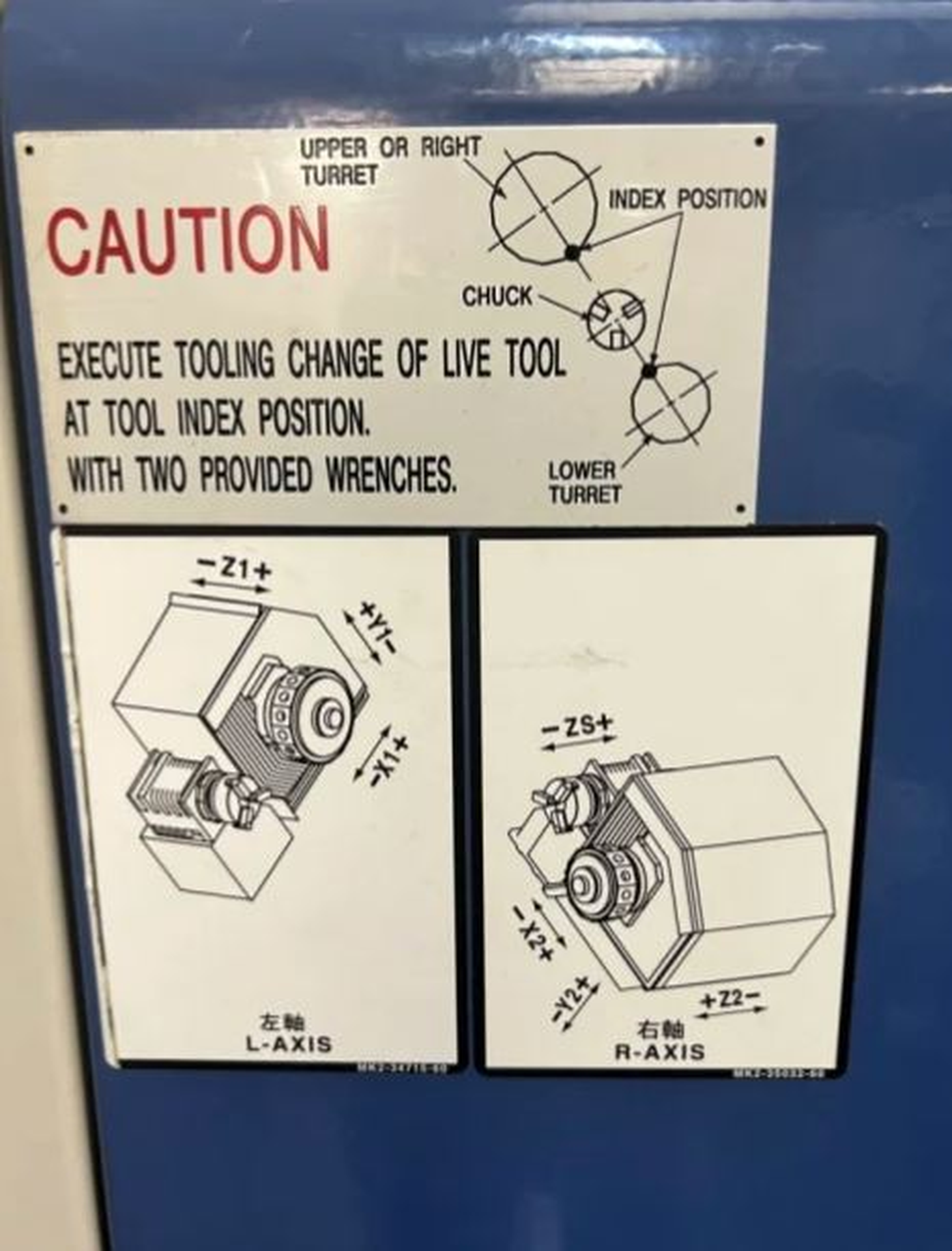

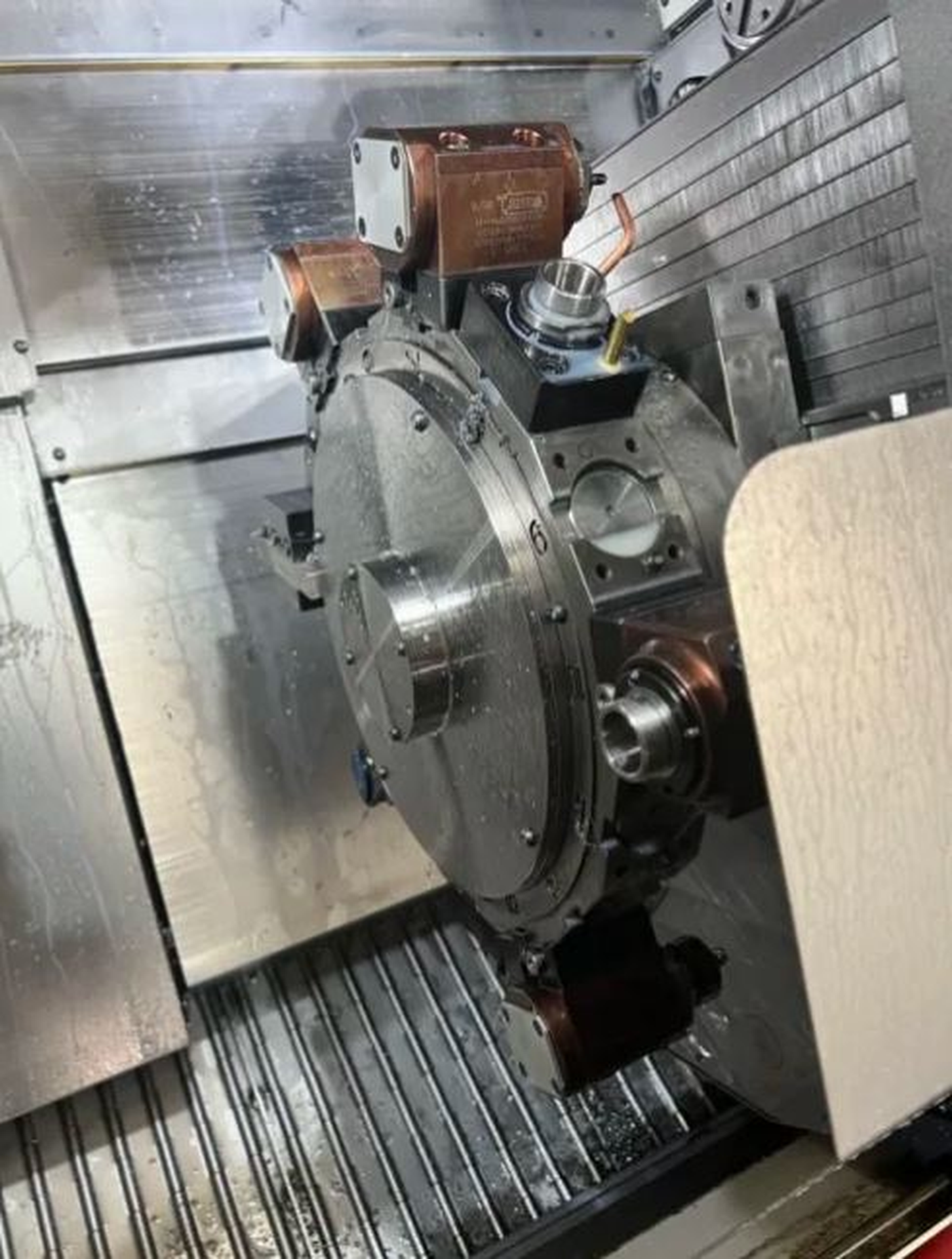

| Tête revolver supérieure: | |
| Axe X | 150 mm |
| Axe Y | + / -30 mm |
| Axe Z | 620 mm |
| Tête revolver inférieure: | |
| Axe X | 150 mm |
| Axe Y | + / -30 mm |
| Axe Z | 620 mm |

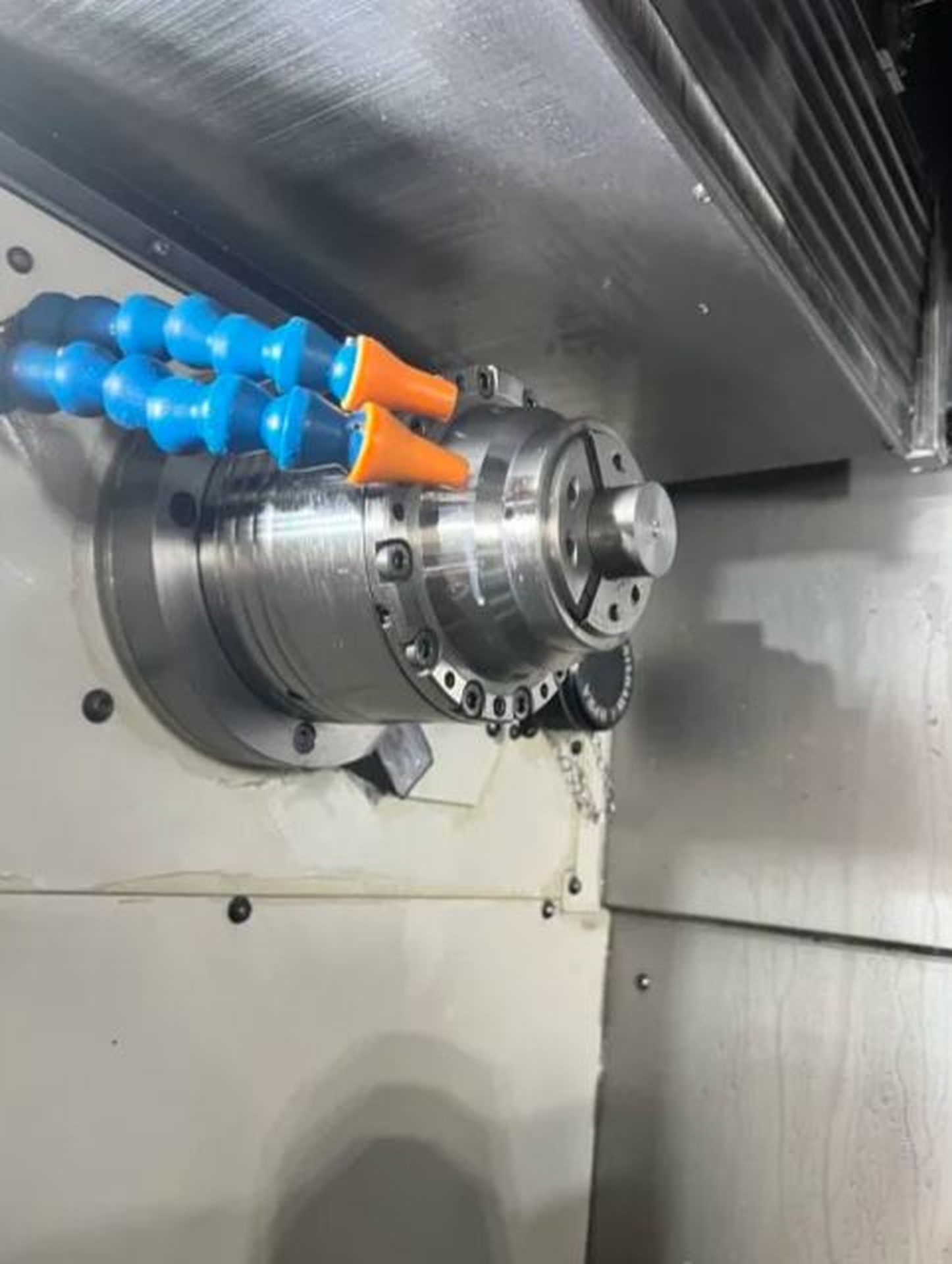

| Broche principale: | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 6000 t/min |

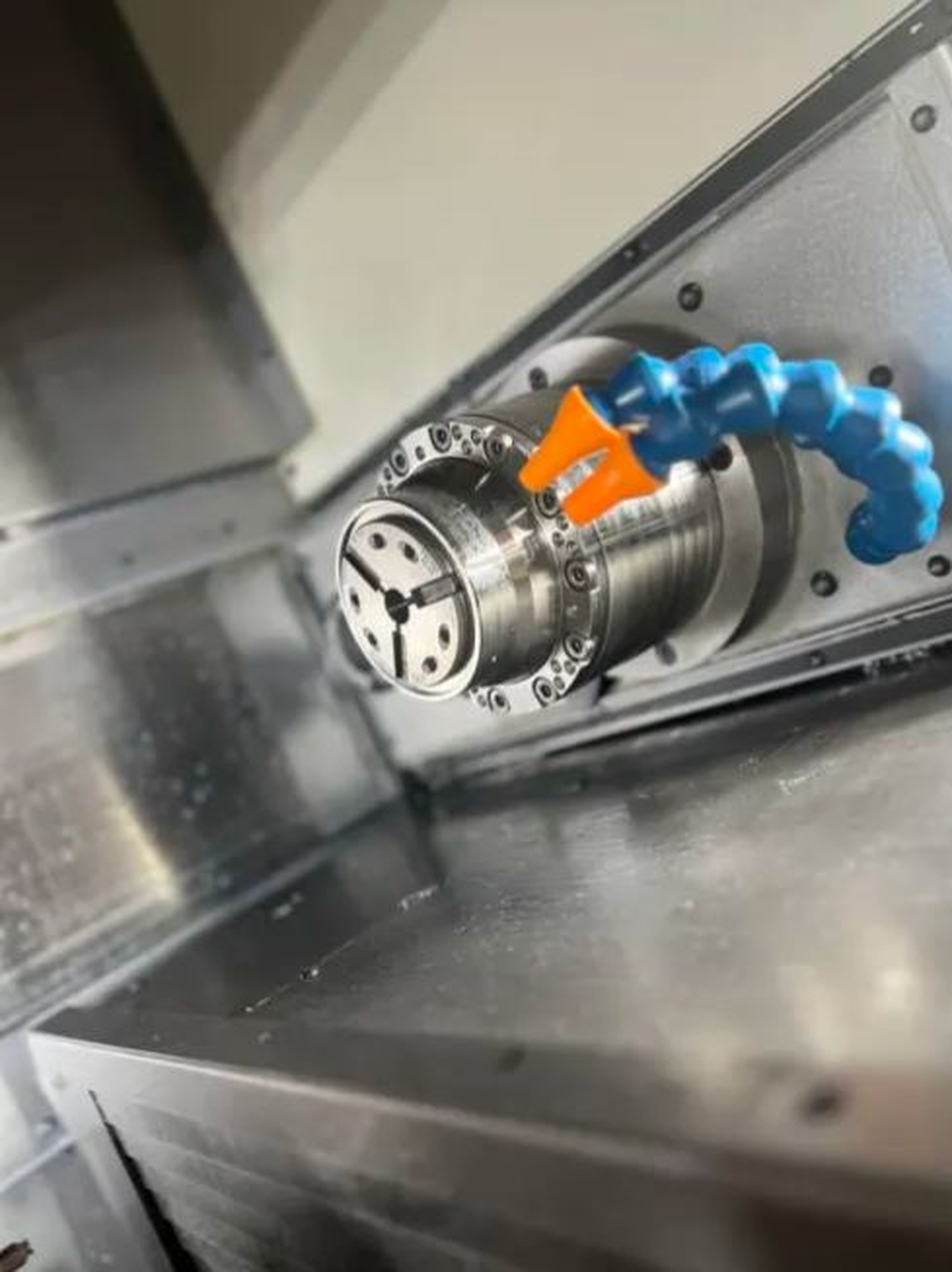

| Poupée de reprise mobile : | |
| Vitesse de broche max. | 6000 t/min |
| Course de la contre-broche | 680 mm |
| Rapid traverse X | 24 m/min |
| Rapid traverse Z | 40 m/min |
| Rapid traverse Y | 12 m/min |
| Moteur de la broche | 11 / 7.5 kW |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 8000 kg |
| Encombrement machine: | |
| Longueur | 4120 mm |
| Largeur | 2130 mm |
| Hauteur | 2815 mm |
| Accessoires divers: | |
| Jeu de pinces | HAINBUCH SK52BZIG |
| Dispositif d'arrosage | |

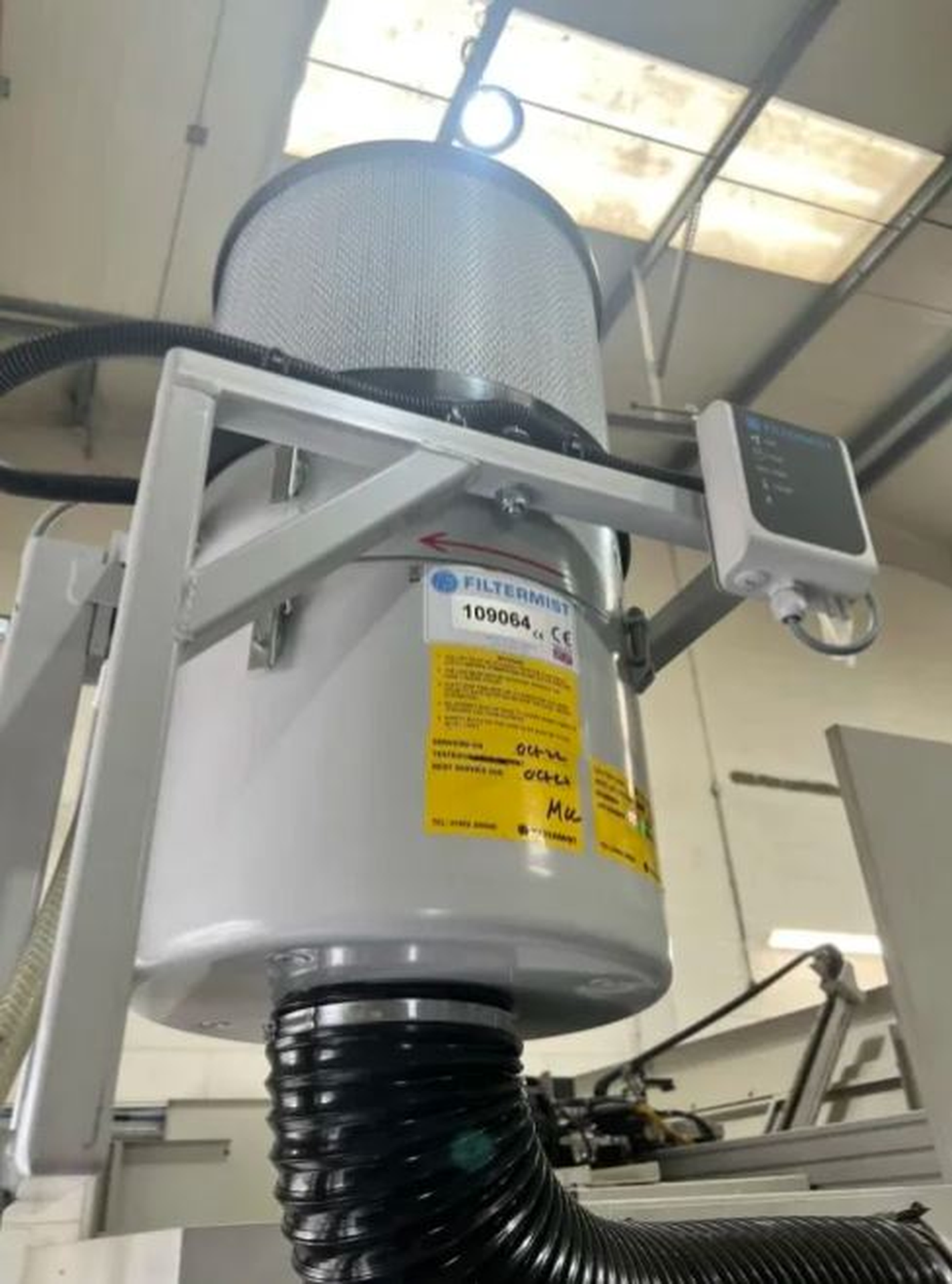

| Aspiration brouillard d'huile | FILTERMIST FX4002 |

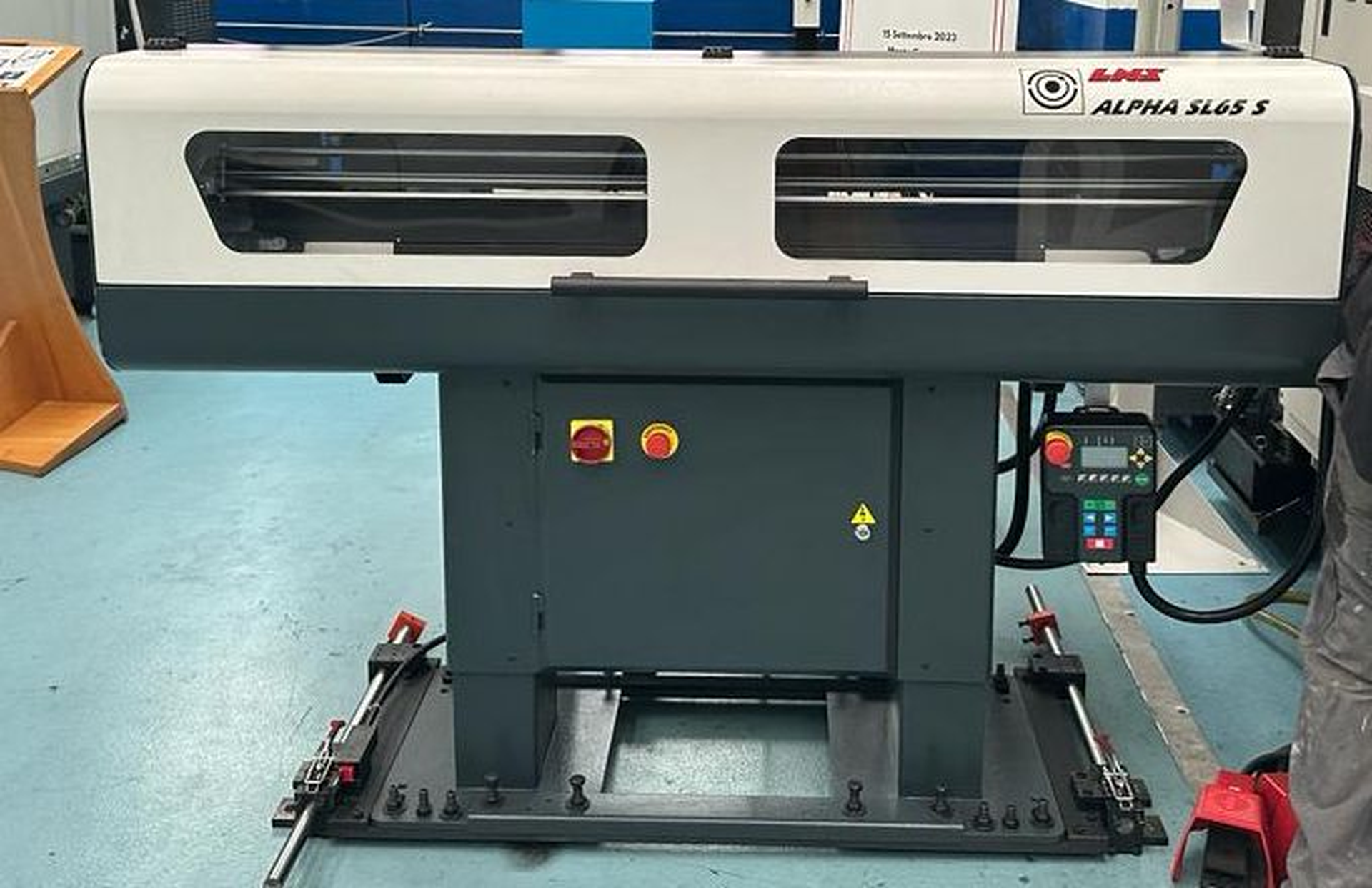

| Chargeur de barres | LNS |
| Type | ALPHA SL65 S |

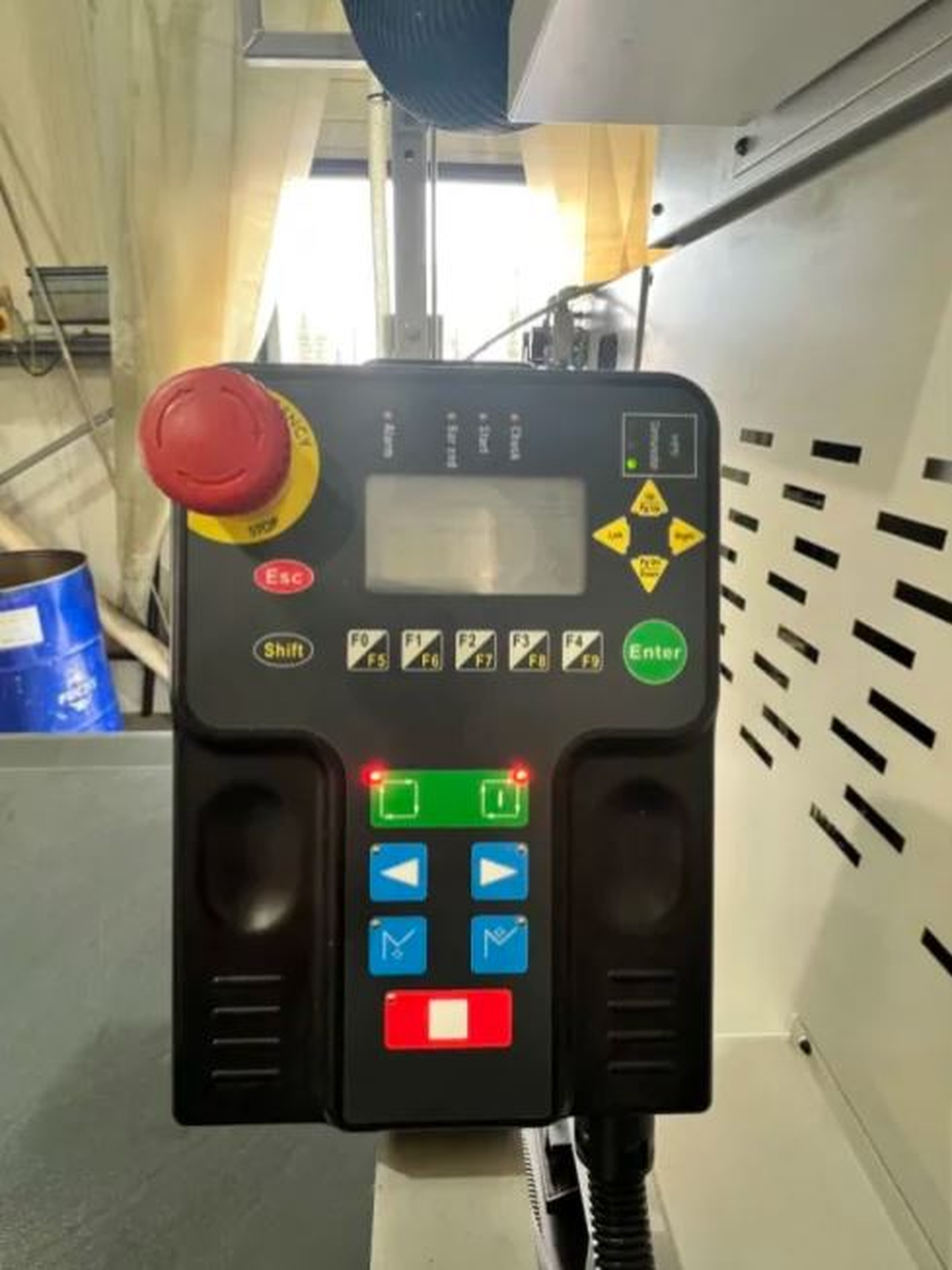

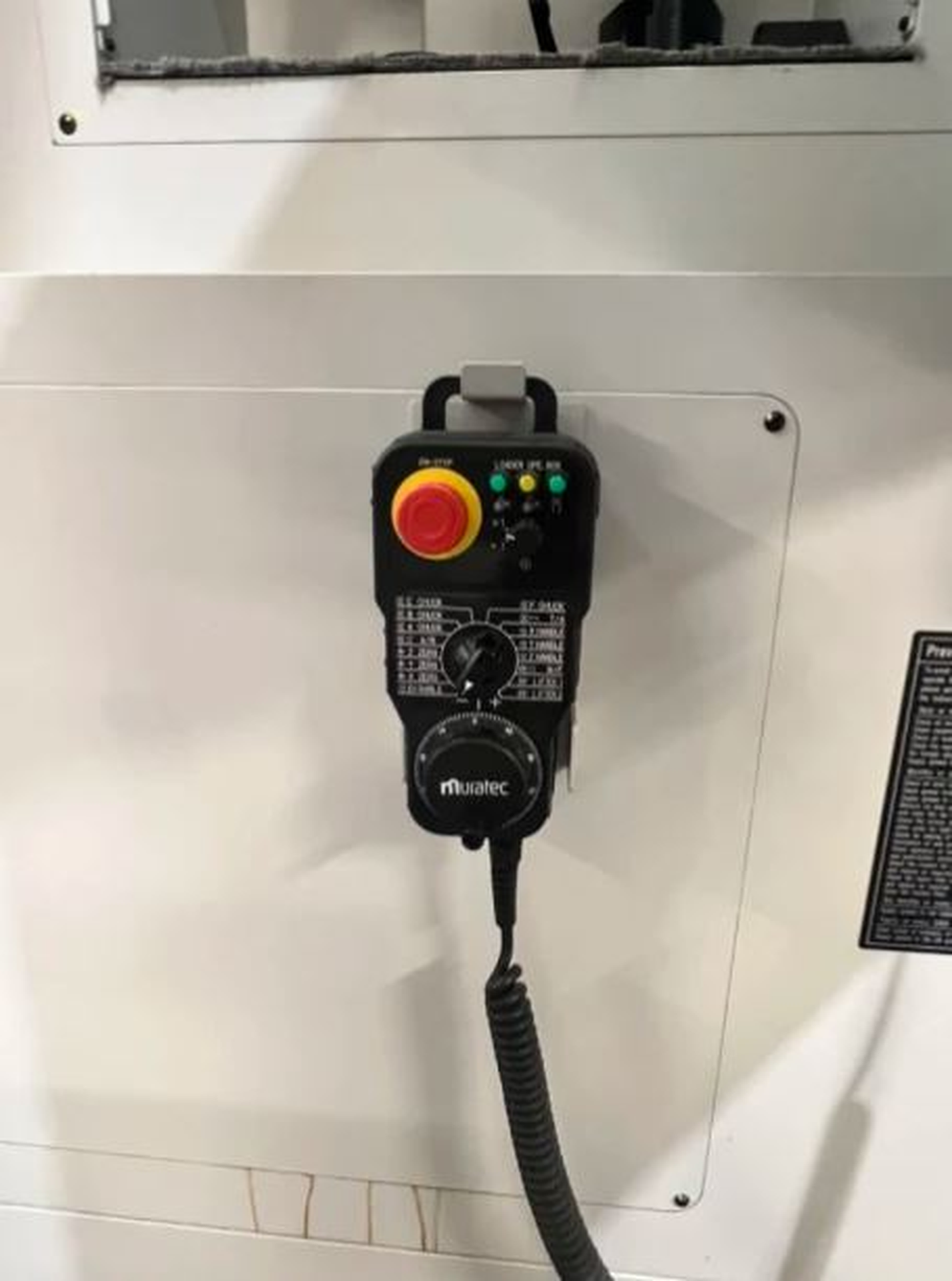

| Manivelle électronique | |
| Axe 'C' | |

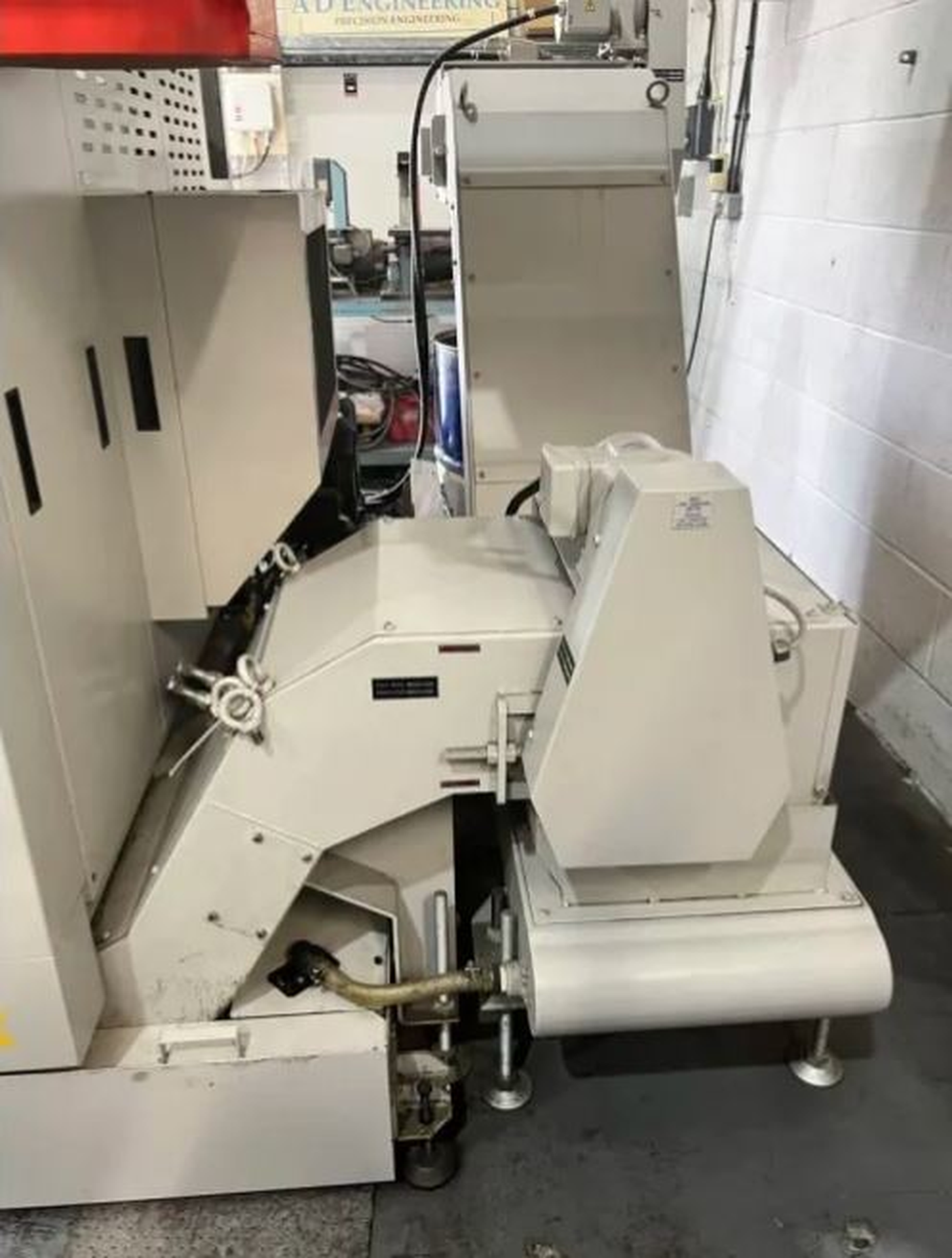

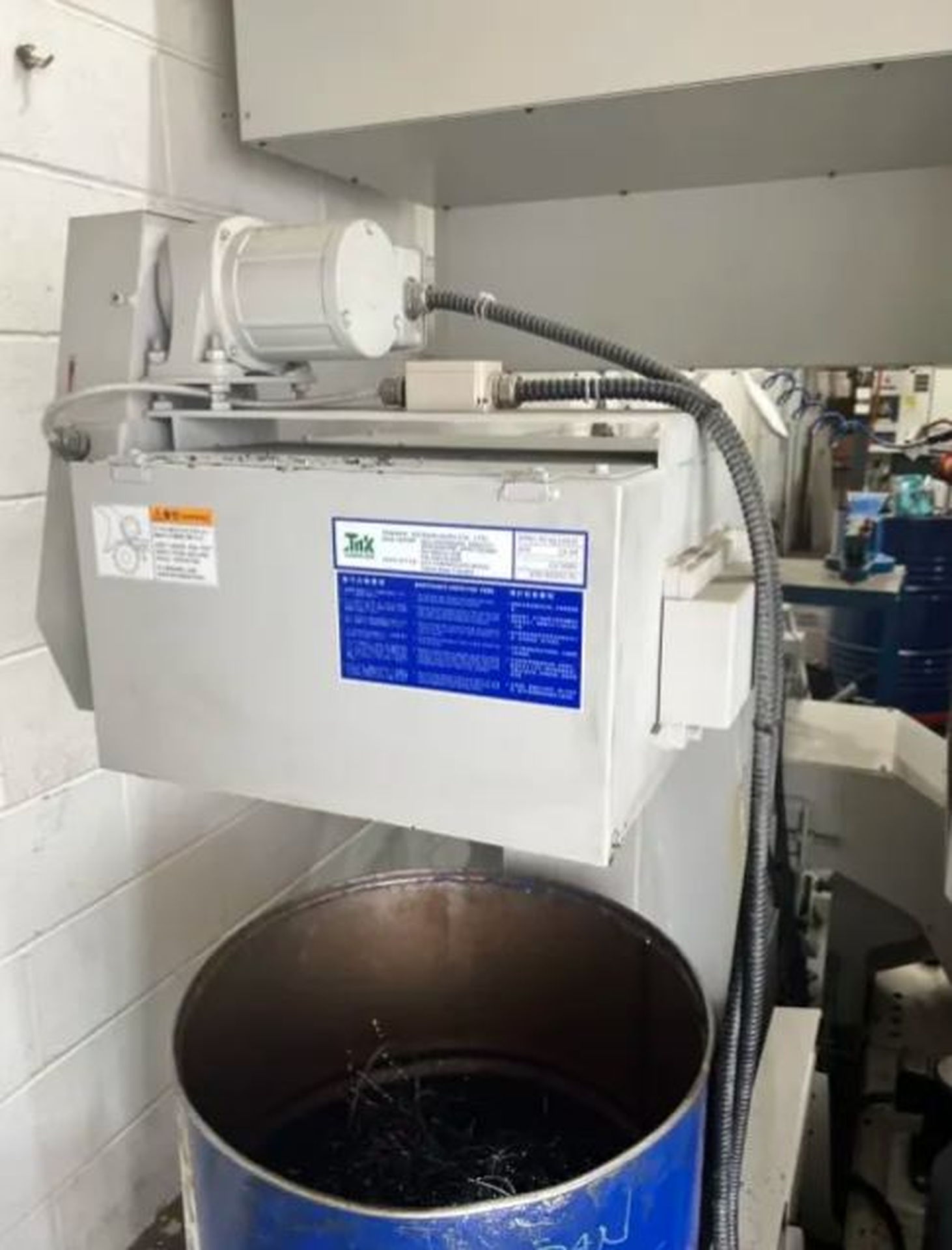

| Evacuateur de copeaux | |
| Commande à pédale | |
| Jeu de porte-outils | |

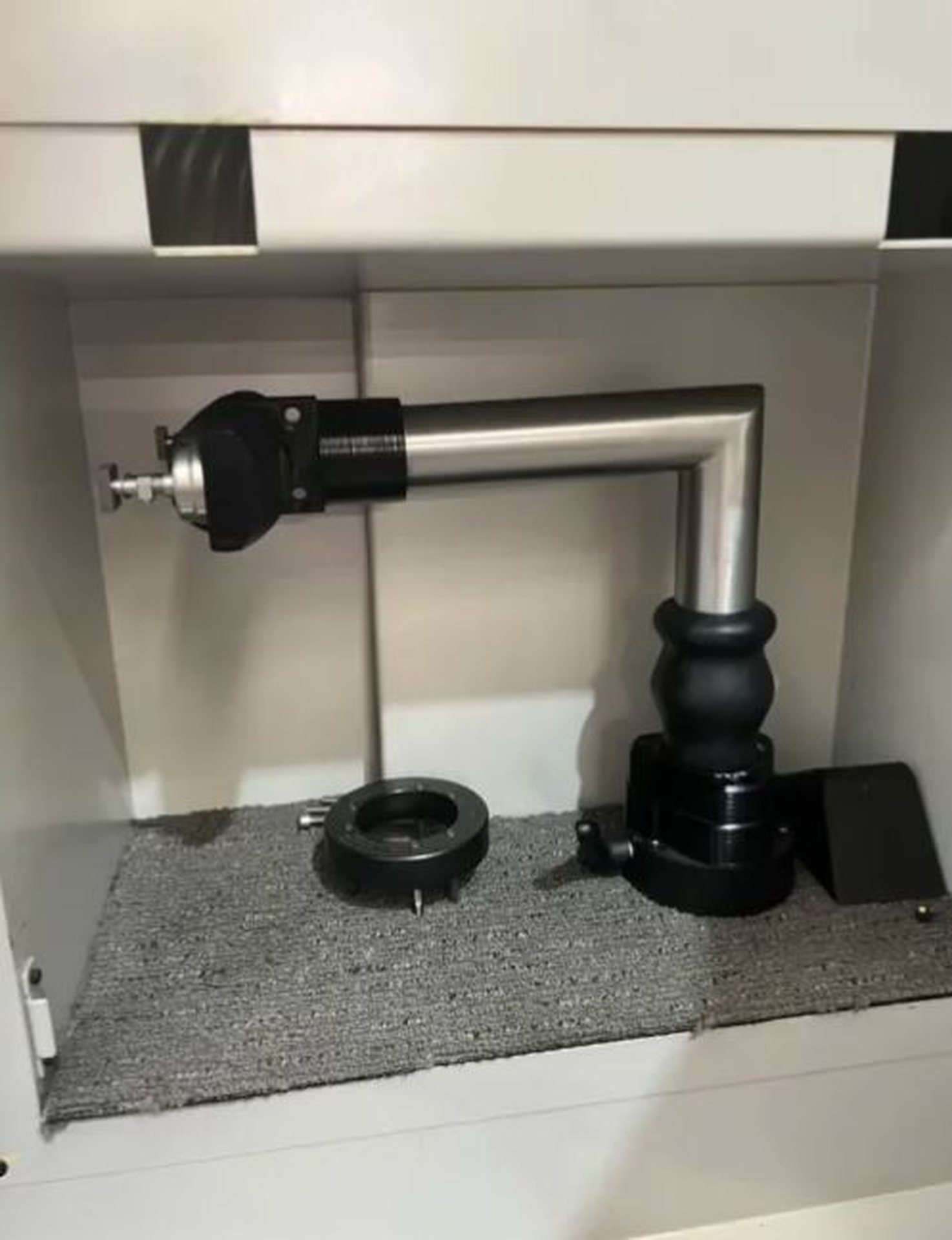

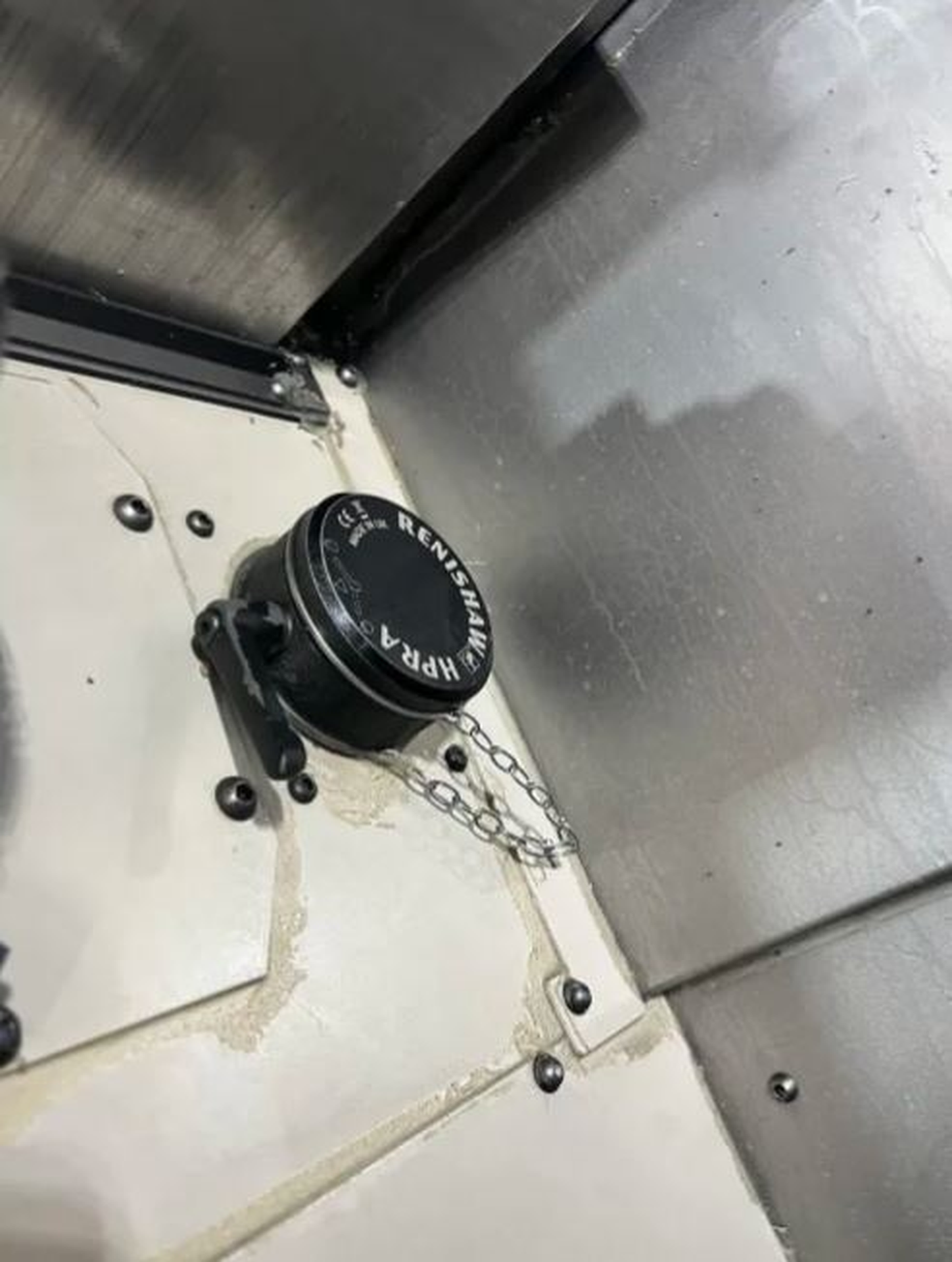

| Bras de mesure Renishaw |
