WILLEMIN MACODEL W 401S
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

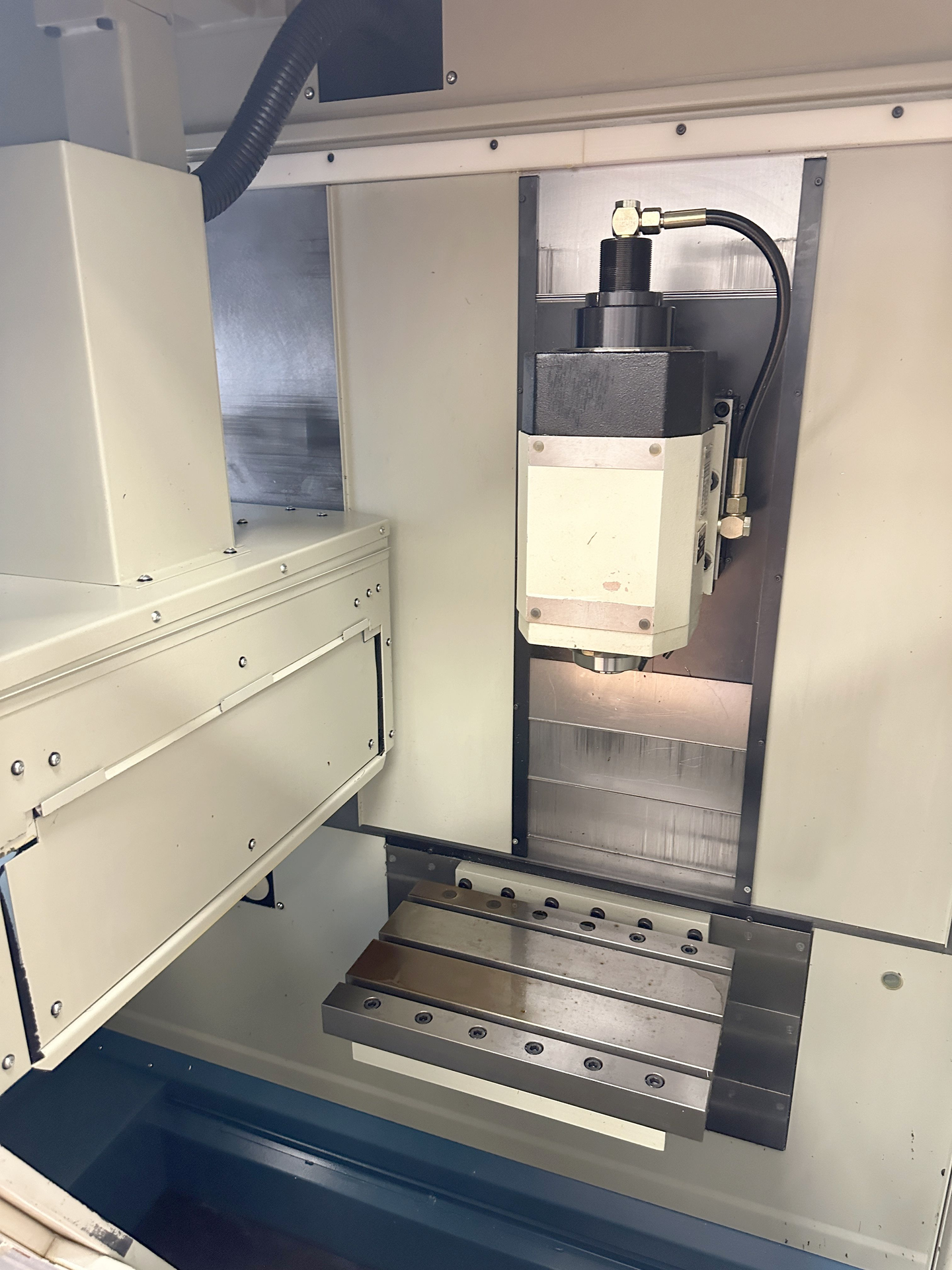

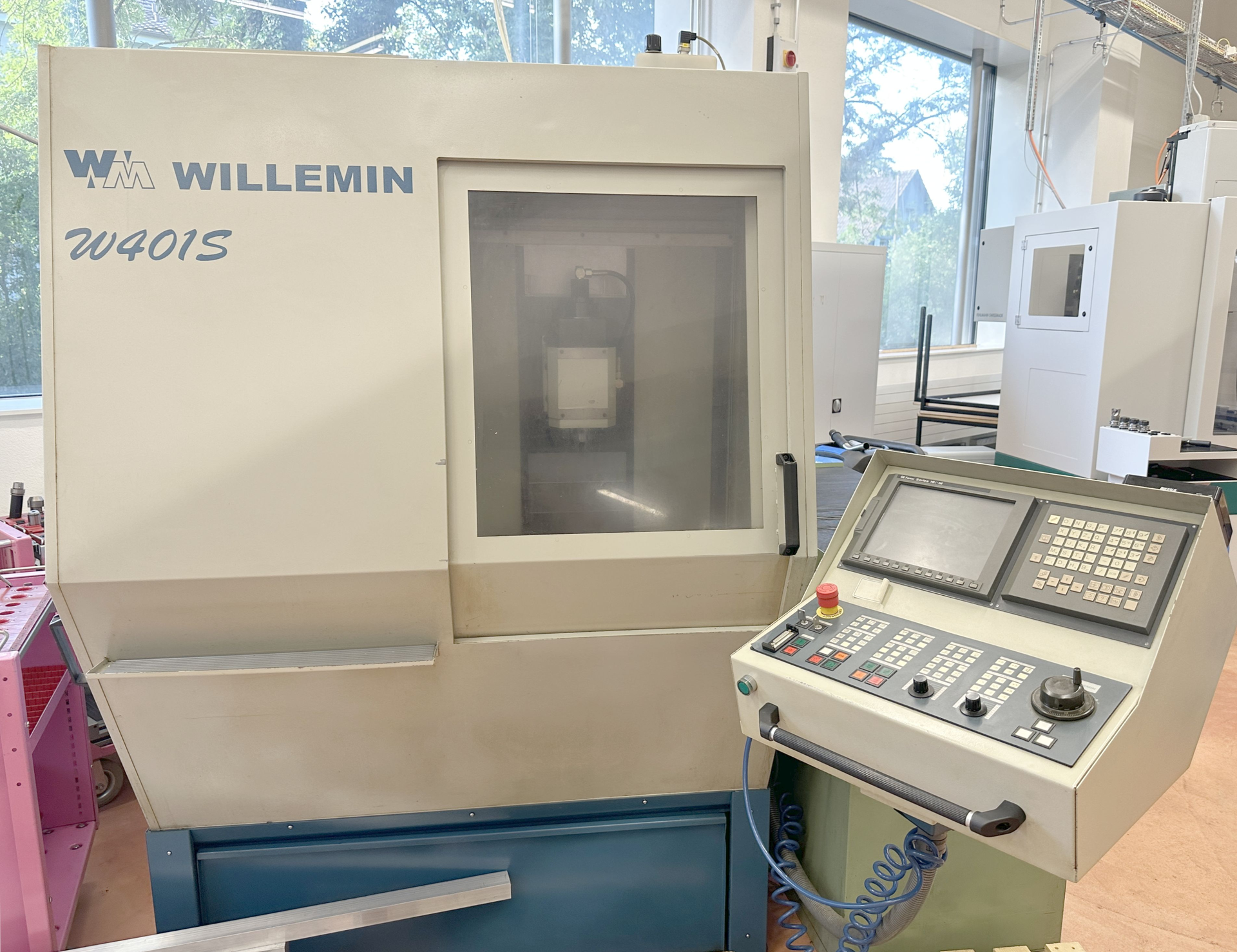

WILLEMIN MACODEL W 401S est un Centre d'usinage 3 axes, conçu pour précision, haute exactitude et fiabilité. Capacités: table 400×250 mm, 3 rainures en T (écart 80 mm, largeur 14 mm), courses X250 Y200 Z300 mm. Caractéristiques: magasin 48 postes, cône HSK E40, broche réglable 0–14 000 tr/min, puissance broche 10,4 kW; avance 20 m/min, rapides 30 m/min, force max 3700 N, résolution 1 µm. Raccordements: air 6 bar, 3x400 V 50 Hz, puissance installée 18 kVA; poids env.1700 kg; dimensions 2100×1630×2265 mm (~2 m2). Accessoires: étau (mors 100 mm), jeu de porte-outils, dispositif d'arrosage, lampe. Adapté aux tolérances serrées en automobile, horlogerie, outillage, aéronautique et médical
| Nombre d'axes total | 3 |
| Longueur de la table | 400 mm |
| Largeur de la table | 250 mm |
| Nombre rainures en T | 3 |
| Distance entre les rainures en T | 80 mm |
| Largeur rainures en T | 14 mm |
| Course longitudinale (axe-X) | 250 mm |
| Course transversale (Y) | 200 mm |
| Course verticale (axe-Z) | 300 mm |
| Changeur d'outils: | |
| Magasin nombre de places d'outils | 48 |

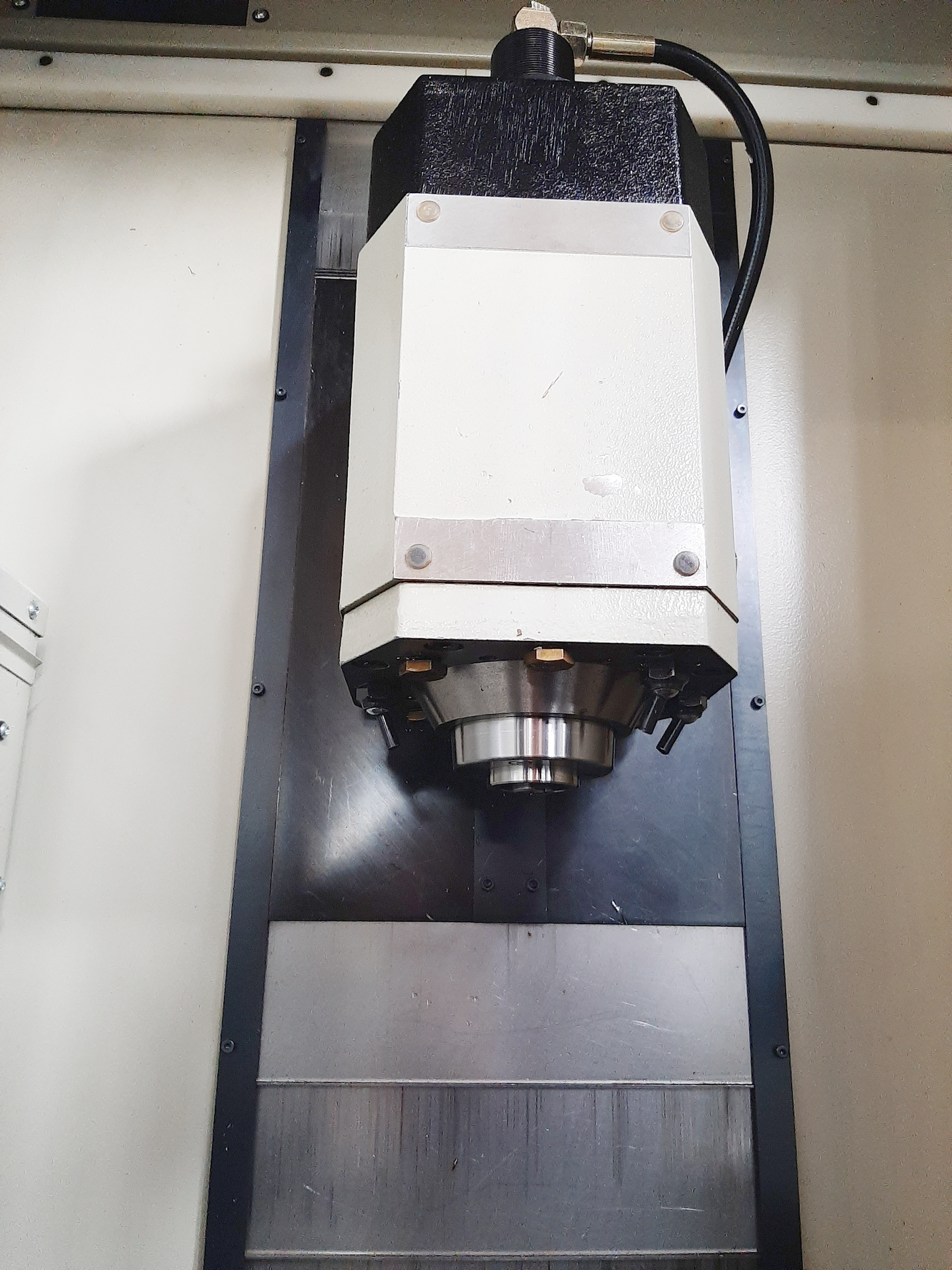

| Cône de broche : HSK | E40 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 14000 t/min |
| Avance de travail | 20 m/min |
| Avances rapide: | 30 m/min |
| Force d'alimentation maximale | 3700 N |
| Résolution | 1 µm |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 10.4 kW |
| Puissance totale installée | 18 kVA |
| Poids de la machine env. | 1700 kg |
| Encombrement machine: | |
| Longueur | 2100 mm |
| Largeur | 1630 mm |
| Hauteur | 2265 mm |
| Espace nécessaire env. | 2 m2 |
| Accessoires divers: | |

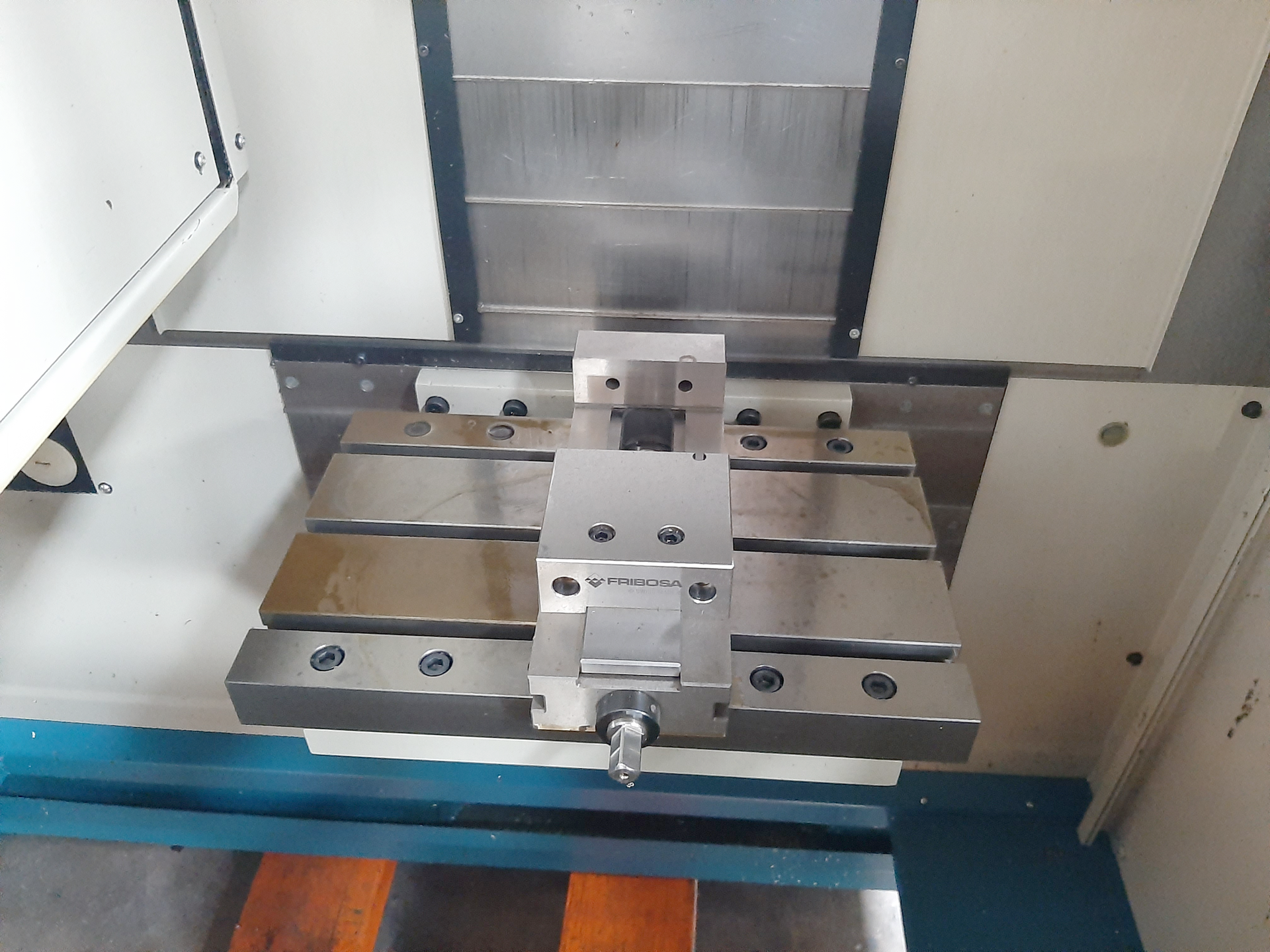

| Etau largeur des mors | 100 mm |

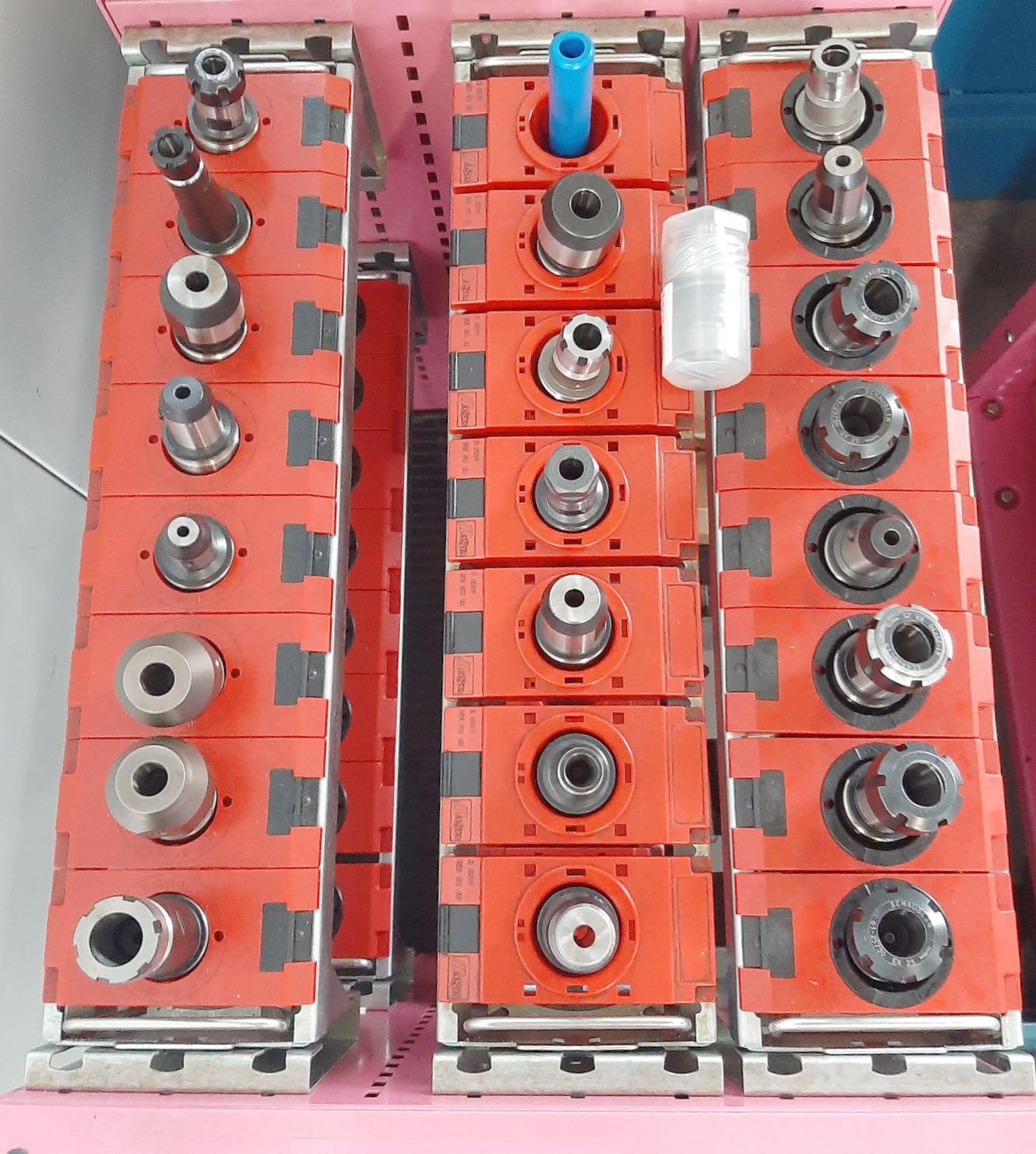

| Jeu de porte-outils | |
| Dispositif d'arrosage | |
| Lampe |
