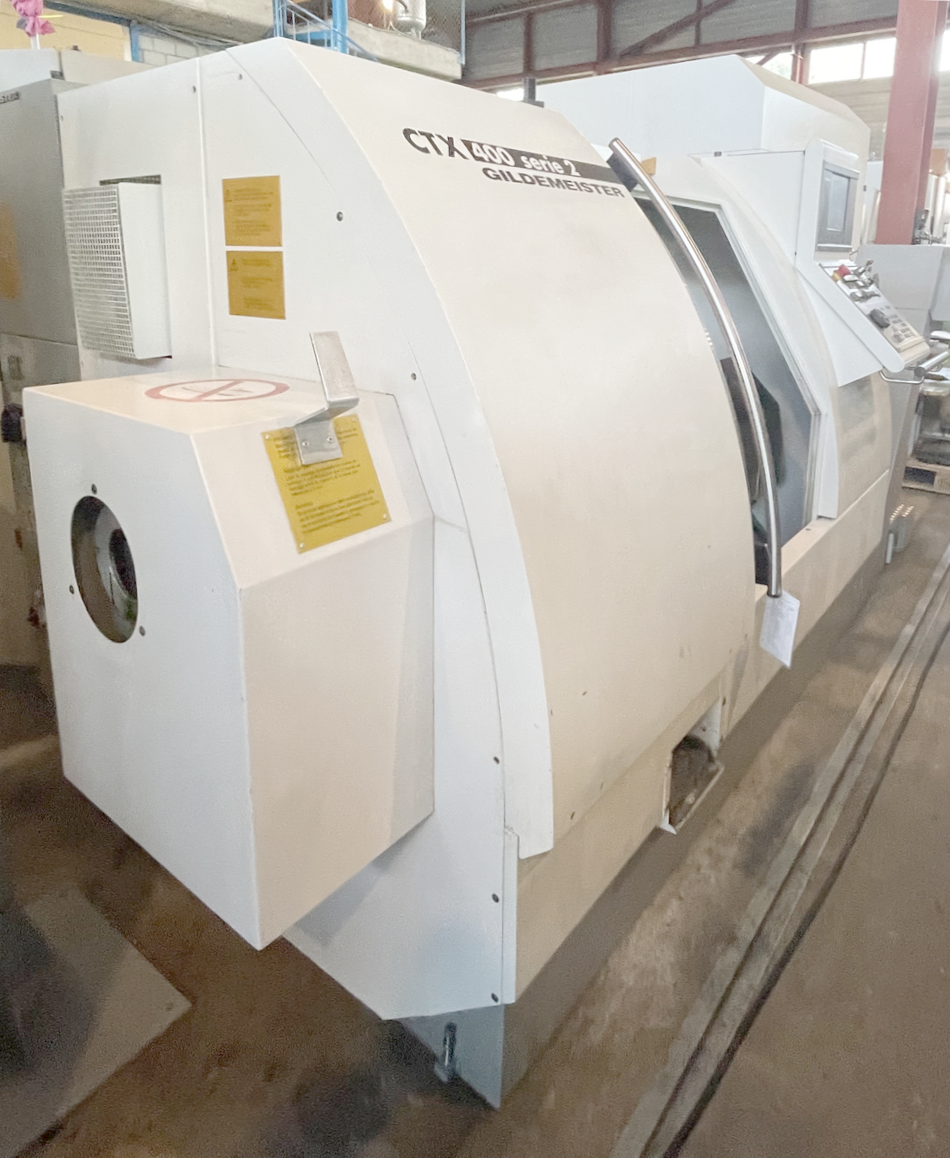

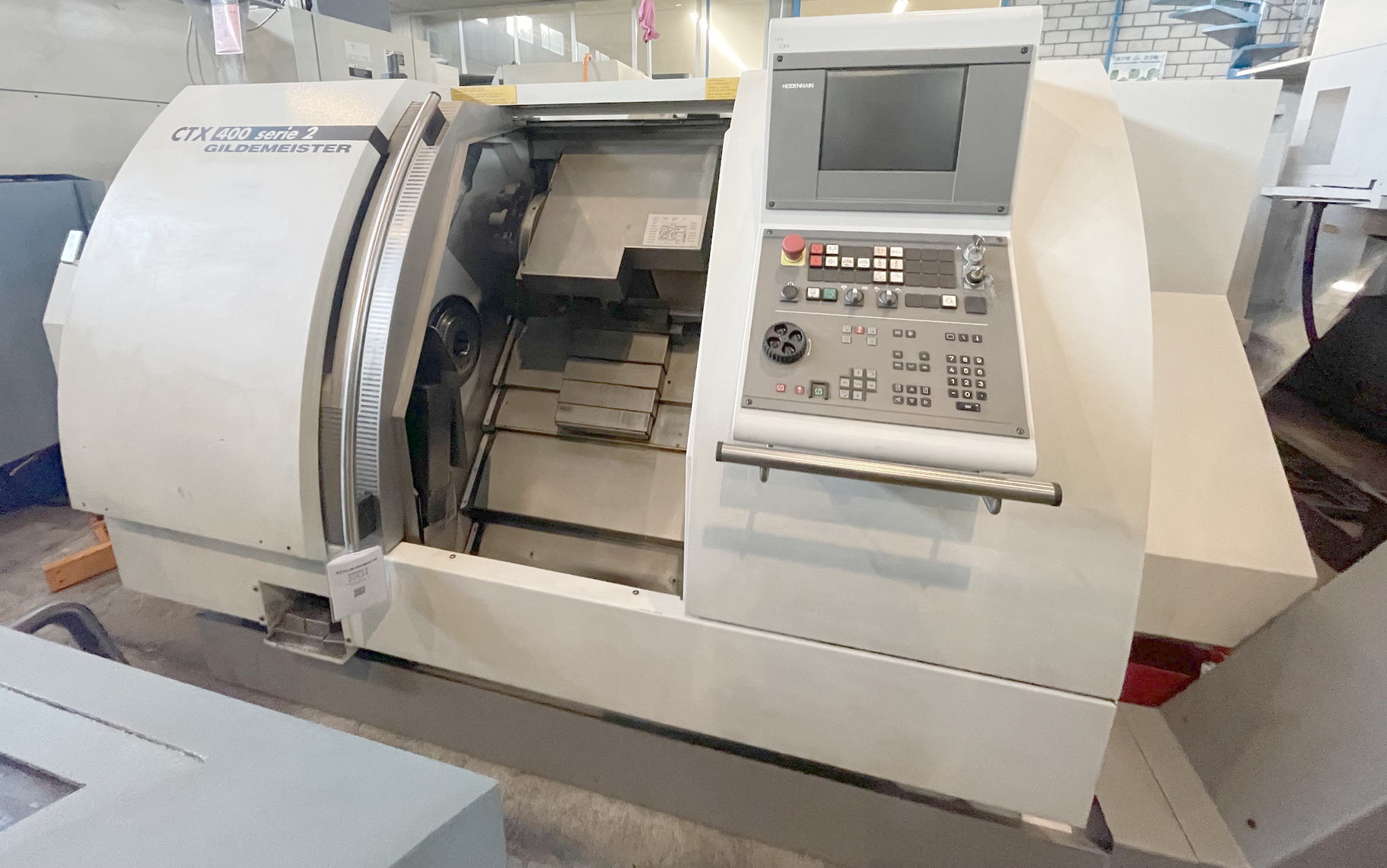

022533 - GILDEMEISTER CTX 400
Télécharger la fiche technique (PDF)
Écrivez-nous sur WhatsApp
| Diamètre admis au-dessus du banc | 500 mm |
| Longueur de tournage maximale | 640 mm |
| Diamètre max. à tourner | 290 mm |
| Chariot revolver: | |
| Course longitudinale (axe-Z) | 640 mm |
| Course transversale (axe X) | 212 mm |

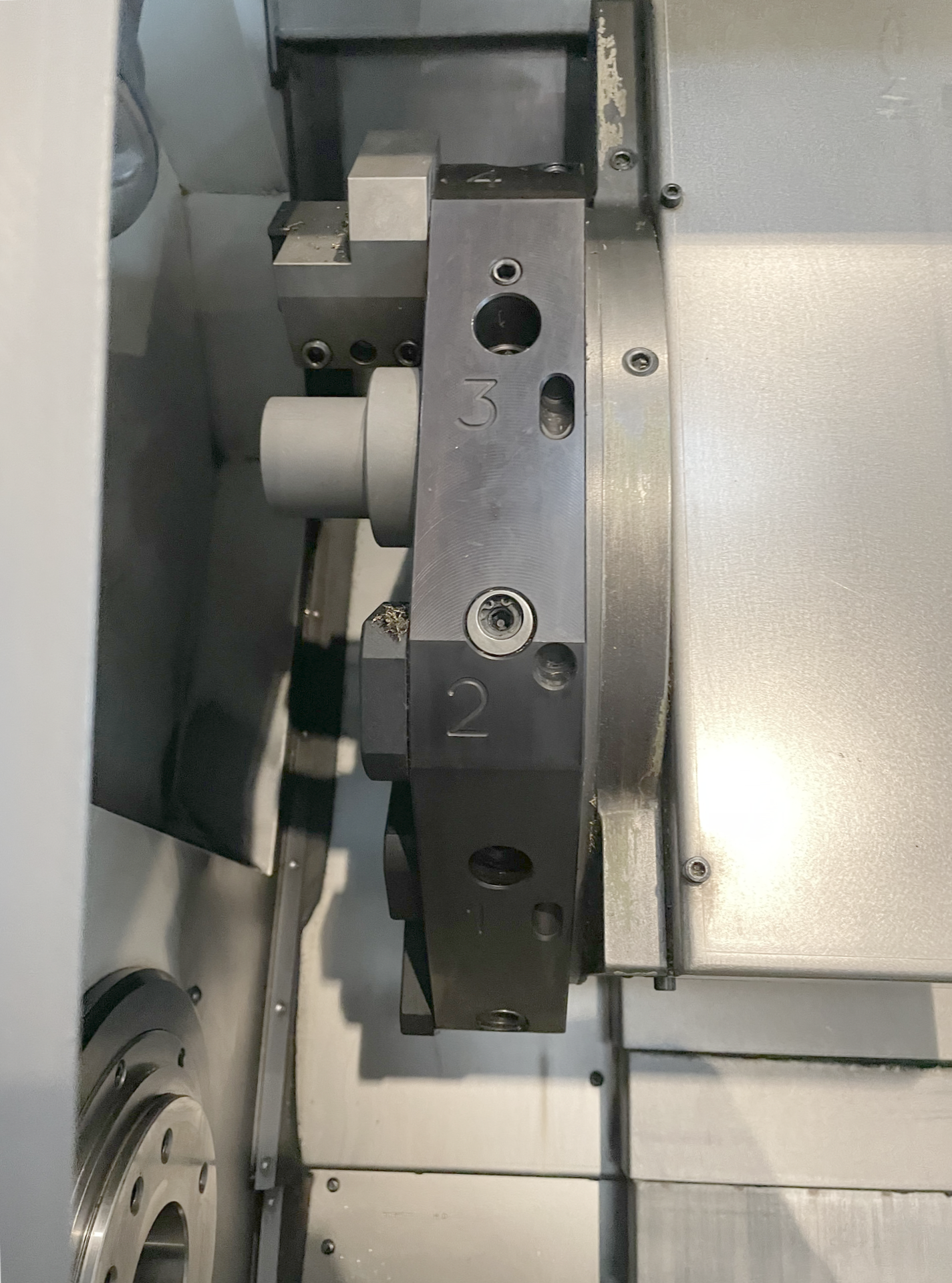

| Revolver: | |
| Outils fixes nombre revolver | 12 |
| Cône intérieure diamètre | 30 mm |
| Cône intérieure DIN | 69880 |
| Temps d'indexage | 0.8 s |

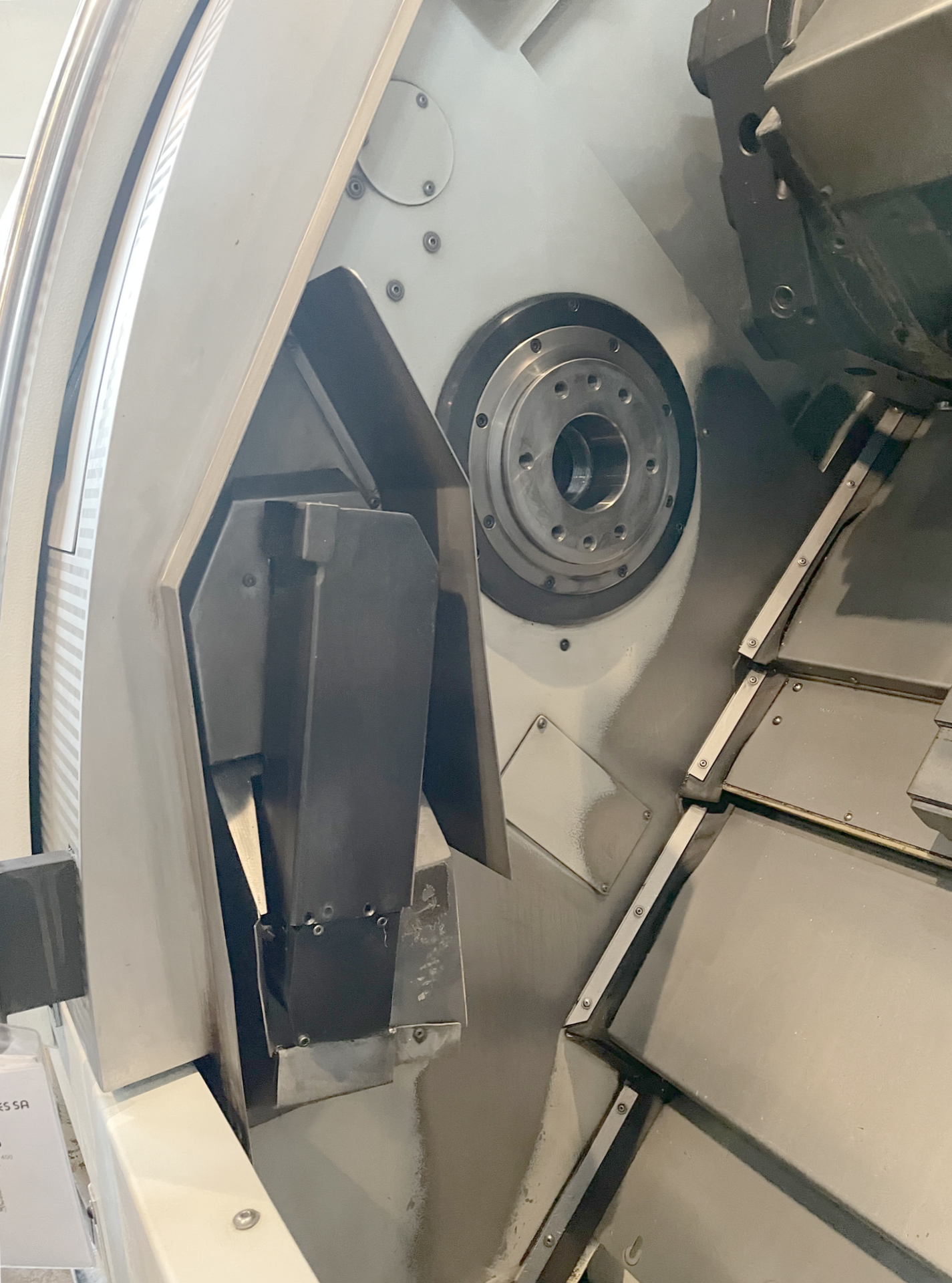

| Broche principale: | |
| Alésage de la broche | 66 mm |
| Nez de broche pour pince type | HAINBUCH SK65 BZI |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 25 t/min |
| à | 5000 t/min |
| Puissance de la broche | 22 kW |
| Couple maximum | 420 Nm |
| Cône morse | 4 CM |
| Course de la broche | 100 mm |
| Diamètre de la broche | 80 mm |
| Pression | 8 kN |
| Avances: | |
| longitudinale de | mm/min |
| à | 8000 mm/min |
| transversale de | mm/min |
| à | 4000 mm/min |
| Rapid traverse X | 10 m/min |
| Rapid traverse Z | 15 m/min |
| Moteur de la broche | 22 kW |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 50 kVA |
| Poids de la machine env. | 5100 kg |
| Encombrement machine: | |
| Longueur | 3400 mm |
| Largeur | 1940 mm |
| Hauteur | 1700 mm |
| Accessoires divers: | |
| Lampe | |
| Dispositif d'arrosage | |

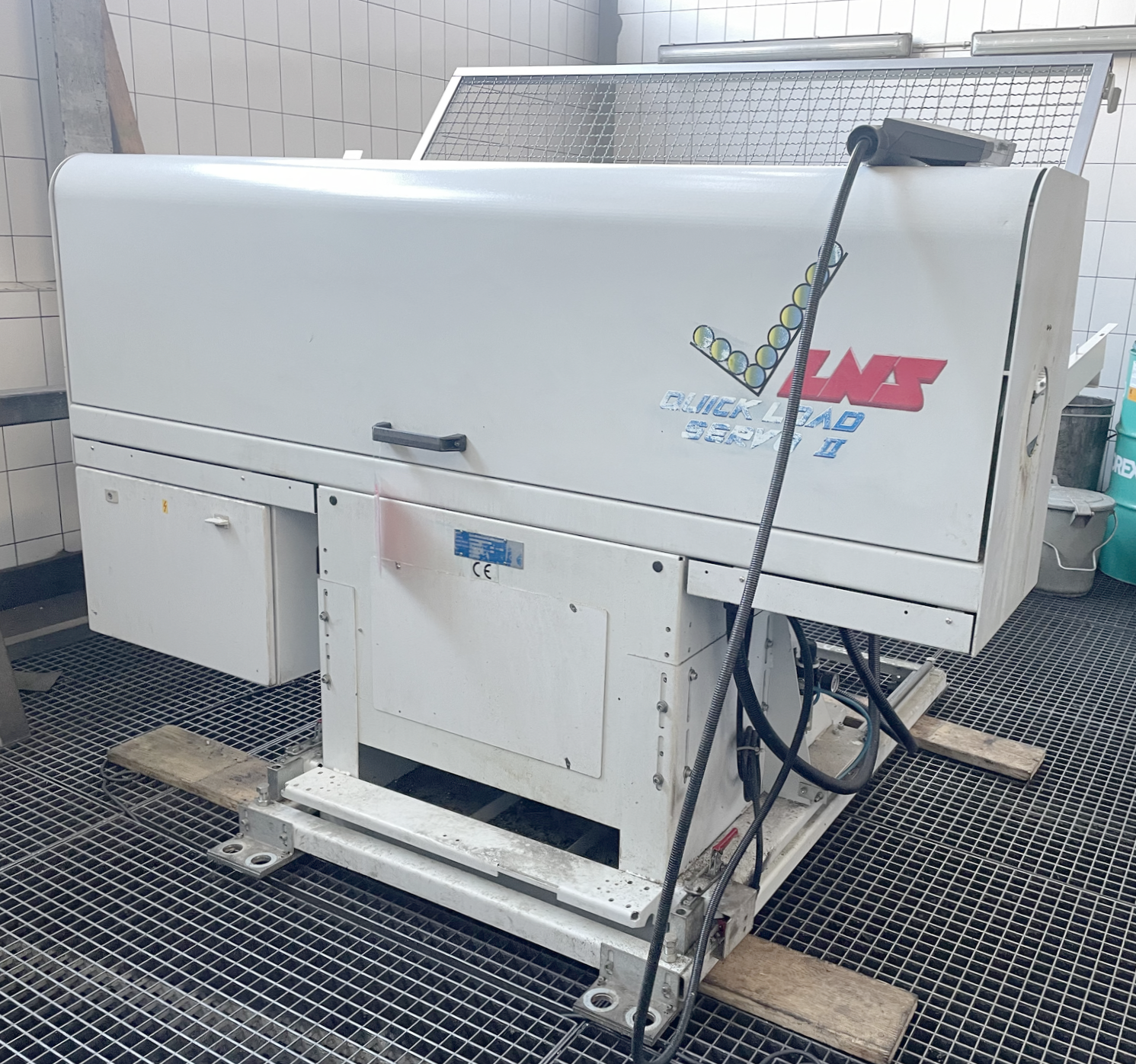

| Chargeur de barres | LNS |
| Type | Quick Load Servo 2 |

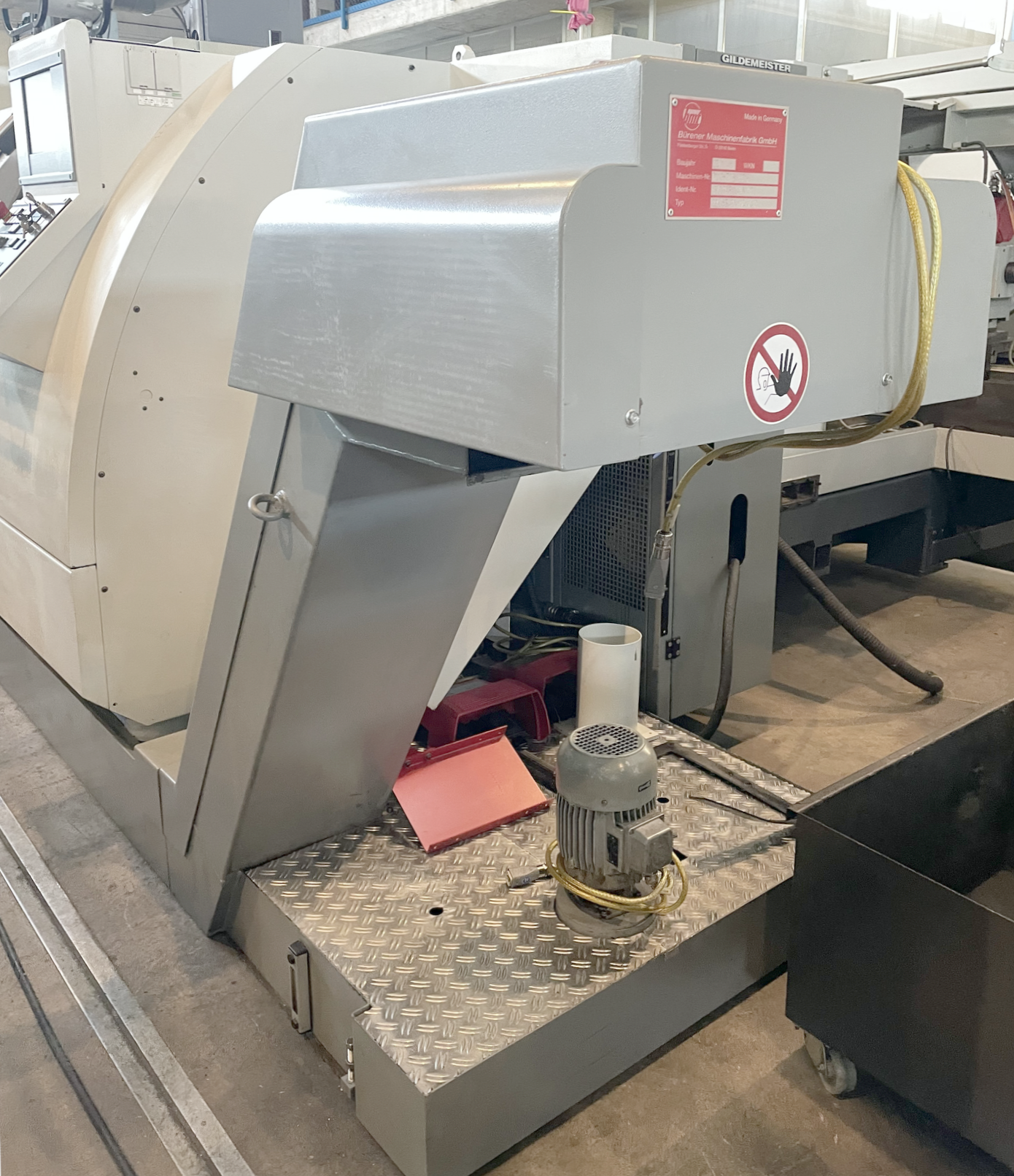

| Evacuateur de copeaux | |

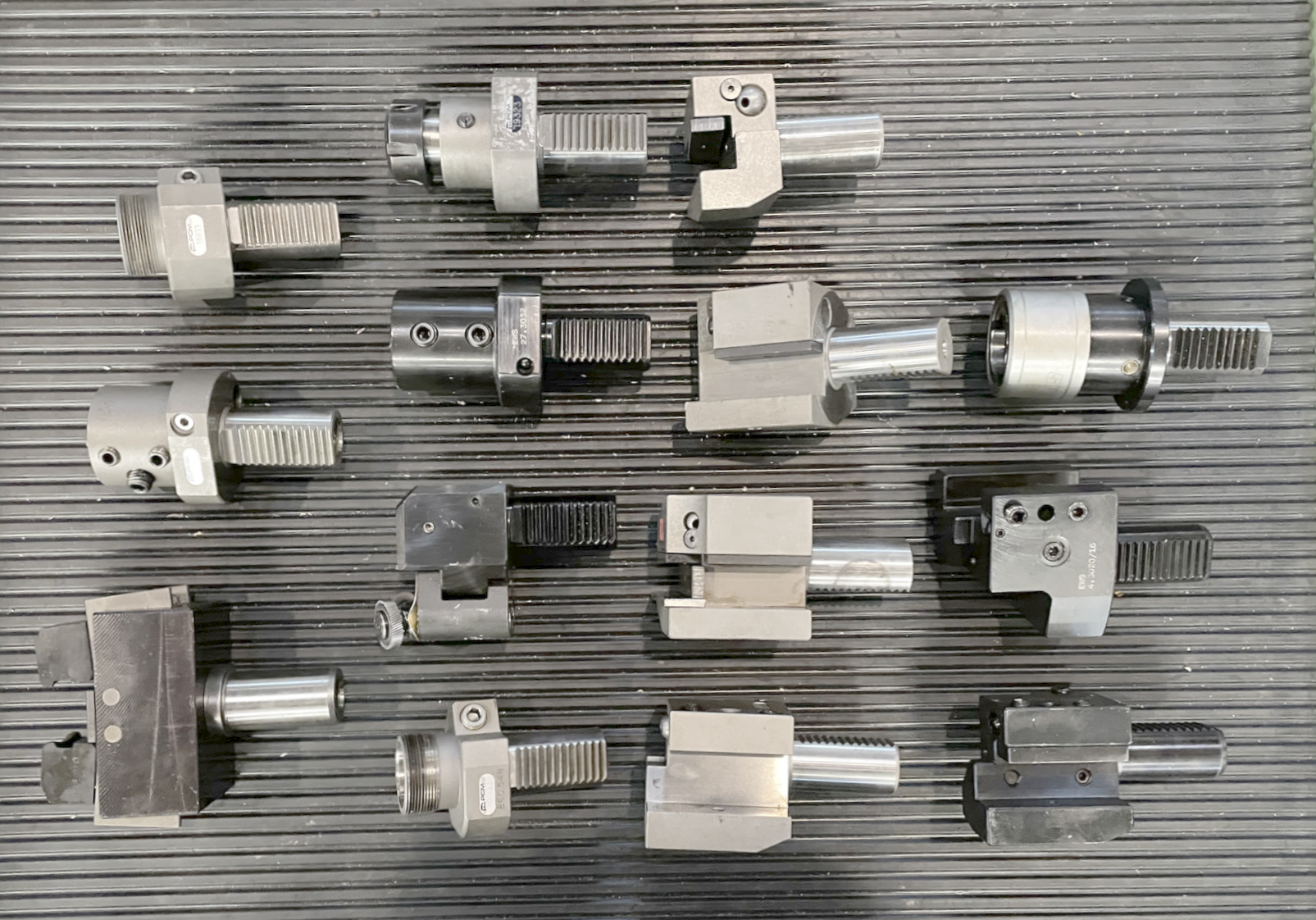

| Jeu de porte-outils |
