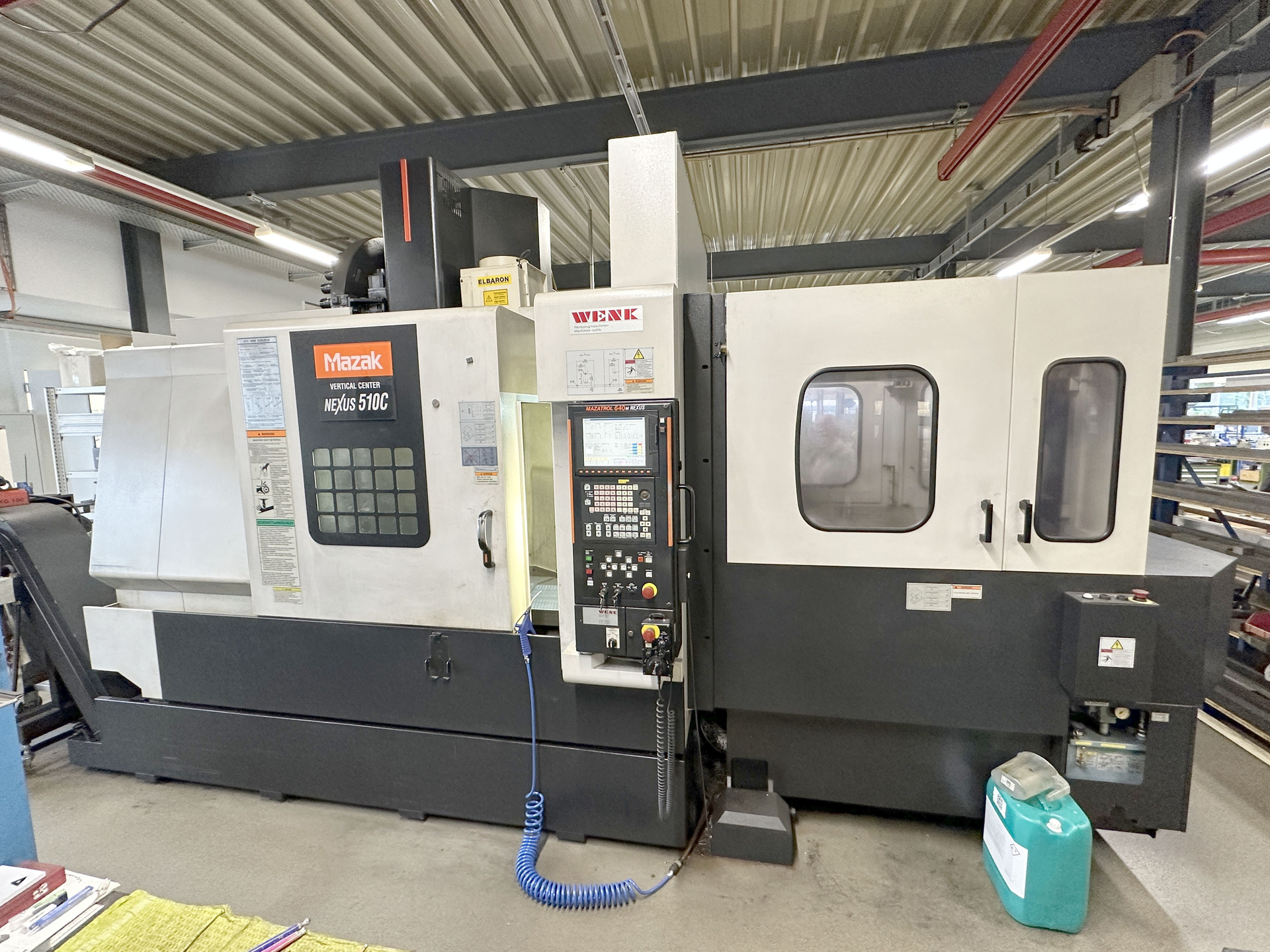

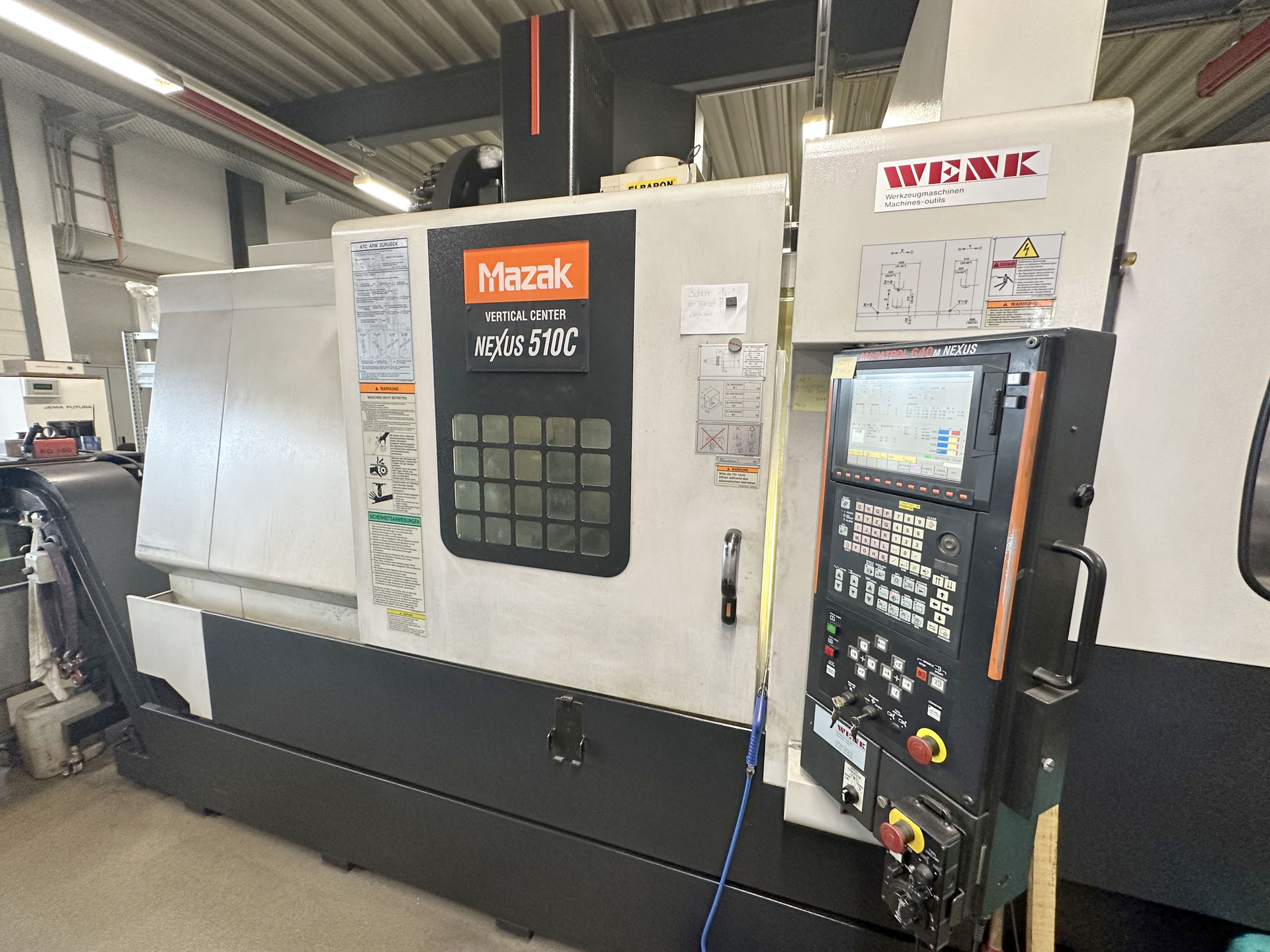

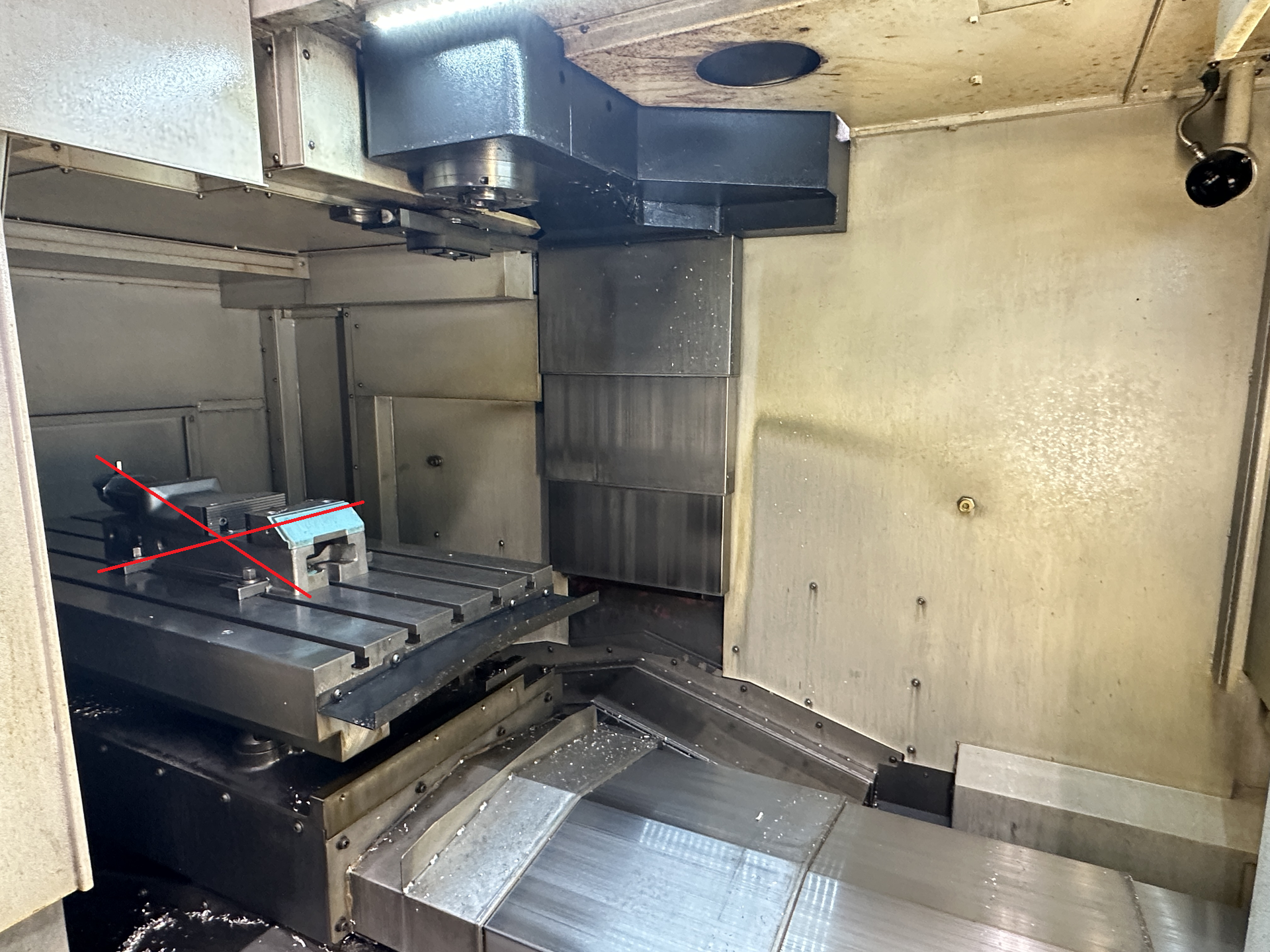

MAZAK NEXUS 510C est un Centre d'usinage 3 axes, conçu pour la précision, grande exactitude et fiabilité. Capacités: 2 tables 1300x550 mm, 5 rainures en T (100 mm), charge 1200 kg, courses X1050 Y510 Z510; magasin 30 outils (Ø80 mm; Ø125 mm en emplacements libres), longueur outil 350 mm. Caractéristiques: broche continu 35–12000 tr/min, puissance 18.5/7.5 kW, avances 1–8000 mm/min, rapids 36 m/min, 3x400V 50Hz, air 5 bar; poids ~6900 kg, dim. 2880x2835x2783 mm. Accessoires: règles linéaires, réservoir 250 l, arrosage broche 15 bar, palpeur Renishaw, convoyeur copeaux, changeur palettes 2 positions. Garantit tolérances serrées; secteurs: automobile, aérospatial, médical, outillage.

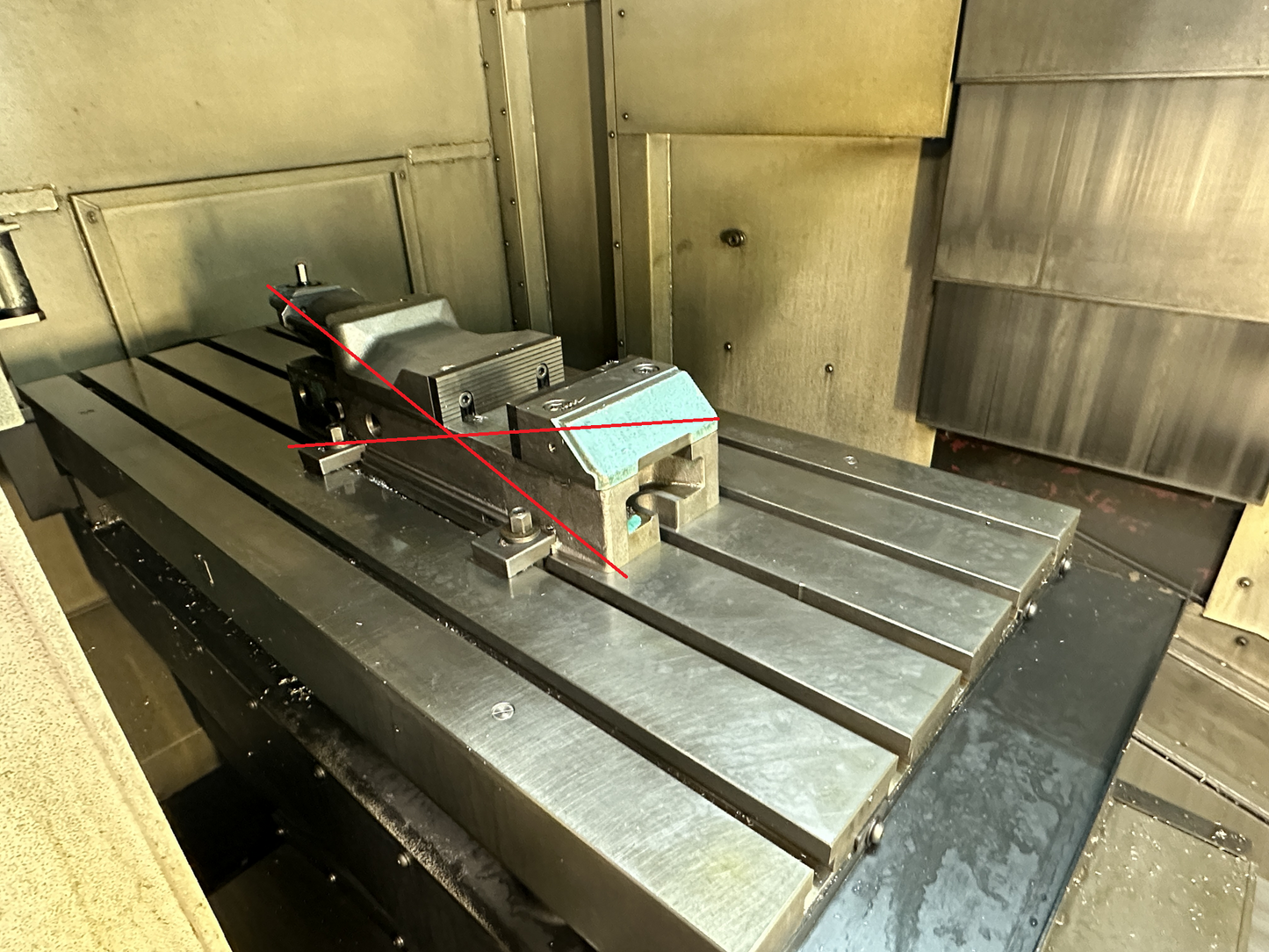

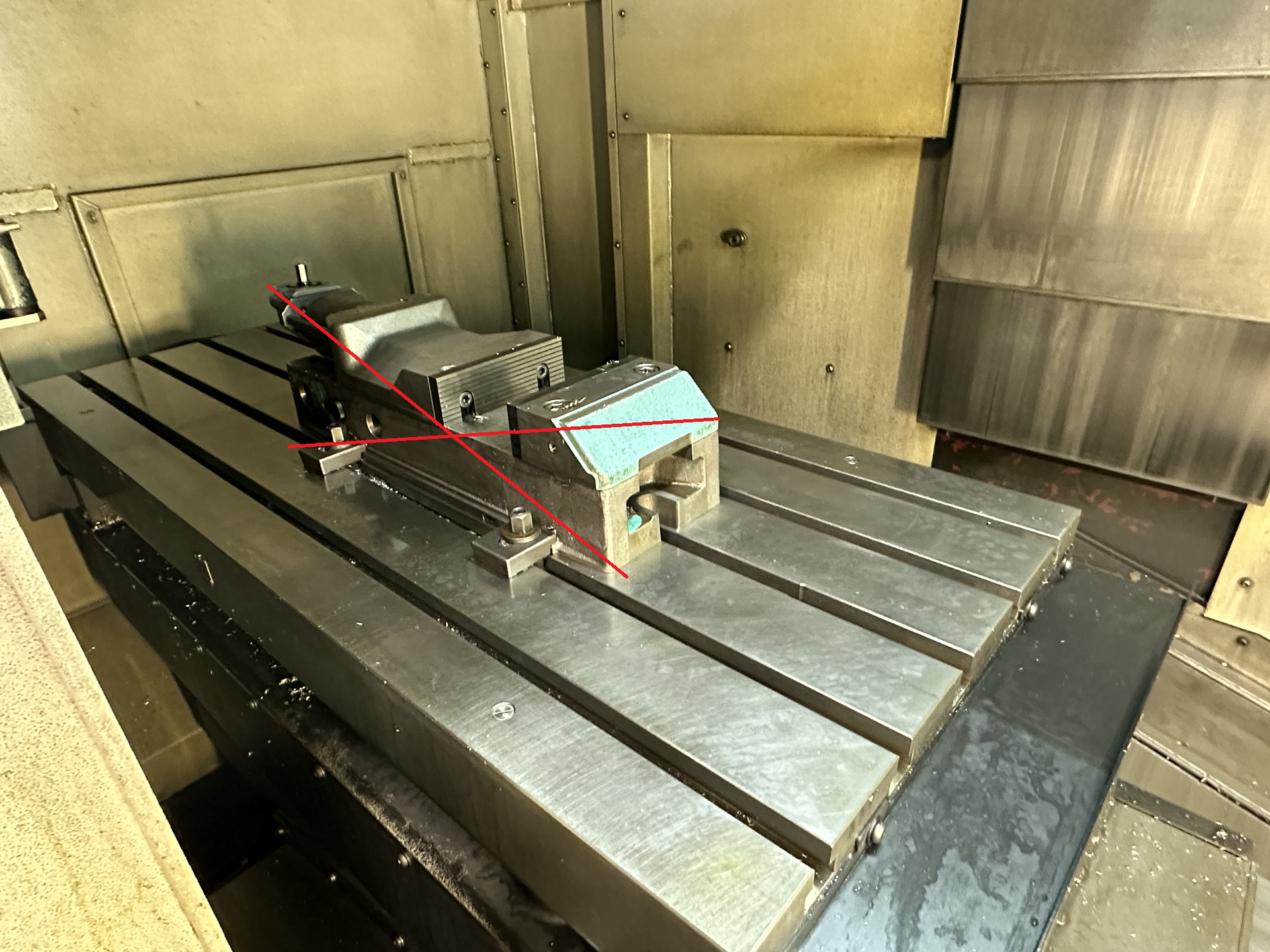

| Nombre d'axes total | 3 |

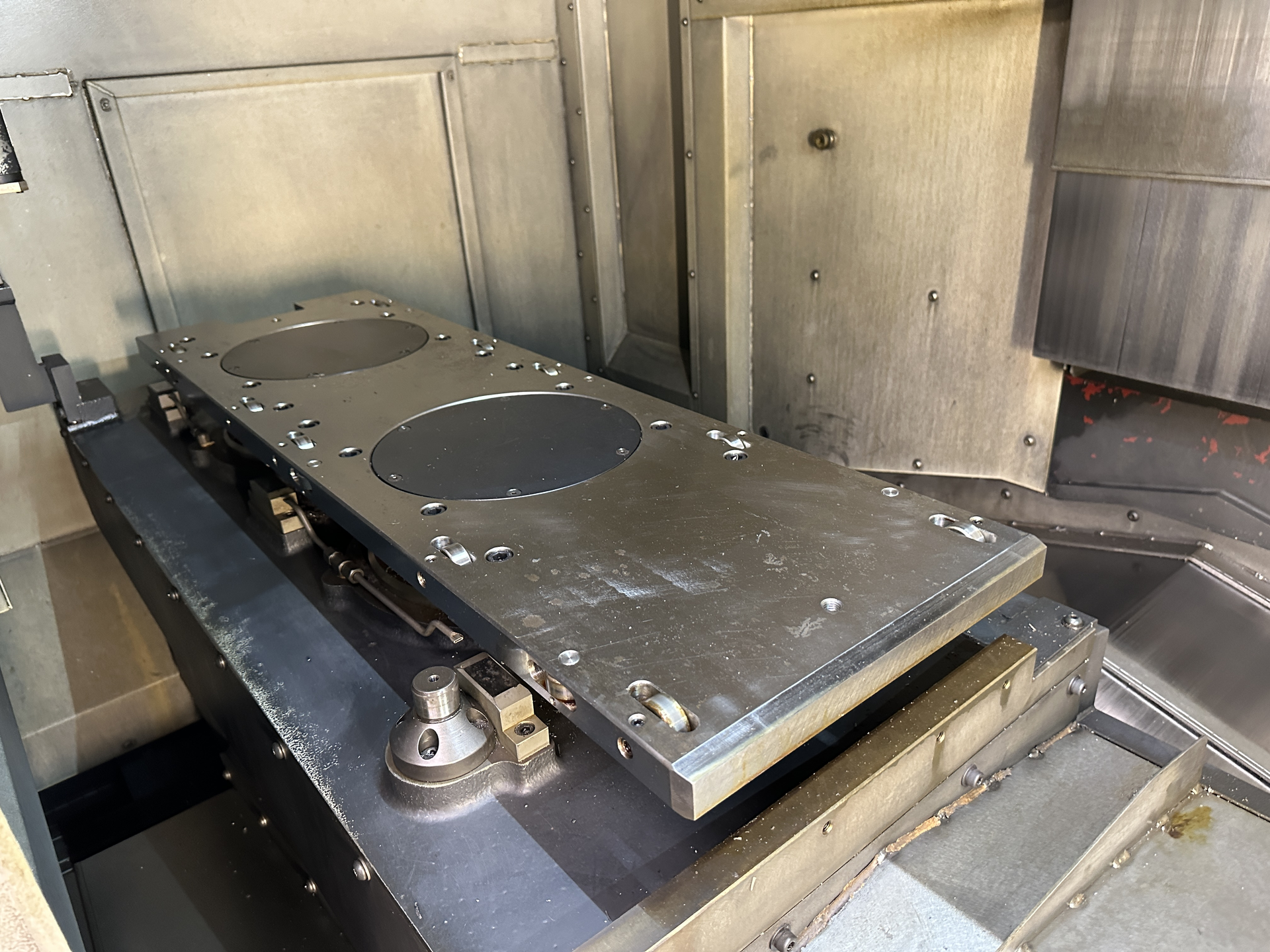

| Nombre de tables | 2 |
| Longueur de la table | 1300 mm |
| Largeur de la table | 550 mm |
| Nombre rainures en T | 5 |
| Distance entre les rainures en T | 100 mm |
| Largeur rainures en T | 18 mm |
| Charge admise sur la table max. | 1200 kg |
| Course longitudinale (axe-X) | 1050 mm |
| Course transversale (Y) | 510 mm |
| Course verticale (axe-Z) | 510 mm |

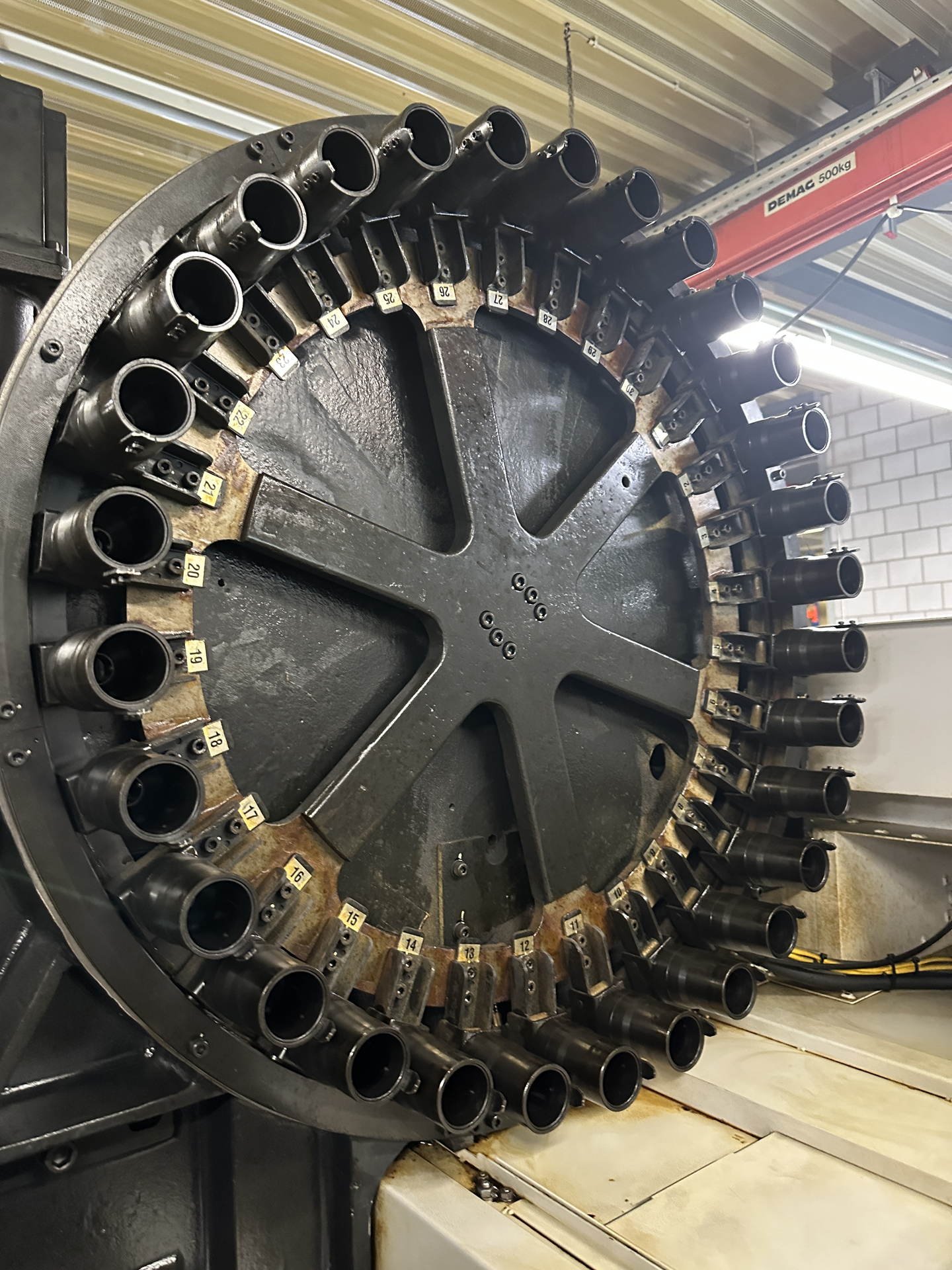

| Changeur d'outils: | |
| Nombre de positions | 30 |
| Diamètre de l'outils max. | 80 mm |
| Diamètre max. avec places libres | 125 mm |
| Longueur de l'outil max. | 350 mm |
| Poids de l'outil max. | 8 kg |
| Durée moyenne de passage d'une puce à l'autre | 2.9 s |

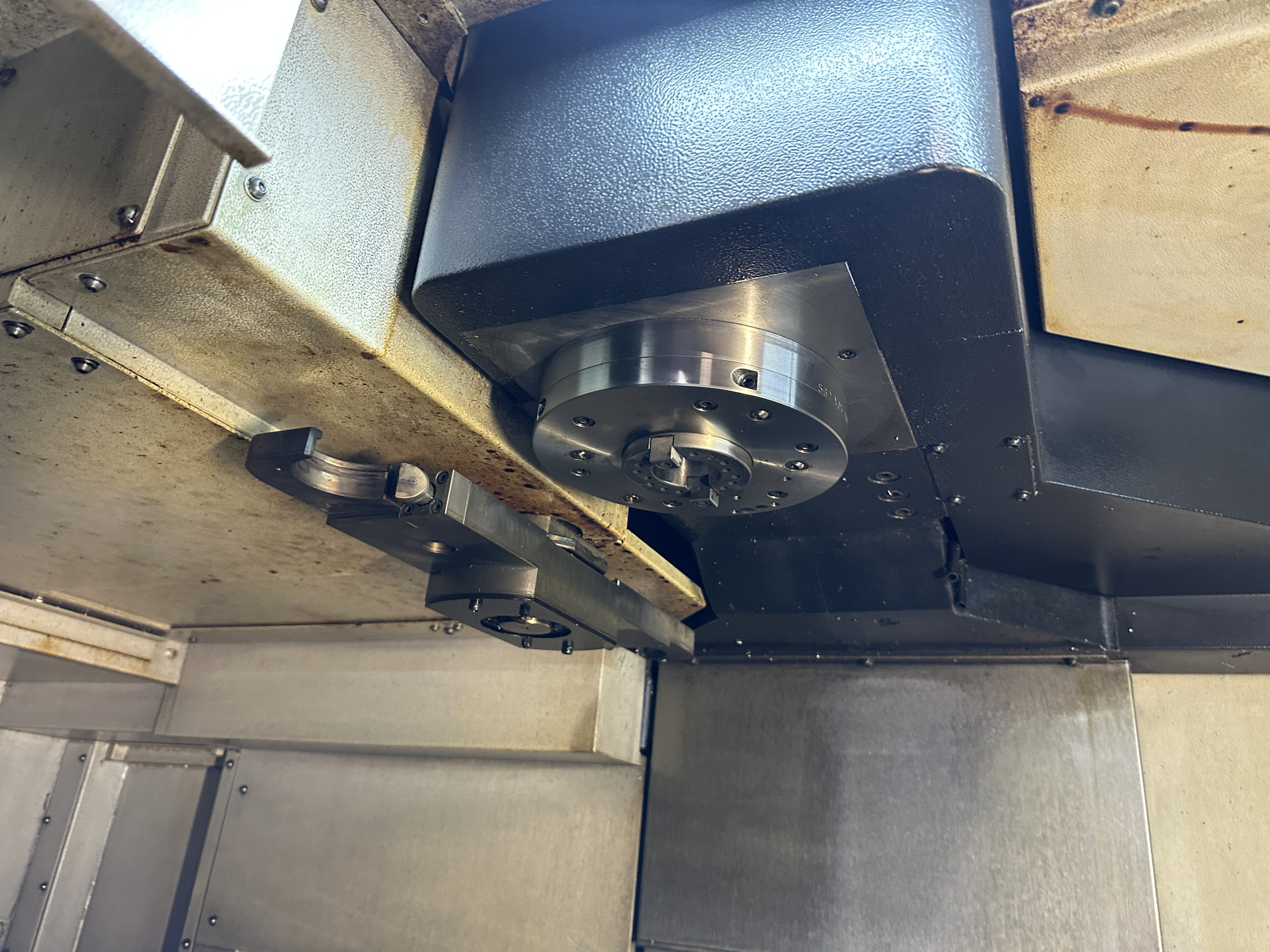

| Cône de broche : ISO | 40 |
| Distance nez de broche et table | 150 - 660 mm |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 35 t/min |
| à | 12000 t/min |
| Vitesse d'avance | 1 - 8000 mm/min |
| Avances rapide: | 36 m/min |
| Branchement à l'air comprimé | 5 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 18.5 / 7.5 kW |
| Puissance totale installée | 32 kVA |
| Poids de la machine env. | 6900 kg |

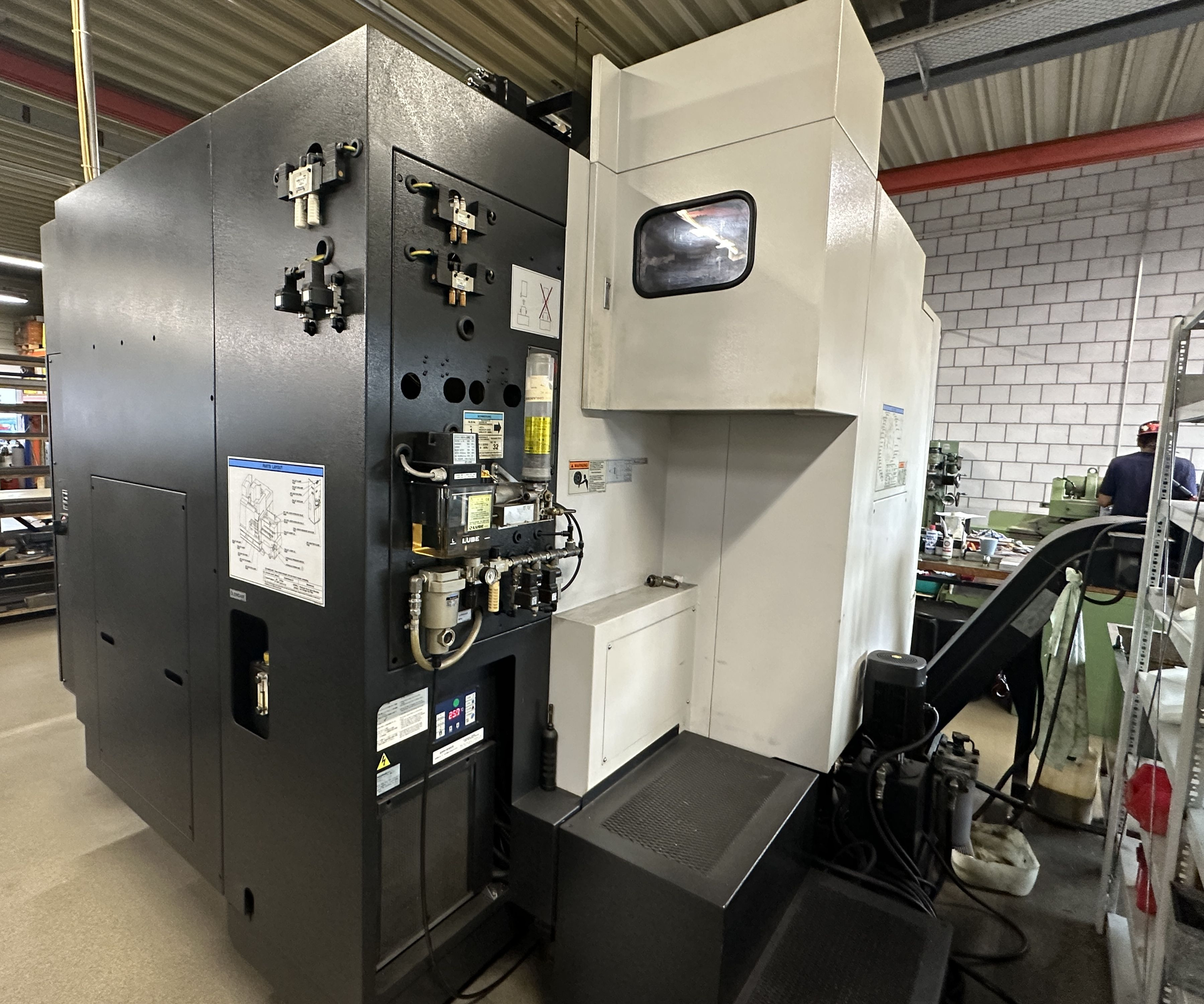

| Encombrement machine: | |
| Longueur | 2880 mm |
| Largeur | 2835 mm |
| Hauteur | 2783 mm |
| Accessoires divers: | |
| Système de règles linéaires (axes X, Y, Z) | |

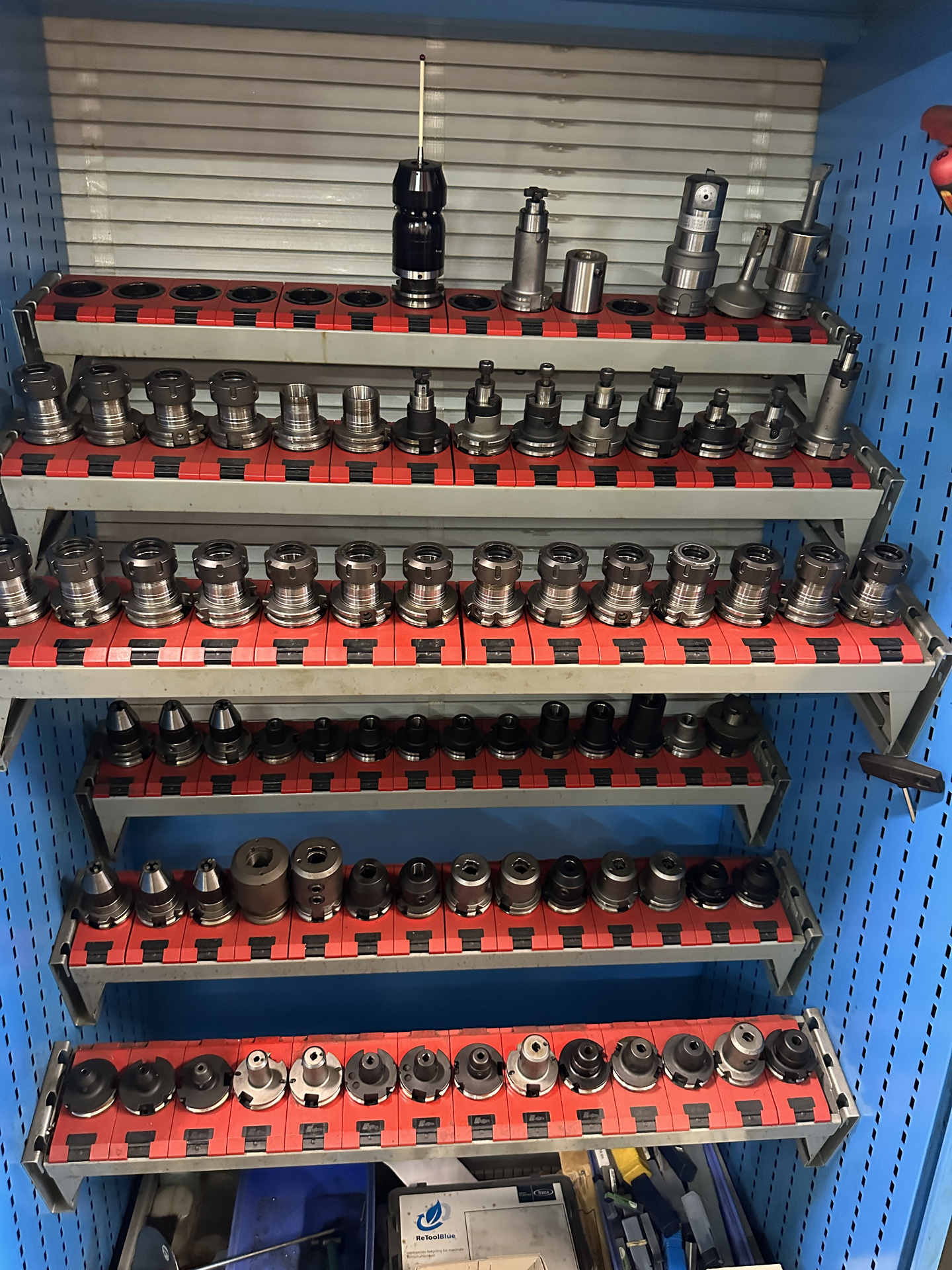

| Jeu de porte-outils | |
| Dispositif d'arrosage | 250 l |
| Arrosage par le centre de la broche | 15 bar |

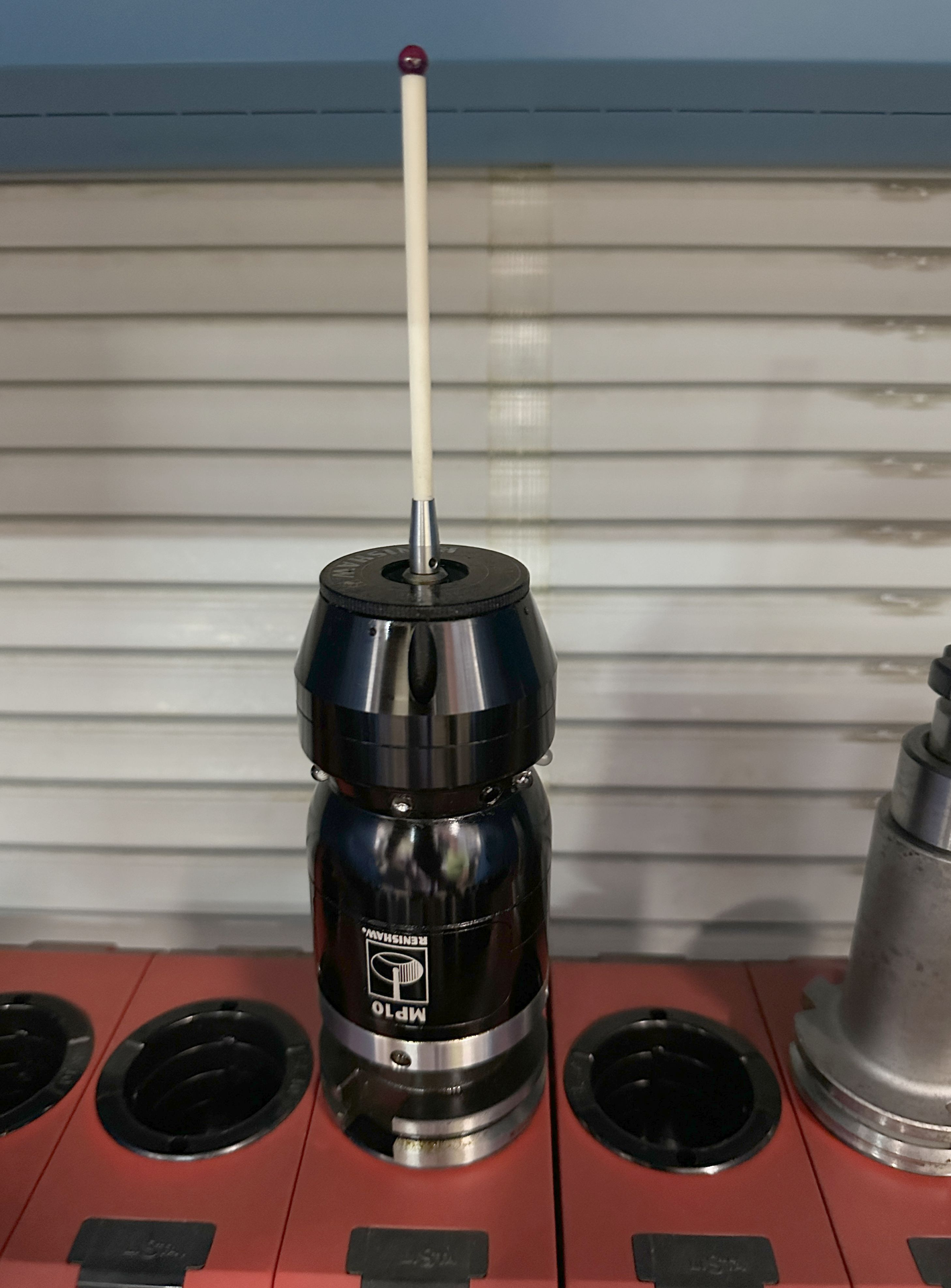

| Palpeur de mesure Renishaw | |
| Contrôle bris d'outils | |

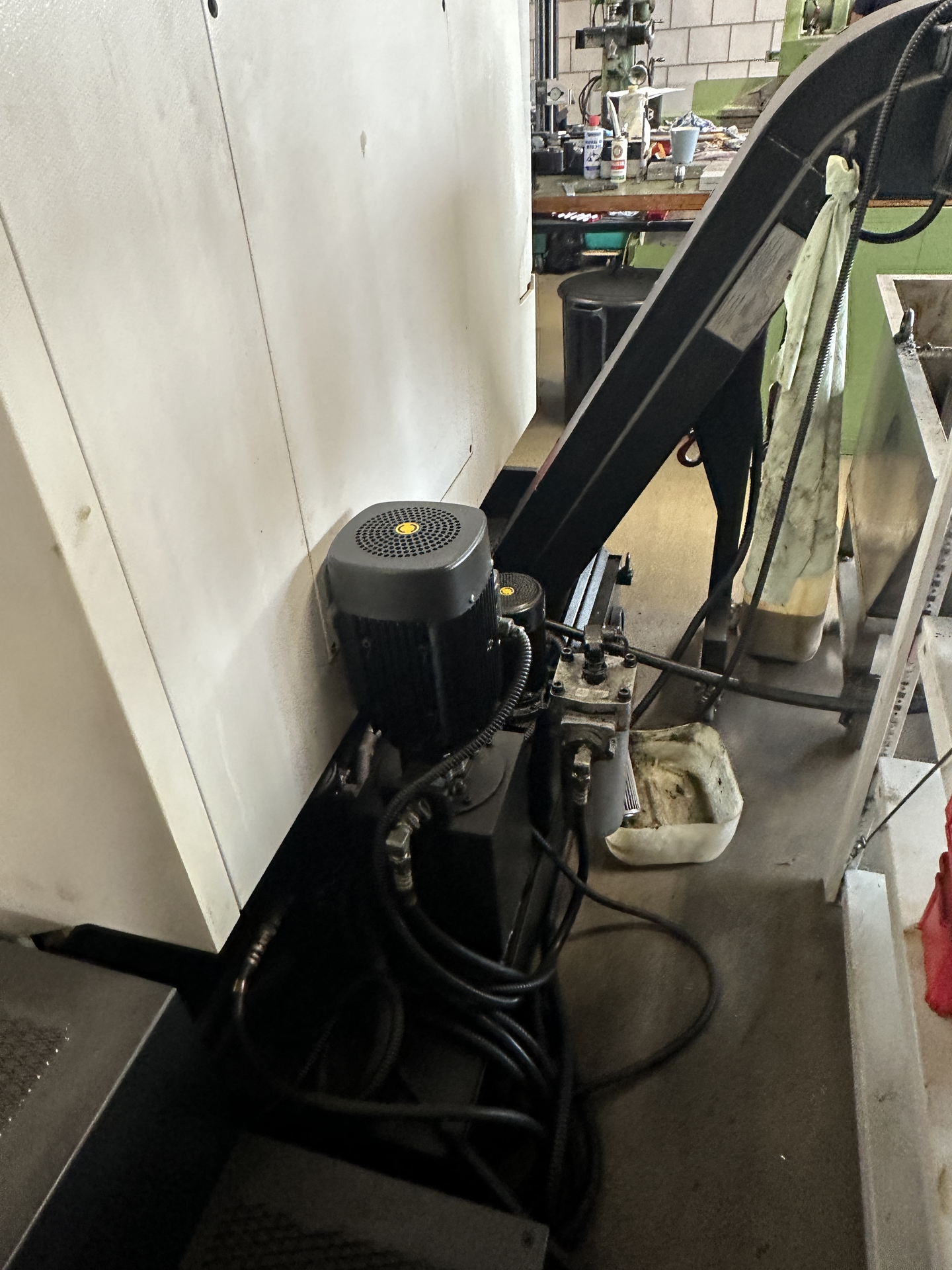

| Evacuateur de copeaux | |

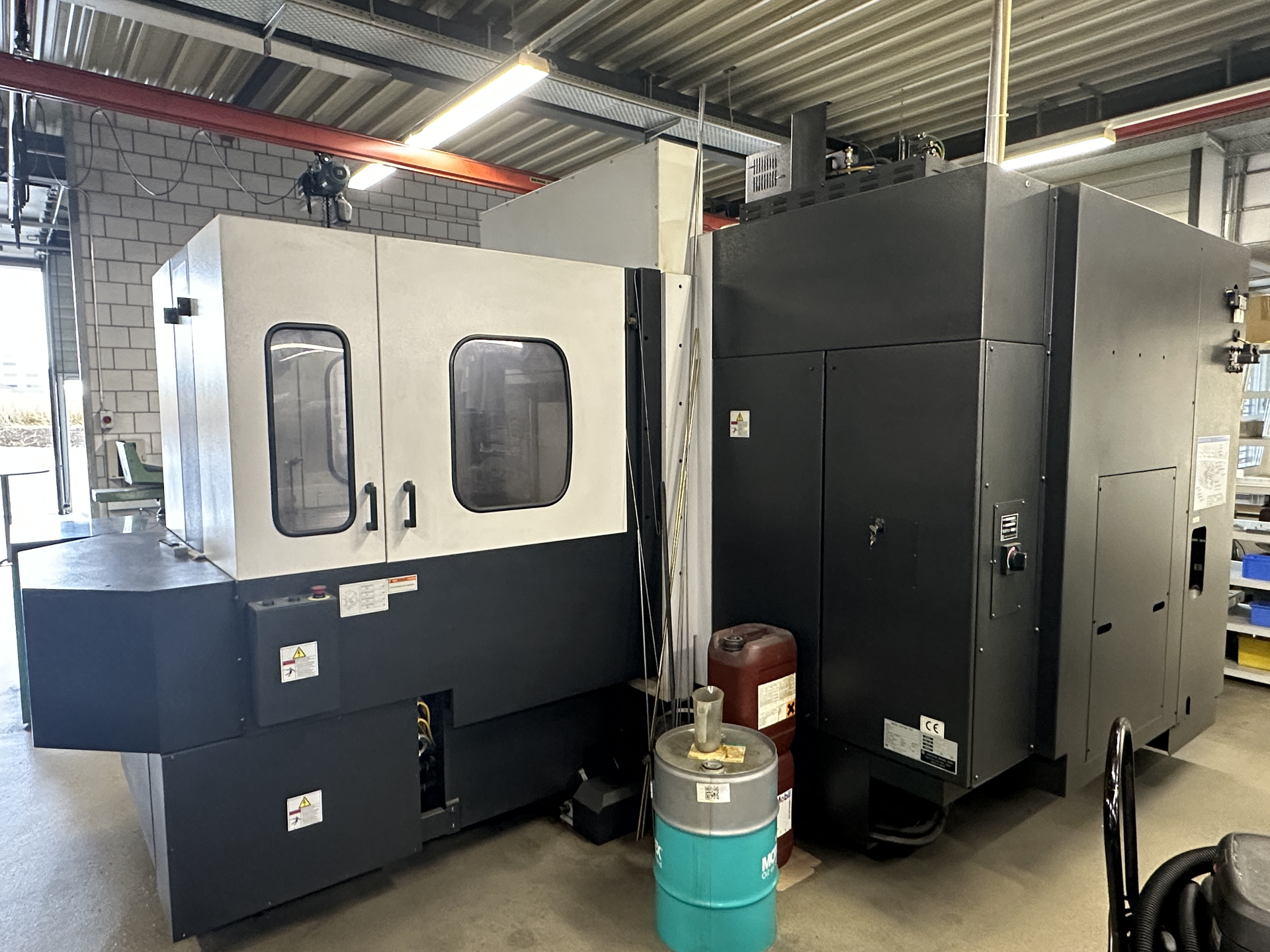

| Changeur de palettes 2 places | |
| Lampe | |
| Aspiration brouillard d'huile | |
| Dispositif de mesure d'outil | |
| Extinction automatique | |
| Interface carte PCMCIA | |
| Taraudage synchronisé |
