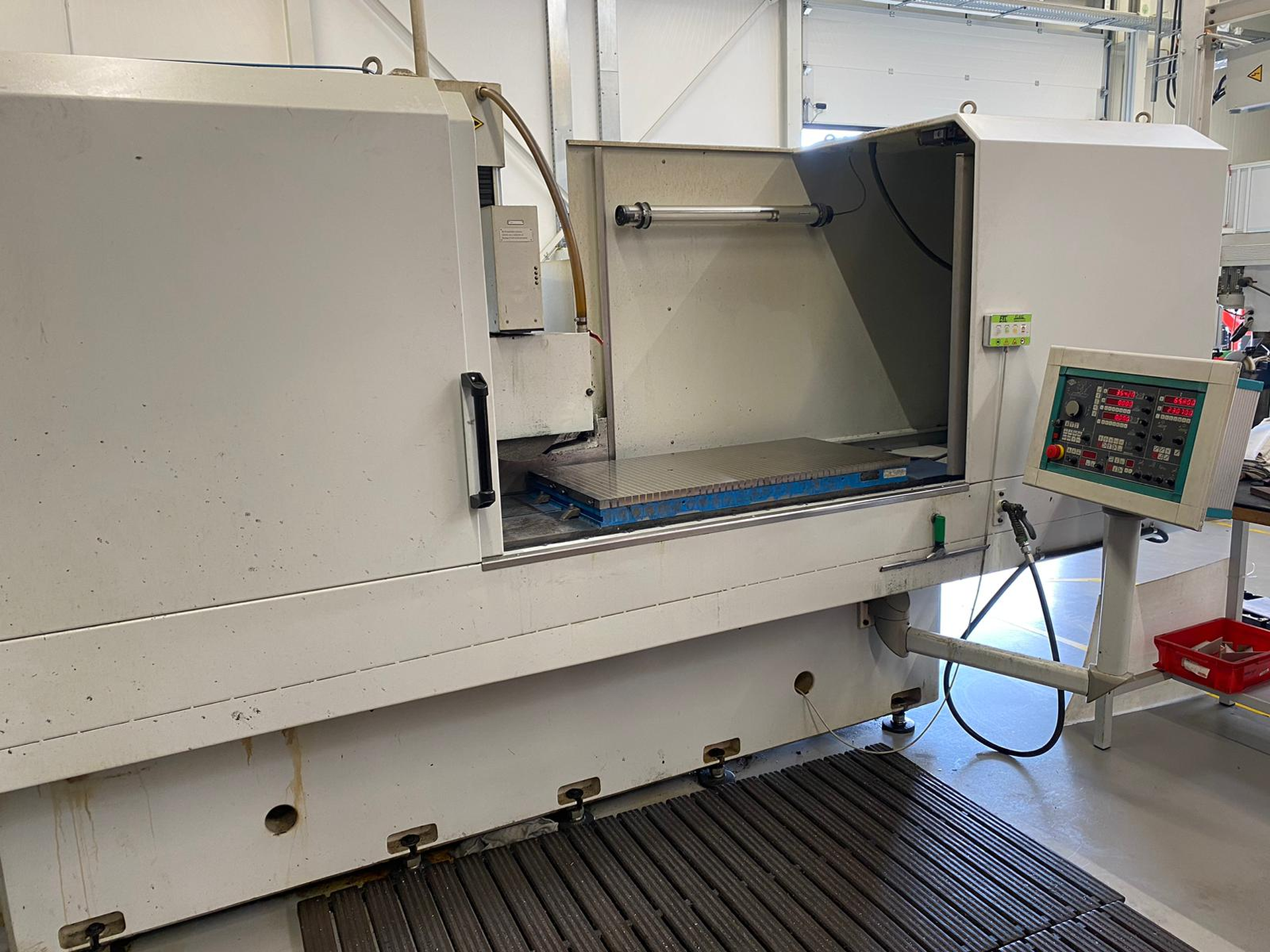

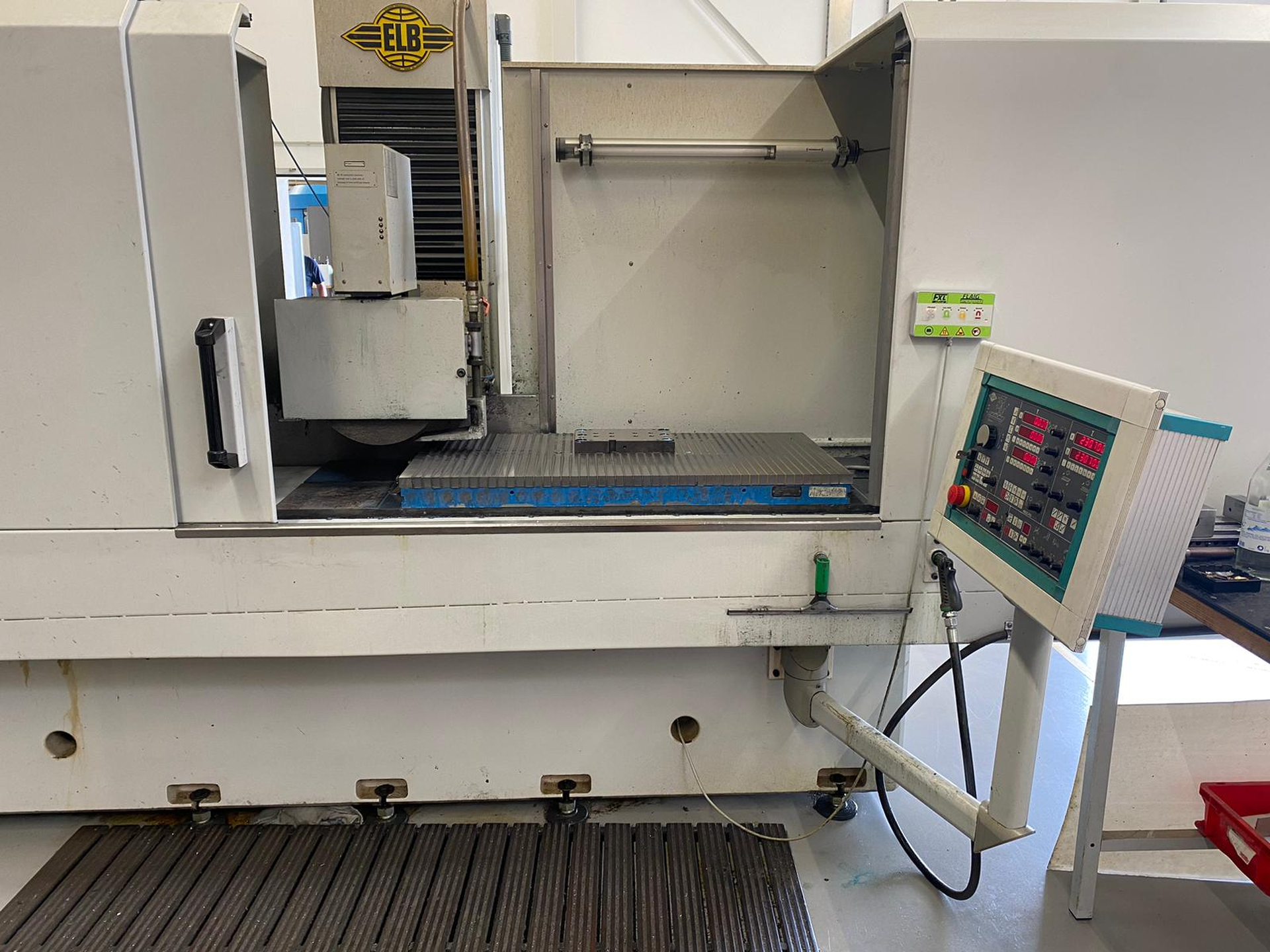

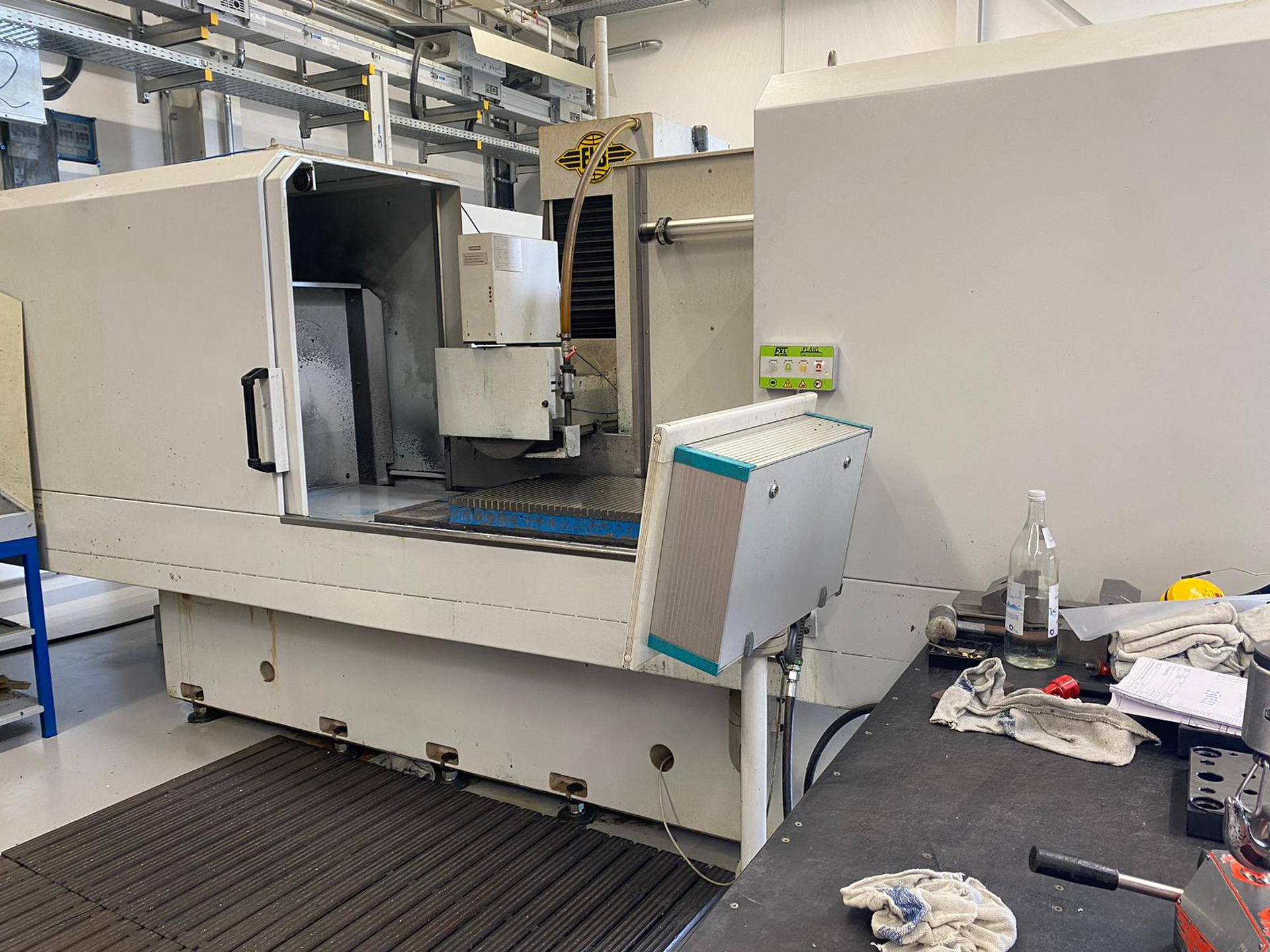

ELB PERFEKT BD 8 SPS est une rectifieuse plane conçue pour la précision, la haute exactitude et la fiabilité. Capacités : table 1360×590 mm ; rectif. 1250 mm ; maxi 600×400 mm ; courses X900 Z540 Y400 ; charge table 900 kg. Caractéristiques : meule 400×100 mm, 1440 tr/min, alésage 127 mm, cône 60 mm ; broche 20 kW ; alimentation 3×400 V 50 Hz ; puissance 18,5 kW ; poids ≈5400 kg. Accessoires : filtration papier, plateau magnétique électrique 1200×600 mm, appareil à dresser, lampe, graissage central. Permet des tolérances serrées ; secteurs : automobile, aérospatial, outillage, médical, horlogerie.
| Longueur de la table | 1360 mm |
| Largeur de la table | 590 mm |
| Nombre rainures en T | 1 |
| Largeur rainures en T | 16 mm |
| Longueur de rectifiage | 1250 mm |
| Largeur de rectification | 600 mm |
| Hauteur de rectification | 400 mm |
| Charge admise sur la table max. | 900 kg |
| Course longitudinale (axe-X) | 900 mm |
| Transversal (axe-Z) | 540 mm |
| Course verticale (axe-Y) | 400 mm |
| Avance longitudinale automatique: | |
| Variateur (réglage progressif) | |
| de | m/min |
| à | 26 m/min |
| Avance transversale automatique: | |
| Variateur (réglage progressif) | |
| de | mm/min |
| à | 2000 mm/min |
| Avance verticale automatique: | |
| Variateur (réglage progressif) | |
| de | mm/min |
| à | 300 mm/min |
| Vitesses de la meule fixe | 1440 t/min |
| Diamètre de la meule | 400 mm |
| Largeur de la meule | 100 mm |
| Alésage de la meule | 127 mm |
| Cône de broche | 60 mm |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 20 kW |
| Puissance totale installée | 18.5 kW |
| Poids de la machine env. | 5400 kg |
| Encombrement machine: | |
| Longueur | 3800 mm |
| Largeur | 2900 mm |
| Hauteur | 2500 mm |

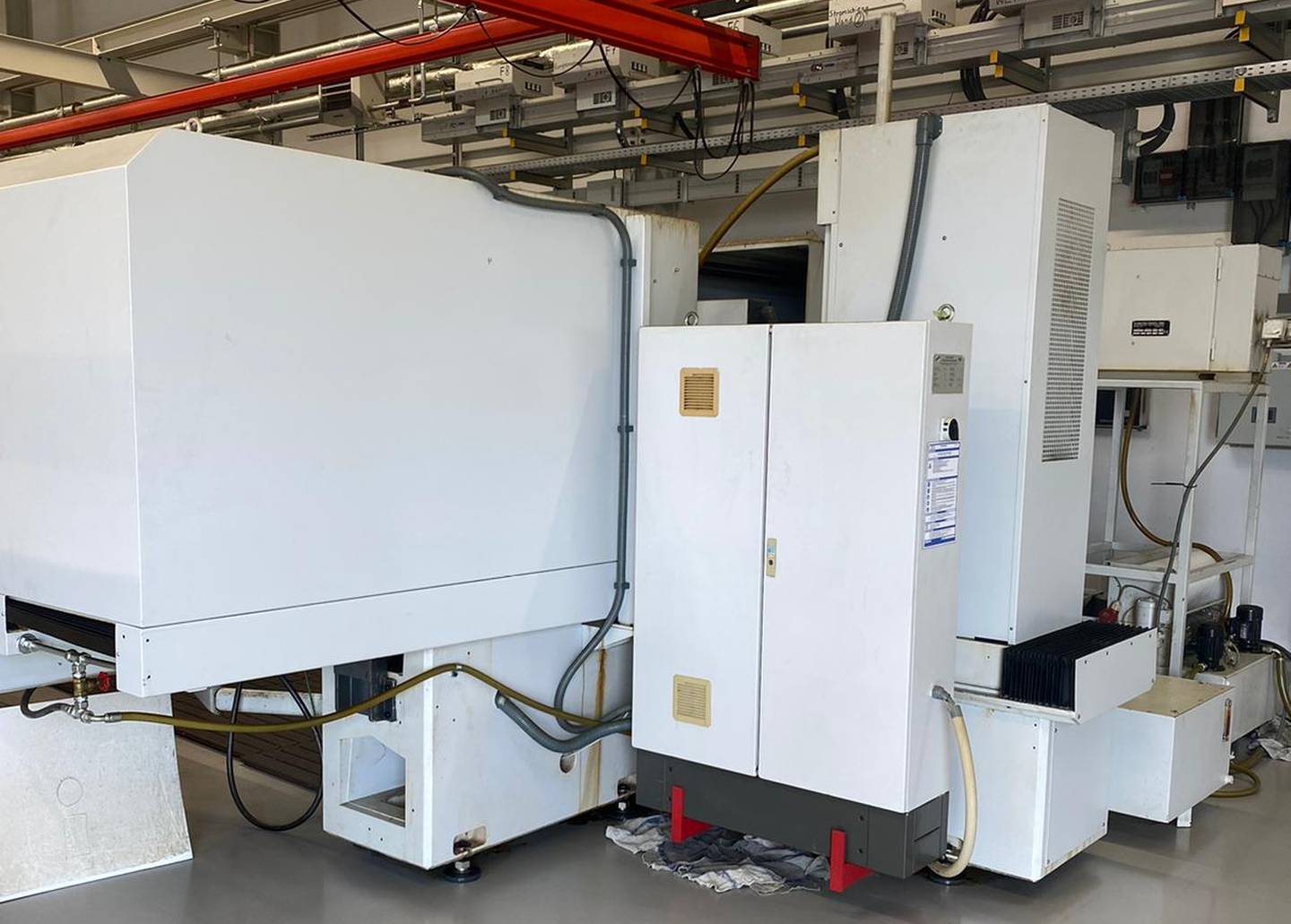

| Encombrement buffet électrique: | |
| Longueur | 1200 mm |
| Largeur | 500 mm |
| Hauteur | 1900 mm |
| Accessoires divers: | |

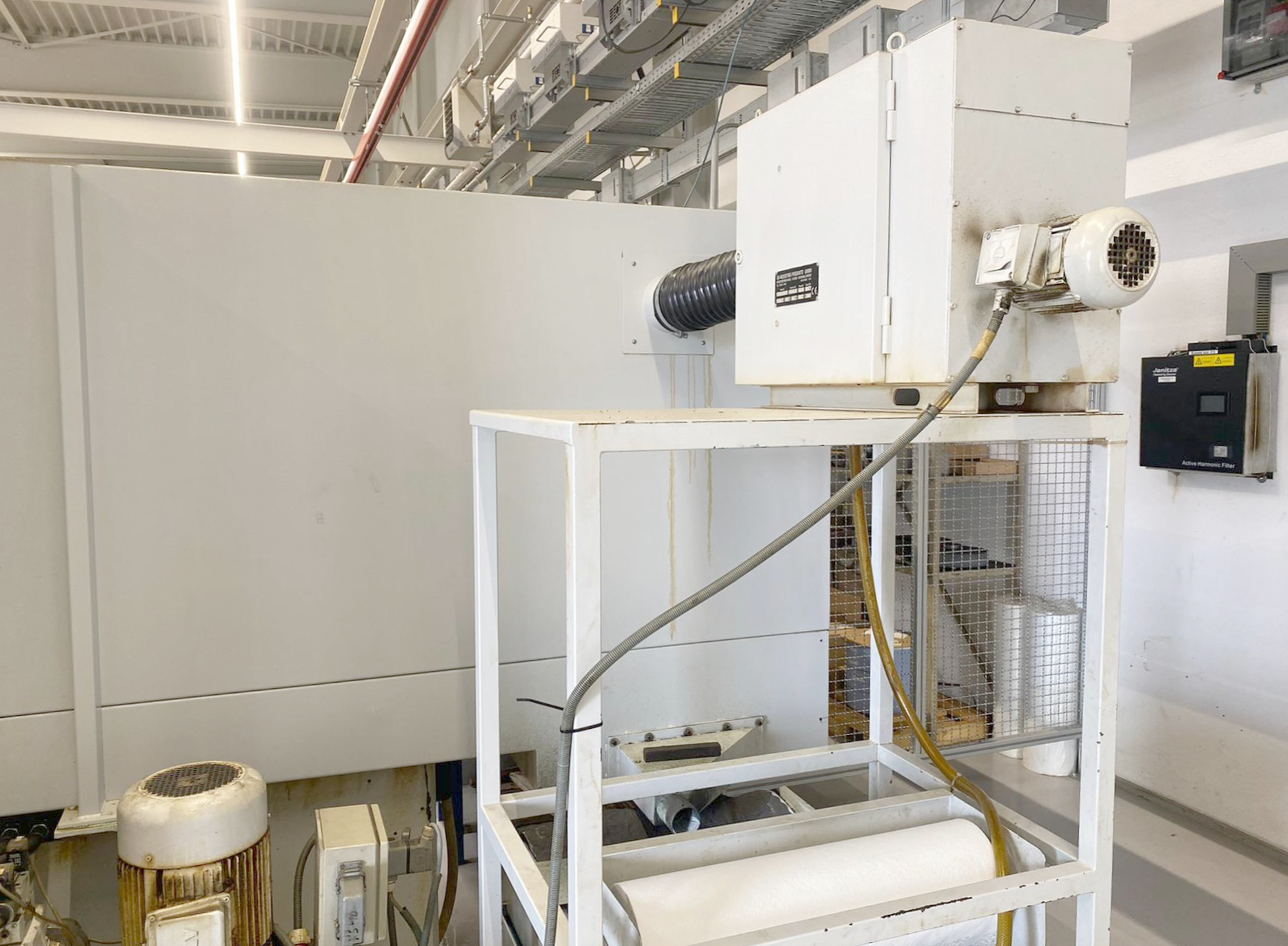

| Filtration par papier | |

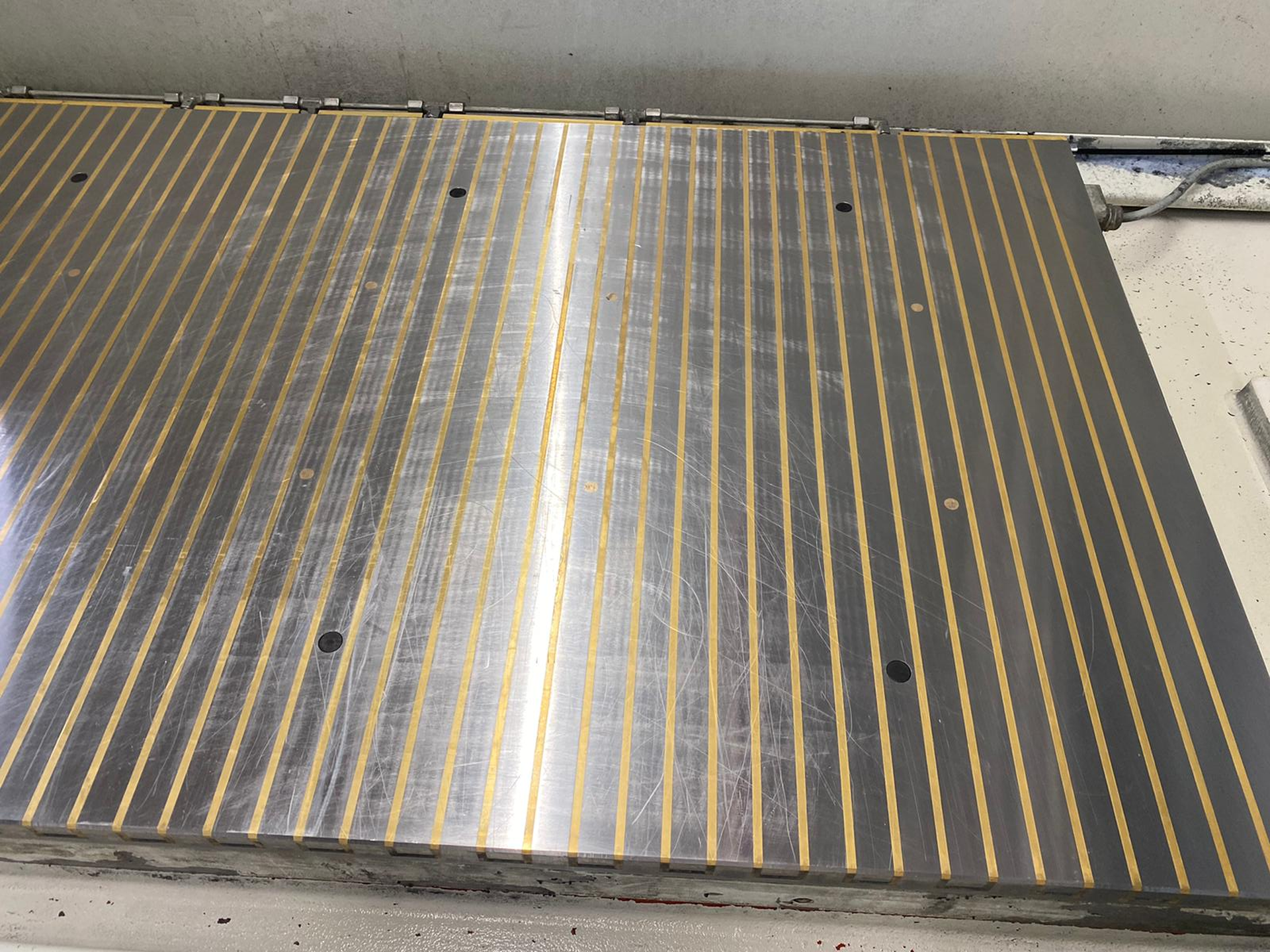

| Plateau magnétique électrique: | |
| Longueur | 1200 mm |
| Largeur | 600 mm |
| Appareil à dresser les meules | |
| Lampe | |
| Graissage central |
