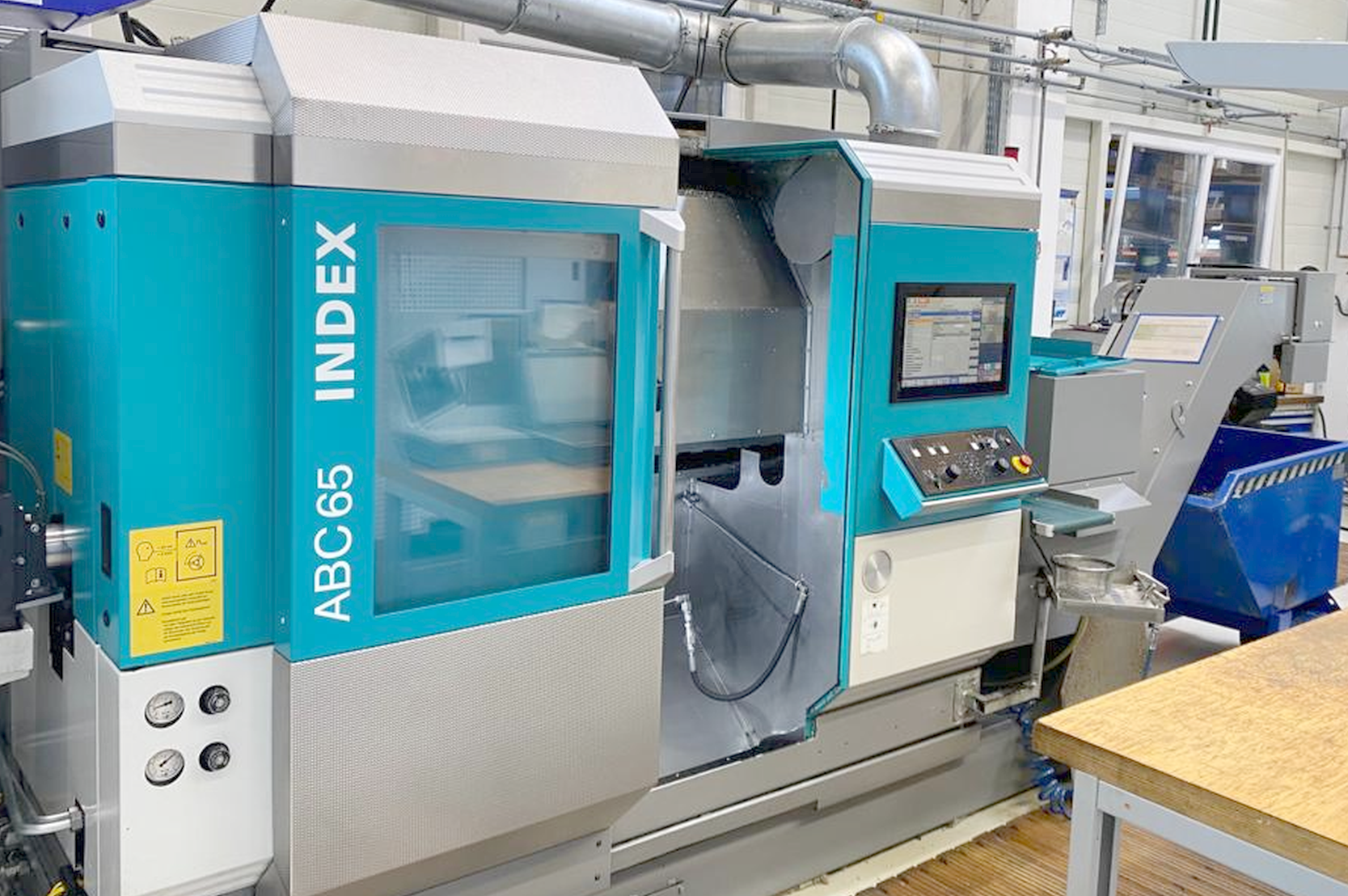

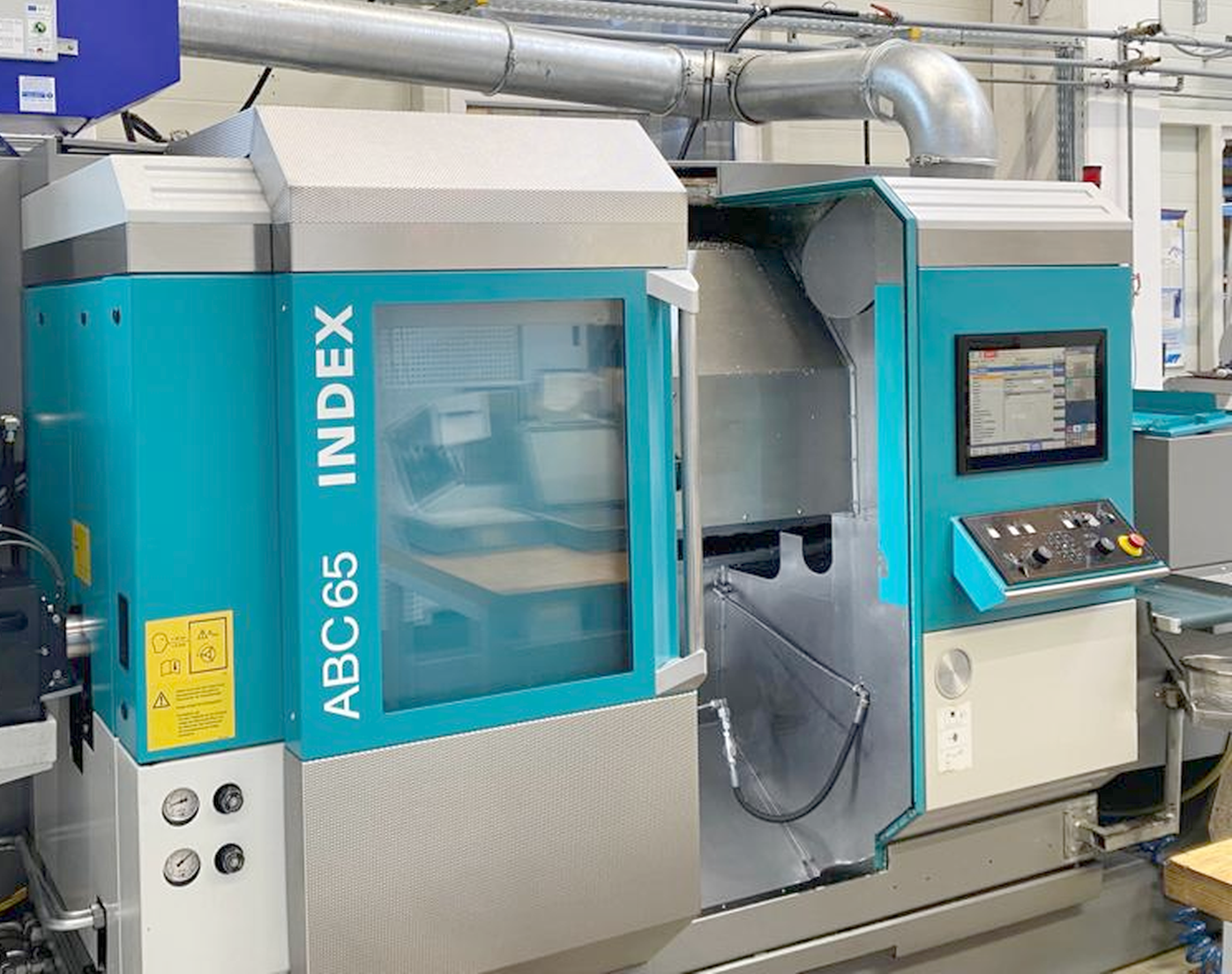

INDEX ABC 65 est un centre de tournage/fraisage/perçage CNC INDEX, conçu pour précision, grande exactitude et fiabilité. Capacités: 2 broches de tournage, 2 revolvers; alésage broche 65 mm; diamètres 140/110 mm; courses Z300 X140 Y100 mm; positions revolver 10/9 (arrière 8). Caractéristiques: broche principale 0–6000 tr/min (variable), 25/35 kW, couple 80/120 Nm; contre‑broche 6000 tr/min, 5/9 kW; outils motorisés 7.5/9 kW; porte‑outil 45 mm; index 0,4 s; rapids X30/Z50 m/min; alimentation 3x400 V 50 Hz; puissance installée 41 kW; poids ~6500 kg; dimensions 3600×1280×1950 mm. Accessoires: refroidissement 300 l, haute pression 80 bar, filtration papier, lampe, dispositif de pinces, interface USB, convoyeur, évacuation copeaux, jeu porte‑outils. Permet tolérances serrées; applications typiques: automobile, horlogerie, aérospatial, médical, construction d’outils.
| Nombre de broches de tournage | 2 |
| Nombre de revolvers | 2 |
| Tête de broche | ISO 702/1 |
| Alésage de la broche | 65 mm |
| Diamètre de broches | 140 mm |

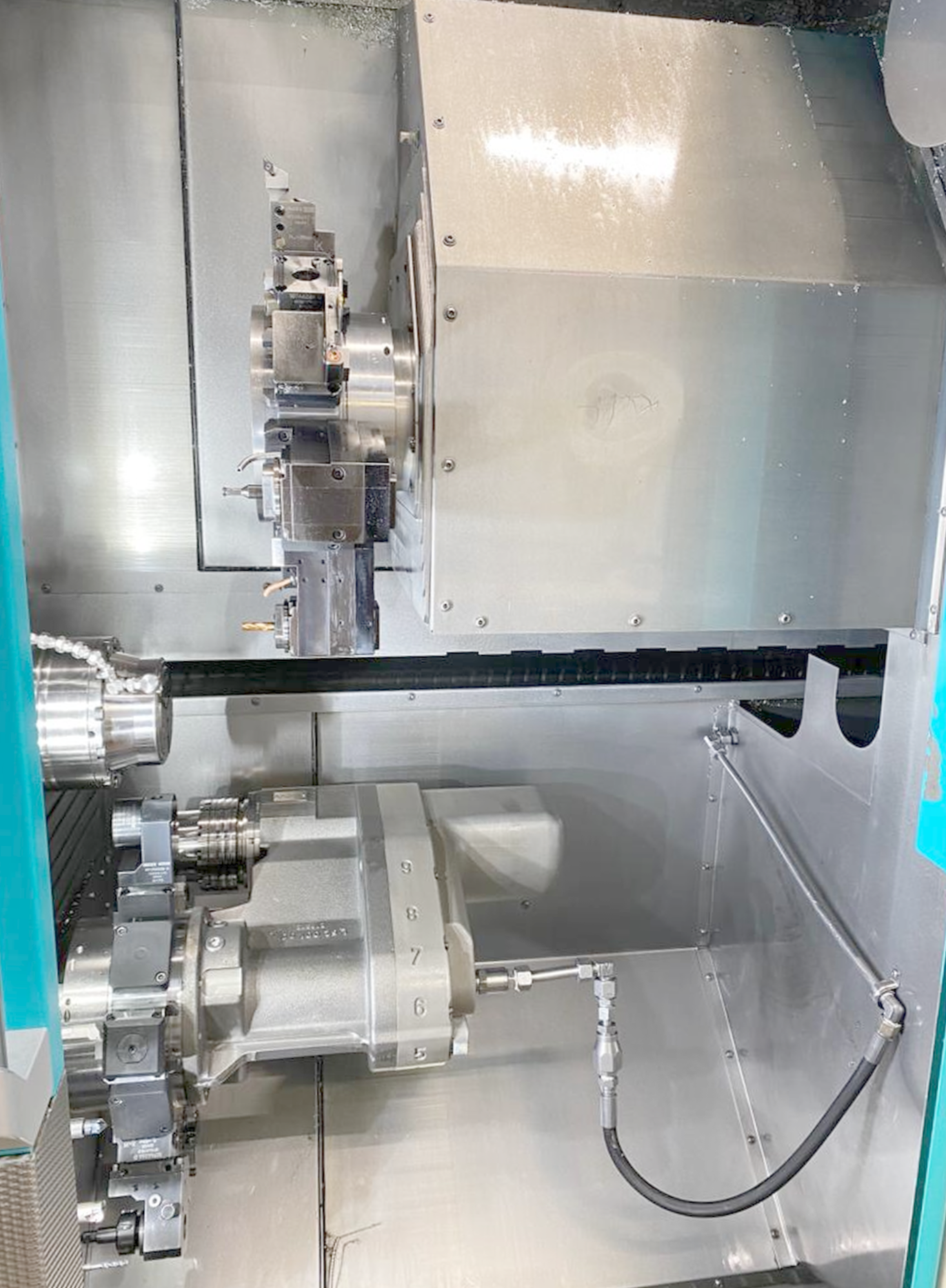

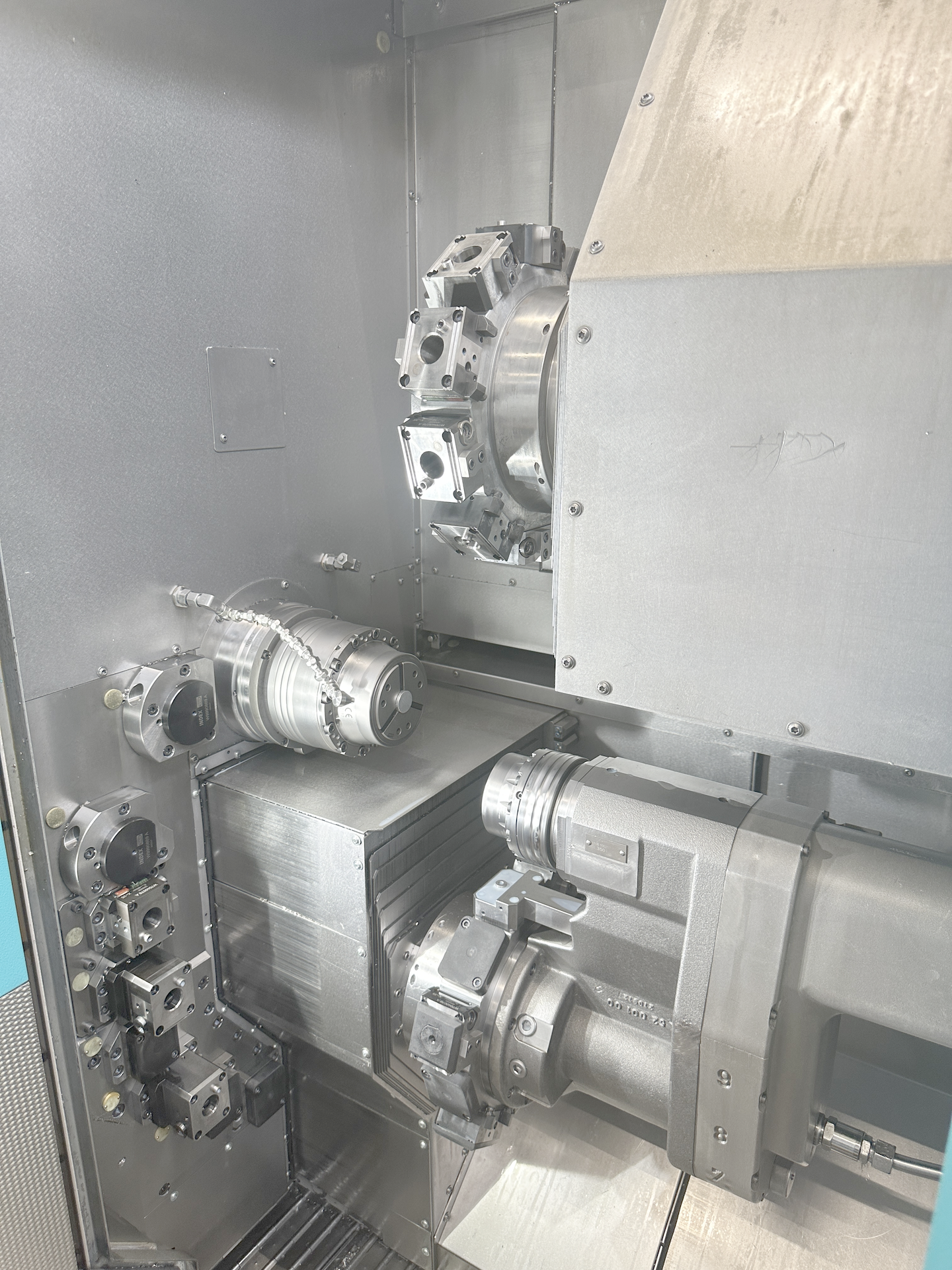

| Chariot revolver: | |
| Chariot 1: | |
| Course longitudinale (axe-Z) | 300 mm |
| Course transversale (axe X) | 140 mm |
| Course transversale (Y) | 100 mm |
| Chariot 2: | |
| Course longitudinale (axe-Z) | 300 mm |
| Course transversale (axe X) | 140 mm |
| Course transversale (Y) | 100 mm |
| Chariot revolver: Nombre | 2 |

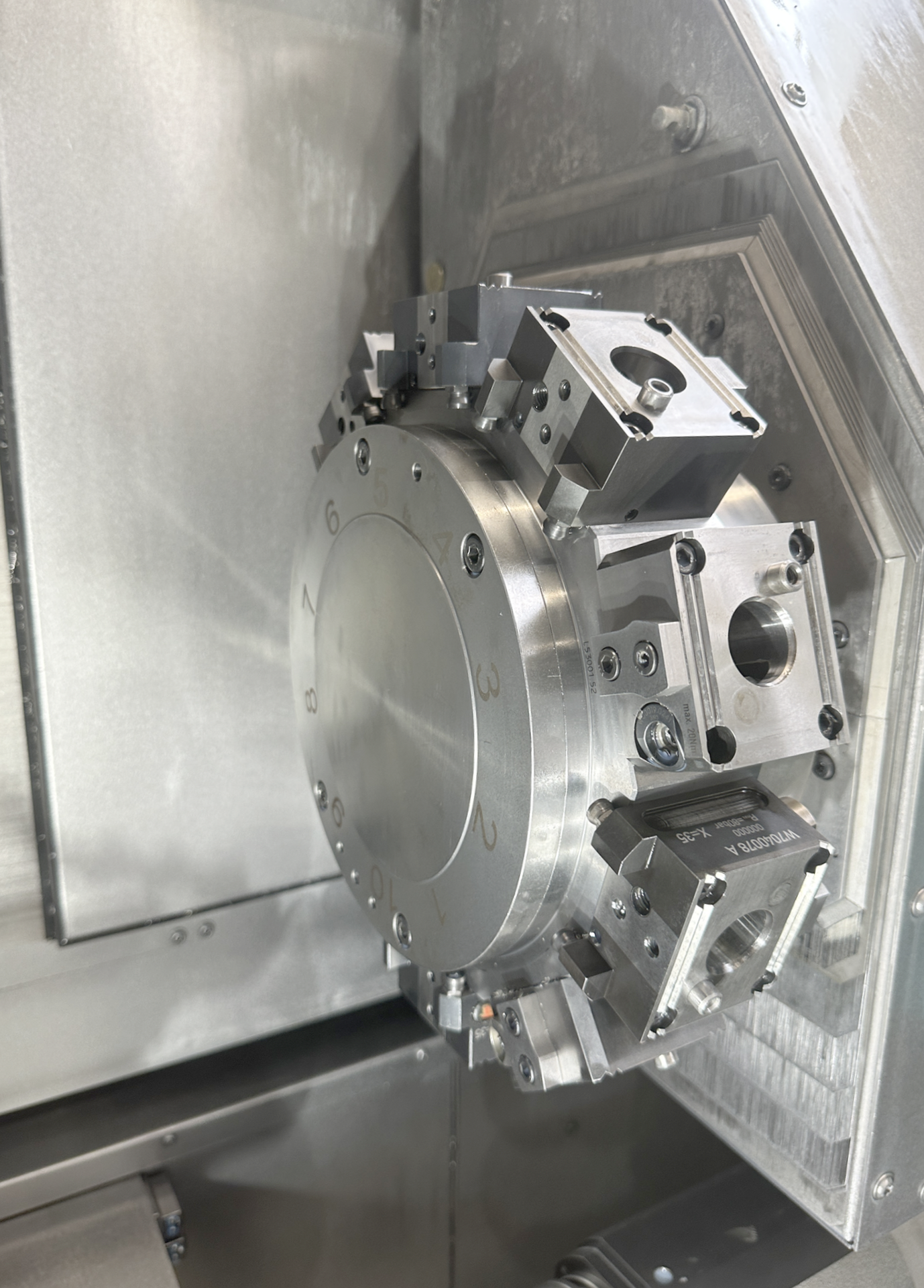

| Nombre de positions revolver 1 | 10 |
| Nombre de positions revolver 2 | 9 |
| Nombre de positions (pour réprise) | 8 |
| Outils tournants revolver 1 | 10 |
| Outils tournants revolver 2 | 9 |
| Outils tournants (pour réprise) | 5 |
| Vitesses de broche | 12000 t/min |
| Coupe transversale de la tige de l'outil | 45 mm |
| Puissance porte outils tournant | 7.5 / 9 kW |
| Temps d'indexage | 0.4 s |
| Broche principale: | |
| Axe-C (broche, résolution) | 0.001 ° |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 6000 t/min |
| Puissance de la broche | 25 / 35 kW |
| Couple maximum | 80 / 120 Nm |

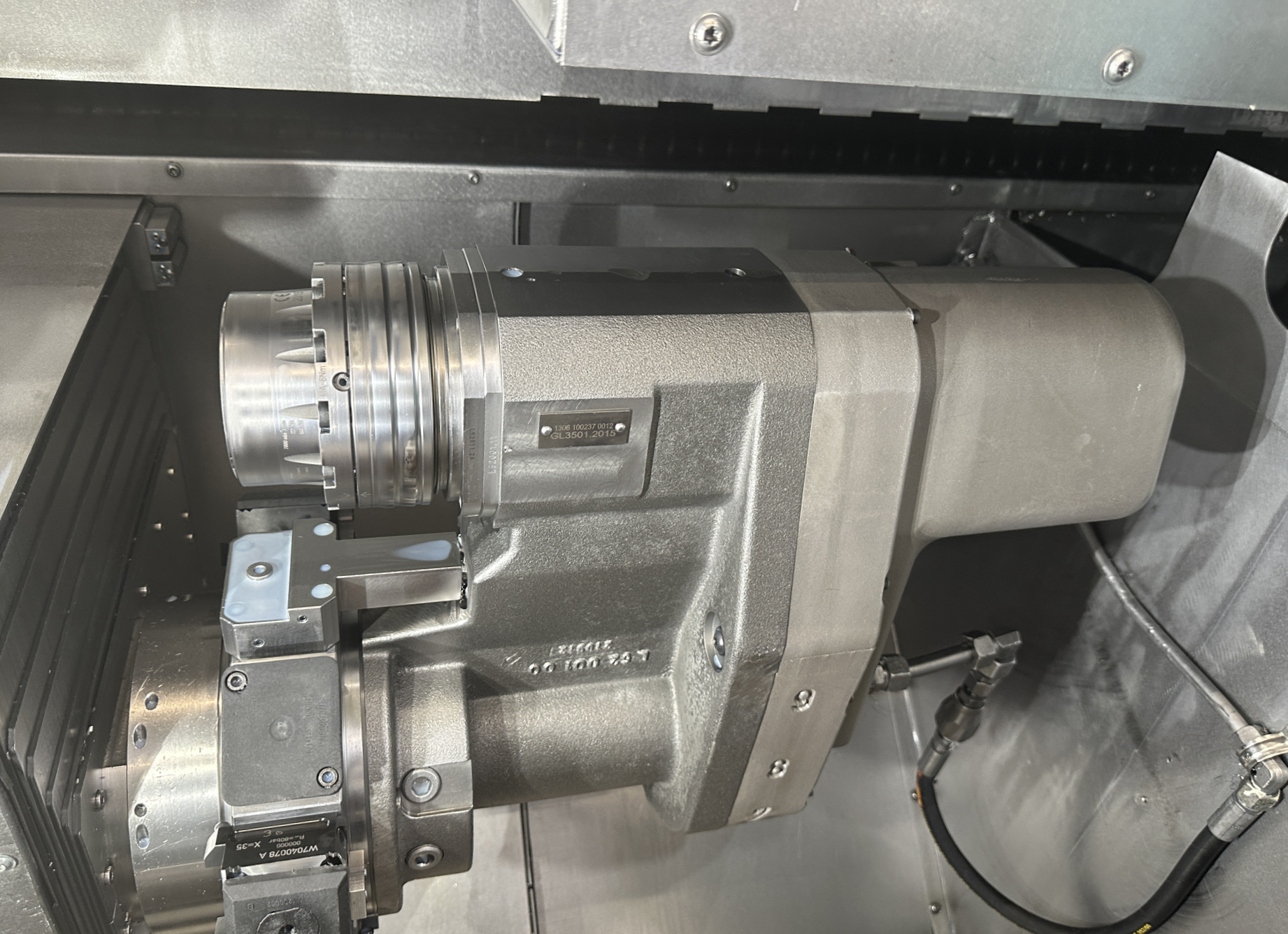

| Poupée de reprise mobile : | |
| Vitesse de broche max. | 6000 t/min |
| Passage de broche | 65 mm |
| Diamètre de la broche | 110 mm |
| Axe-C (broche, résolution) | ° |
| Puissance contre-broche | 5 / 9 kW |
| Couple maximum | 10.5 / 20 Nm |
| Rapid traverse X | 30 m/min |
| Rapid traverse Z | 50 m/min |

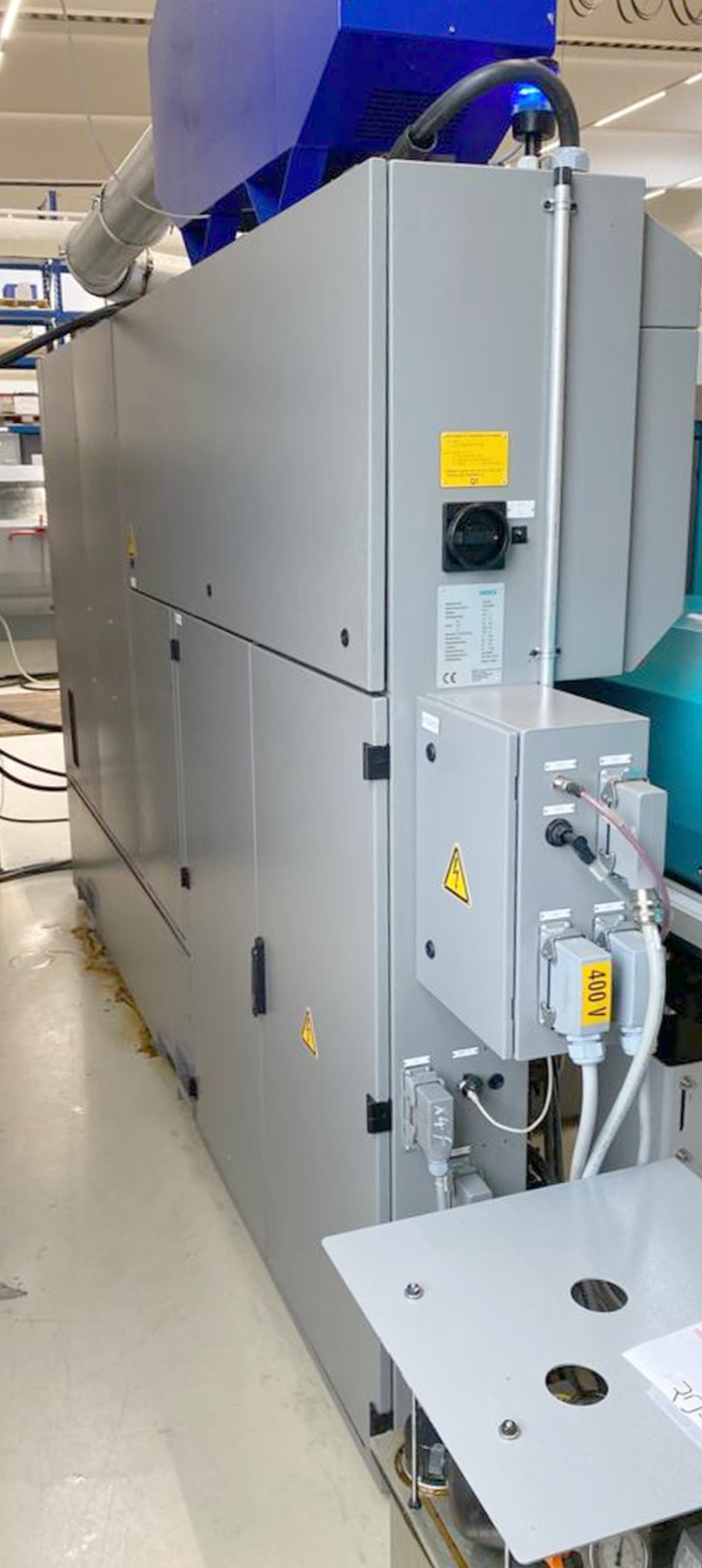

| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 41 kW |
| Poids de la machine env. | 6500 kg |
| Encombrement machine: | |
| Longueur | 3600 mm |
| Largeur | 1280 mm |
| Hauteur | 1950 mm |
| Accessoires divers: | |
| Dispositif pour pinces | |
| Lampe | |

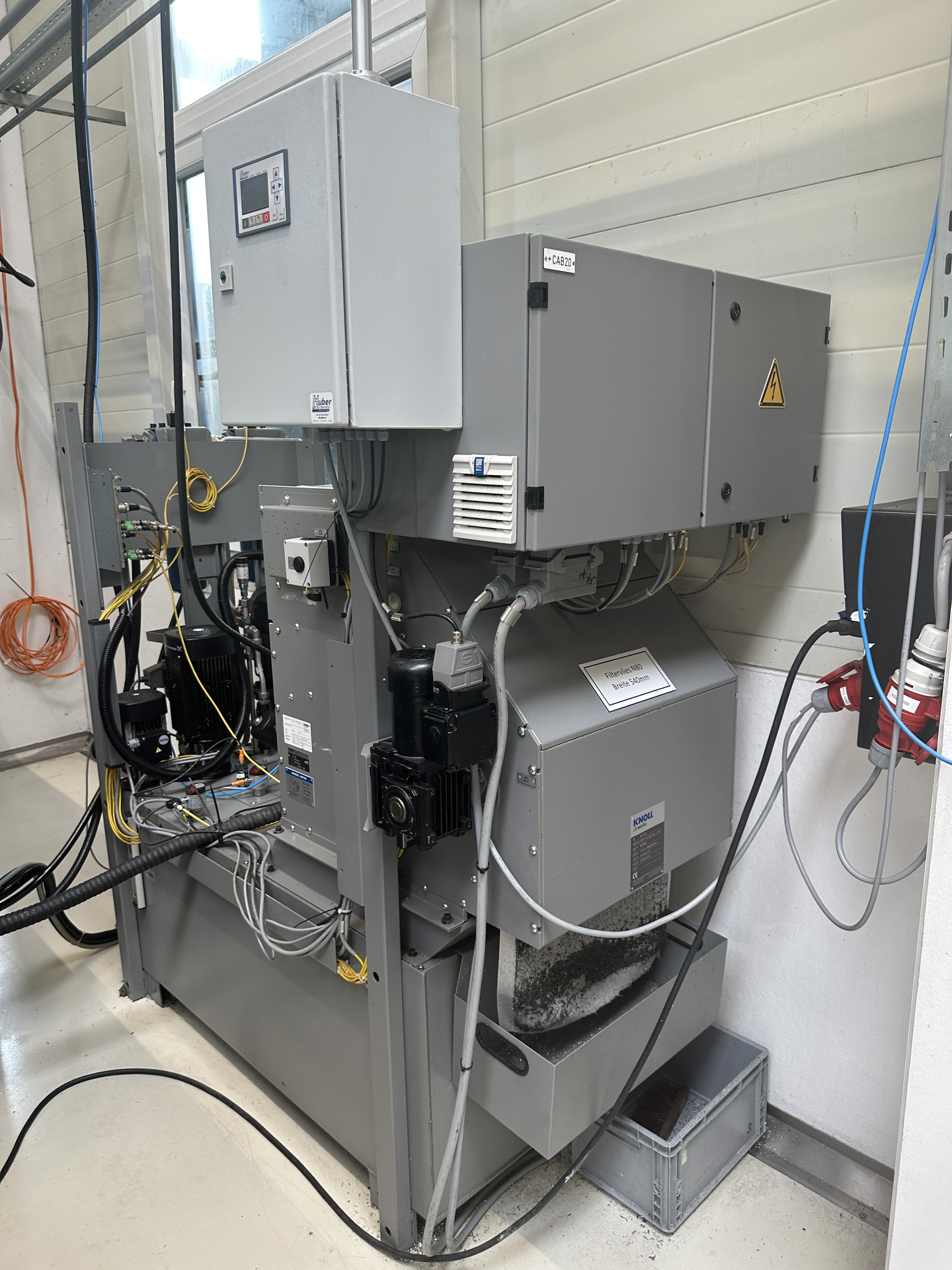

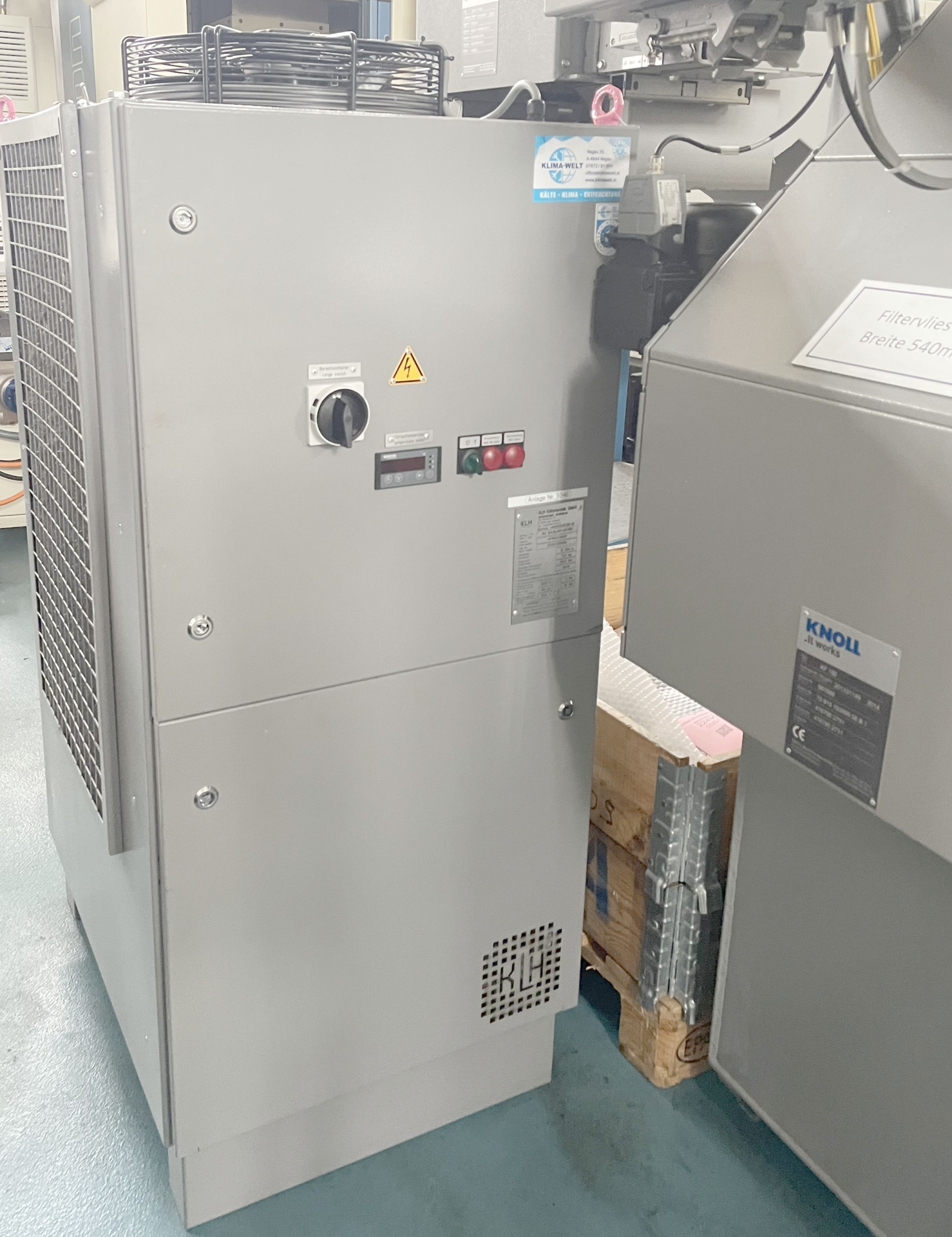

| Refroidisseur d'eau | |
| Dispositif d'arrosage | 300 l |
| Lubrification haute pression | 80 bar |
| Filtration par papier | |
| Interface USB | |
| Retrait automatique des pièces | |
| Transporteur pièces en bande | |

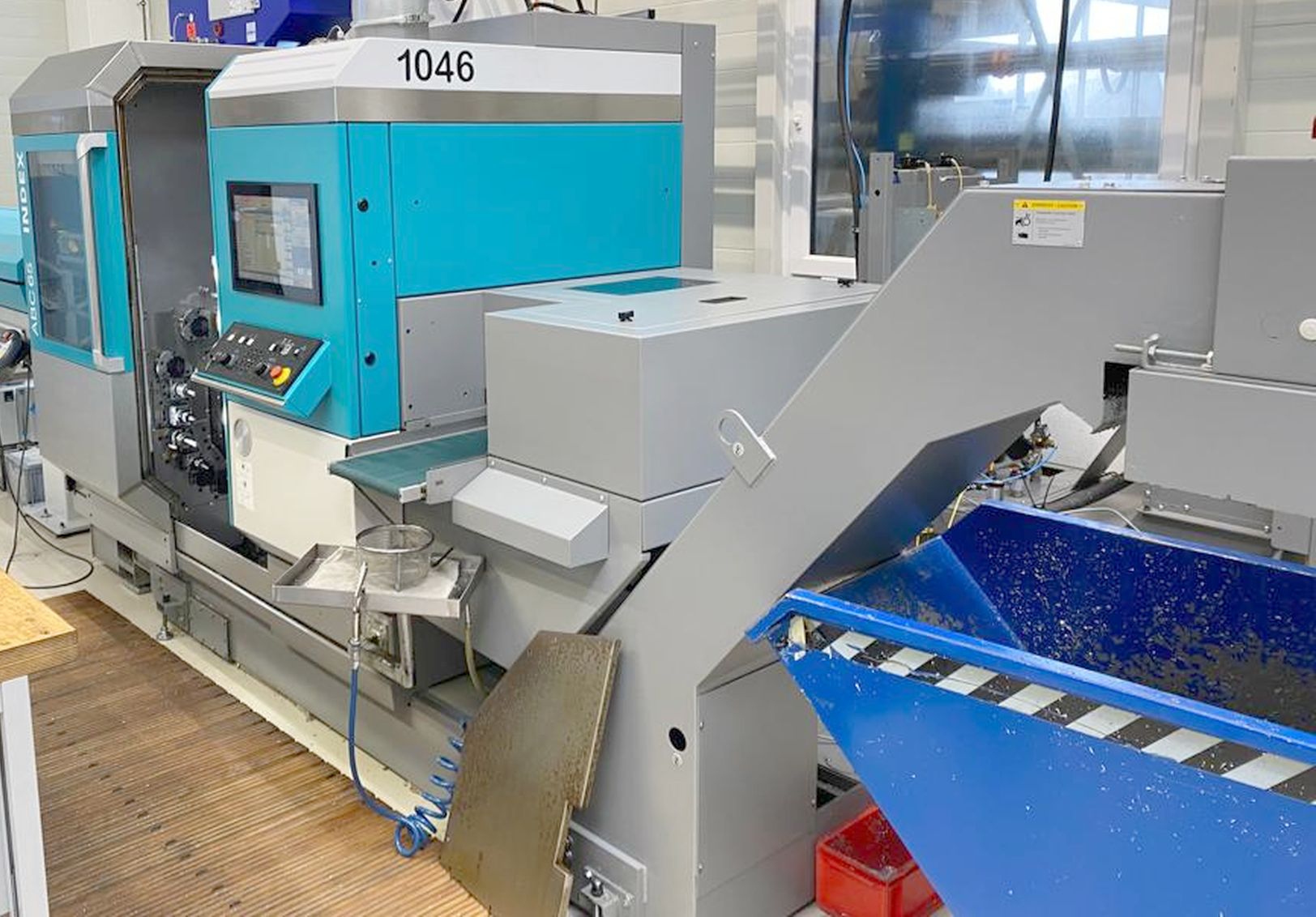

| Evacuateur de copeaux | |

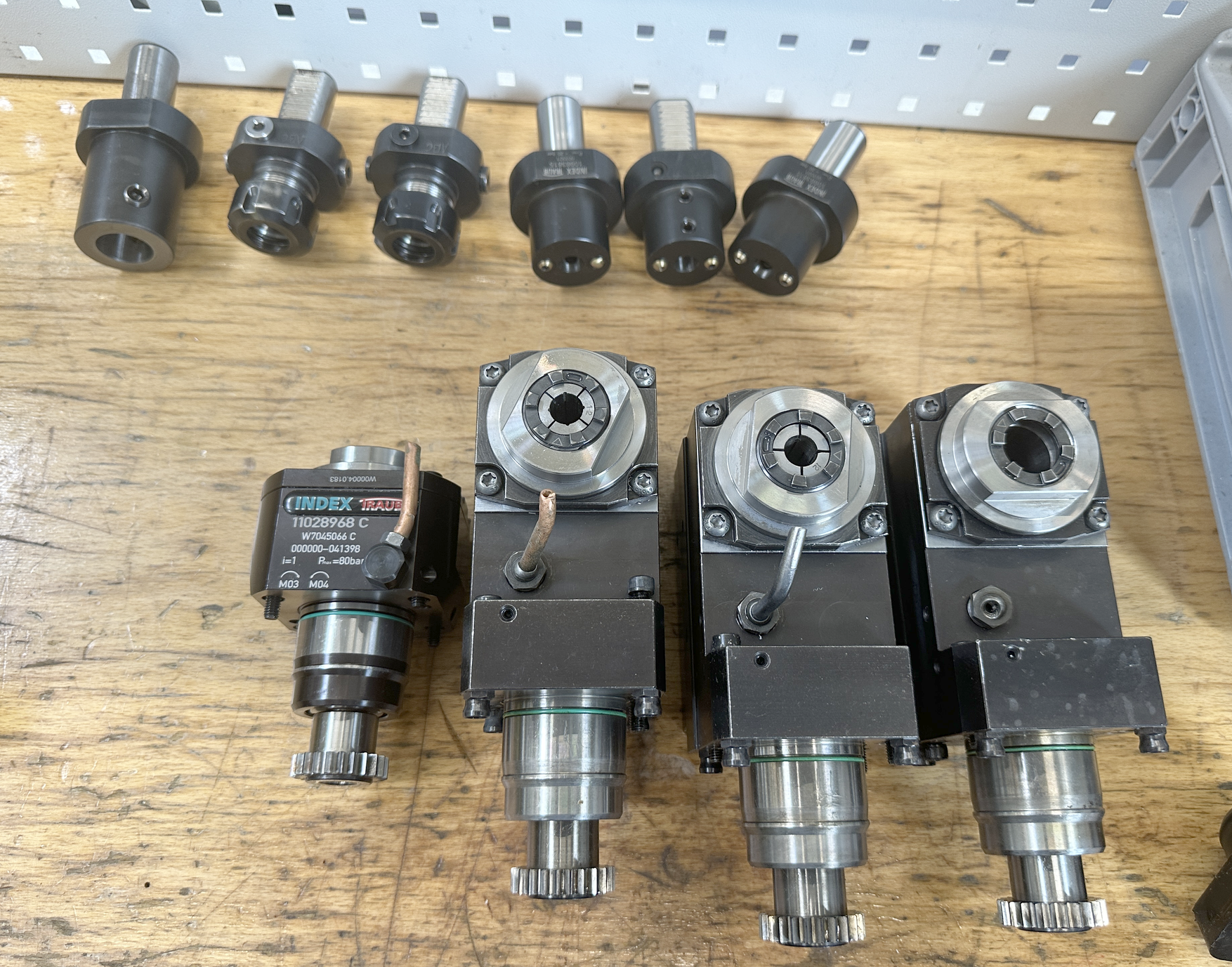

| Jeu de porte-outils | |
| Remarques: | |
| Axe Z révisé | 2023 |
