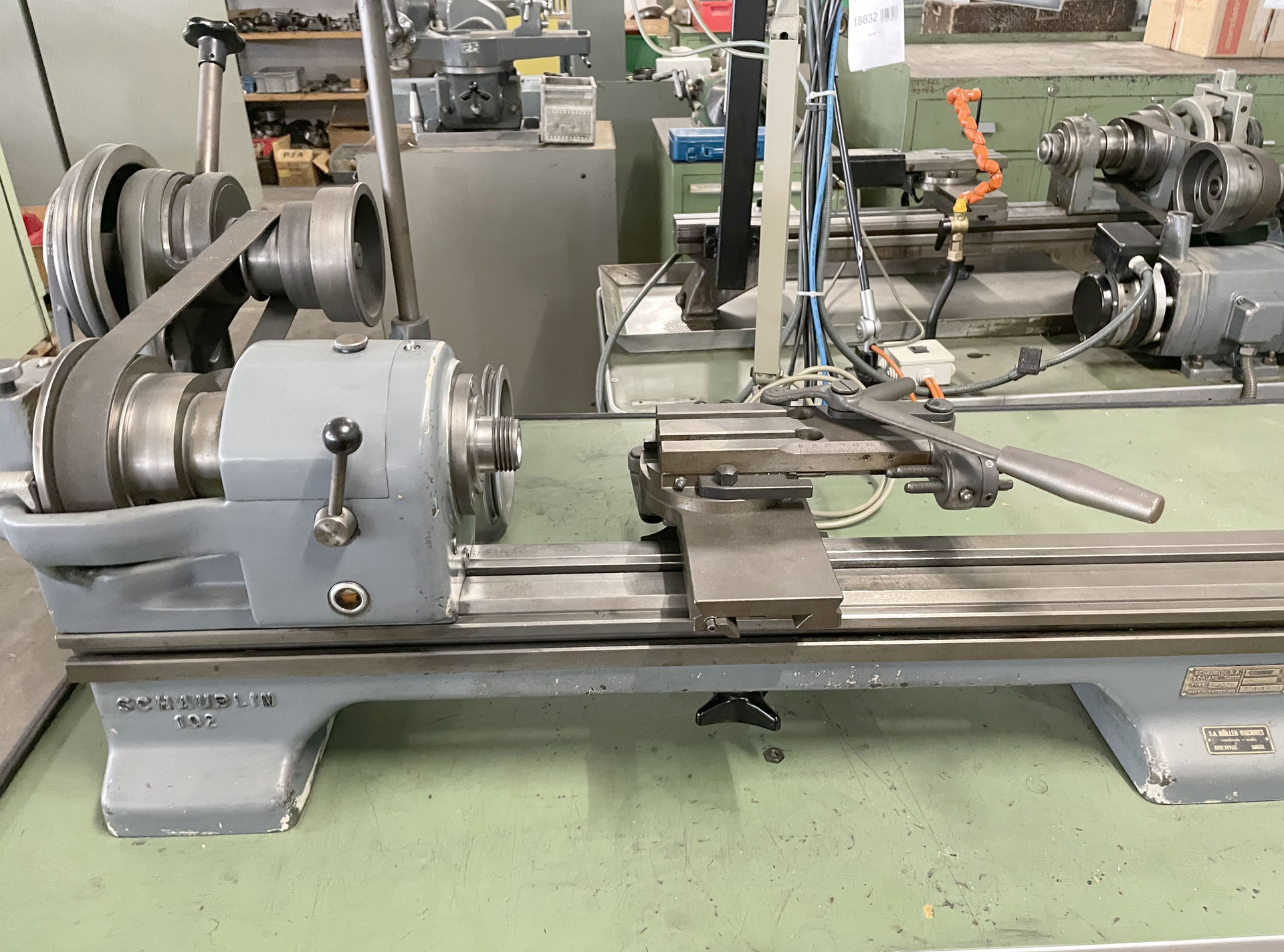

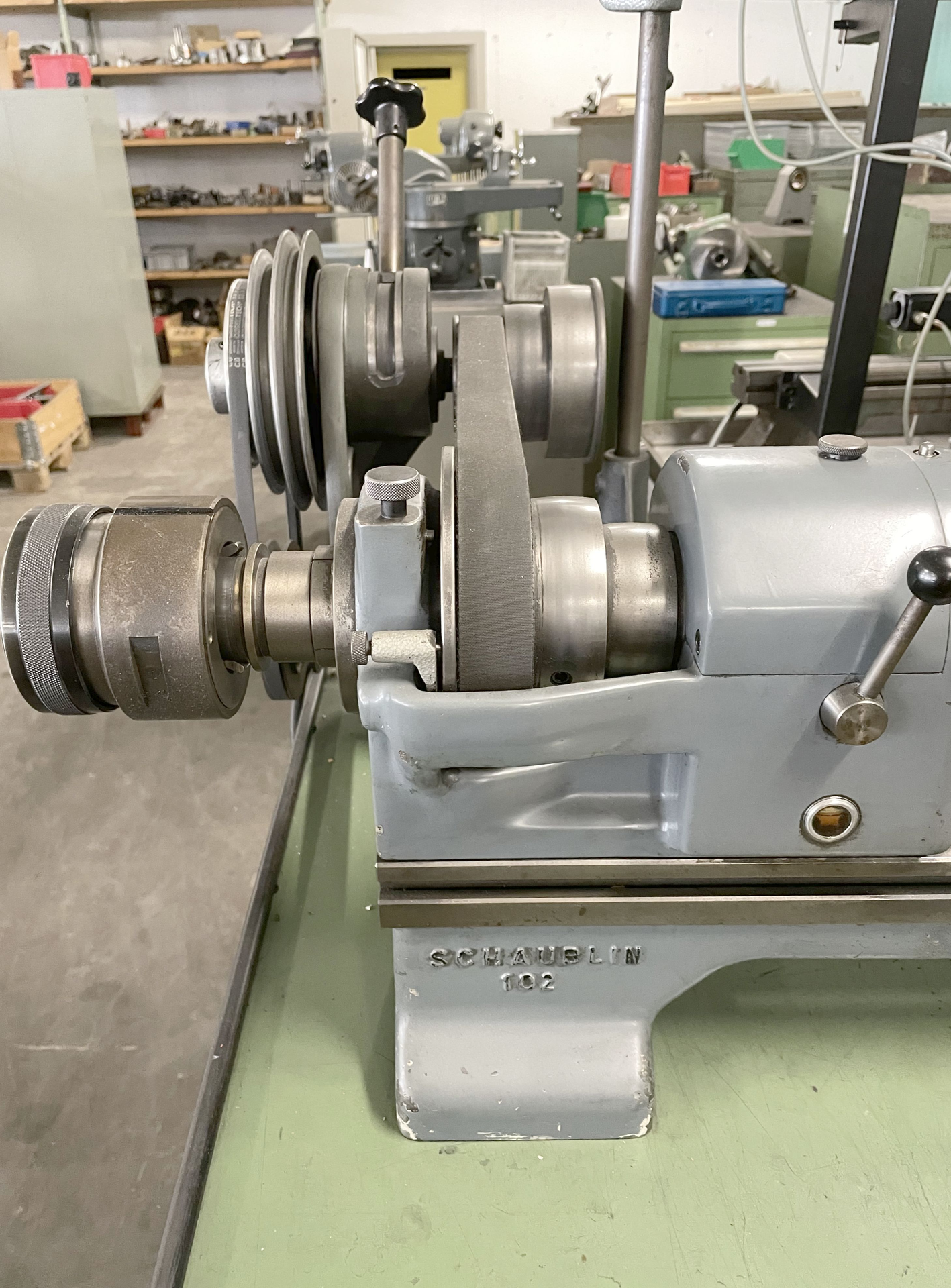

SCHAUBLIN 102
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
SCHAUBLIN 102 est un tour pour outilleurs de haute précision, conçu pour offrir grande exactitude et fiabilité. Capacités : hauteur de pointes 102 mm, distance entre pointes 350 mm, diamètre au-dessus du chariot 120 mm, au-dessus du banc 200 mm, alésage de broche 20 mm, pince type 20 W, cône contre-poupée 2 CM. Caractéristiques : vitesses 55–3000 t/min, moteur broche 1.5 CV, puissance totale 2 CV, alimentation 3x 380 V 50 Hz, poids ~500 kg, dimensions L1300×l600×h1300 mm ; établi L2000×l800×h900 mm. Permet d’atteindre des tolérances serrées ; secteurs : horlogerie, outillage, automobile, aéronautique, médical.
| Hauteur de pointes | 102 mm |
| Distance entre pointes | 350 mm |
| Diamètre admis au-dessus du chariot | 120 mm |
| Diamètre admis au-dessus du banc | 200 mm |
| Alésage de la broche | 20 mm |
| Pince type | 20 W |
| Nez de broche : Filetage | |
| Vitesses de broche: | |
| de | 55 t/min |
| à | 3000 t/min |
| Cône de la contre-poupée : | 2 CM |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1.5 CV |
| Puissance totale installée | 2 CV |
| Poids de la machine env. | 500 kg |
| Encombrement machine: | |
| Longueur | 1300 mm |
| Largeur | 600 mm |
| Hauteur | 1300 mm |
| Accessoires divers: | |

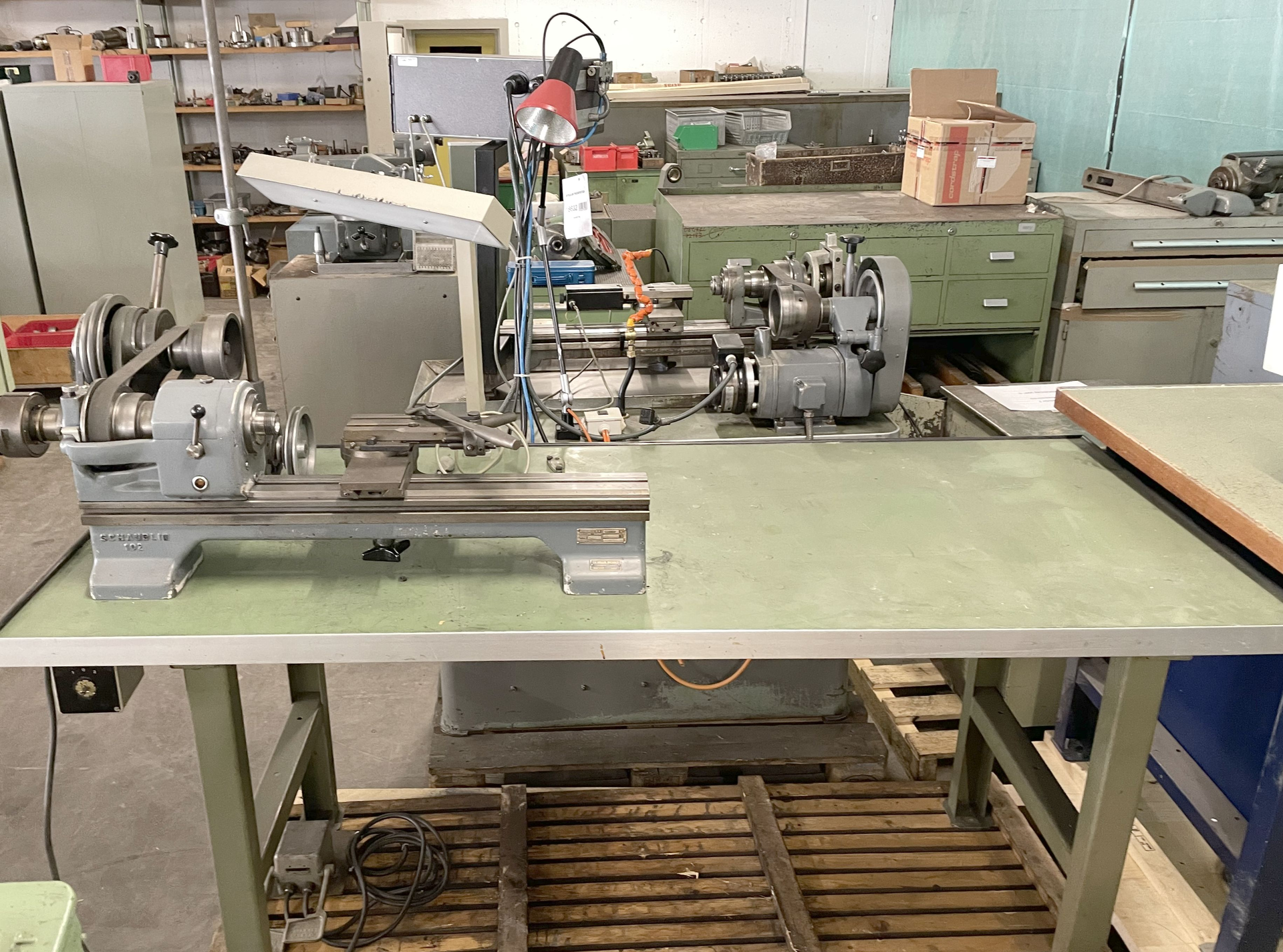

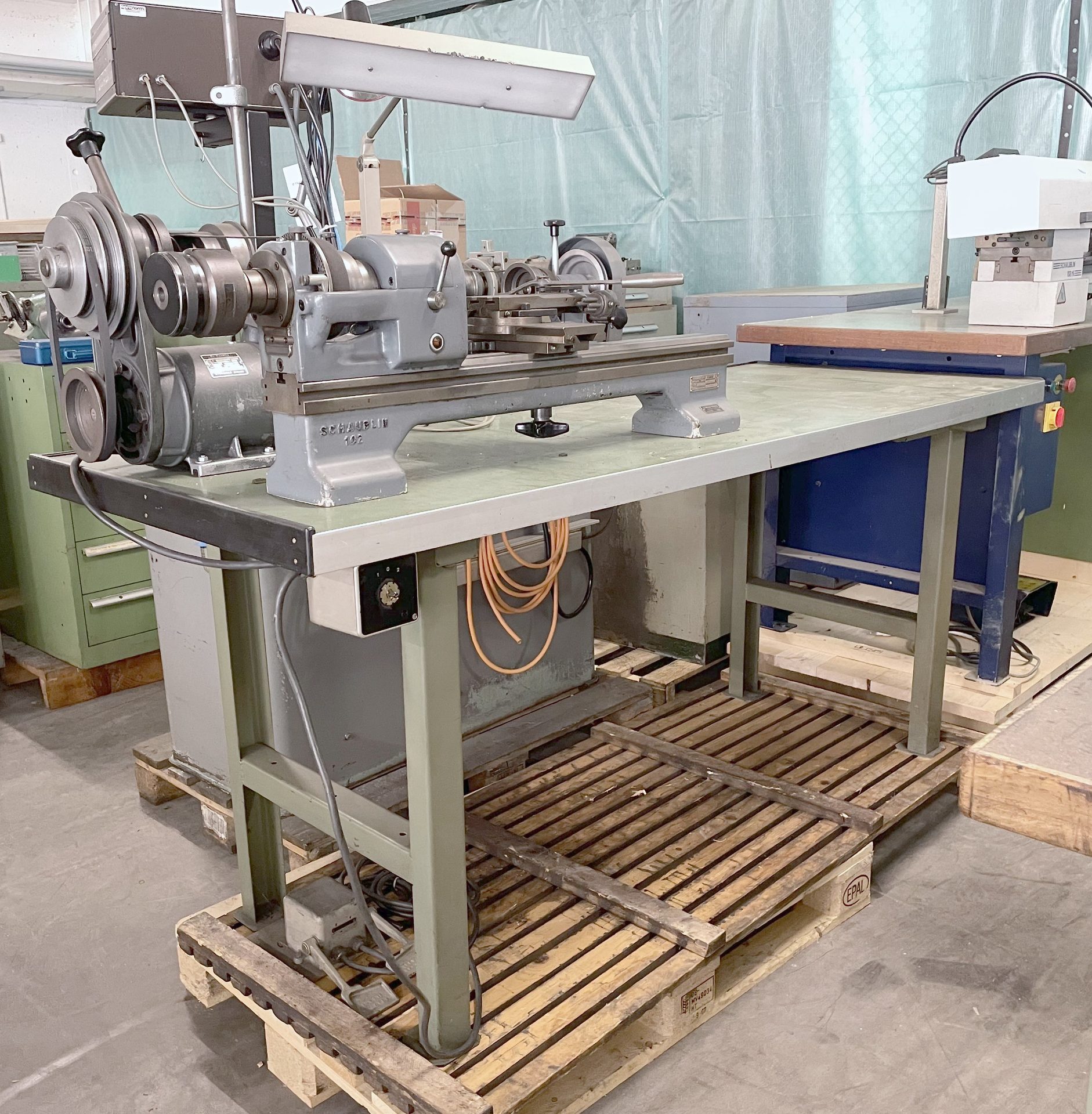

| Version pour établi: | |
| Etabli: | |
| Longueur | 2000 mm |
| Largeur | 800 mm |
| Hauteur | 900 mm |
| Lampe | |
| Dispositif de serrage rapide | |
| Chariot à levier |
