EMAG VL5i
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

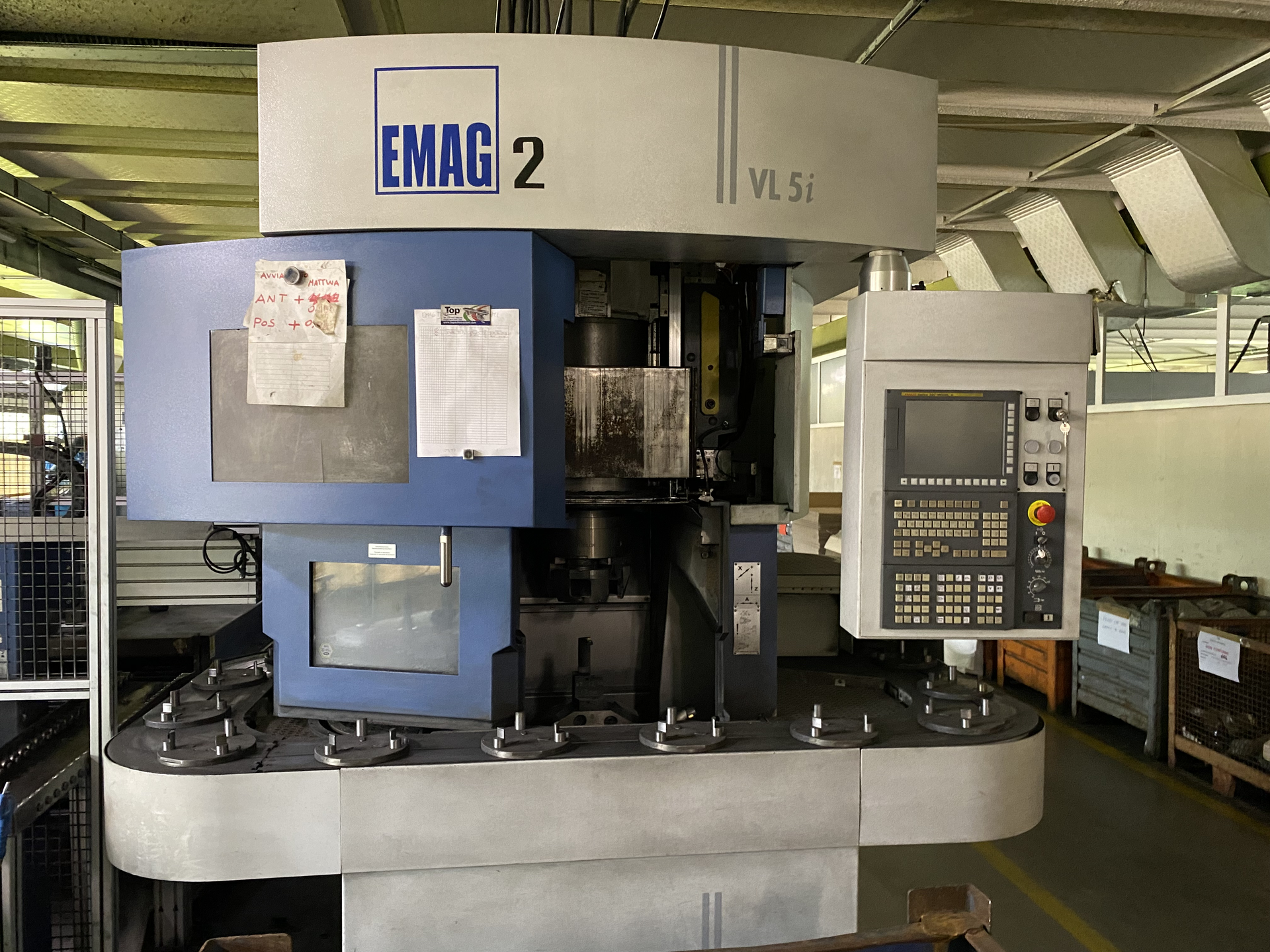

EMAG VL5i est un tour vertical CNC pour usinages haute précision, exactitude et fiabilité. Capacités: 2 axes; diamètre au‑dessus du banc 270 mm; Ø max 220 mm; longueur max 175 mm; courses Z 300 mm, X 660 mm; revolver 12 positions. Caractéristiques: vitesses broche jusqu'à 6000 tr/min (variateur 0–4500), puissance broche 18/27 kW, outils entraînés 8,5 kW, couple 200–300 Nm, rapids X 60/Z 30 m/min; air 5,5 bar; 400 V 3x 50 Hz; puissance installée 36 kW; poids ≈7500 kg; dimensions L4185×l2266×h3200 mm. Équipement: arrosage 315 l. Adapté à tolérances serrées en automobile, aérospatial, médical, outillage et horlogerie.
| Nombre d'axes total | 2 |
| Diamètre admis au-dessus du banc | 270 mm |
| Longueur de tournage maximale | 175 mm |
| Diamètre de tournage max. | 220 mm |
| Chariot revolver: | |
| Courses: | |
| Course longitudinale (axe-Z) | 300 mm |
| Course transversale (axe X) | 660 mm |

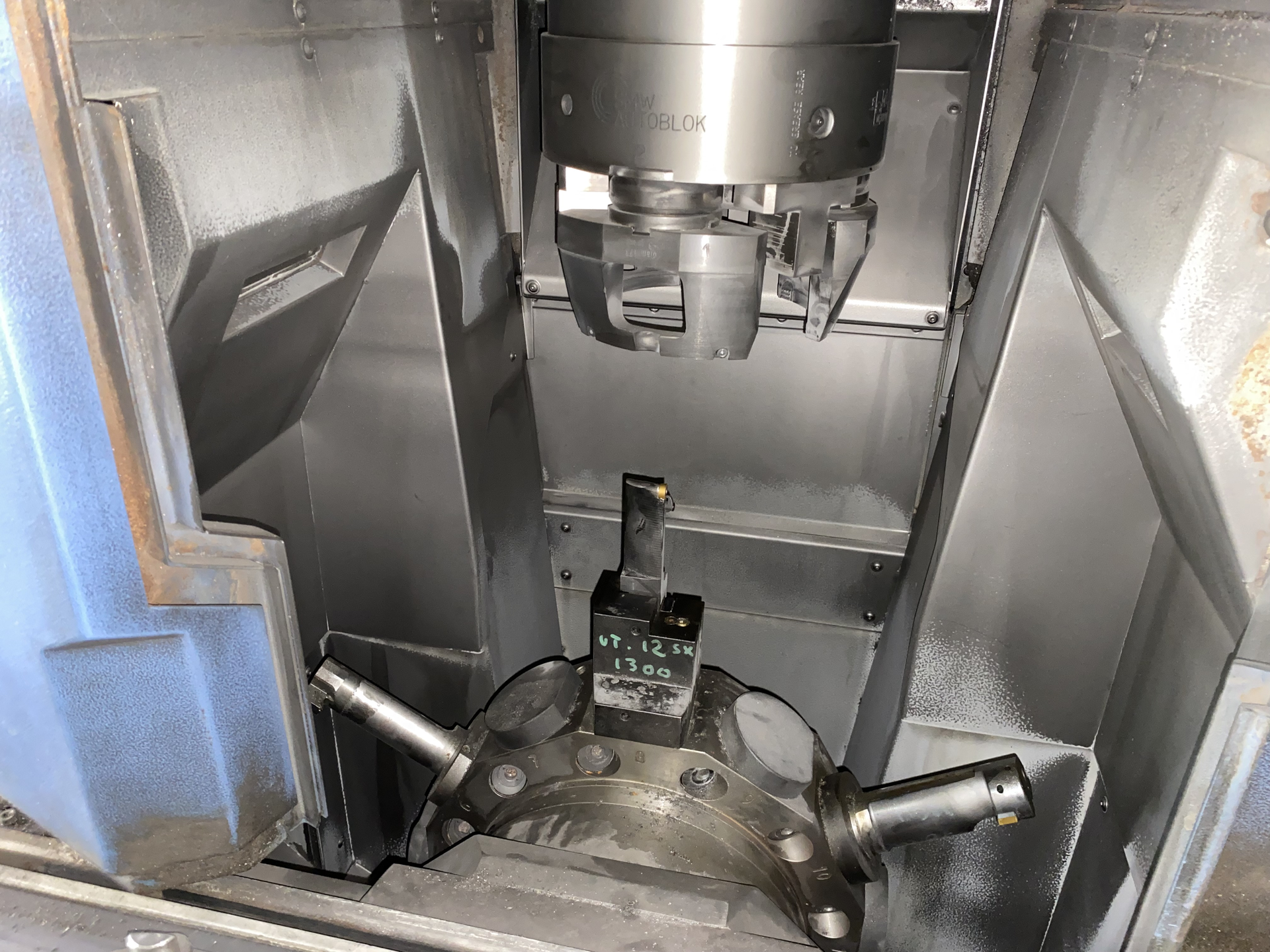

| Revolver: | |
| Nombre de positions | 12 |
| Vitesses de broche | 6000 t/min |
| Puissance porte outils tournant | 8.5 kW |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 4500 t/min |
| Puissance de la broche | 18 / 27 kW |
| Couple maximum | 200 - 300 Nm |
| Rapid traverse X | 60 m/min |
| Rapid traverse Z | 30 m/min |
| Branchement à l'air comprimé | 5.5 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 36 kW |
| Poids de la machine env. | 7500 kg |
| Encombrement machine: | |
| Longueur | 4185 mm |
| Largeur | 2266 mm |
| Hauteur | 3200 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | 315 l |

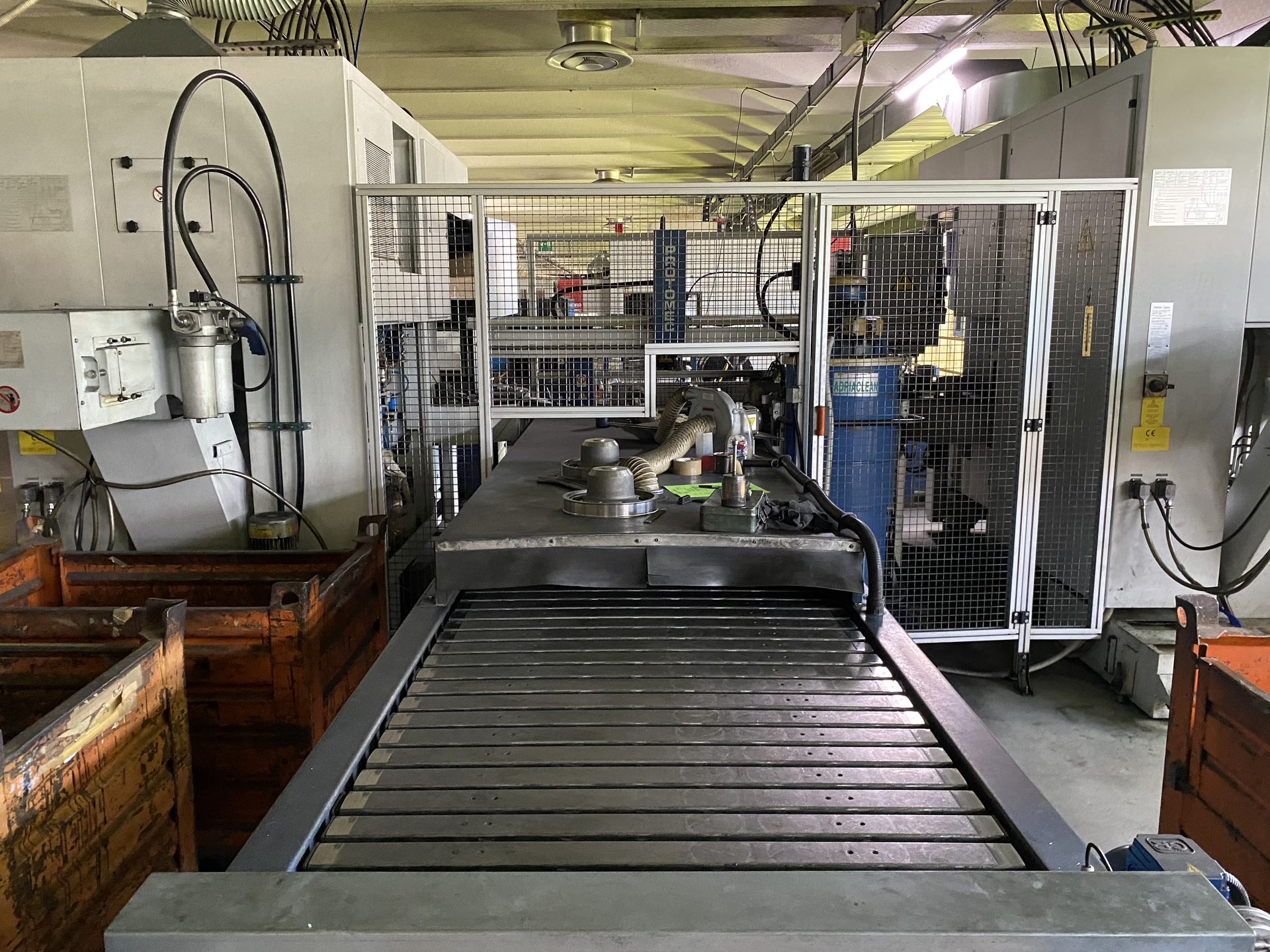

| Evacuateur de copeaux |
