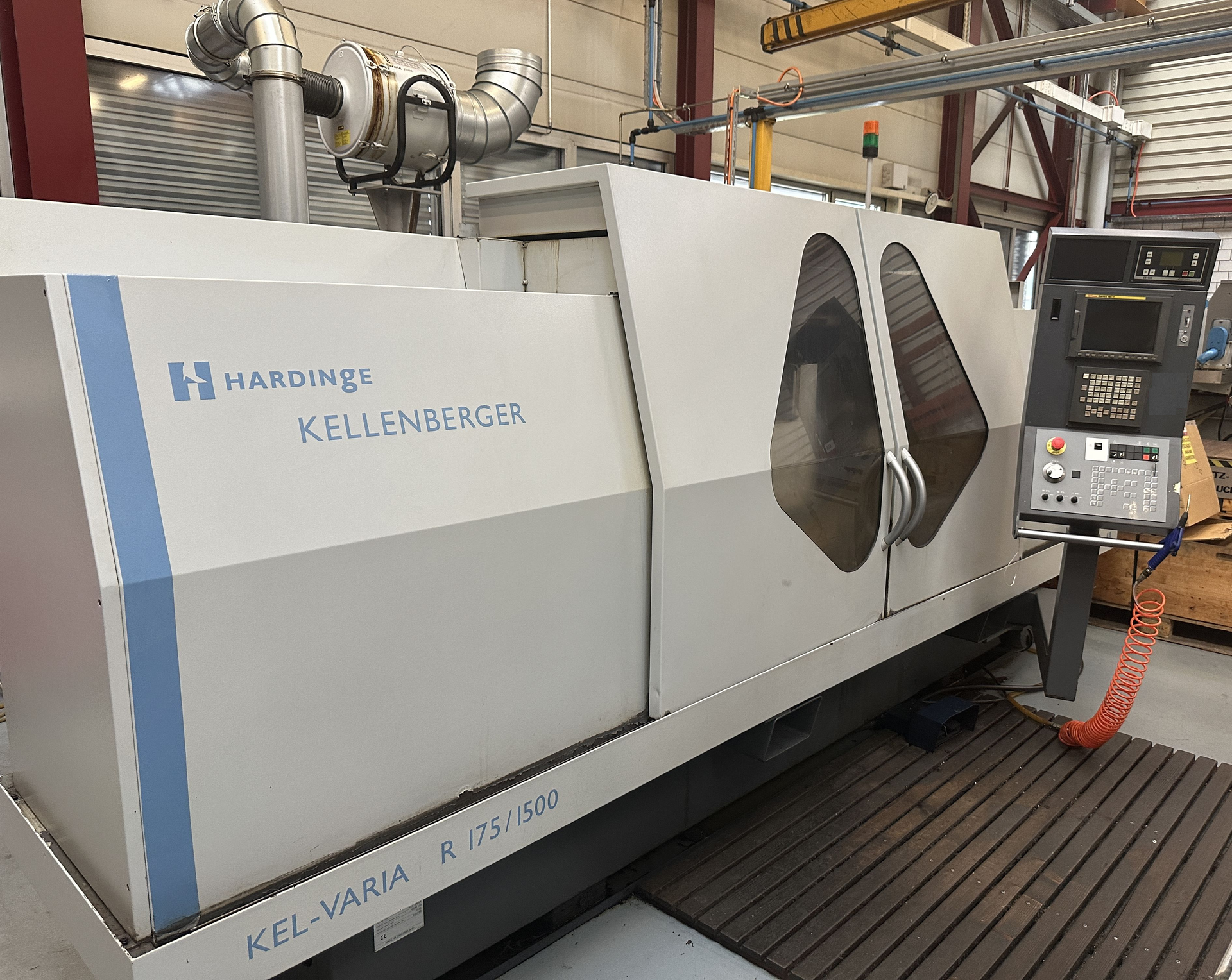

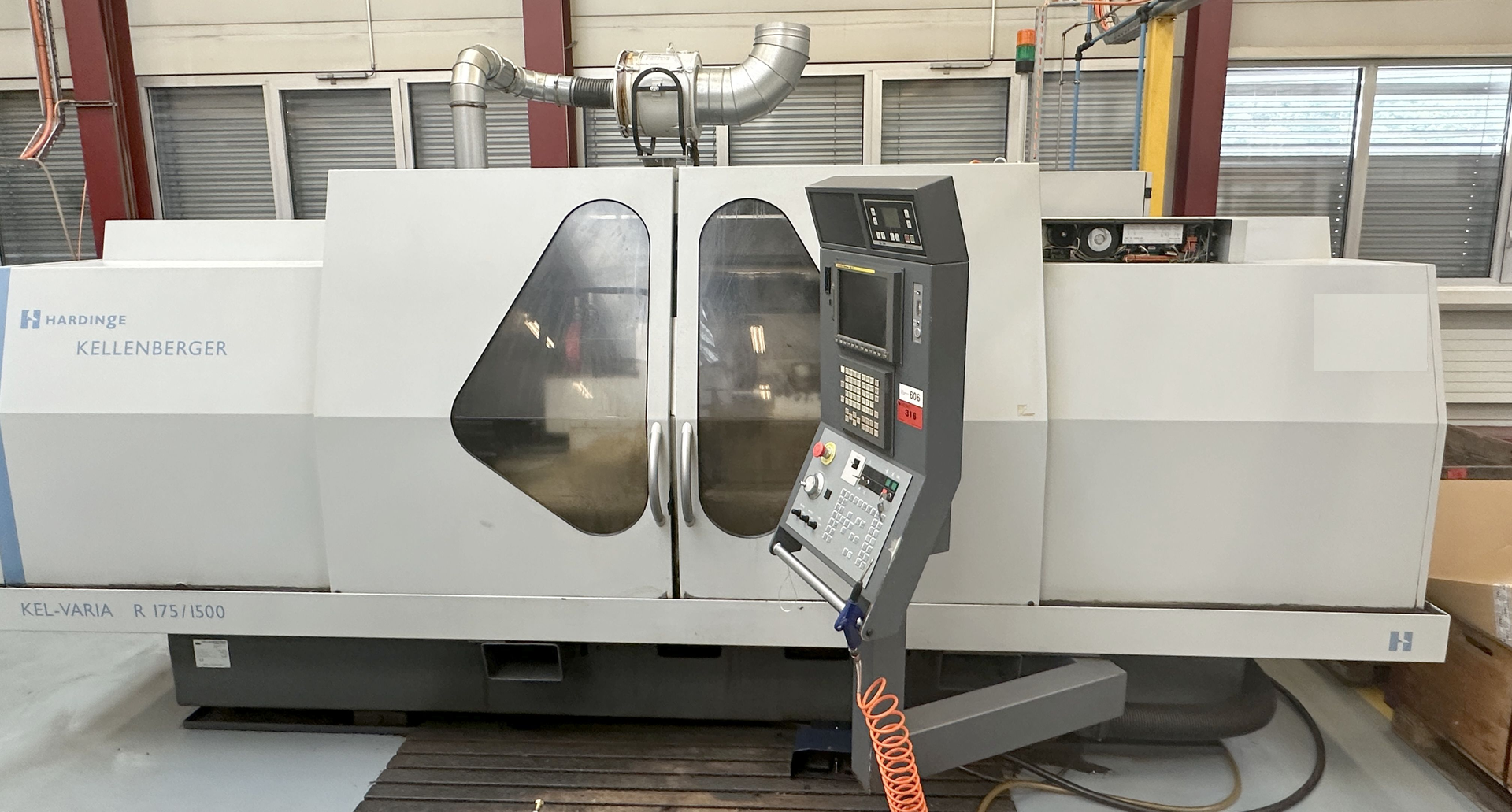

022455 - KELLENBERGER KEL-VARIA R175 x 1500
Télécharger la fiche technique (PDF)
Écrivez-nous sur WhatsApp
| Hauteur de pointes | 175 mm |
| Distance entre pointes | 1500 mm |
| Courses: | |
| Axe Z | 1650 mm |
| Charge admise entre-pointes max. | 150 kg |

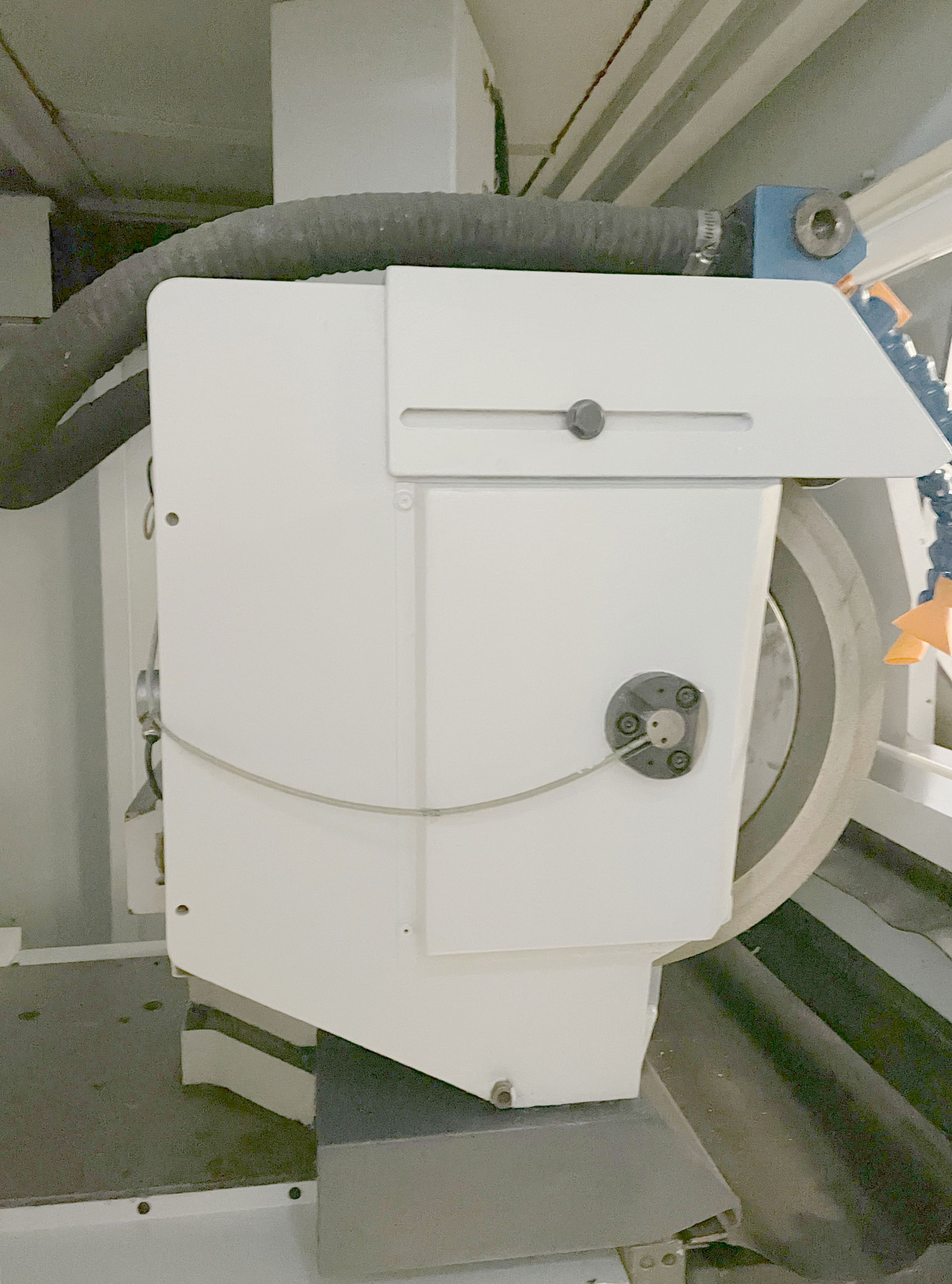

| Meule: | |
| Diamètre | 500 mm |
| Largeur | 80 mm |
| Alésage | 203 mm |
| Diamètre | 400 mm |
| Largeur | 63 mm |
| Alésage | 127 mm |
| Axe B incréments max | 2.5 ° |
| Vitesses de la meule: | |
| Variateur (réglage progressif) | |
| de | 1000 t/min |
| à | 2150 t/min |
| Poupée porte-meule inclinable (axe-b) | +30° / -210 ° |
| Vitesse de la meule | 45 m/s |
| Course max. | 320 mm |
| Vitesse d'avance | 7500 mm/min |

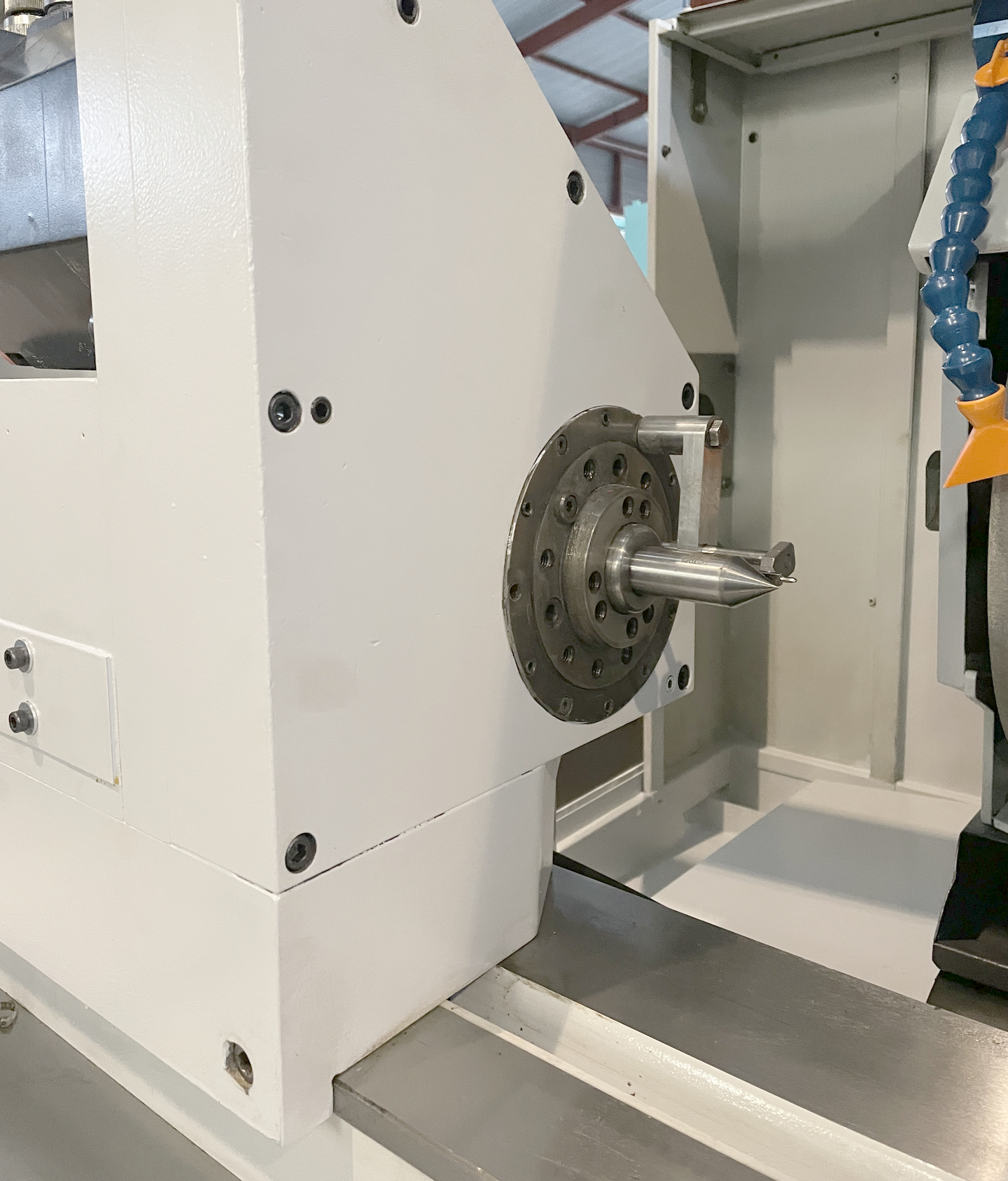

| Poupée porte-pièce: | |
| Inclinaison | -10 / +100 ° |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 8 t/min |
| à | 800 t/min |
| Cône de réception intérieur | 5 CM |
| Prise de cône court à l'extérieur | DIN 55026 Gr. 5 |
| Capacité de charge admise | 160 Nm |

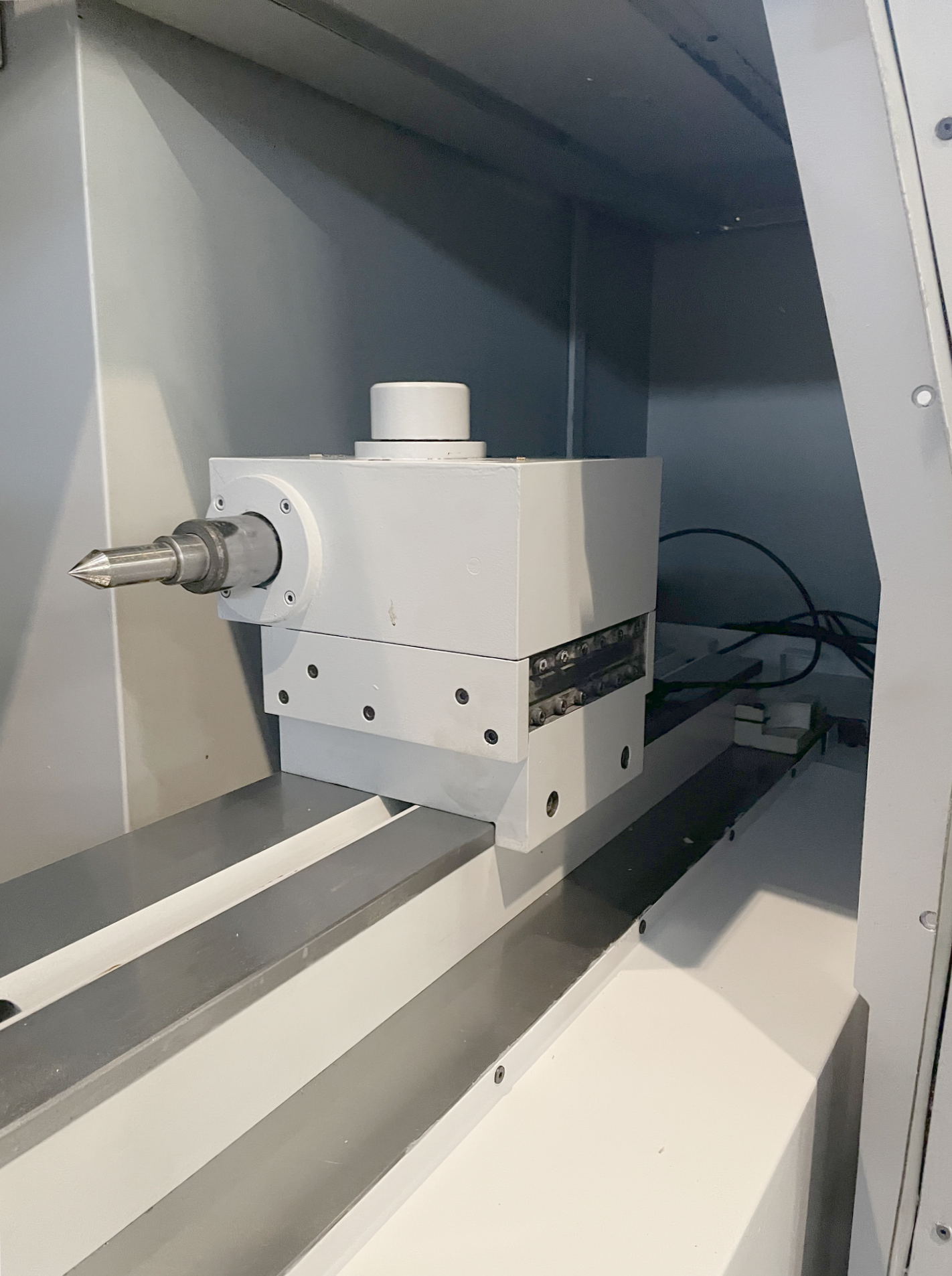

| Contre-poupée: | |
| Cône de la contre-poupée : | 4 CM |
| Course du fourreau de la contre-poupée | 50 mm |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| Avance rapide | 15 m/min |
| Inclinaison max. de la table | 7 ° |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 7.5 kW |
| Moteur poupée porte-pièce | 2 kW |
| Poids de la machine env. | 6000 kg |
| Encombrement machine: | |
| Longueur | 4700 mm |
| Largeur | 2300 mm |
| Hauteur | 2000 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |

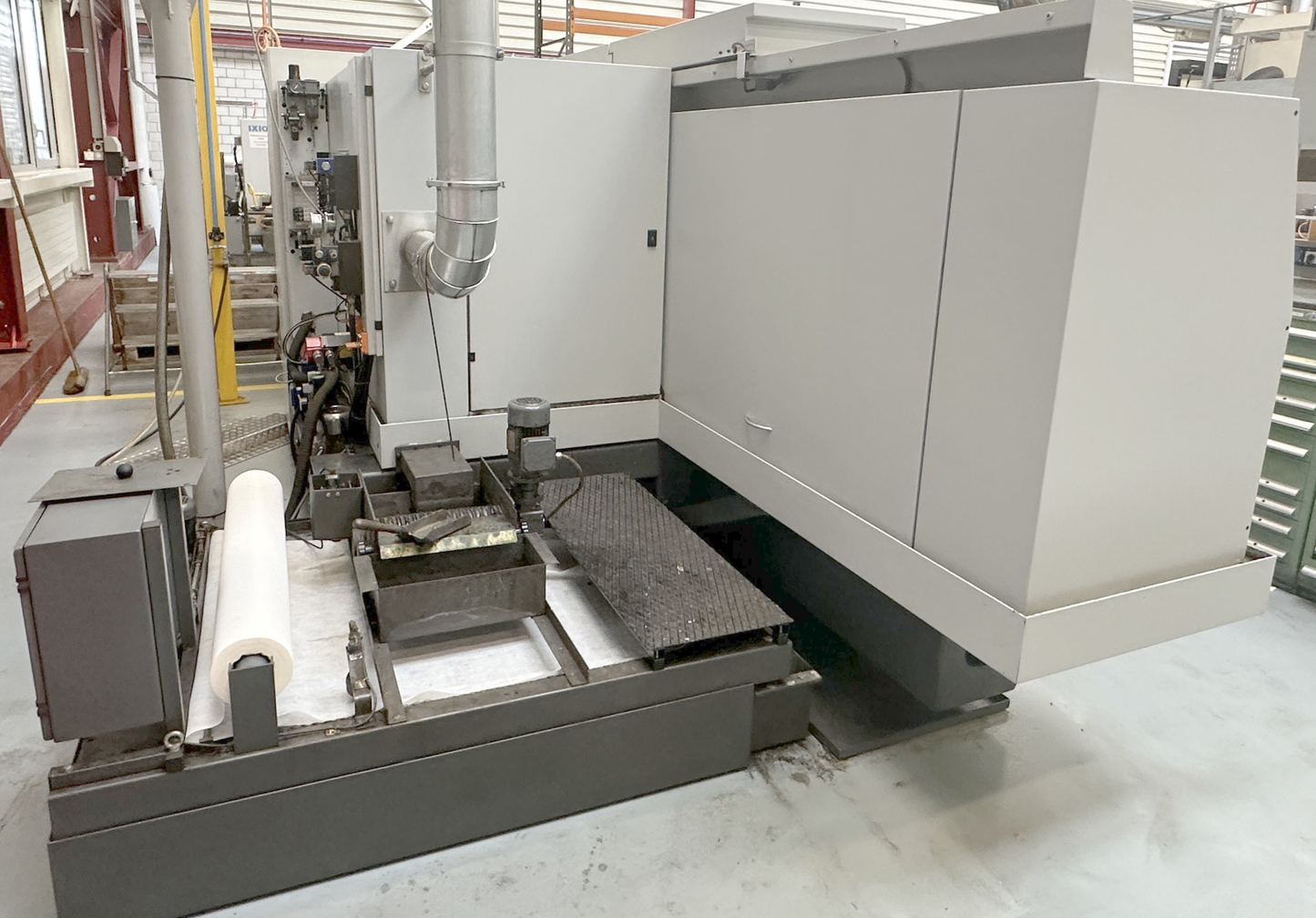

| Filtration par papier | |

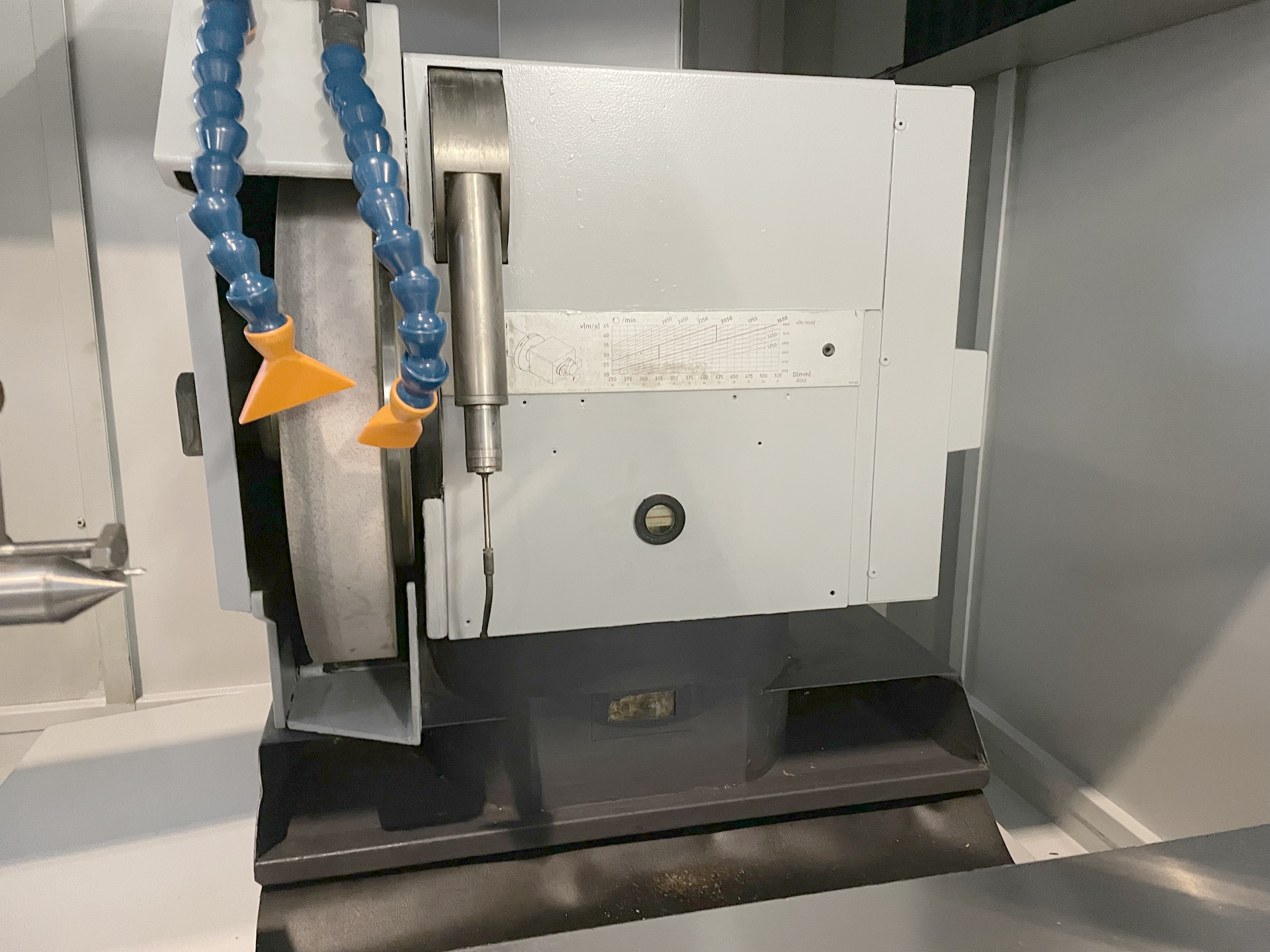

| Palpeur MARPOSS | |
| Jeu de meules | |
| Pointe tournante | |

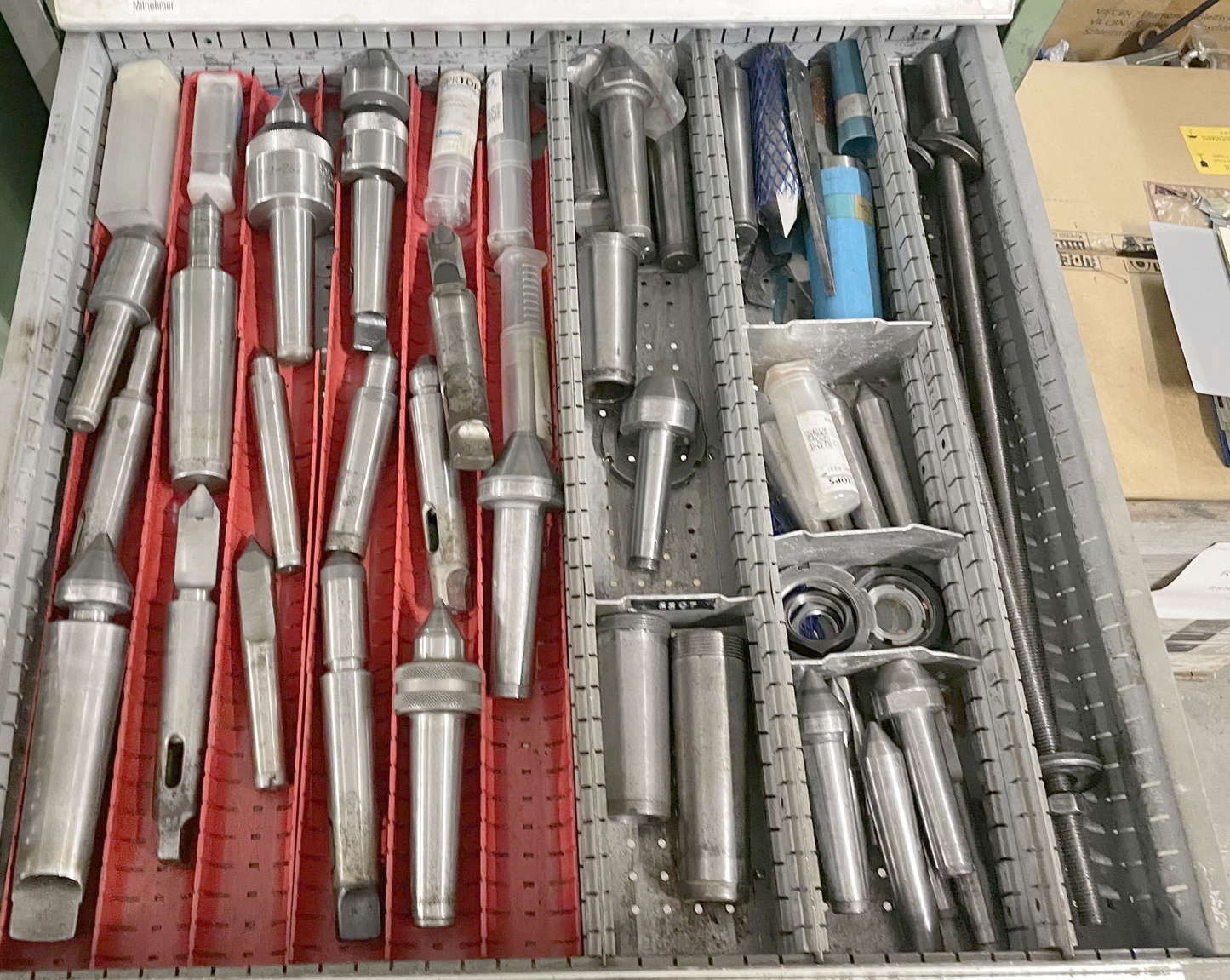

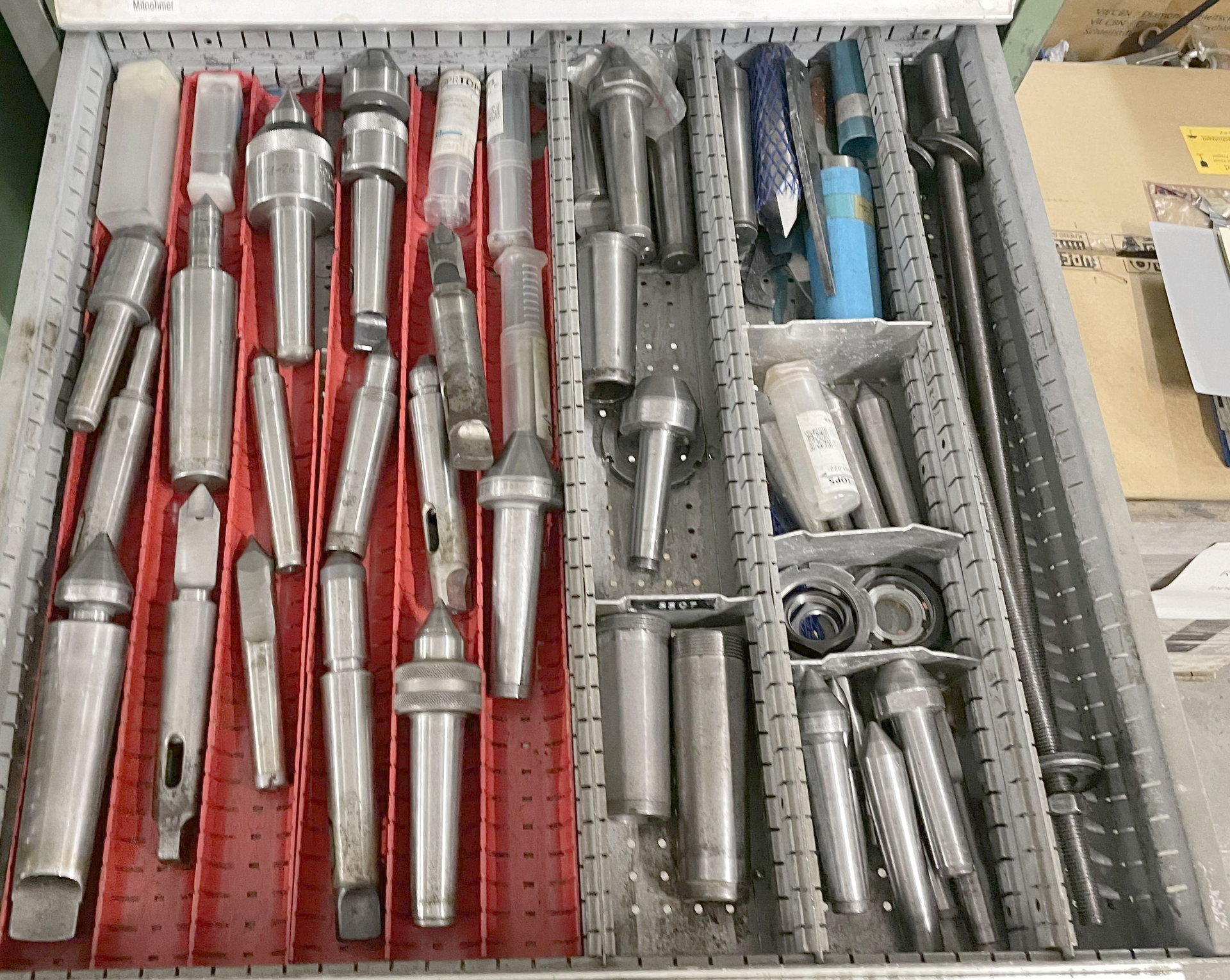

| Jeu de pointes | |

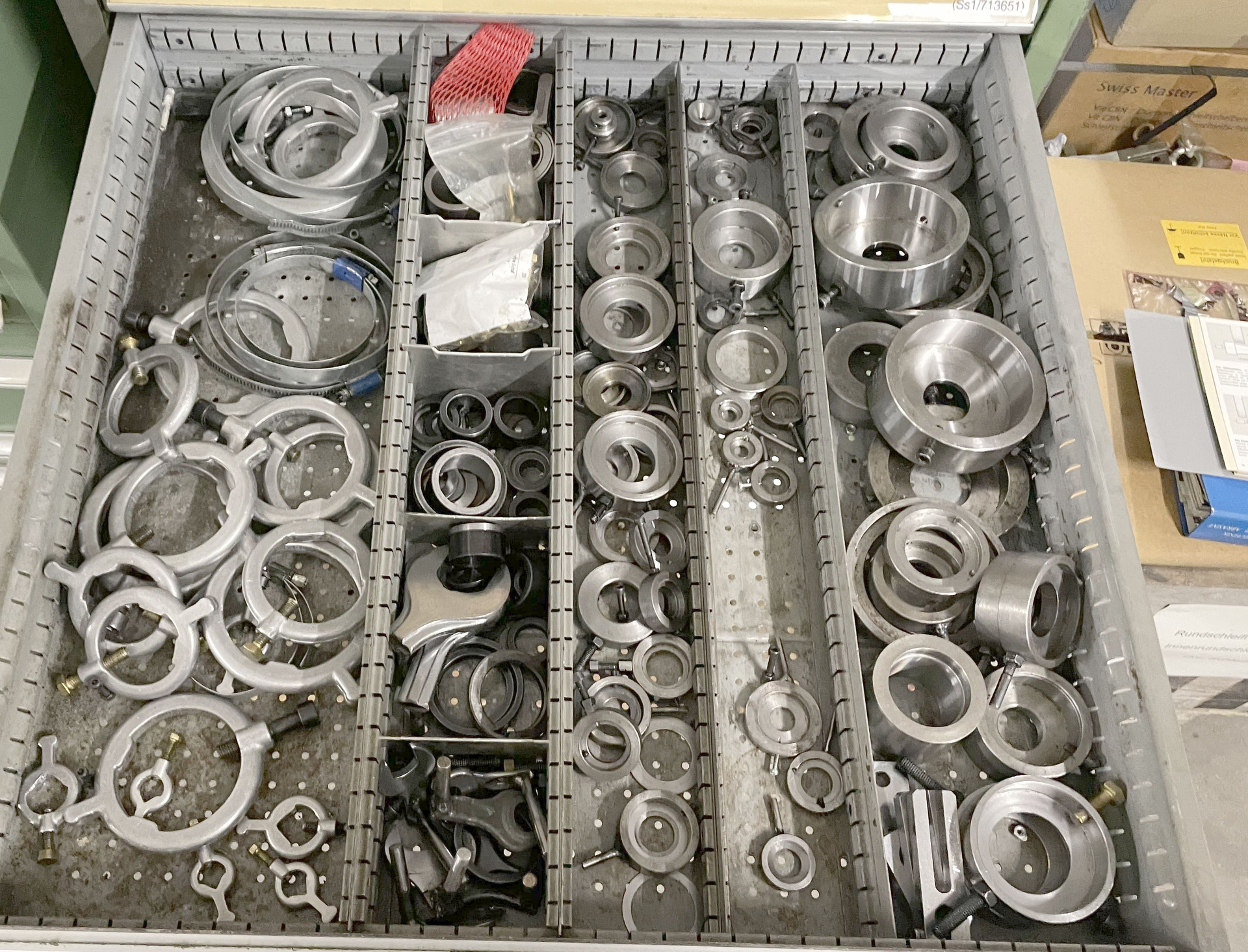

| Jeu d'entraîneurs de pièces | |

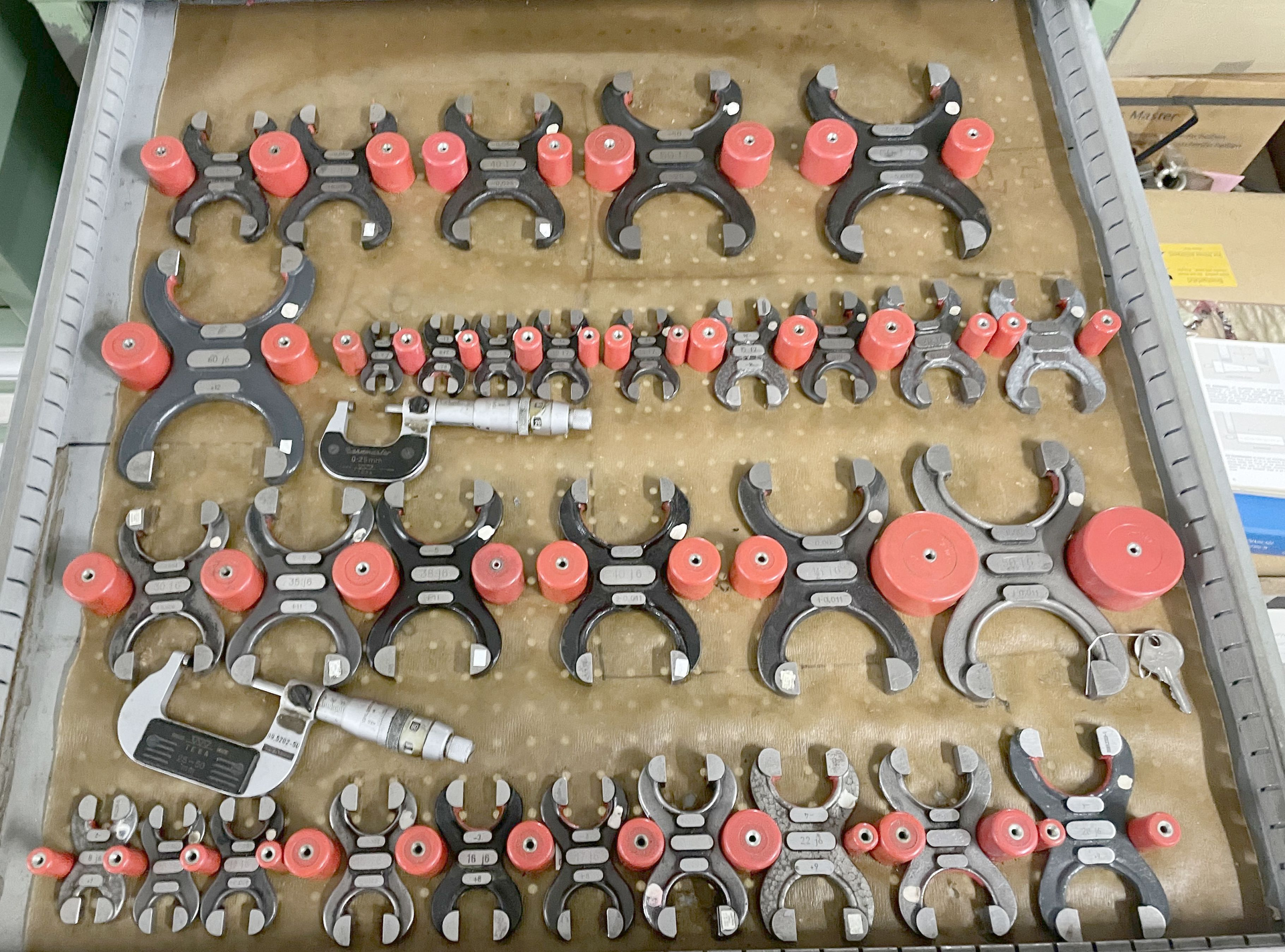

| Jeu de jauges de mâchoire | |
| Lampe | |

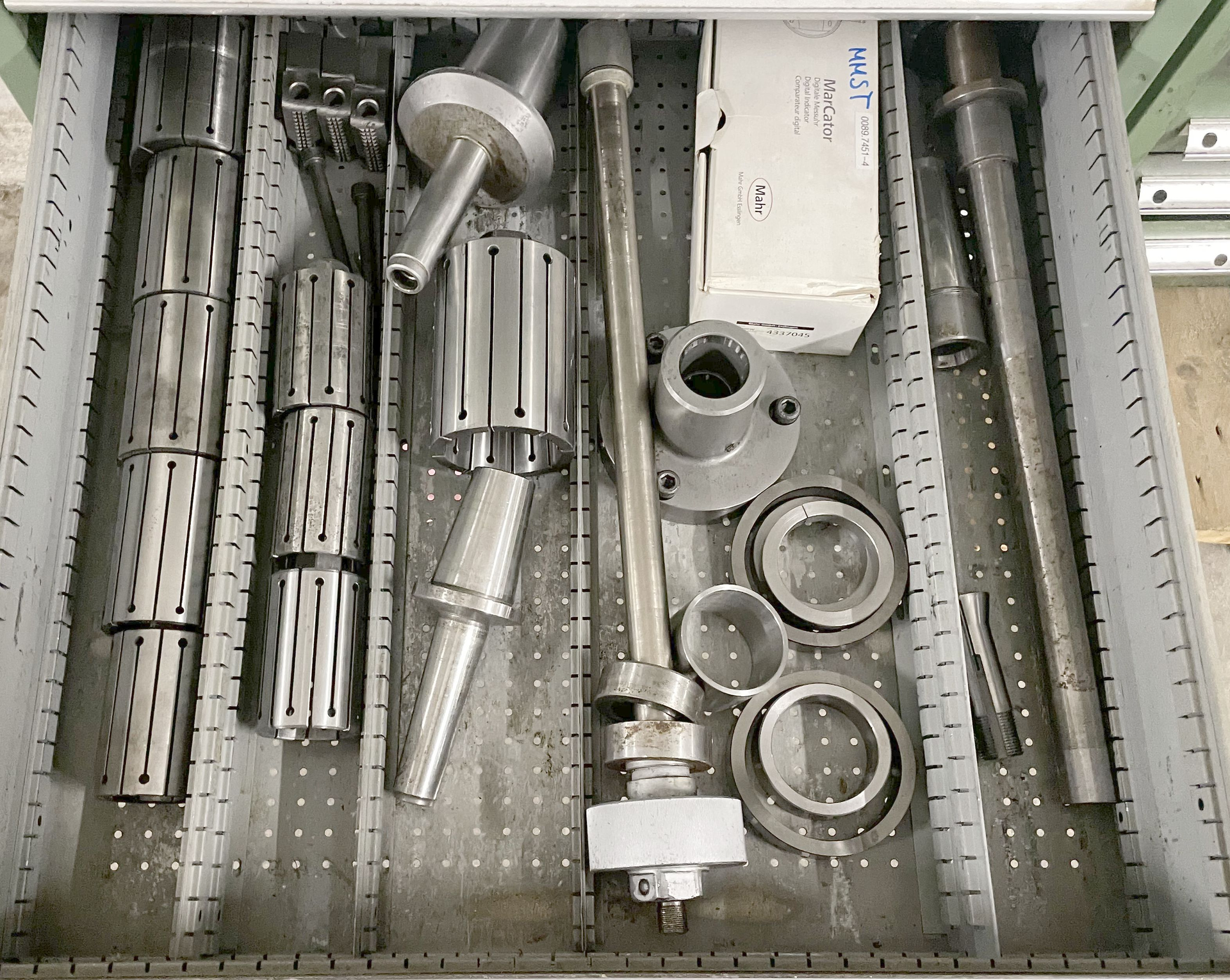

| Armoire d'outillage | 2x |
| Contre-poupée avec réglage fin | |
| Aspiration brouillard d'huile | |

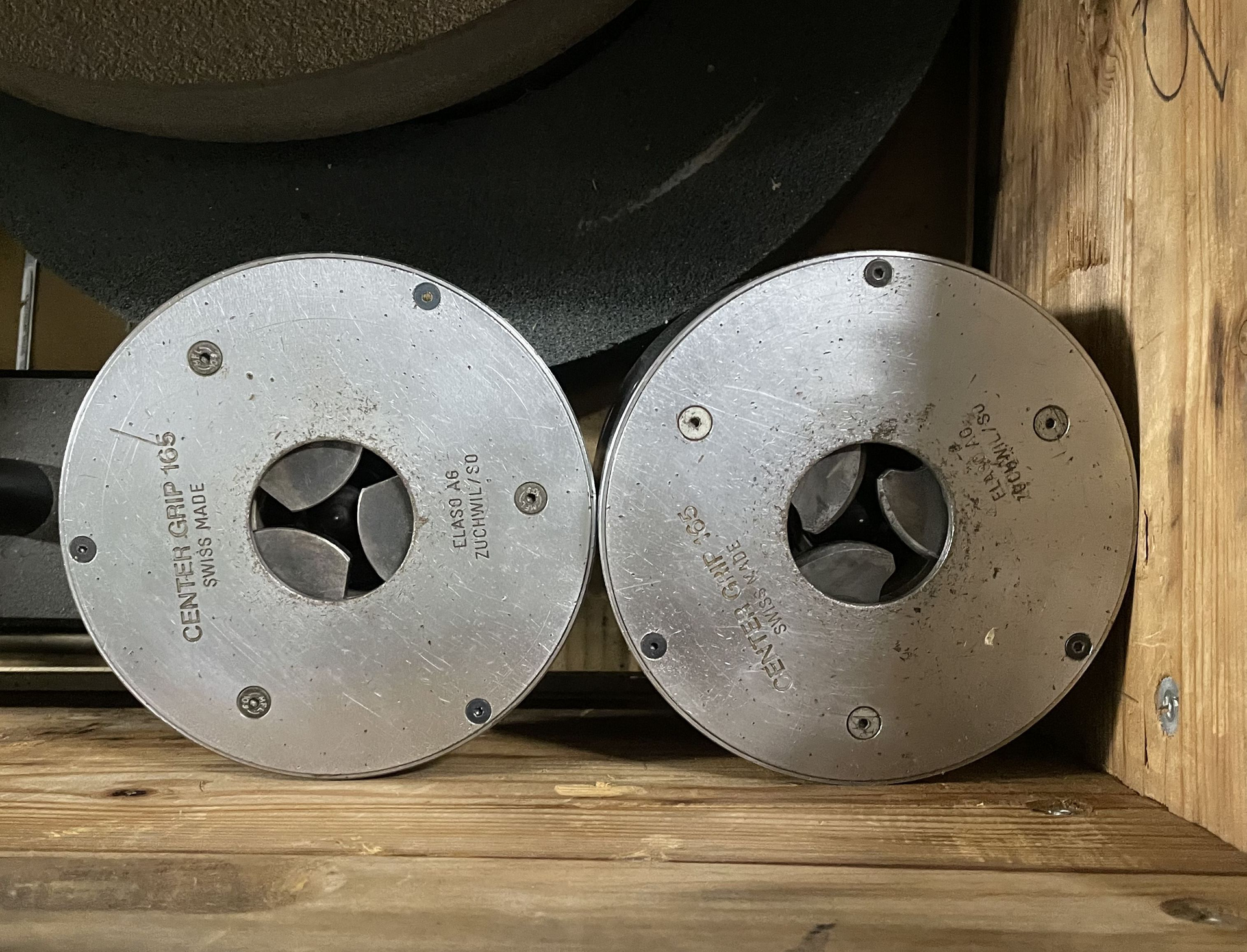

| Nez de broche pour pinces |
