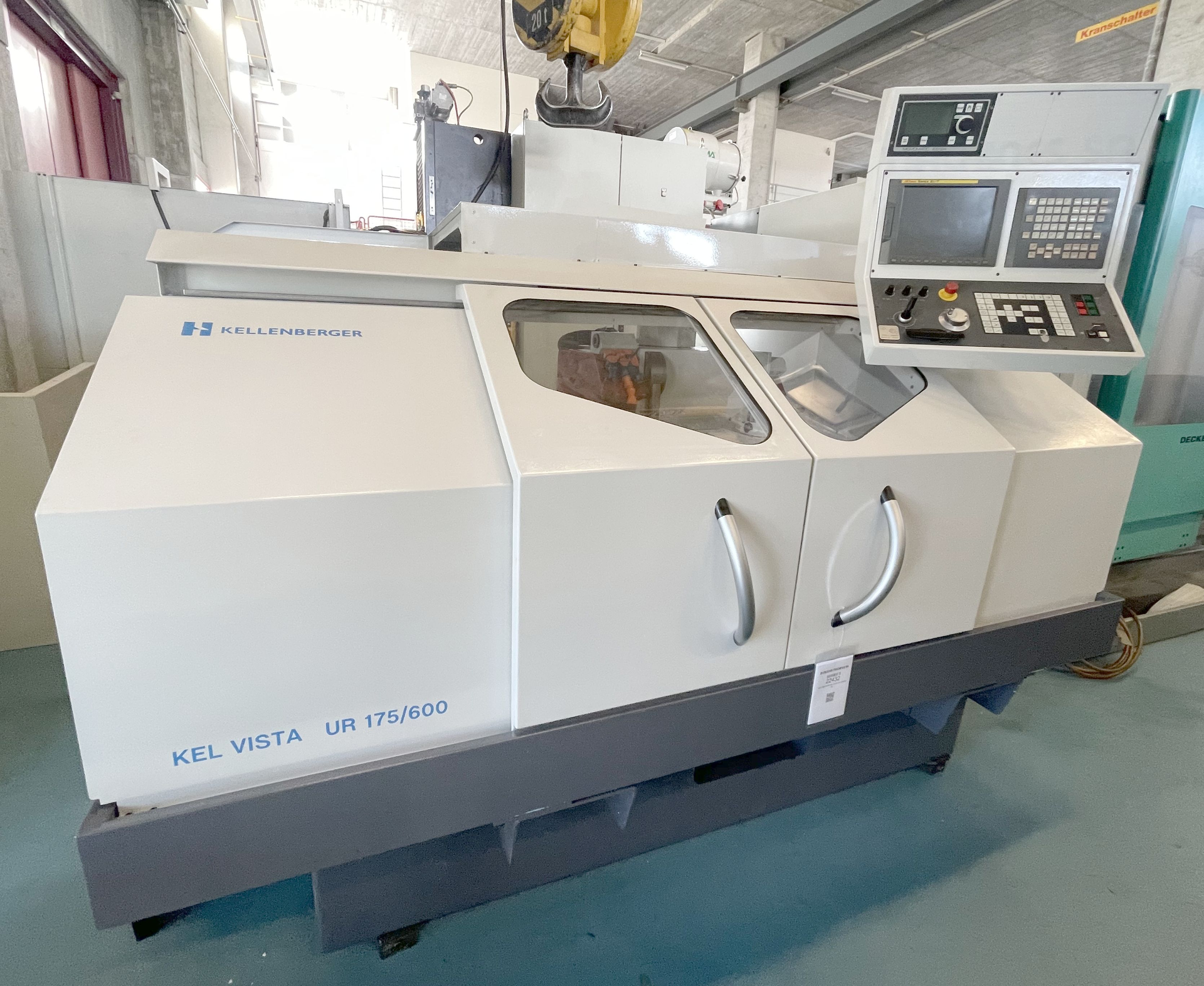

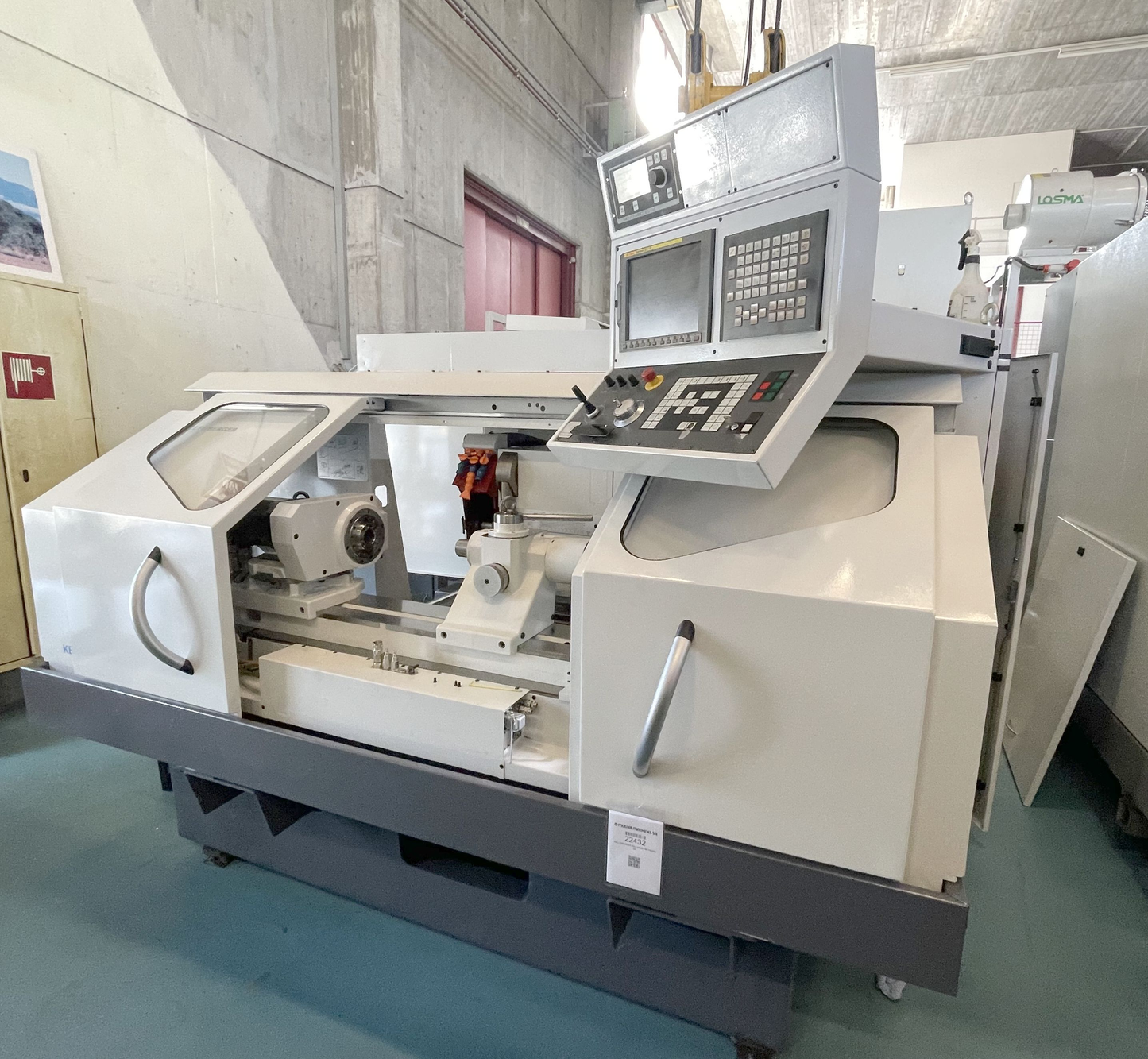

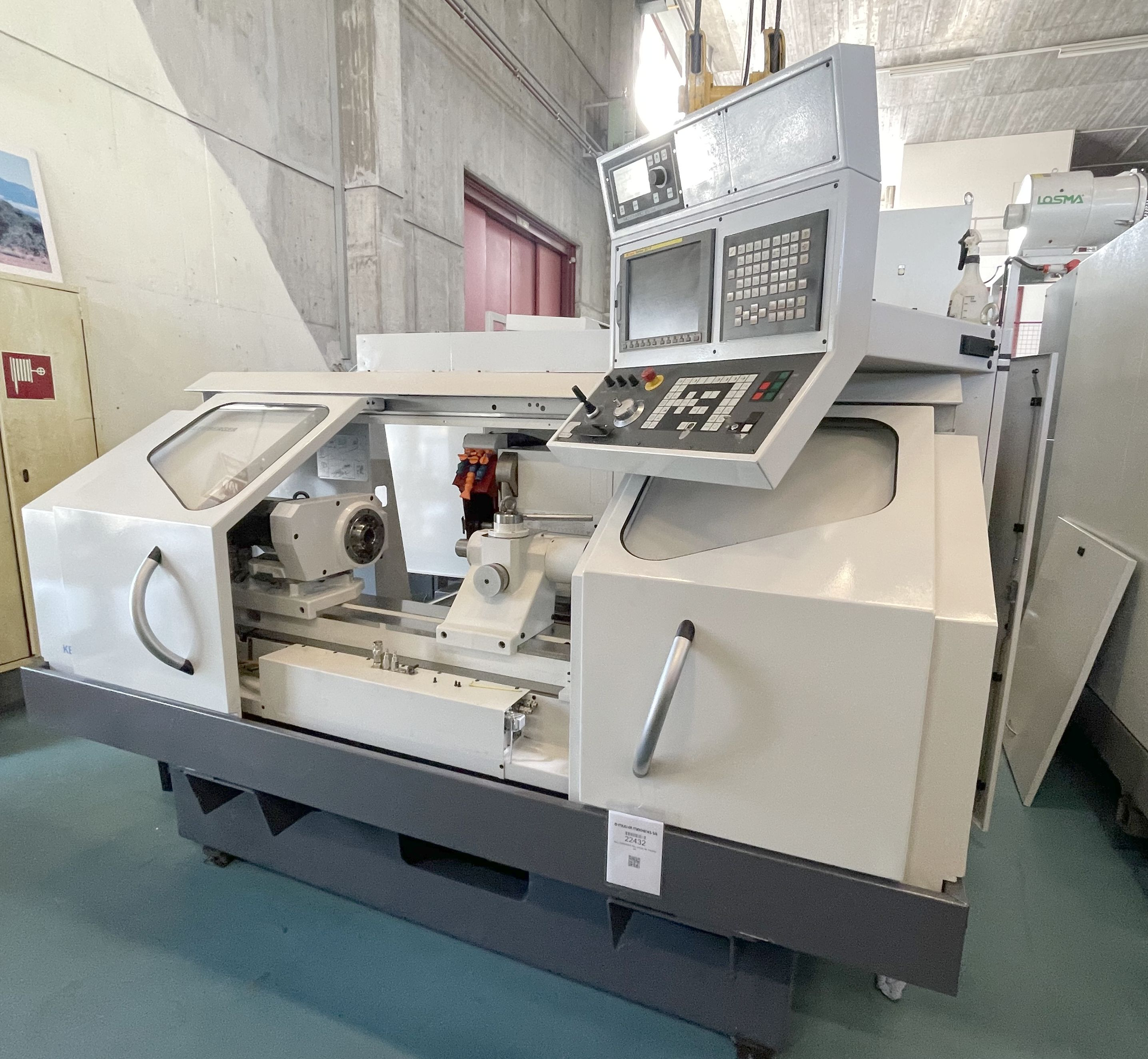

KELLENBERGER KEL-VISTA UR 175X600 est une rectifieuse cylindrique CNC conçue pour précision, grande exactitude et fiabilité. Capacités: hauteur pointes 175 mm; entre-pointes 800 mm; longueur rectif. 600 mm; Ø max 349 mm; charge 100 kg. Données principales: Z 750 mm; X 320 mm; meules G Ø400×80×127, D Ø300×40×127; vitesses meule 875–1900 tr/min (continu); moteur 5 kW; broche pièce 8–800 tr/min; rapide 12 m/min; 3×400 V 50 Hz; poids ≈3000 kg; dims 3200×1700×2000 mm. Accessoires: refroidissement, IKZ, filtre papier, palpeur MARPOSS, commande MOVOMATIC, dispositif intérieur, équilibrage, RS‑232. Permet tolérances serrées en auto, horlogerie, aéro, médical.
| Hauteur de pointes | 175 mm |
| Distance entre pointes | 800 mm |
| Longueur de rectifiage | 600 mm |
| Diamètre max. de la pièce | 349 mm |
| Courses: | |
| Axe Z | 750 mm |
| Axe X | 320 mm |
| Charge admise entre-pointes max. | 100 kg |
| Meule a gauche: | |
| Diamètre | 400 mm |
| Largeur | 80 mm |
| Alésage | 127 mm |
| Meule a droite: | |
| Diamètre | 300 mm |
| Largeur | 40 mm |
| Alésage | 127 mm |
| Vitesses de la meule: | |
| Variateur (réglage progressif) | |
| de | 875 t/min |
| à | 1900 t/min |

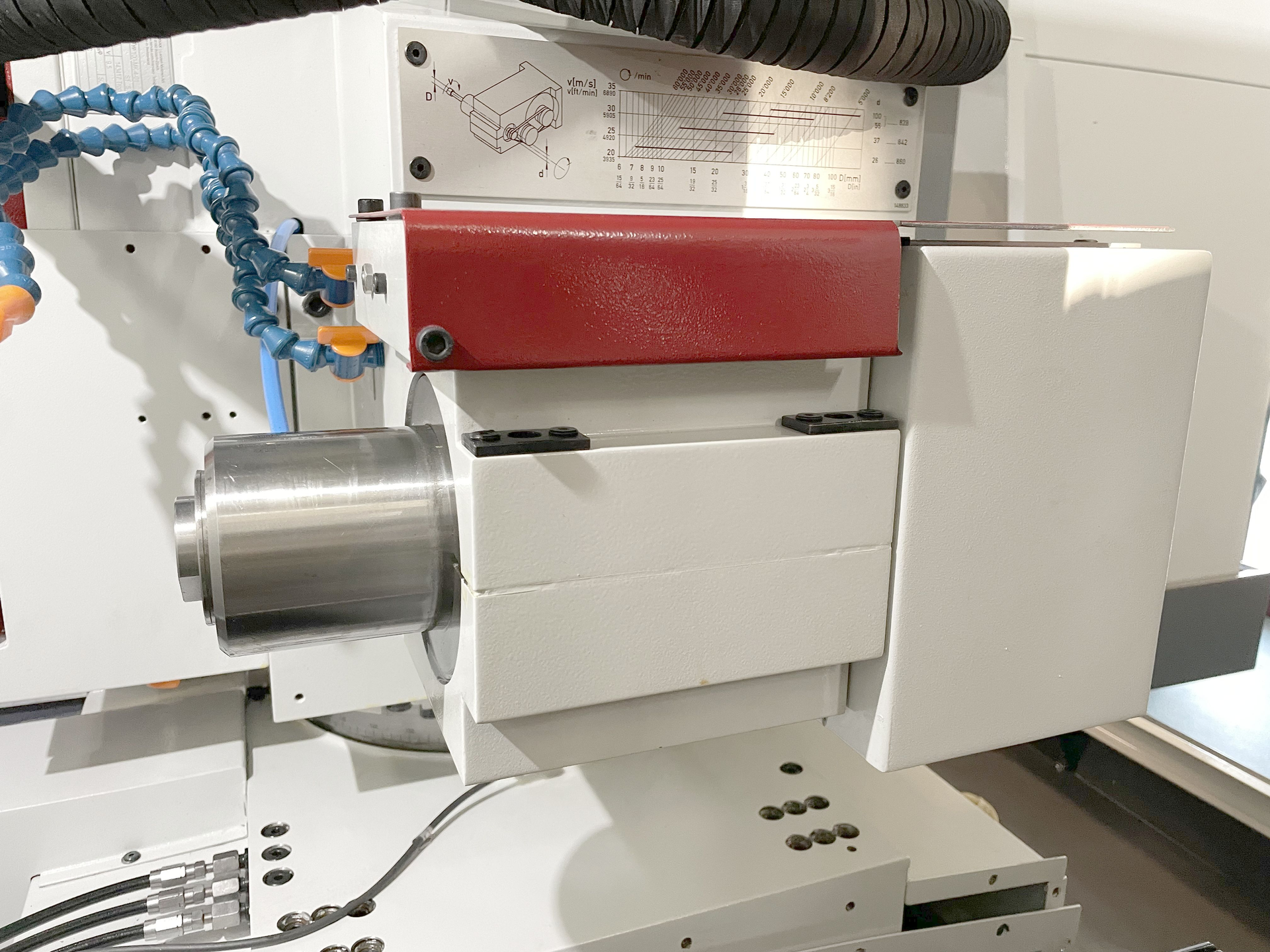

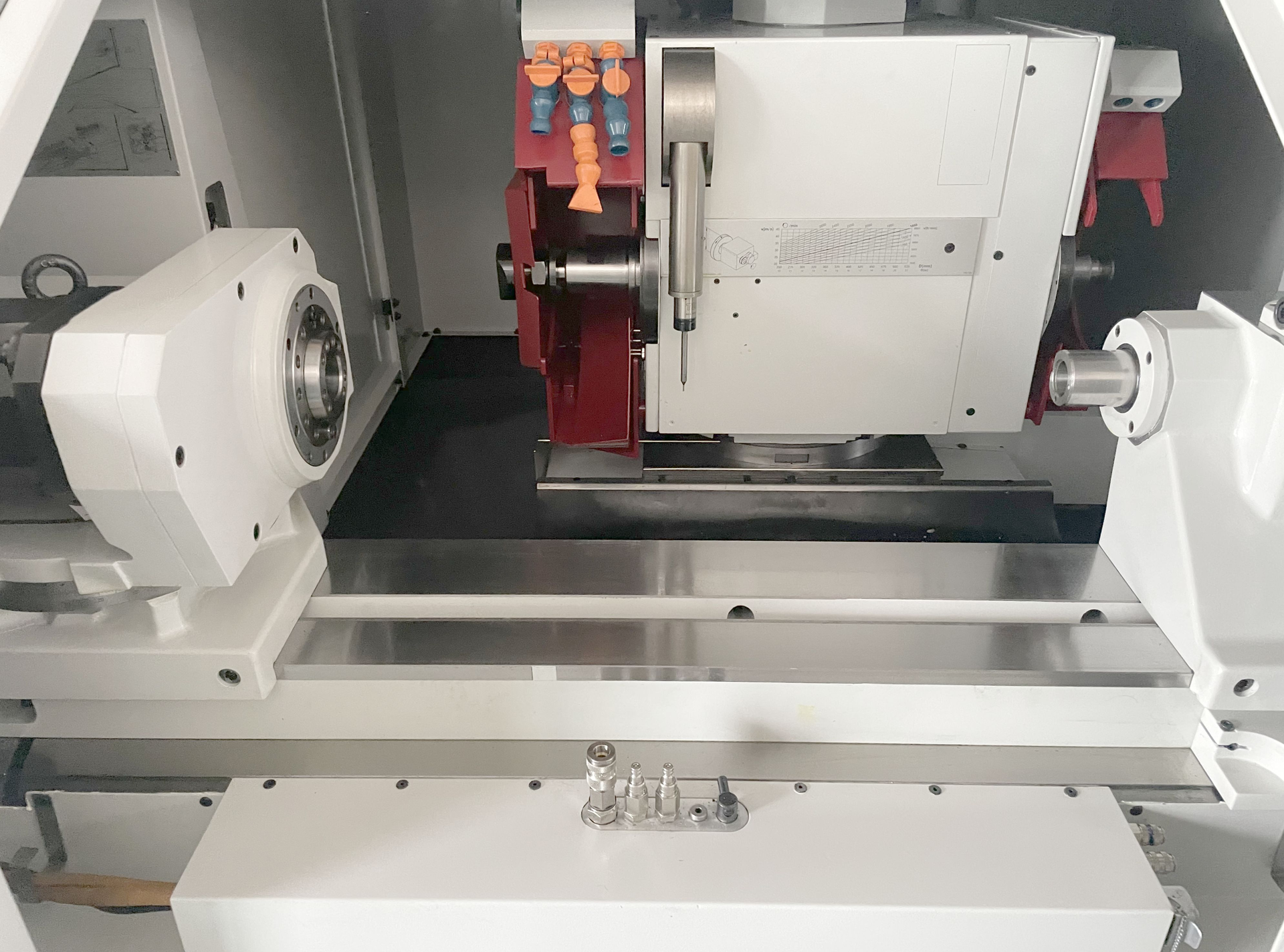

| Poupée porte-meule: | |
| Poupée porte-meule inclinable (axe-b) | +10 / -210 ° |
| Axe pivotant automatique Hirth (B1) | 3 ° |
| Réglage fin (B2) | ° |
| Vitesse de la meule | 35 m/s |

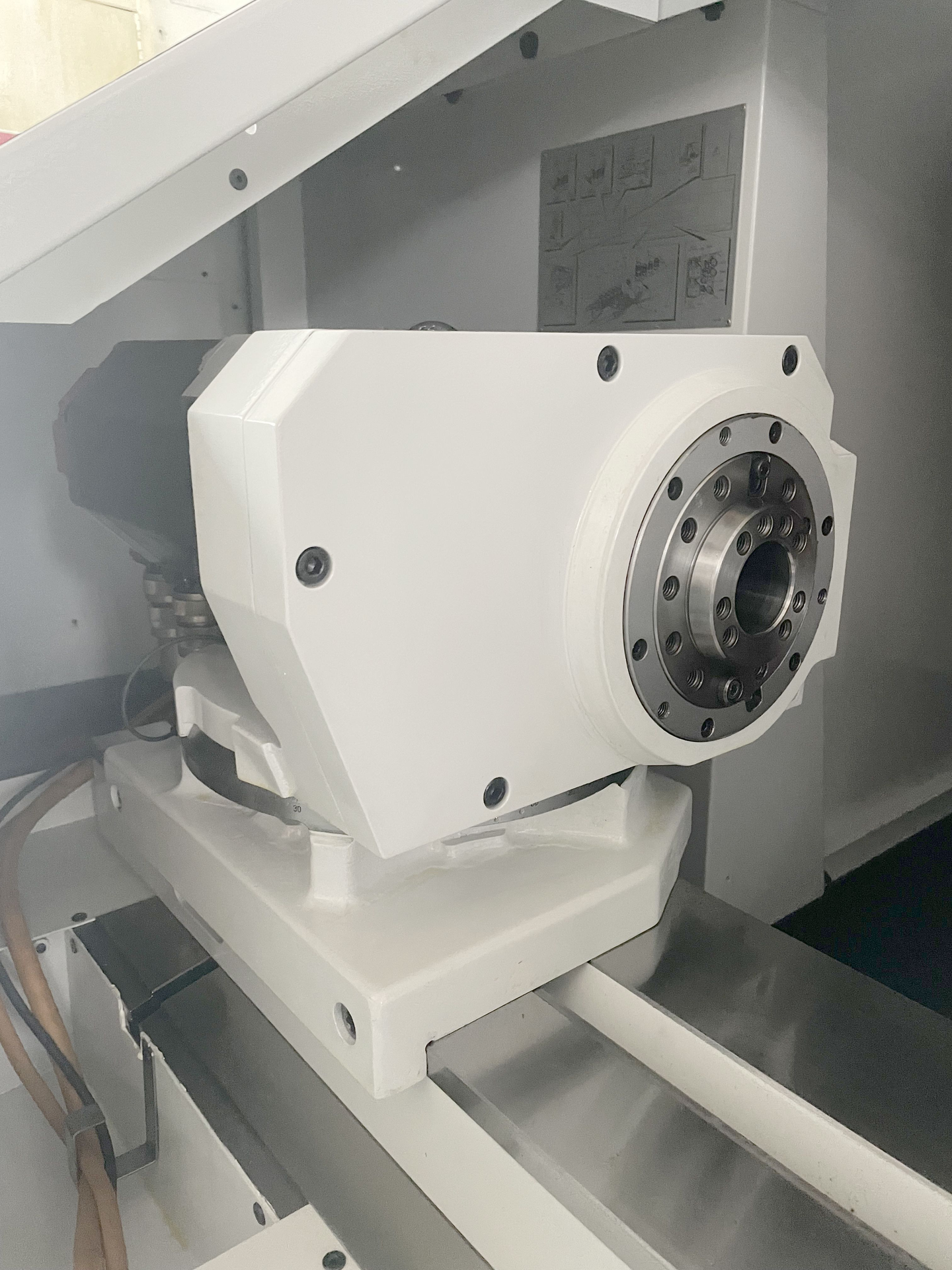

| Poupée porte-pièce: | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 8 t/min |
| à | 800 t/min |
| Cône | 5 CM |
| Inclinable | +100 / -10 ° |

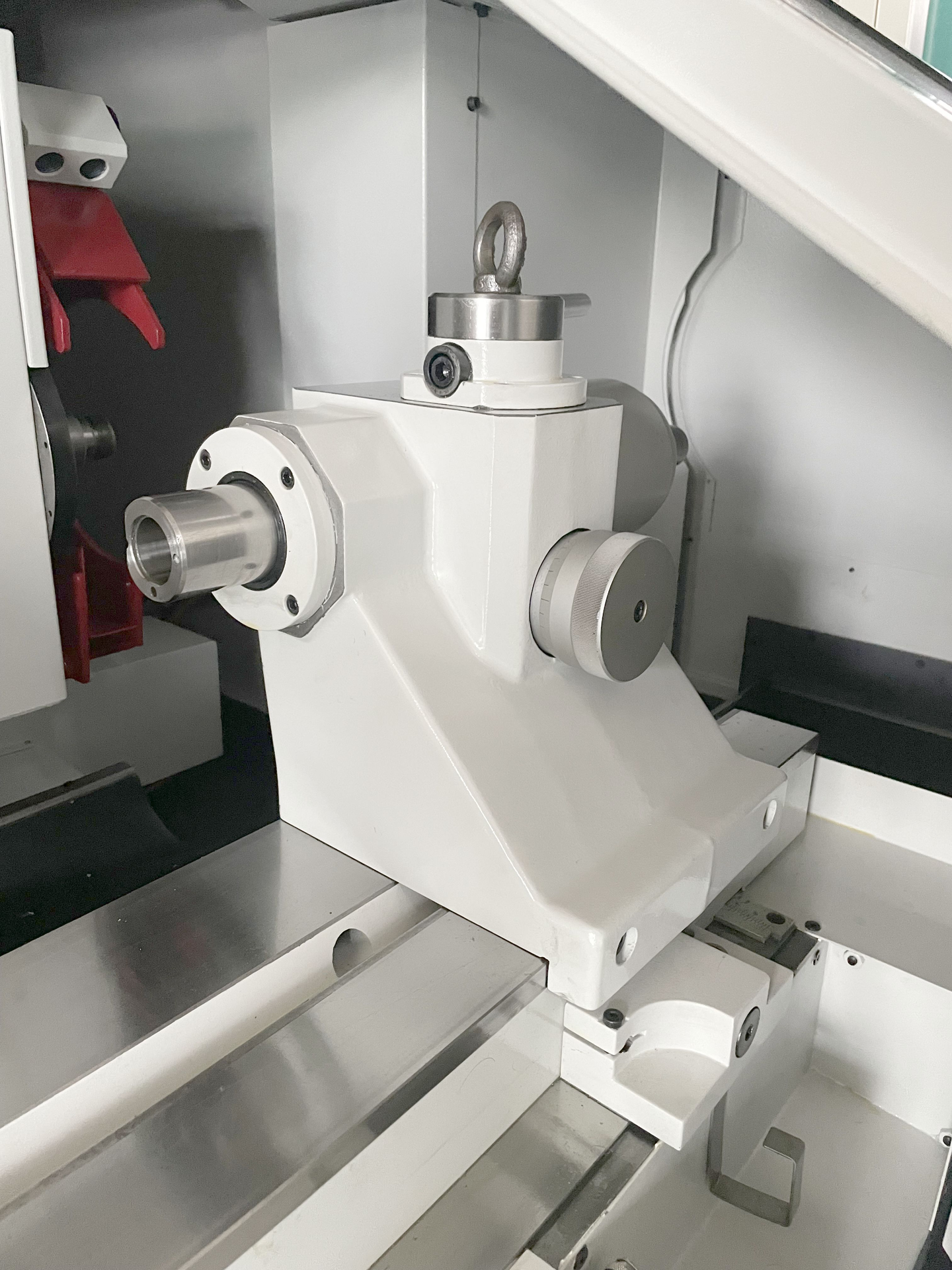

| Contre-poupée: | |
| avec micro réglage | |
| Cône de la contre-poupée : | 4 CM |
| Course du fourreau de la contre-poupée | 50 mm |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| Avance rapide | 12 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 5 kW |
| Poids de la machine env. | 3000 kg |
| Encombrement machine: | |
| Longueur | 3200 mm |
| Largeur | 1700 mm |
| Hauteur | 2000 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |
| Arrosage par le centre de la broche | |

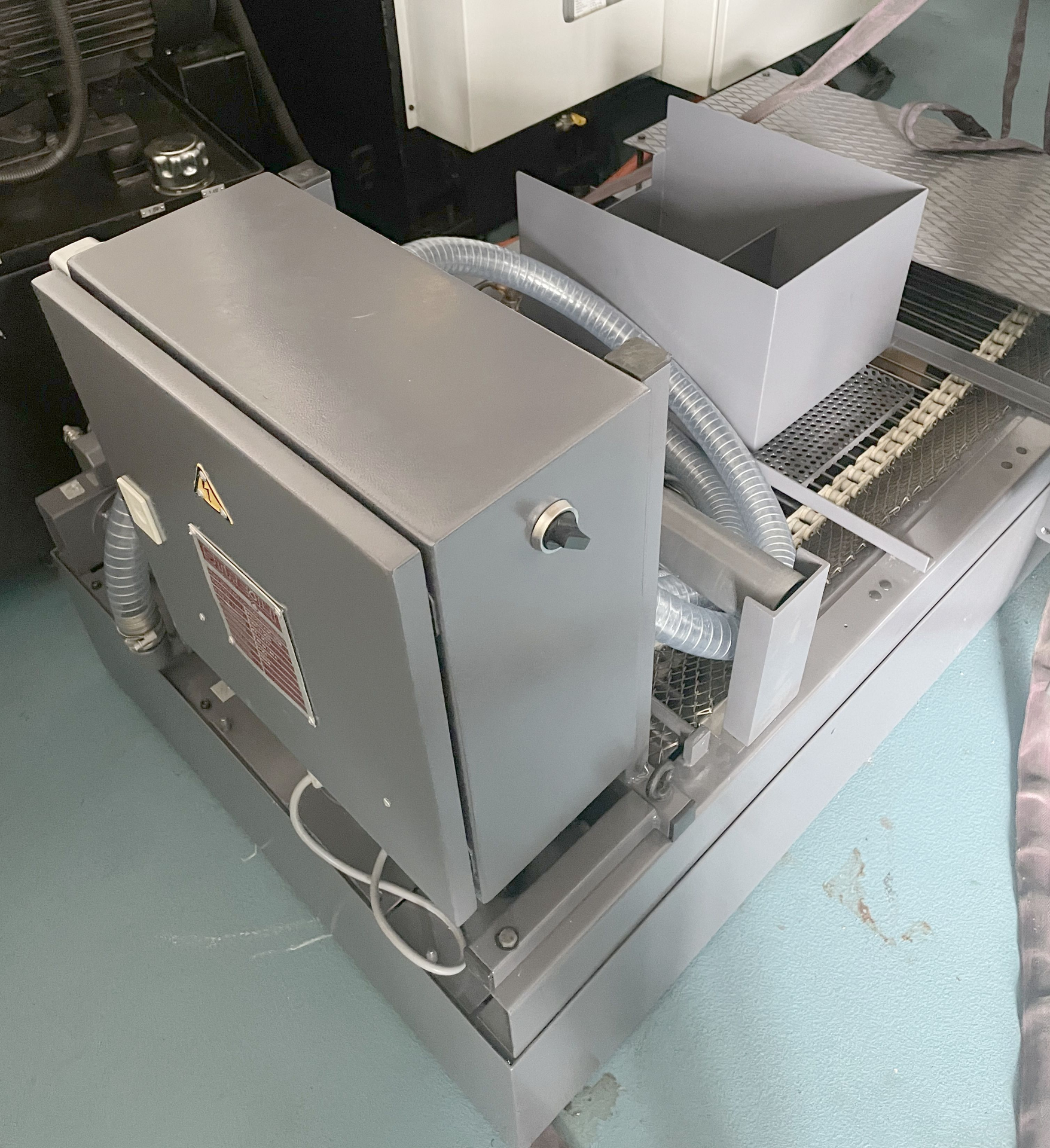

| Filtration par papier | |
| Palpeur MARPOSS | |

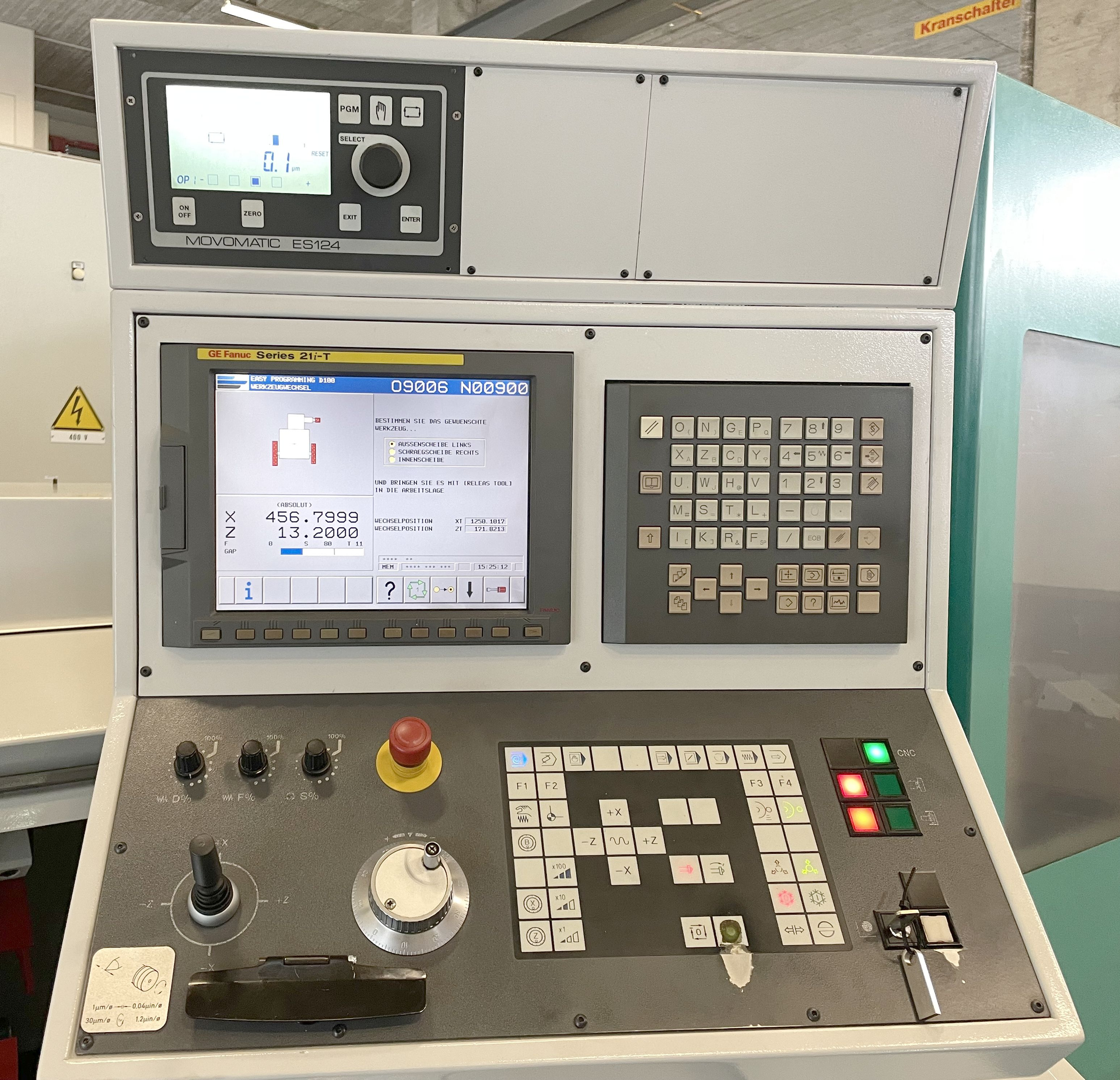

| Commande de mesure | MOVOMATIC |

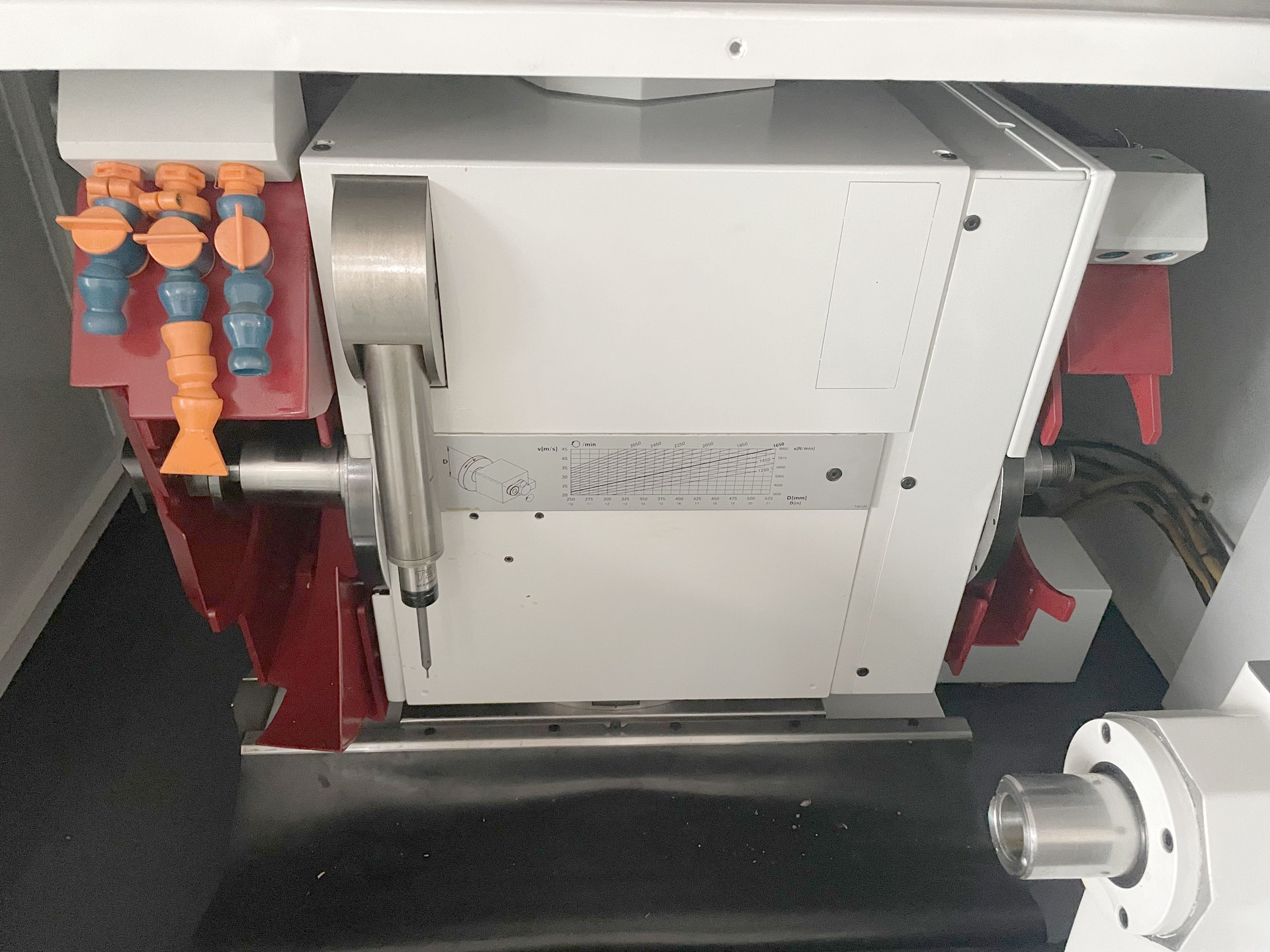

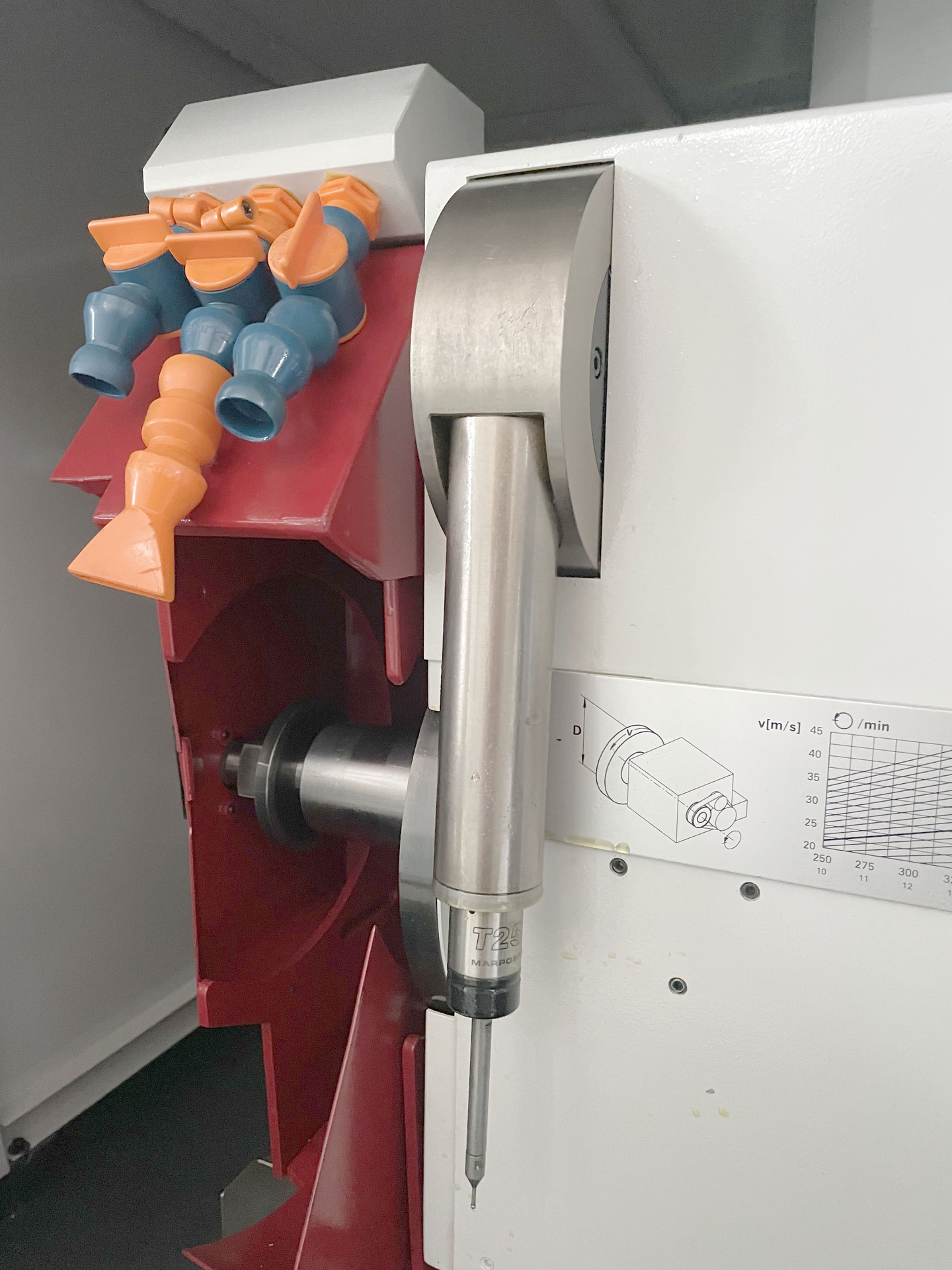

| Dispositif pour intérieurs: | |
| Nombre de broches | 1 |
| Vitesse de rotation | |
| à | 42000 t/min |
| Jeu de flasques | |
| Dispositif d'équilibrage | |
| Tasseau d'équilibrage | |
| Contre-poupée avec réglage fin | |
| Positionnement longitudinal actife | |
| Interface RS-232 |
