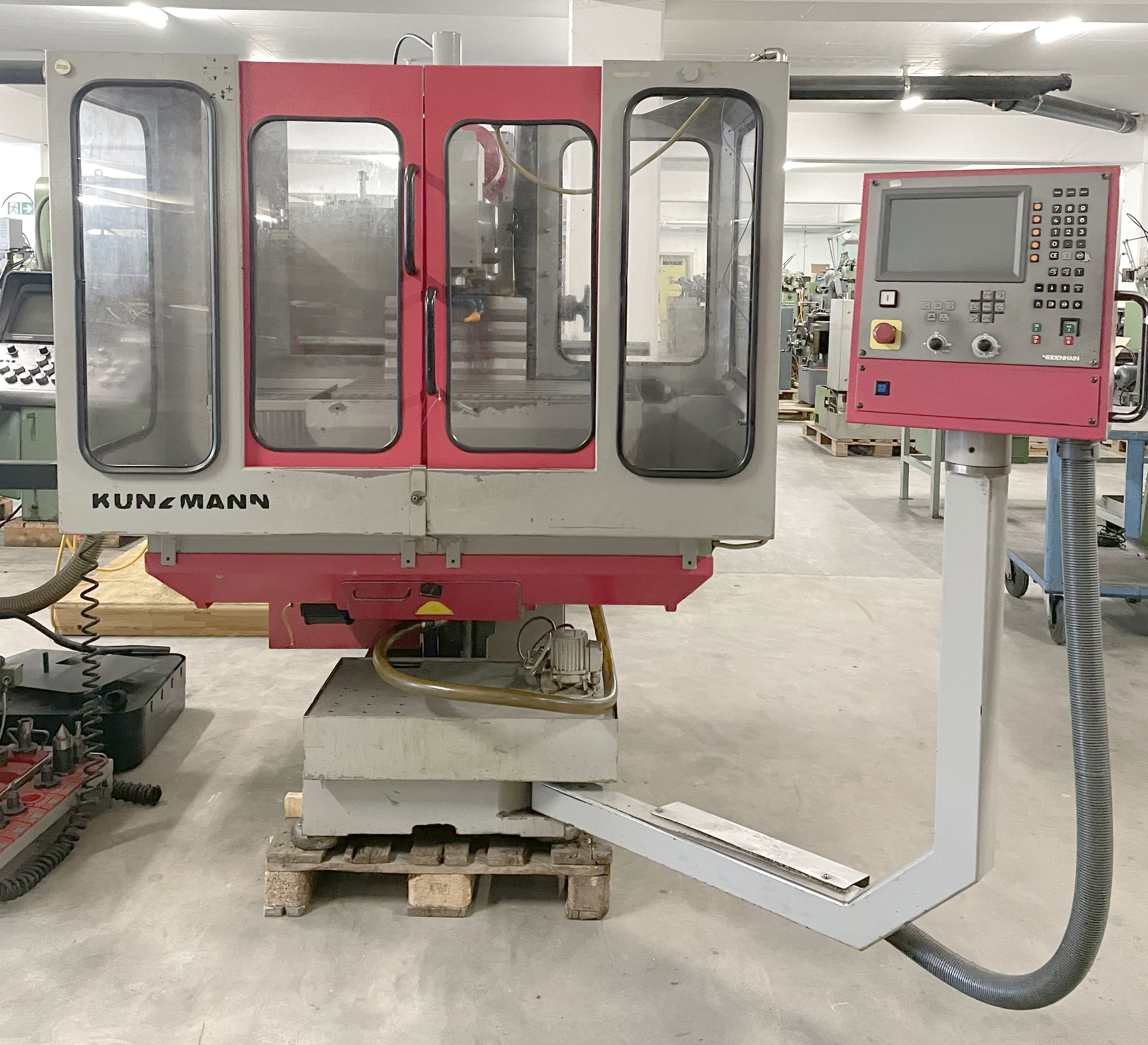

022429 - KUNZMANN WF 4/3
Télécharger la fiche technique (PDF)
Écrivez-nous sur WhatsApp
| Nombre d'axes total | 3 |

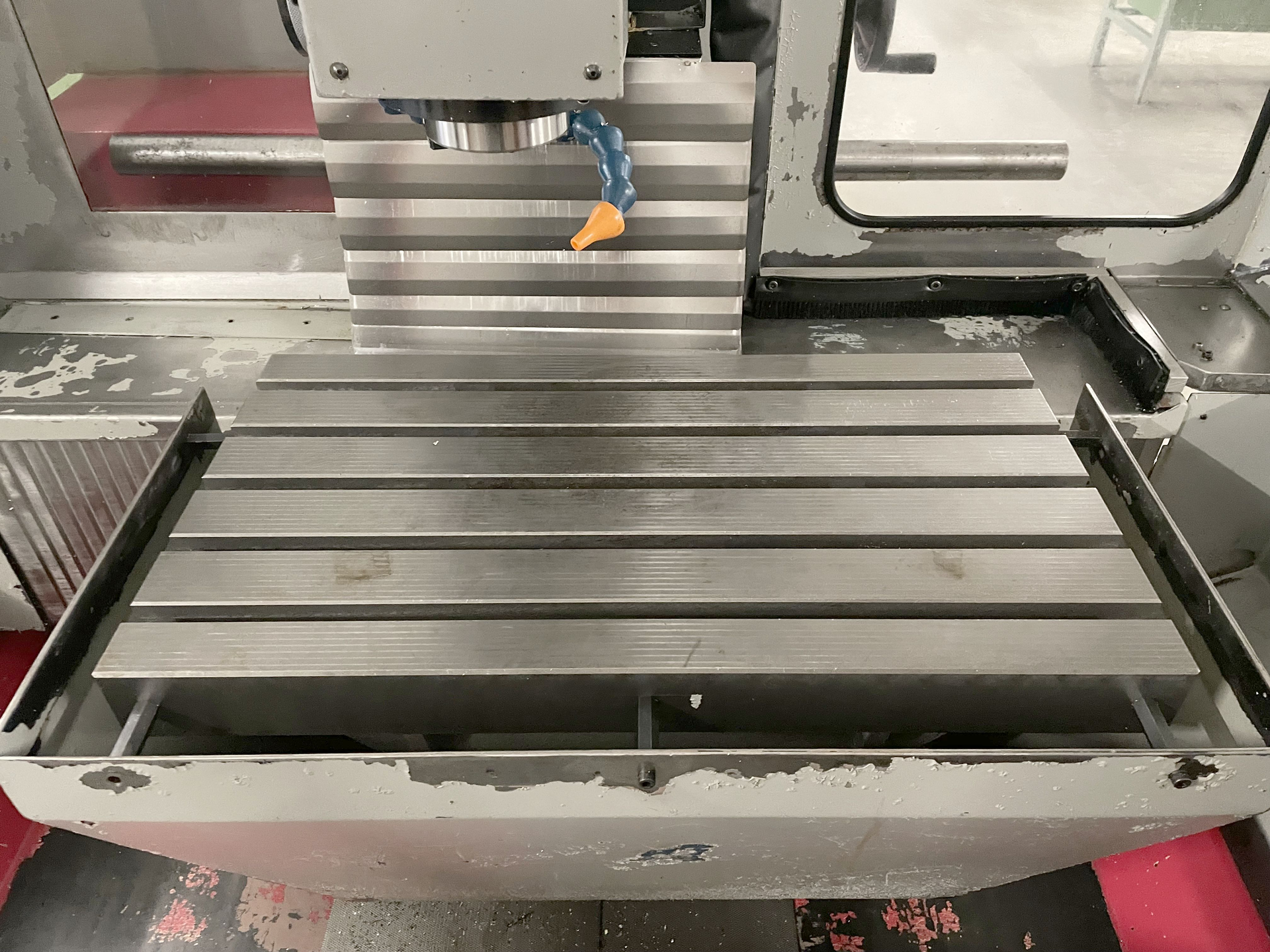

| Longueur de la table | 650 mm |
| Largeur de la table | 350 mm |
| Nombre rainures en T | 5 |
| Largeur rainures en T | 14 mm |
| Distance entre les rainures en T | 63 mm |
| Charge admise sur la table max. | 250 kg |
| Course longitudinale (axe-X) | 400 mm |
| Course transversale (axe-y) | 320 mm |
| Course verticale (axe-Z) | 400 mm |
| Distance entre broche | |
| verticale et table | 140 - 540 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 50 t/min |
| à | 3300 t/min |

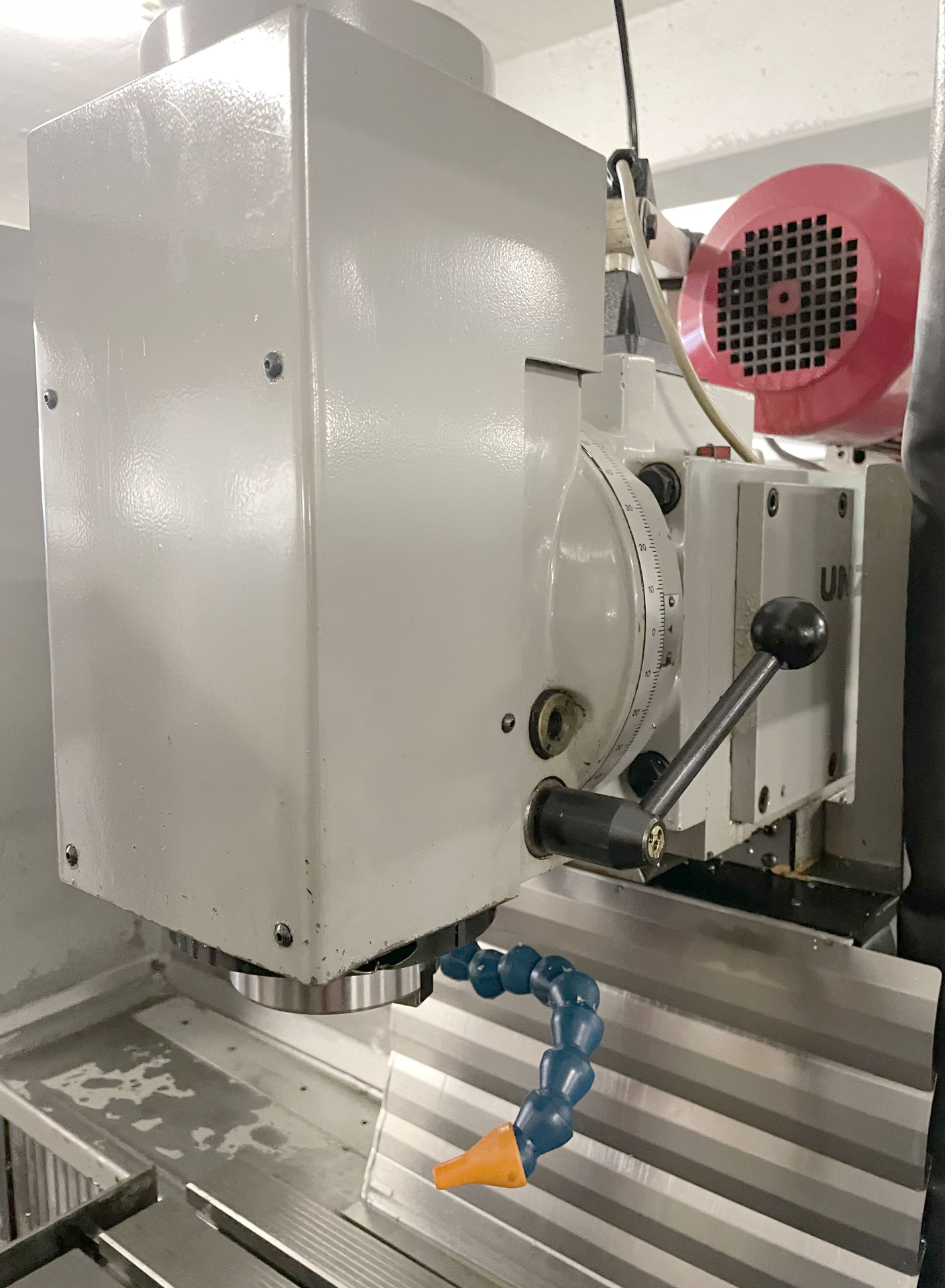

| Inclinaison tête verticale | +/-90 ° |
| Cône de broche : ISO | 40 DIN 69871 |
| Avances: | |
| Variateur (réglage progressif) | |
| longitudinale de | mm/min |
| à | 1000 mm/min |
| transversale de | mm/min |
| à | 1000 mm/min |
| Vitesse rapide longitudinale | 4 m/min |
| Vitesse rapide transversale | 4 m/min |
| Vitesse rapide verticale | 3 m/min |
| Course de broche verticale | 60 mm |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 5.5 kW |
| Puissance totale installée | 15 kVA |
| Temps mise sous tension | 6652 Heures |
| Temps de fonctionenement | 1584 Heures |
| Temps de travail | 940 Heures |
| Niveau sonore | 78 dB (A) |
| Poids de la machine env. | 1300 kg |
| Encombrement machine: | |
| Longueur | 2000 mm |
| Largeur | 1950 mm |
| Hauteur | 1900 mm |
| Accessoires divers: | |
| Table fixe | |

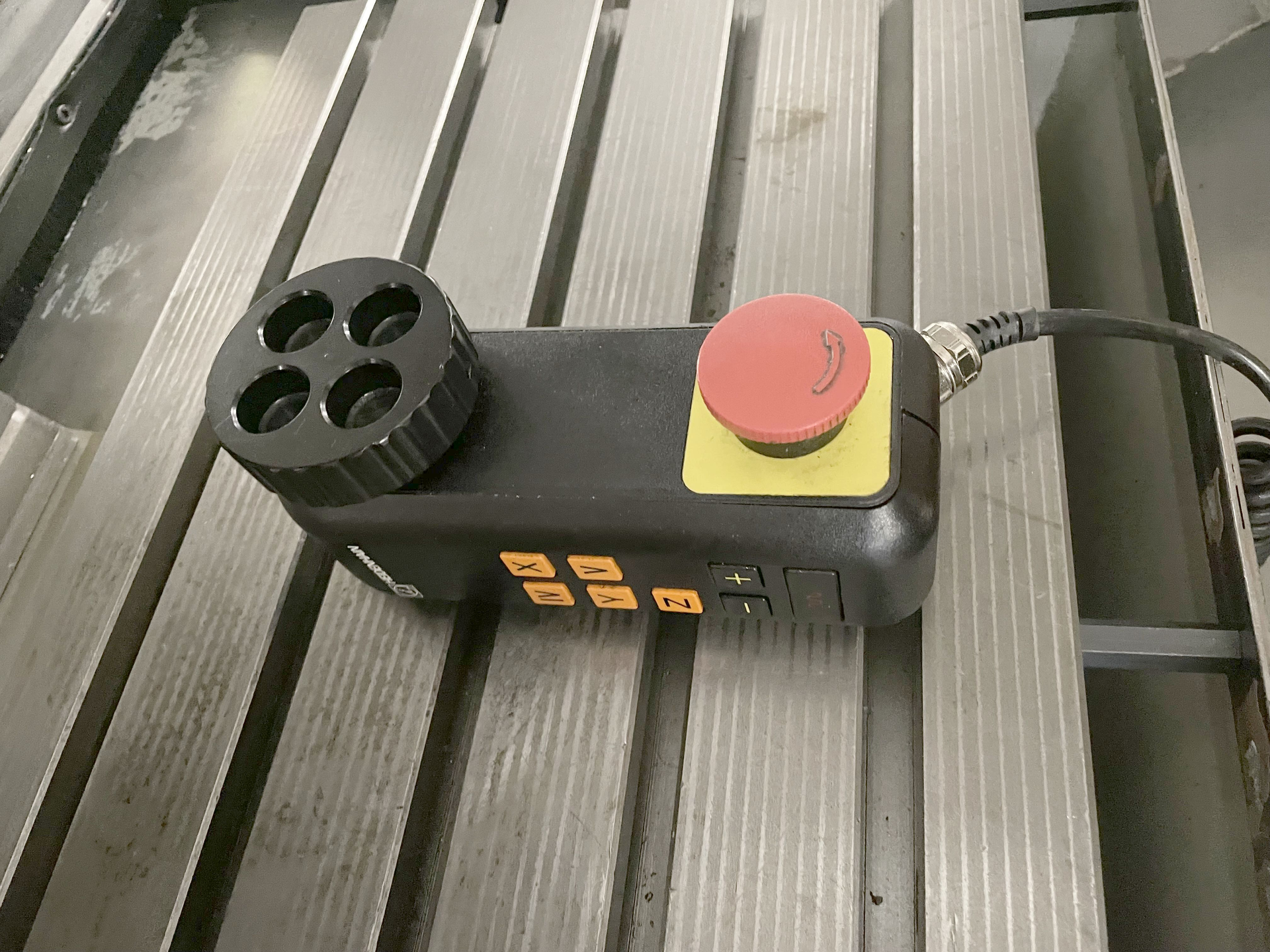

| Commande à distance électronique | |
| Manivelles mécaniques | |
| Protection intégrale | |

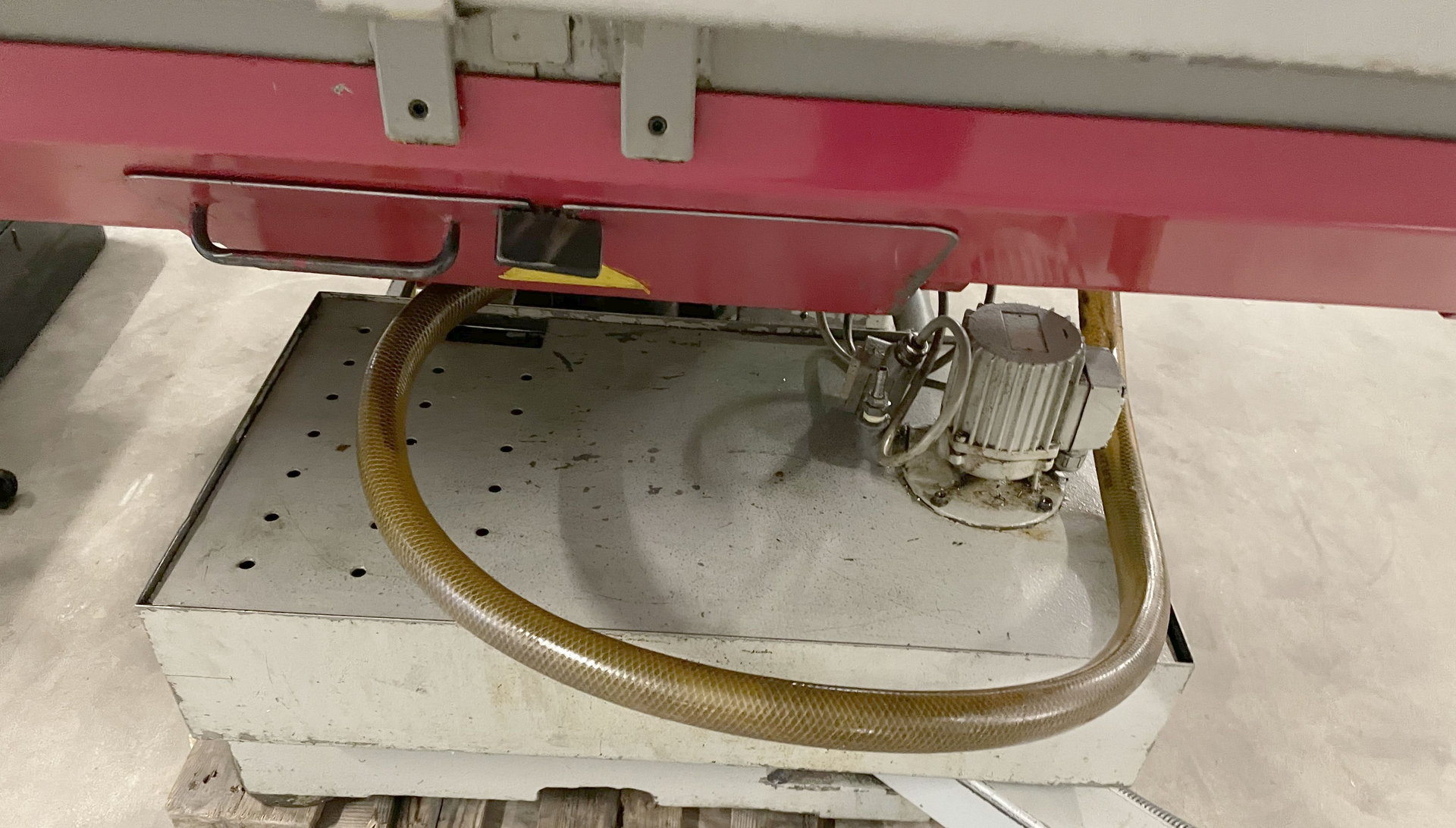

| Dispositif d'arrosage | |
| Graissage central automatique | |
| Interface port sérielle RS 232 |
