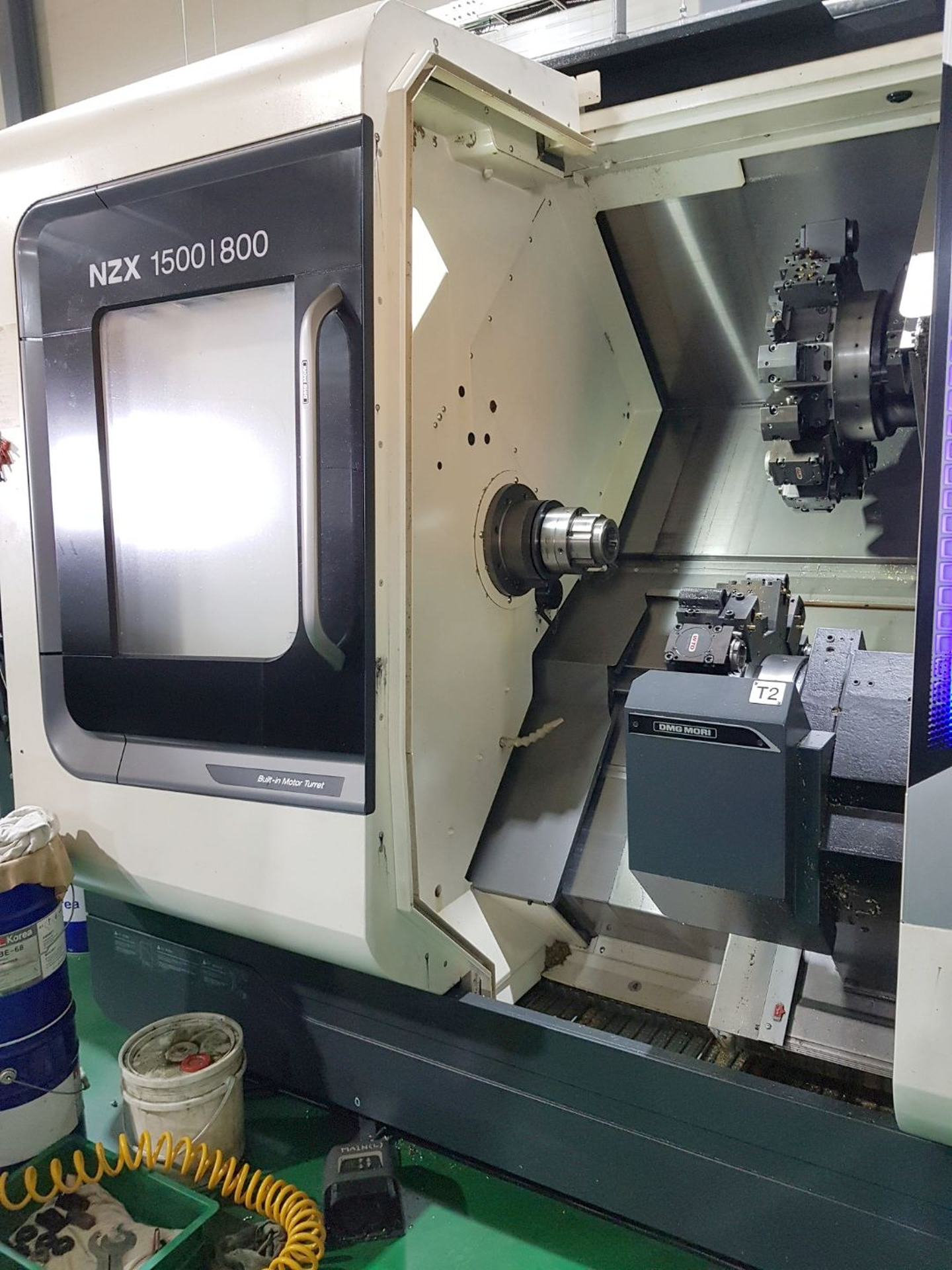

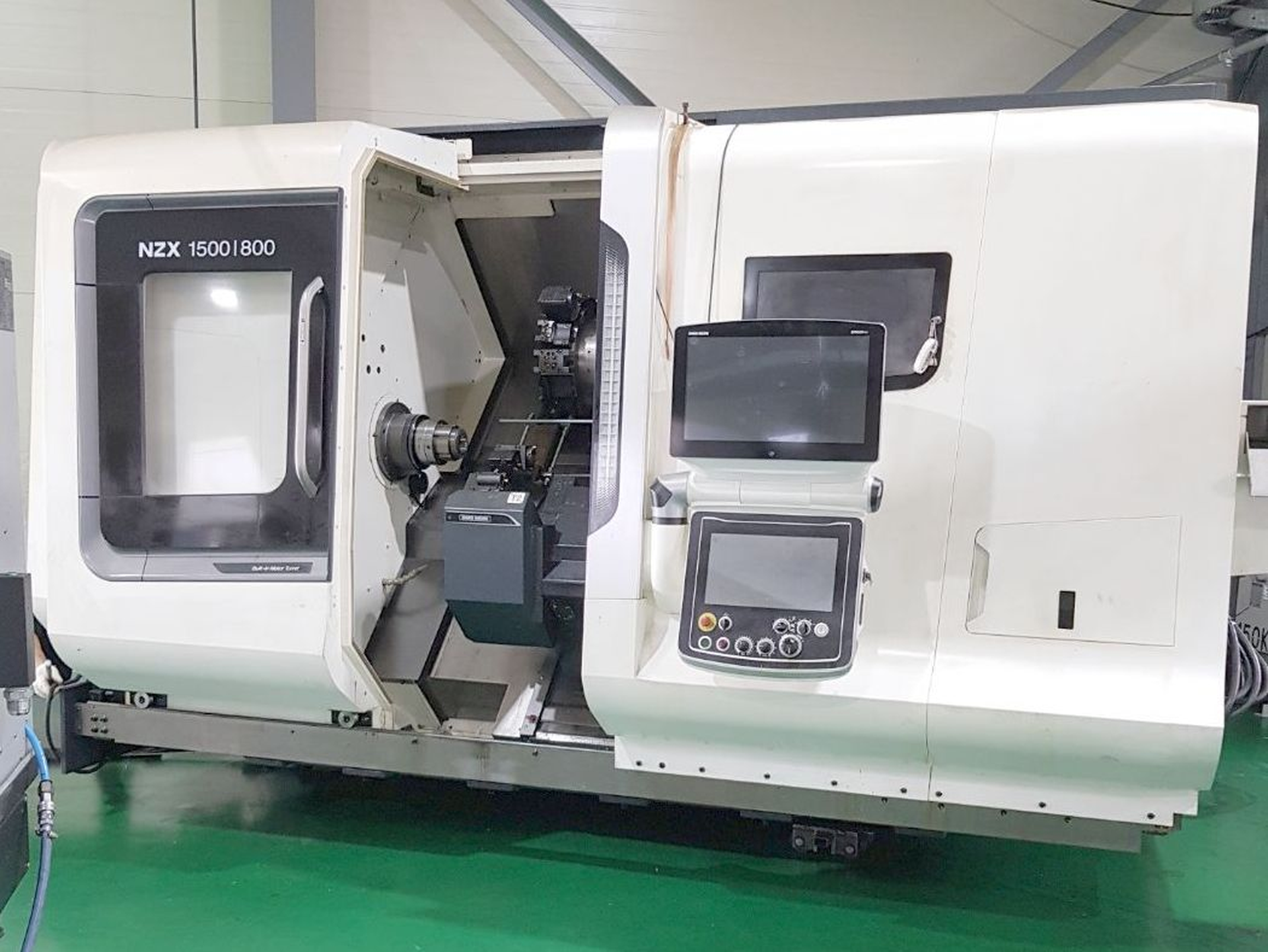

NZX 1500/800SY est un Centre de tournage/fraisage/perçage CNC de haute précision, grande exactitude et fiabilité. Capacités: 2 broches de tournage, 2 revolvers, diamètre de rotation 800 mm, Ø tournage max 320 mm, passage barre 52 mm; courses Z 810 mm, X 210 mm, Y 110 mm (pour les deux chariots). Caractéristiques: vitesses broche 0–6000 t/min, puissance broche 22/18.5 kW, puissance outils tournants 7.5/5.5 kW, nez de broche JIS A2-5, alésage 61 mm; rapid traverse X 30 m/min, Z 50 m/min, Y 20 m/min; poids env. 8100 kg; dimensions L4396×l2835×h2320 mm. Accessoires: système de mesure direct axe X, lampe, dispositif d'arrosage, arrosage par le centre de la contre-broche, interface chargeur, collecteur de pièces, transporteur pièces en bande, évacuateur de copeaux. Permet d'obtenir des tolérances serrées; secteurs types: automobile, aérospatial, médical, horlogerie et construction de machines.
| Nombre de broches de tournage | 2 |
| Nombre de revolvers | 2 |
| Diamètre de rotation au-dessus du lit | 800 mm |
| Diamètre de tournage max. | 320 mm |
| Passage de barre, diamètre max. | 52 mm |
| Chariot revolver: | |
| Chariot 1: | |
| Courses: | |
| Course longitudinale (axe-Z) | 810 mm |
| Course longitudinale (axe-X) | 210 mm |
| Course transversale (Y) | 110 mm |
| Chariot 2: | |
| Course longitudinale (axe-Z) | 810 mm |
| Course transversale (axe X) | 210 mm |
| Course transversale (Y) | 110 mm |

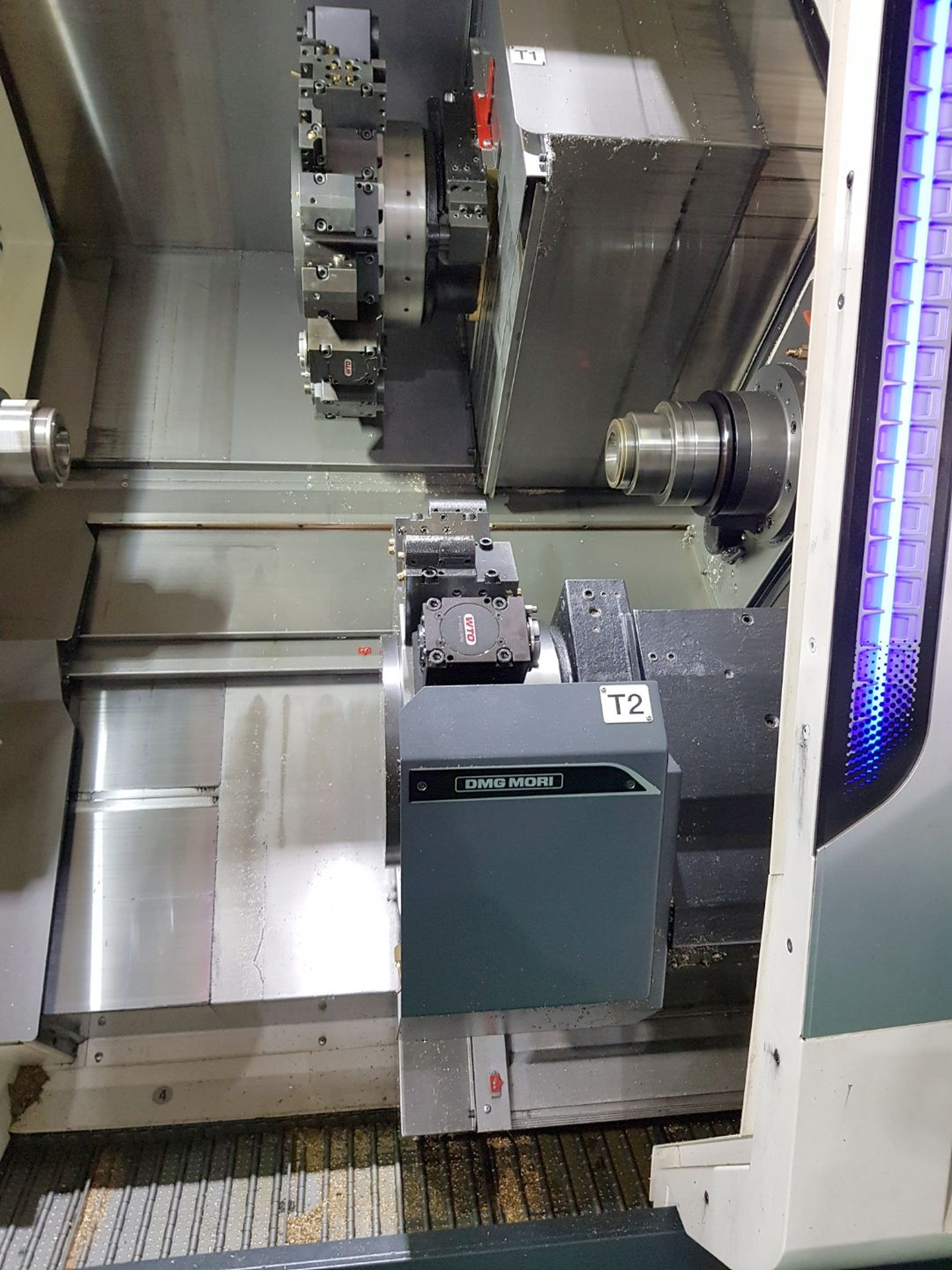

| Revolver: | |
| Nombre de positions | 16 (2x) |
| Outils tournants revolver | 16 |
| Vitesses de broche | 6000 t/min |
| Coupe transversale de la tige de l'outil | 20 mm |
| Puissance porte outils tournant | 7.5 / 5.5 kW |
| Broche principale: | |
| nez de broche | JIS A2-5 |
| Alésage de la broche | 61 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 6000 t/min |
| Puissance de la broche | 22 / 18.5 kW |
| Contre-broche: | |
| nez de broche | JIS A2-5 |
| Alésage de la broche | 61 mm |
| Vitesse de broche max. | 6000 t/min |
| Rapid traverse X | 30 m/min |
| Rapid traverse Z | 50 m/min |
| Rapid traverse Y | 20 m/min |
| Moteur de la broche | 22 / 18.5 kW |
| Poids de la machine env. | 8100 kg |
| Encombrement machine: | |
| Longueur | 4396 mm |
| Largeur | 2835 mm |
| Hauteur | 2320 mm |
| Accessoires divers: | |
| Système de mesure directe axe X | |
| Lampe | |
| Dispositif d'arrosage | |
| Arrosage par le centre de la contre-broche | |
| Interface pour chargeur | |
| Collecteur de pièces | |
| Transporteur pièces en bande | |
| Evacuateur de copeaux |
