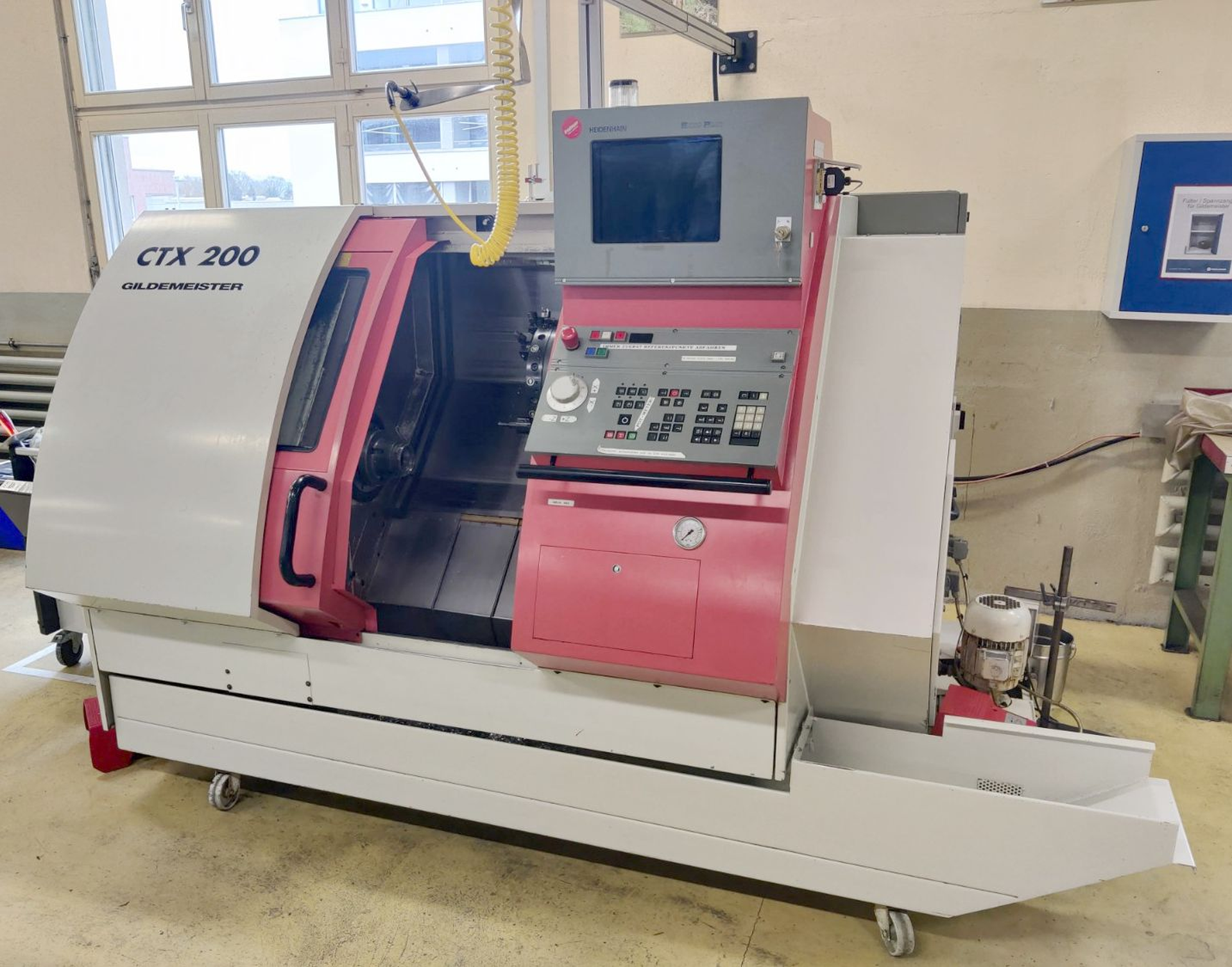

022382 - GILDEMEISTER CTX 200
Télécharger la fiche technique (PDF)
Écrivez-nous sur WhatsApp
| Hauteur de pointes | 298 mm |
| Diamètre de rotation | 440 mm |
| Diamètre admis au-dessus du chariot | 210 mm |
| Alésage de la broche | 56 mm |
| Longueur de tournage maximale | 305 mm |

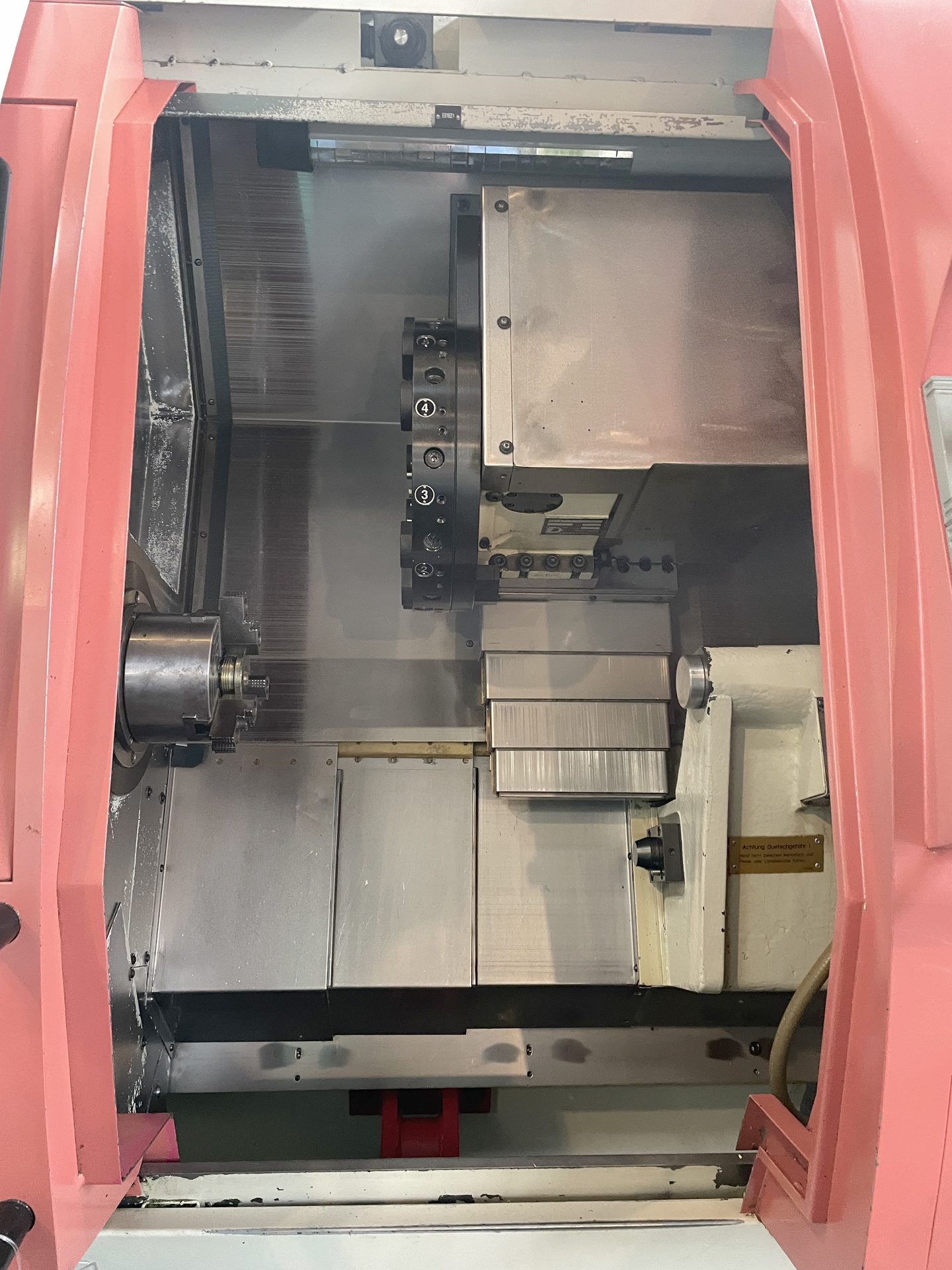

| Chariot revolver: | |
| Courses: | |
| Course longitudinale (axe-Z) | 350 mm |
| Course transversale (axe X) | 160 mm |

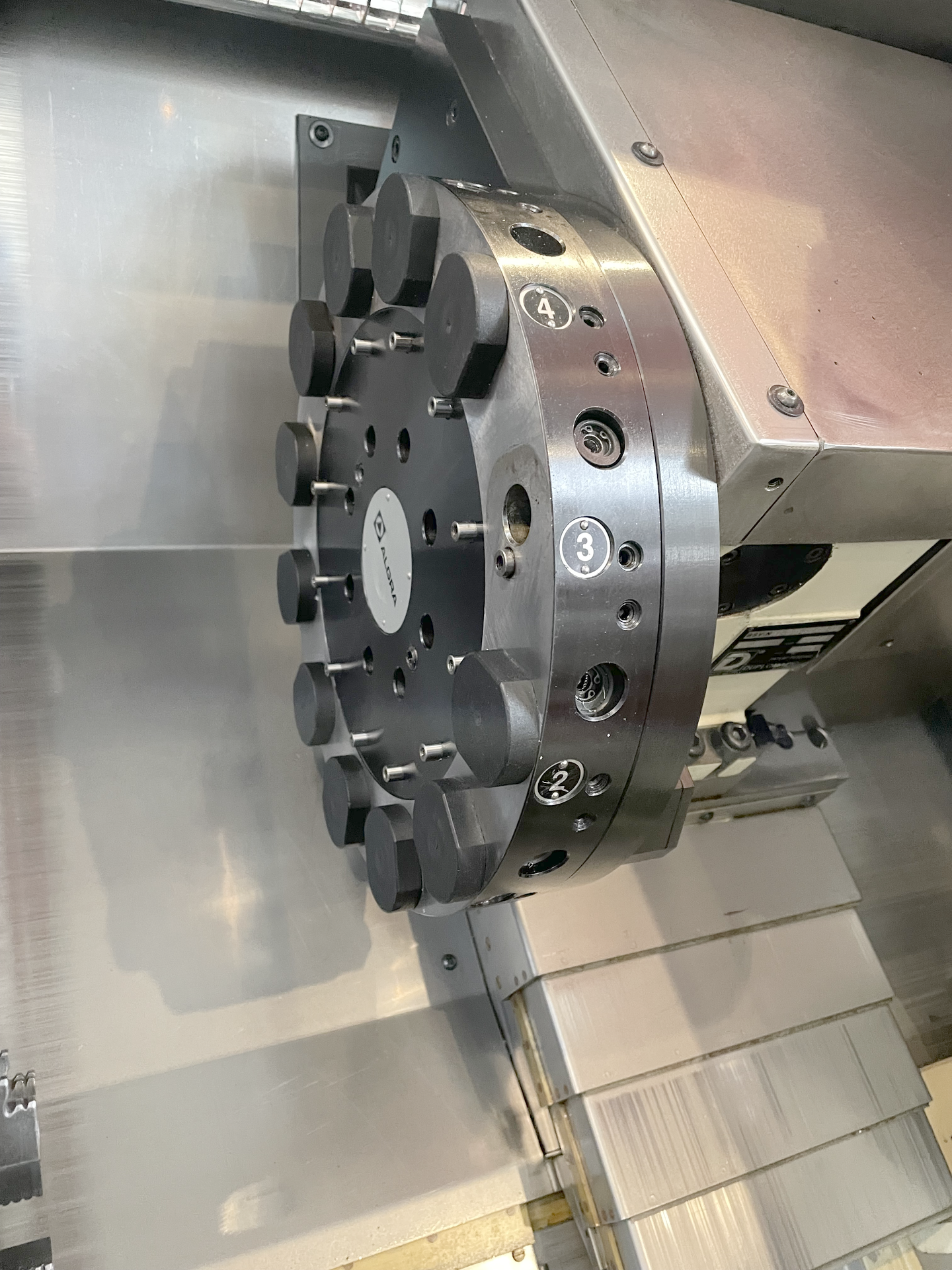

| Revolver: | |
| Nombre de positions | 12 |
| Outils tournants revolver | 12 |
| Vitesses de broche | 0 - 5000 t/min |
| Puissance porte outils tournant | 3 kW |
| Couple maximum | 5.7 Nm |
| Cône intérieure diamètre | 20 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 25 t/min |
| à | 5000 t/min |
| Puissance de la broche | 7.5 / 11 kW |
| Couple maximum | 58 / 84 Nm |

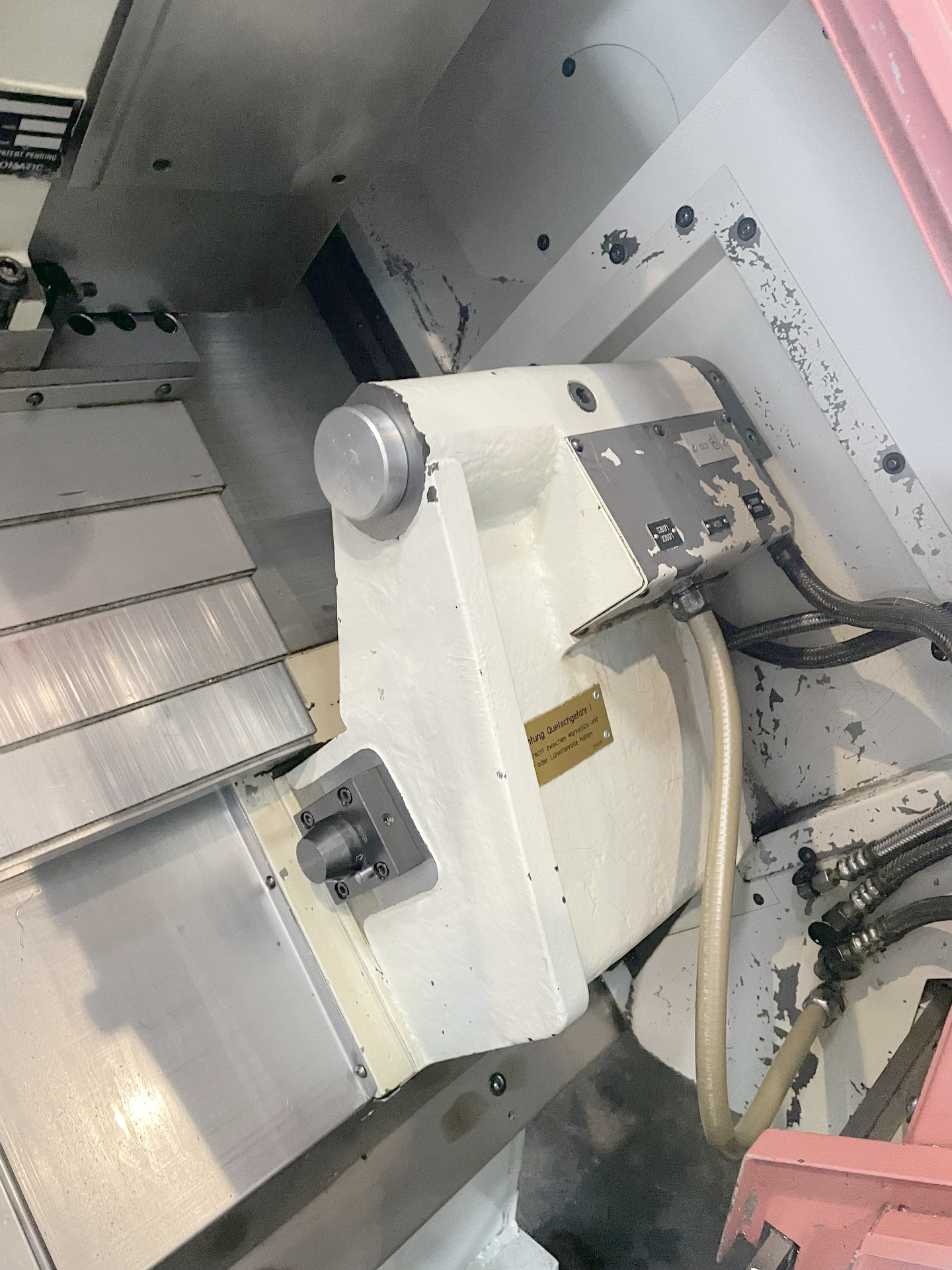

| Contre-poupée: | |
| Cône morse | 3 CM |
| Course de la broche | 120 mm |
| Diamètre de la broche | 50 mm |
| Pression | 3 kN |
| Rapid traverse X | 12 m/min |
| Rapid traverse Z | 16 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Niveau sonore | 77 dB (A) |
| Puissance totale installée | 34 kVA |
| Poids de la machine env. | 3200 kg |
| Encombrement machine: | |
| Longueur | 2600 mm |
| Largeur | 1700 mm |
| Hauteur | 1700 mm |

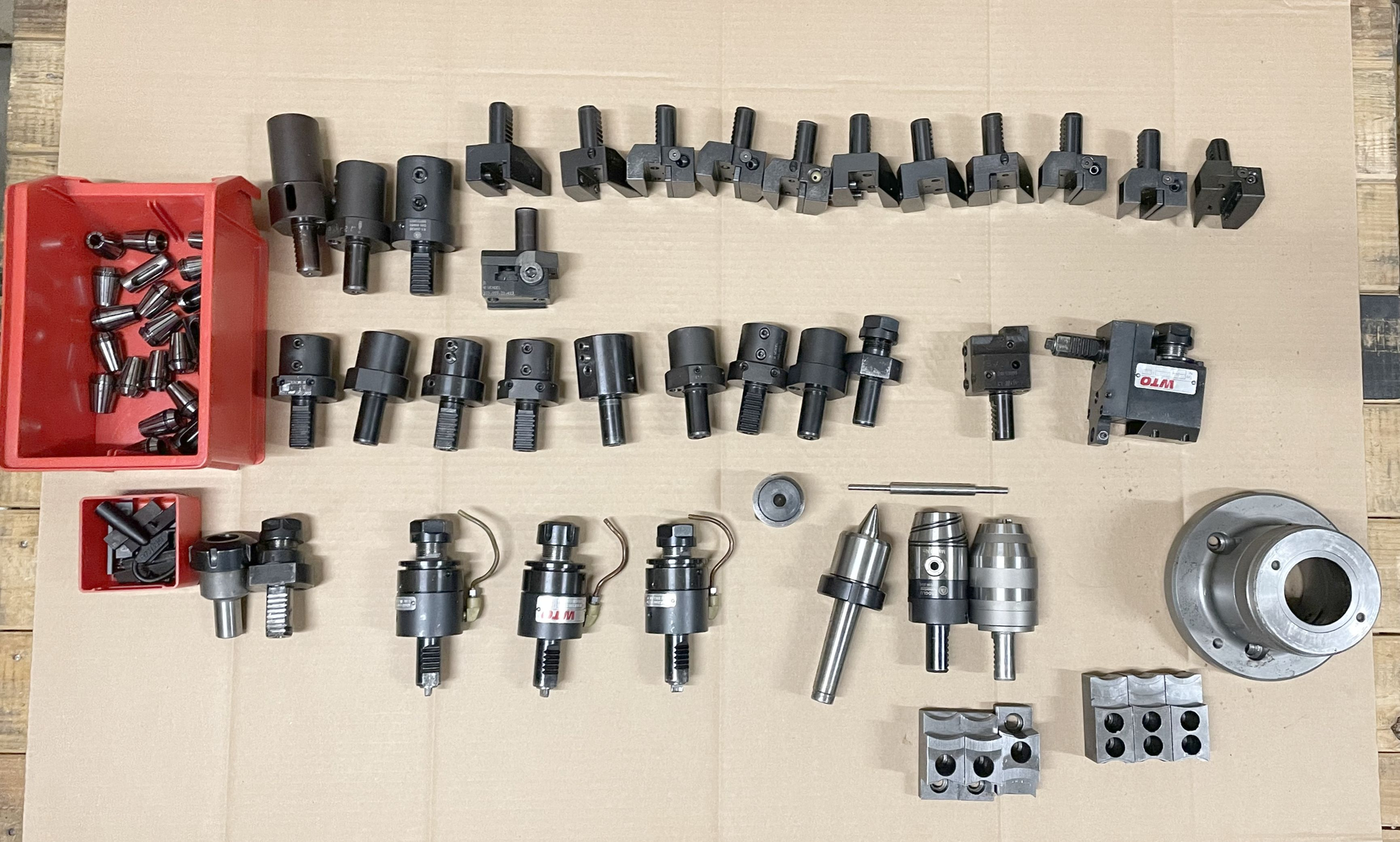

| Accessoires divers: | |

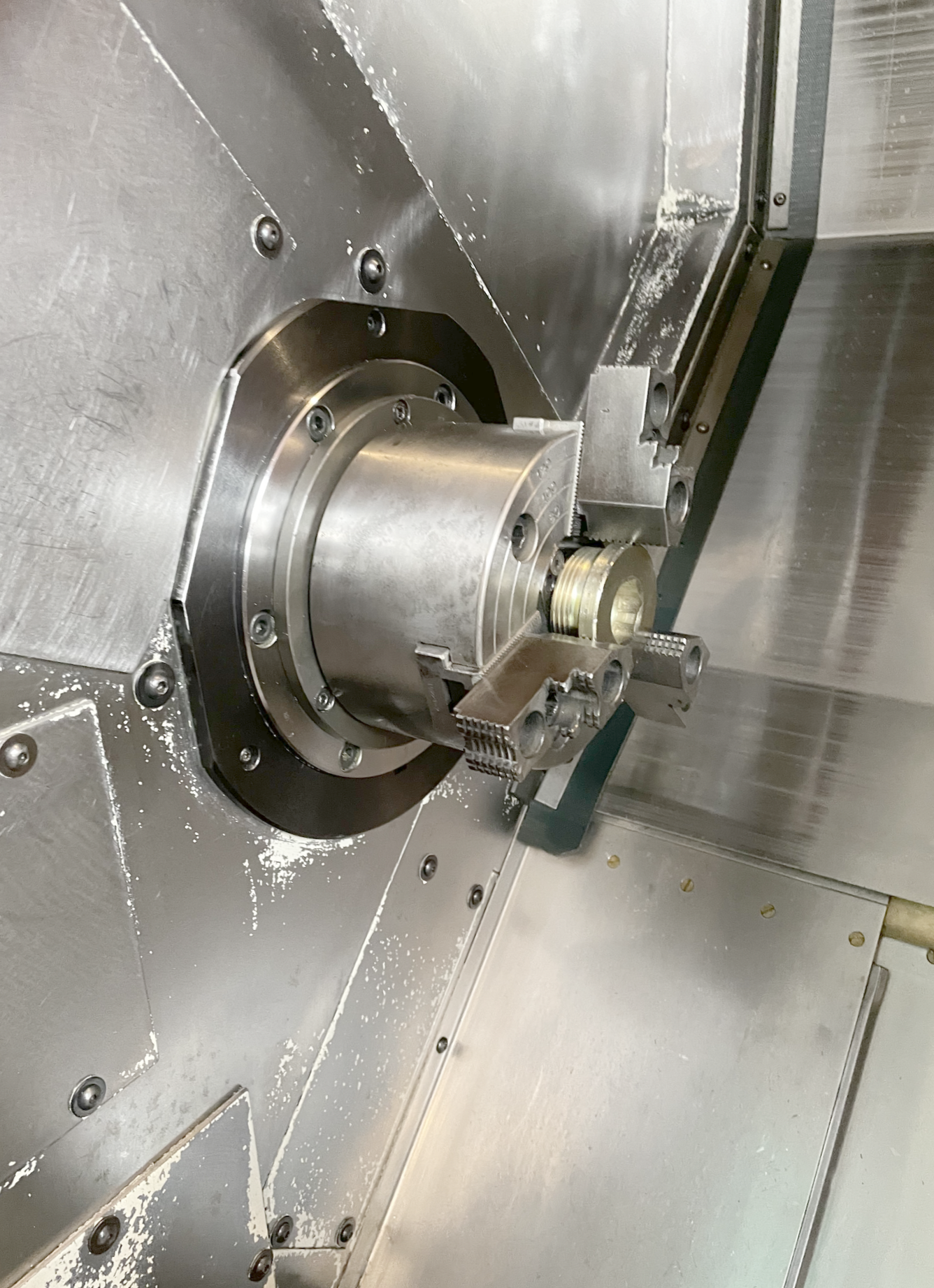

| Mandrin 3-chiens Ø | 140 mm |
| Jeu de mors doux | |
| Dispositif pour pinces | |

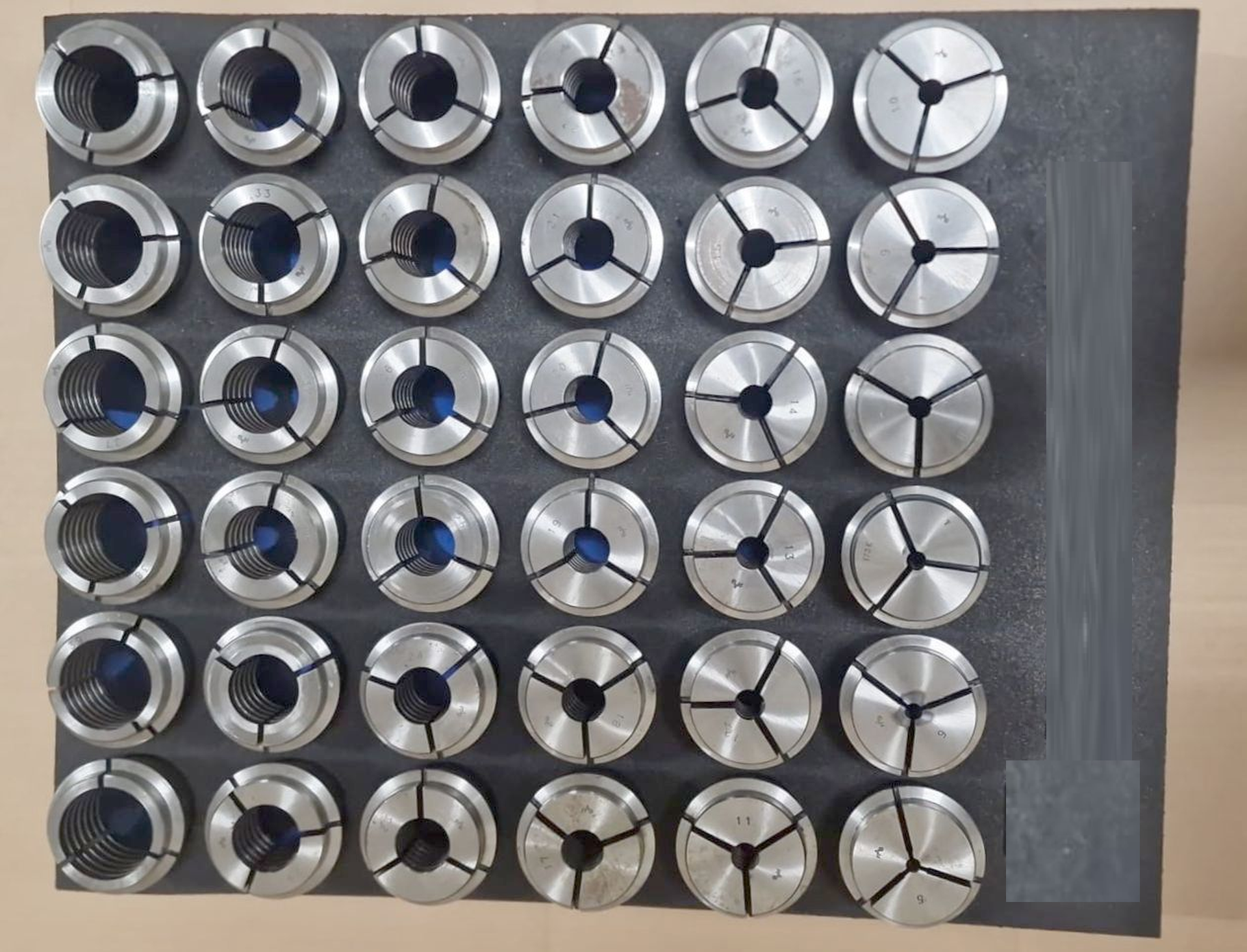

| Jeu de pinces | |
| Contre-poupée hydraulique | |
| Graissage central | |
| Pointe tournante | |
| Interface port sérielle RS 232 | |
| Mandrin de perçage | |
| Commande à pédale | |
| Jeu de supports outils | |
| Jeu de porte-outils |
