SCHAUBLIN 22
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

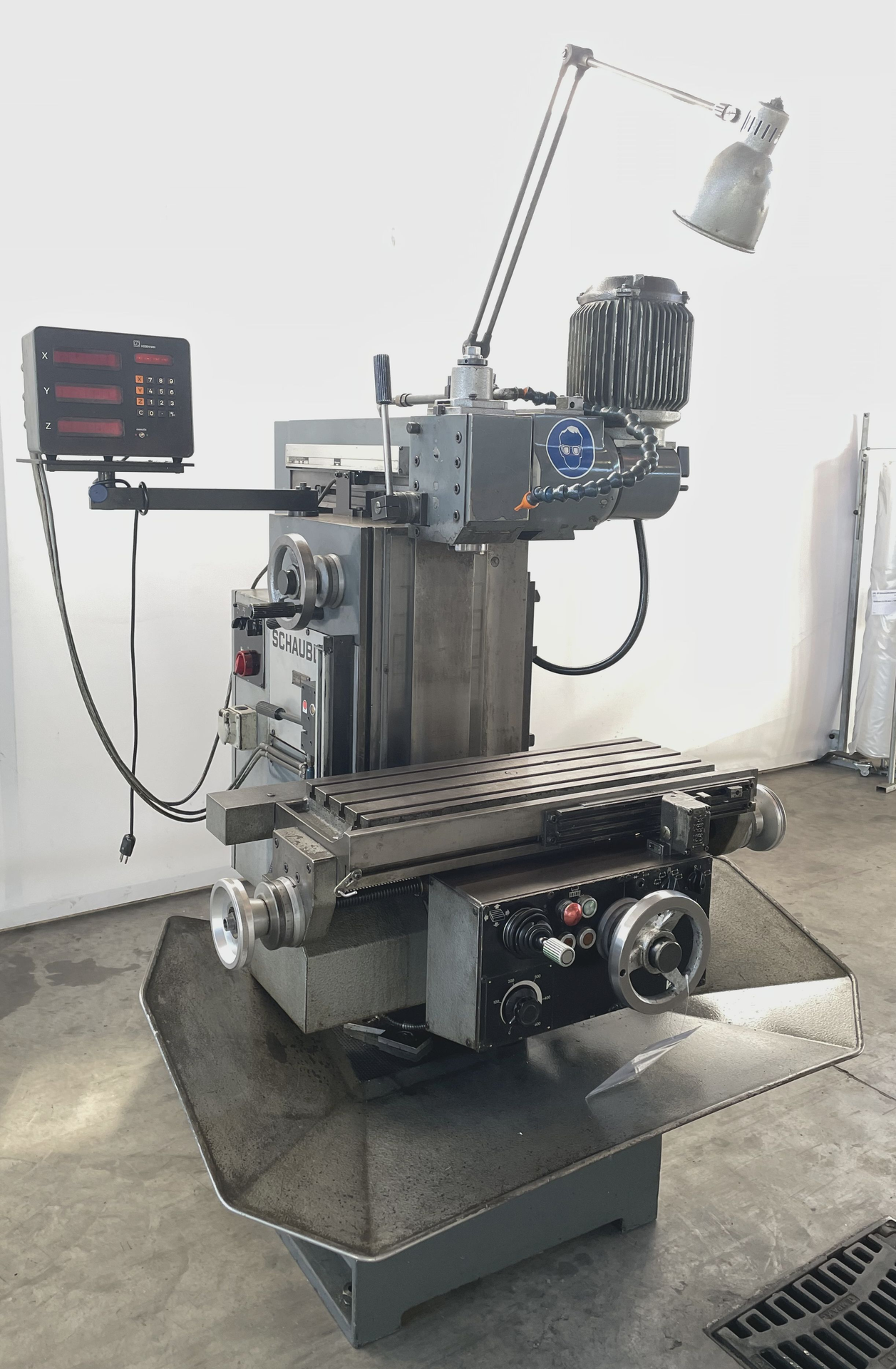

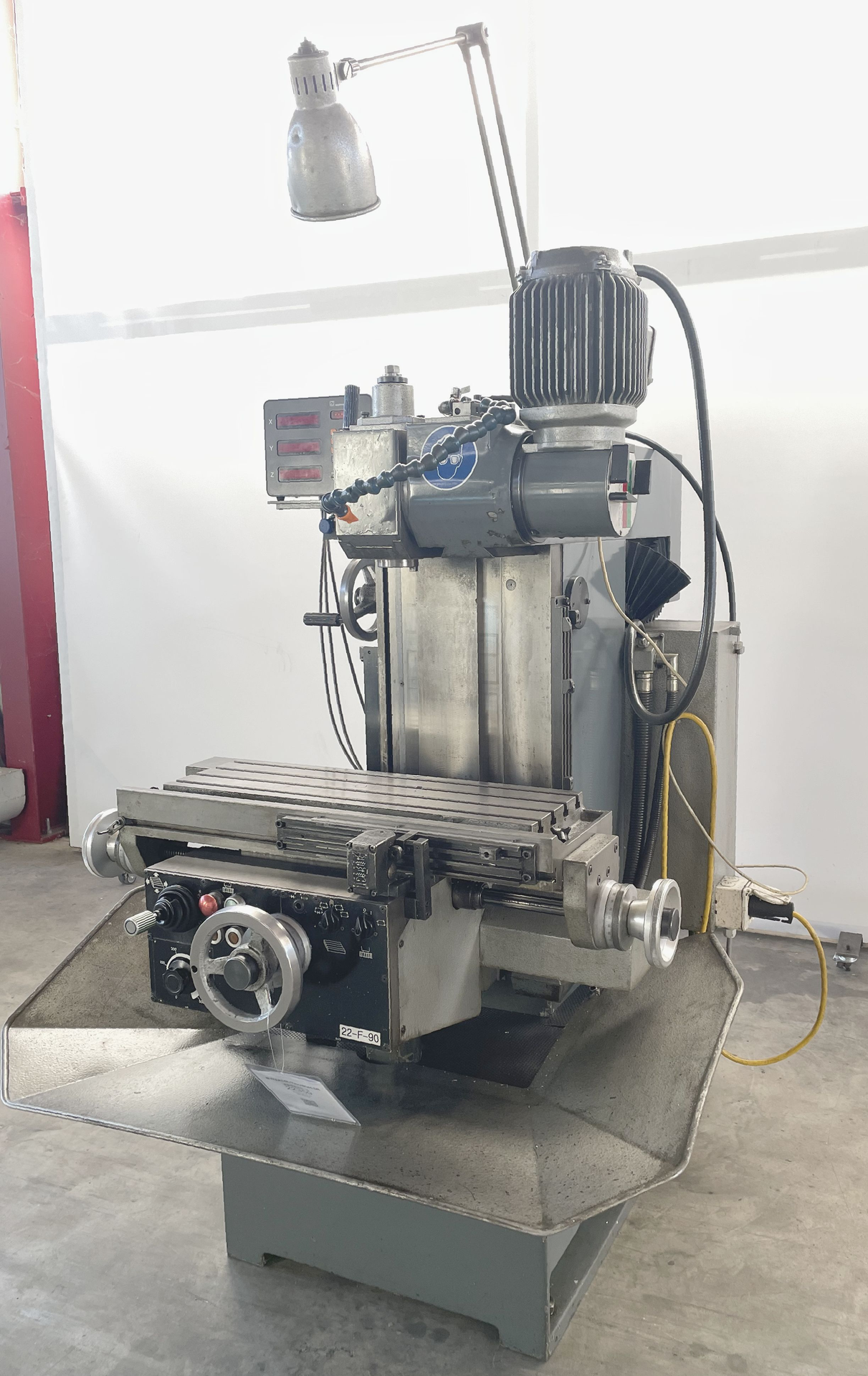

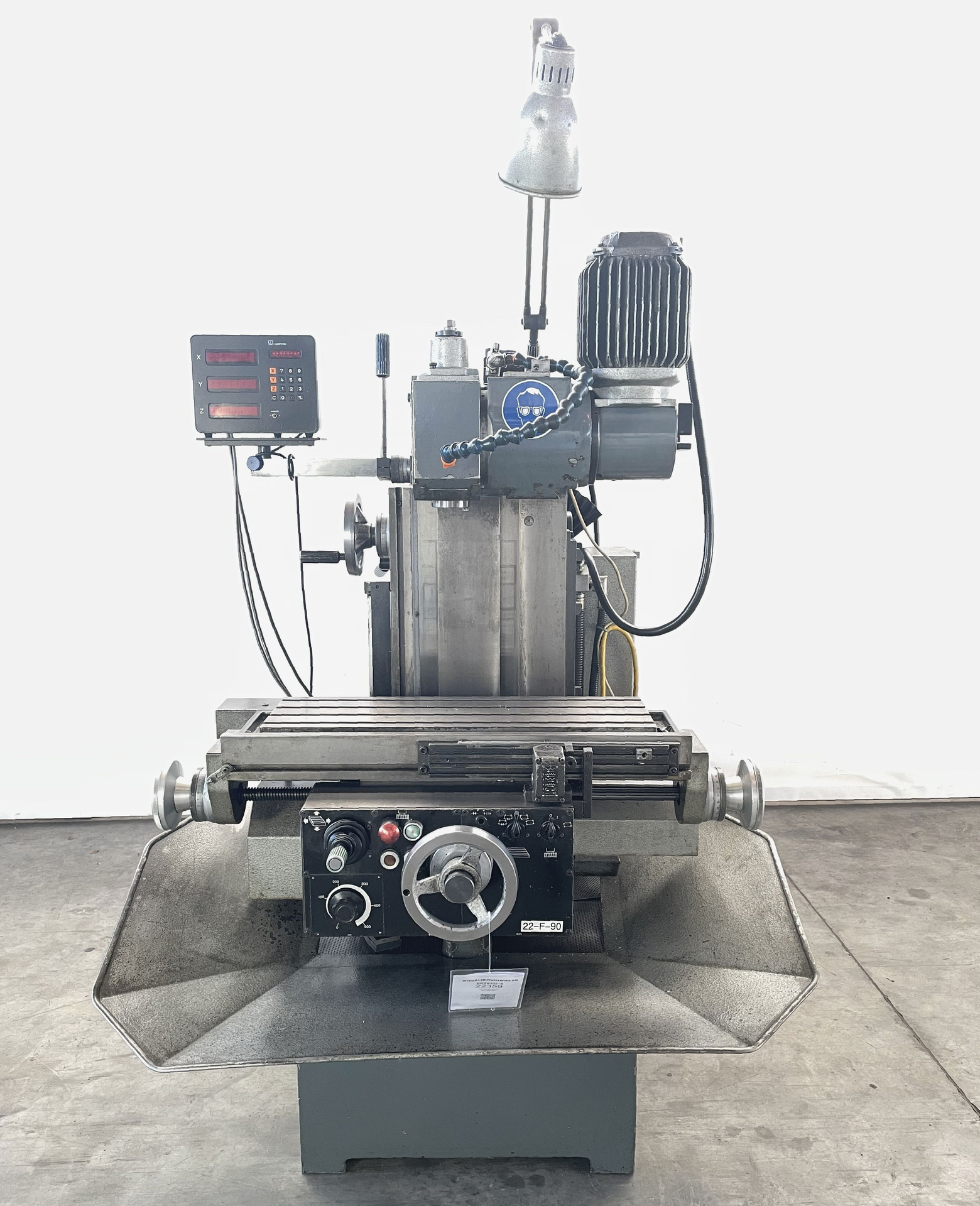

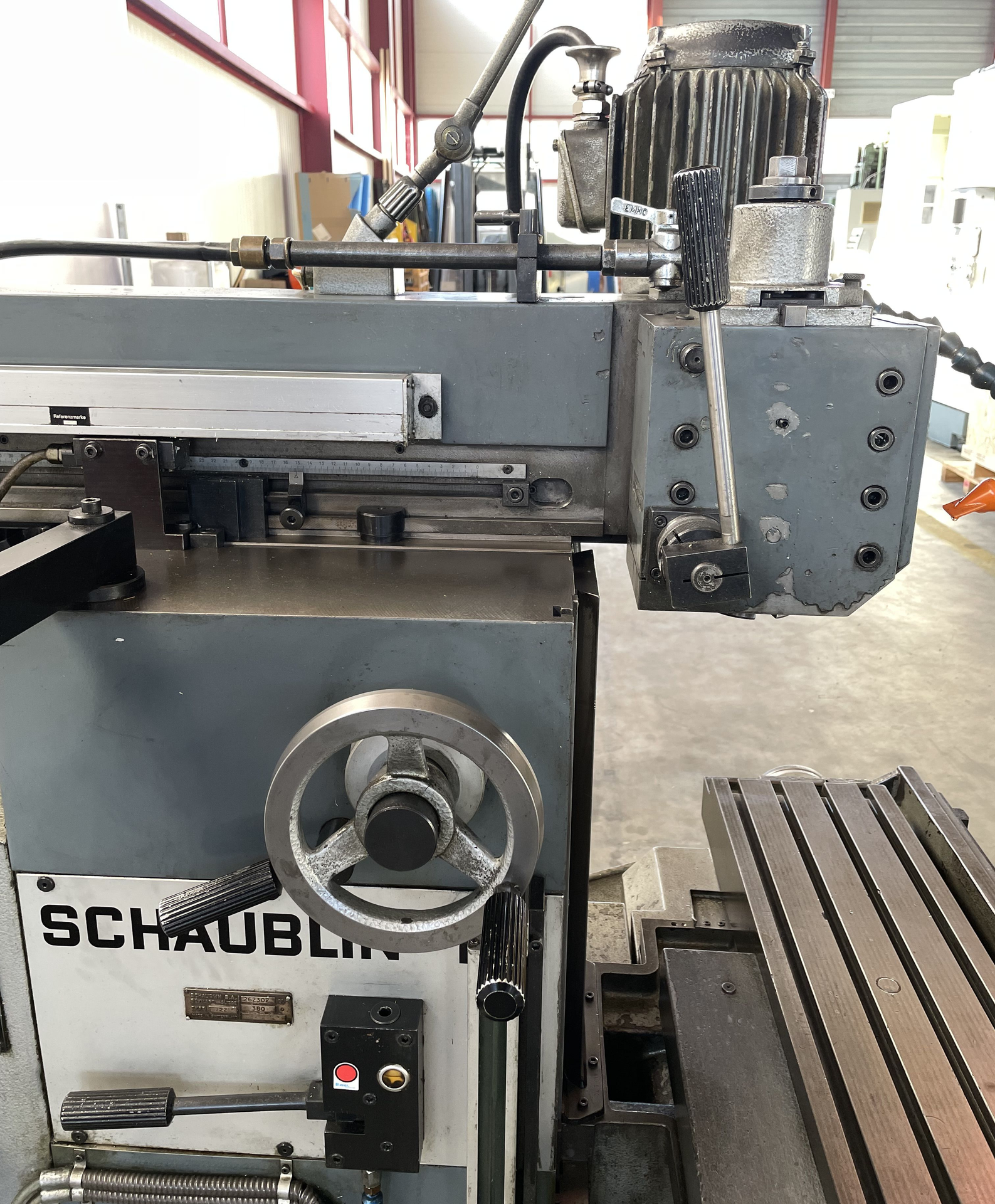

SCHAUBLIN 22 est une Fraiseuse universelle pour usinage de précision, précise et fiable. Table 650×250 mm; courses X330 Y400 Z475 mm; broche 60 mm. Cône ISO30, 12 vitesses 63–2800 t/min. Avances X 4–500, Z 2–200 mm/min; rapides X 2,5 m/min Z 1,0 m/min. Alim. 3×380 V 50 Hz; puissance 2,2 CV; poids ~950 kg; dimensions 1600×1100×1650 mm. Accessoires: afficheur 3 axes, lampe, cuvette. Tolérances serrées; secteurs: automobile, horlogerie, construction machines, aéronautique, médical.

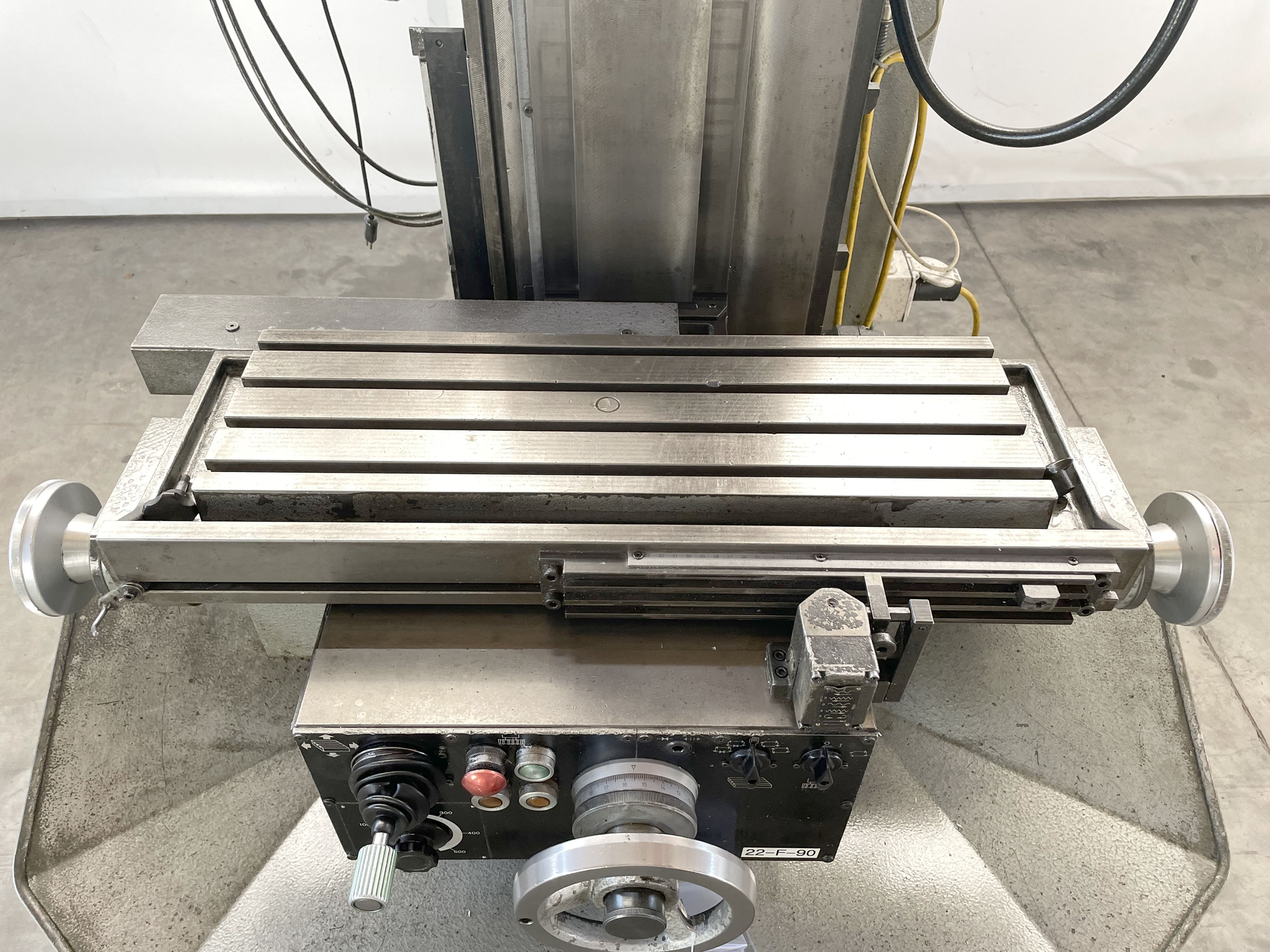

| Longueur de la table | 650 mm |
| Largeur de la table | 250 mm |
| Course longitudinale (axe-X) | 330 mm |
| Course transversale (axe-y) | 400 mm |
| Course verticale (axe-Z) | 475 mm |

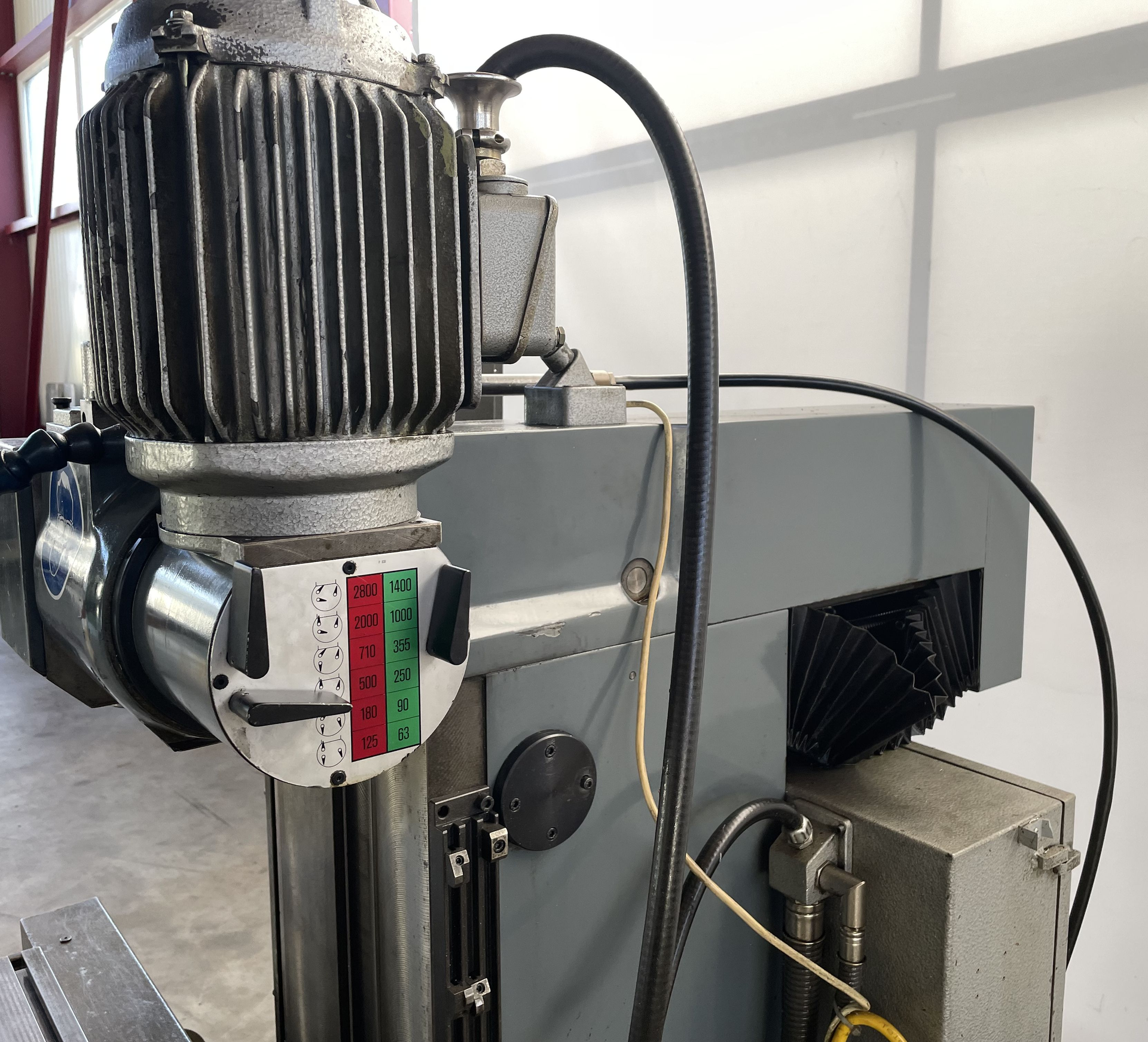

| Vitesses de broche: | |
| nombre (étages) | 12 |
| de | 63 t/min |
| à | 2800 t/min |
| Cône de la broche | 30 ISO |
| Avances: variateur | |
| longitudinale de | 4 mm/min |
| à | 500 mm/min |
| Verticale de | 2 mm/min |
| à | 200 mm/min |
| Course de broche verticale | 60 mm |
| Avances rapide: | |
| Longitudinale | 2.5 m/min |
| Verticale | 1.0 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | 2.2 CV |
| Poids de la machine env. | 950 kg |
| Encombrement machine: | |
| Longueur | 1600 mm |
| Largeur | 1100 mm |
| Hauteur | 1650 mm |
| Accessoires divers: | |

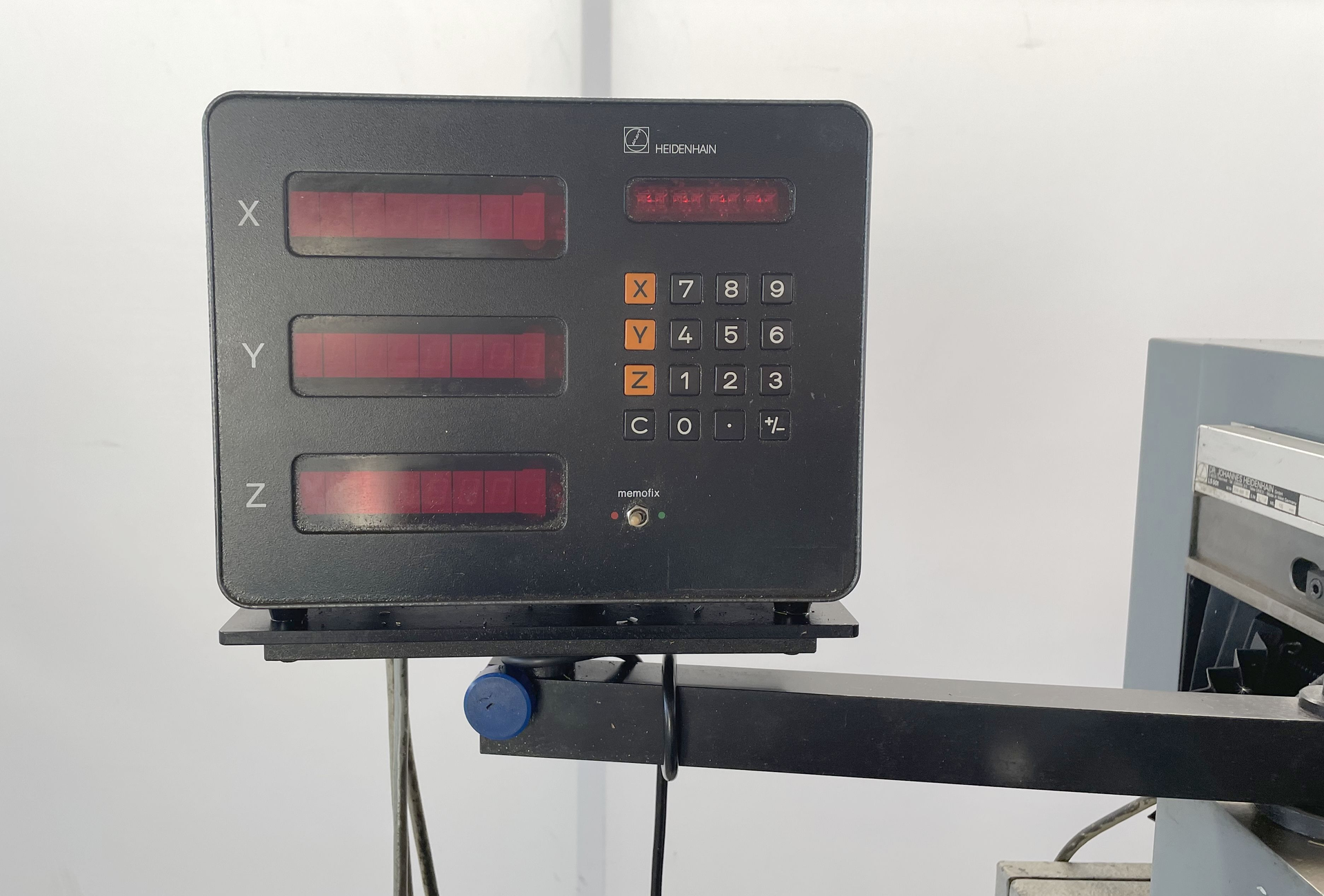

| Visualisateur digital, nombre d'axes: | 3 |
| Lampe | |
| Cuvette |
