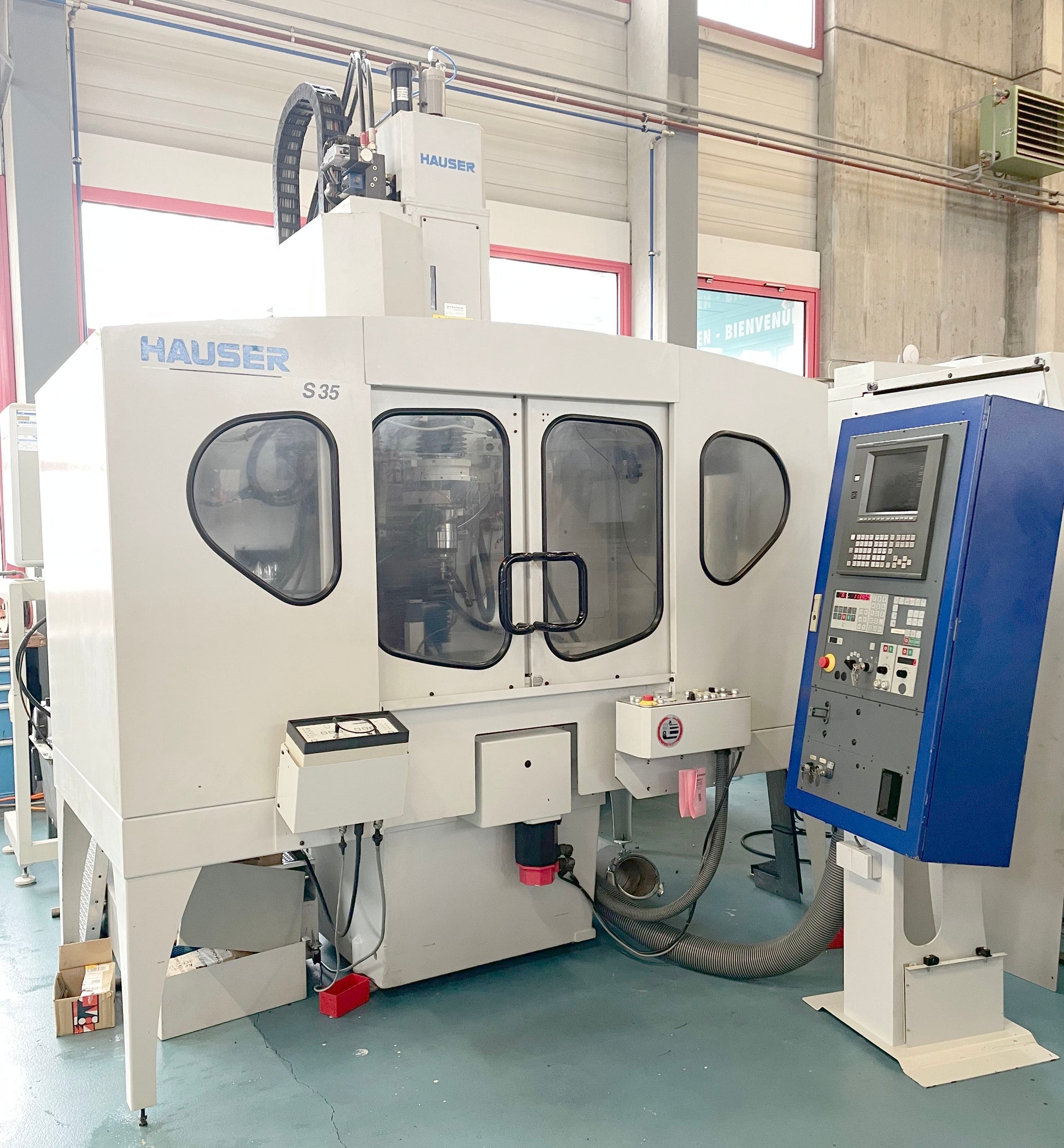

HAUSER S 35-400 est une rectifieuse à coordonnées CNC, pour précision, grande exactitude et fiabilité. Table 600×380 mm, 6 rainures en T, charge 200 kg. Courses X500 Y300 Z450 mm; Ø max 230 (360 avec plaque); cône jusqu’à 16°. Broche 7,5 kW; 3×380 V 50 Hz; poids ~4000 kg; dimensions 2700×1700×2850 mm. Accessoires: arrosage, filtration papier, moteur 70S-ATC, aspiration brouillard d’huile, changeur 8 EROWA, RS-232. Pour tolérances serrées en automobile, horlogerie, outillage, aéronautique, médical.
| Exécution à 1 montant | |

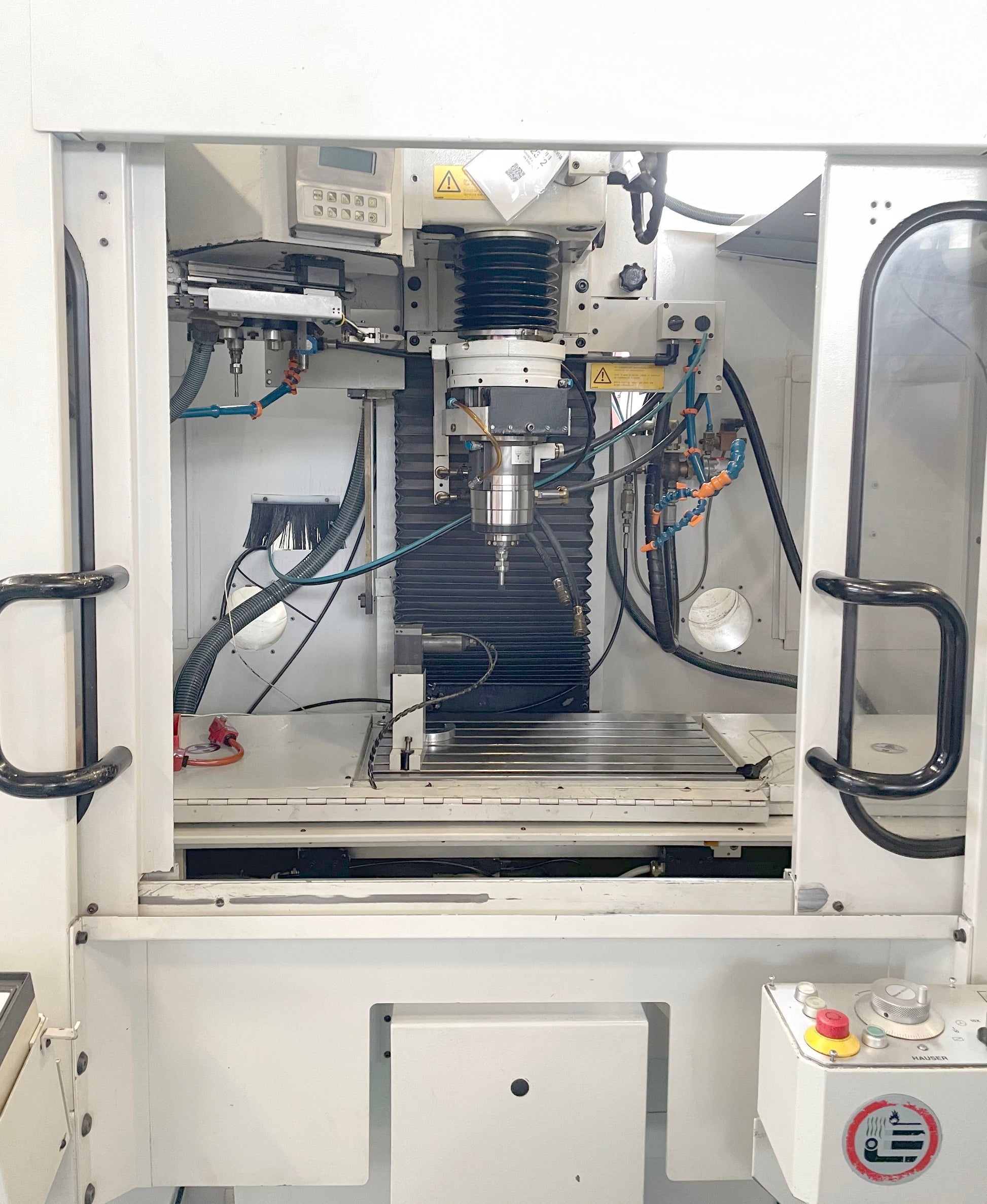

| Table: | |
| Longueur de la table | 600 mm |
| Largeur de la table | 380 mm |
| Largeur rainures en T | 10 mm |
| Nombre de rainures | 6 |
| Distance entre les rainures en T | 50 mm |
| Charge admise sur la table max. | 200 kg |
| Chariot: | |
| Course longitudinale (axe-X) | 500 mm |
| Course transversale (Y) | 300 mm |
| Course coulisse verticale | 450 mm |
| Passage entre le quill de meulage et la table | 485 mm |
| Capacité max. de meulage | 230 mm |
| avec plaque intermédiaire | 360 mm |
| Ecartement quill meulage | 340 mm |
| Cône max. pouvant être rectifié: | |
| à | 16 ° |
| Course verticale quill meulage: | |
| réglage progressif:entre | 1 mm |
| à | 110 mm |
| Vitesses avance course vertic. | |
| Variateur (réglage progressif) | |
| de | 1 m/min |
| à | 12 m/min |
| Vitesse mouvement planétaire axe c | |
| Variateur (réglage progressif) | |
| de | 5 t/min |
| à | 250 t/min |
| Avance: | |
| Axe X | 0 - 12 m/min |
| Axe Y | 0 - 12 m/min |
| Axe W | 900 mm/min |
| Branchement 50 Hz 3x | 380 Volt |

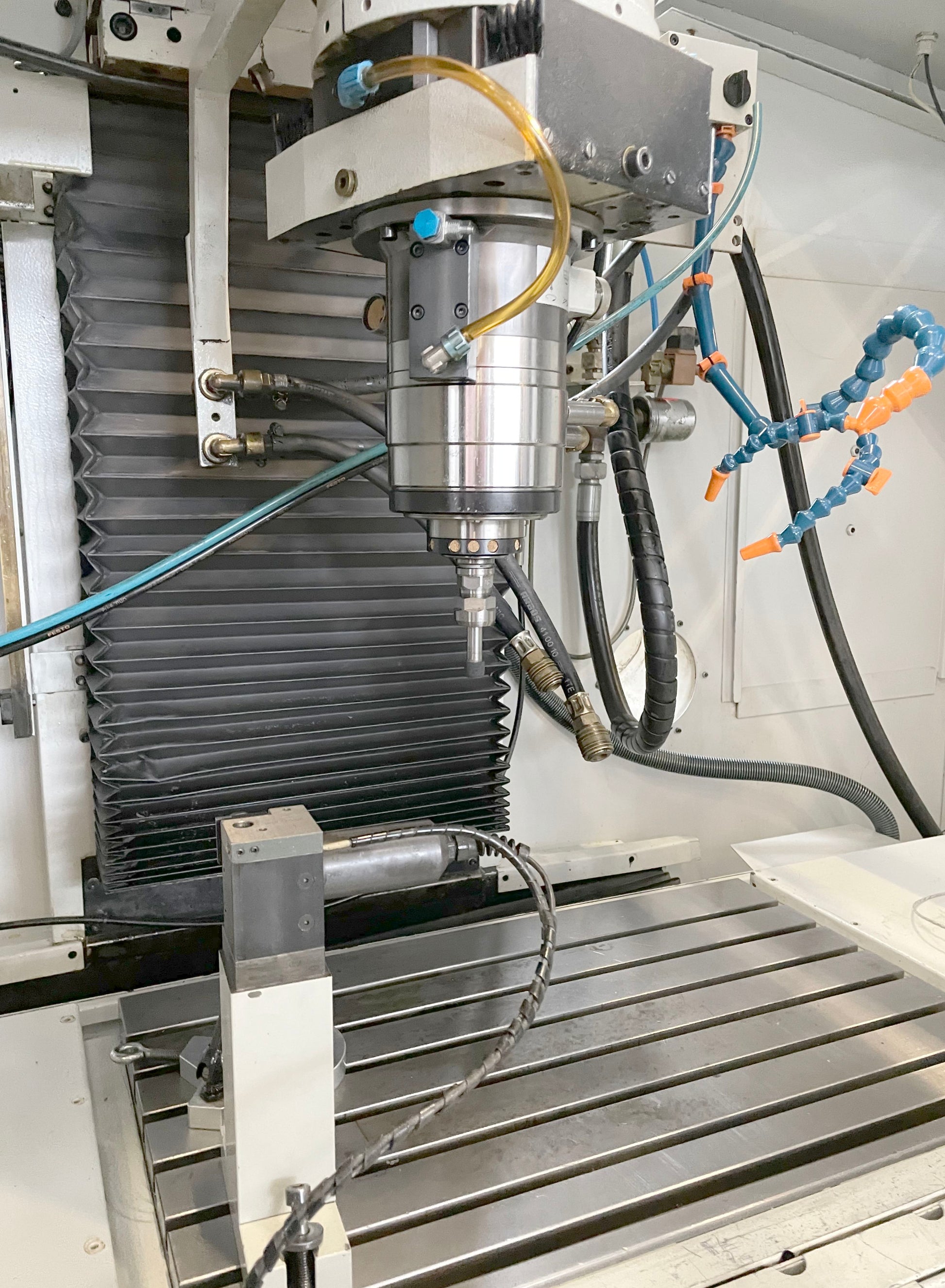

| Moteur de la broche | 7.5 kW |
| Poids de la machine env. | 4000 kg |
| Encombrement machine: | |
| Longueur | 2700 mm |
| Largeur | 1700 mm |
| Hauteur | 2850 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |
| Filtration par papier | |
| Moteur de meulage 70S-ATC | |

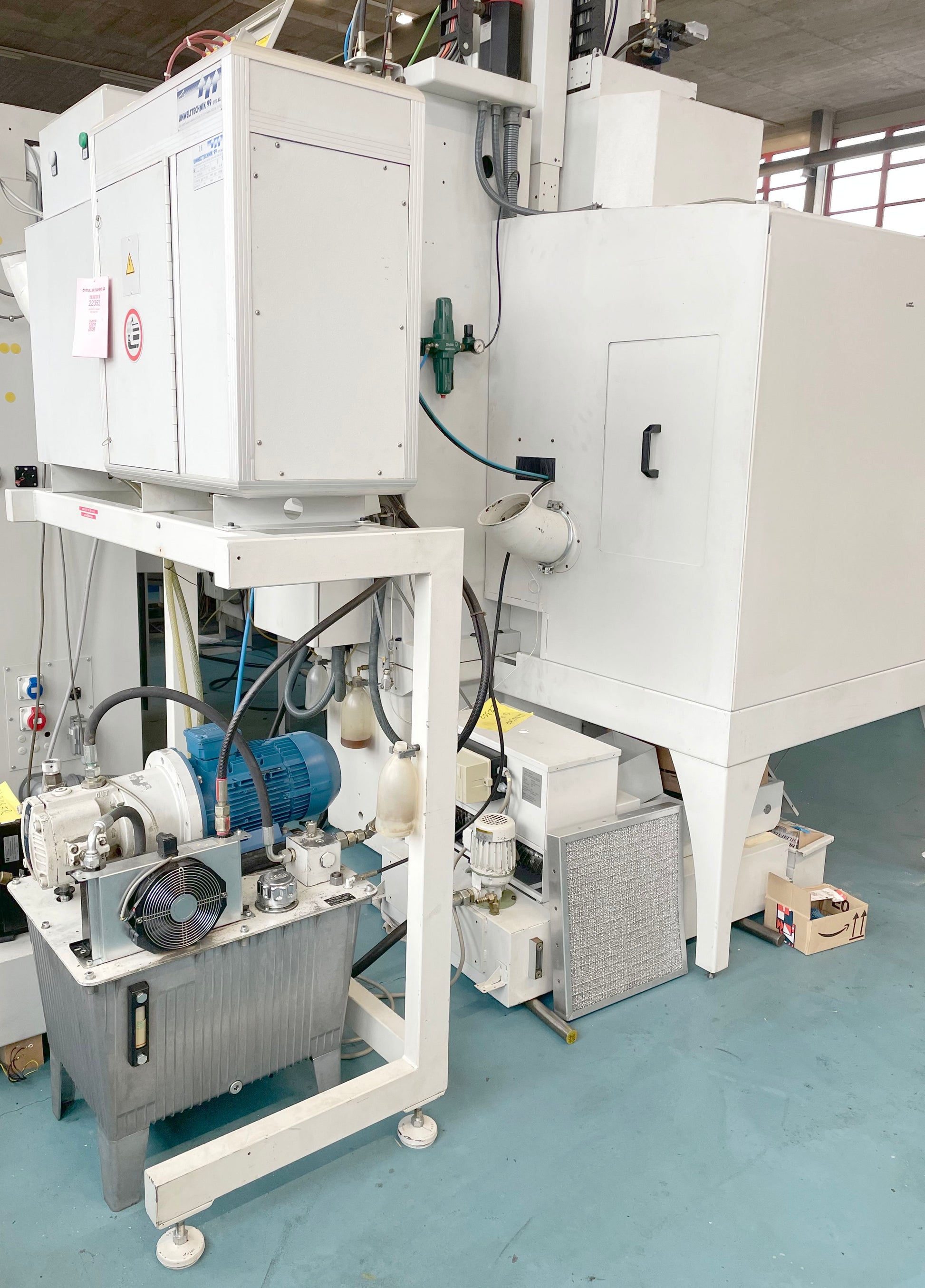

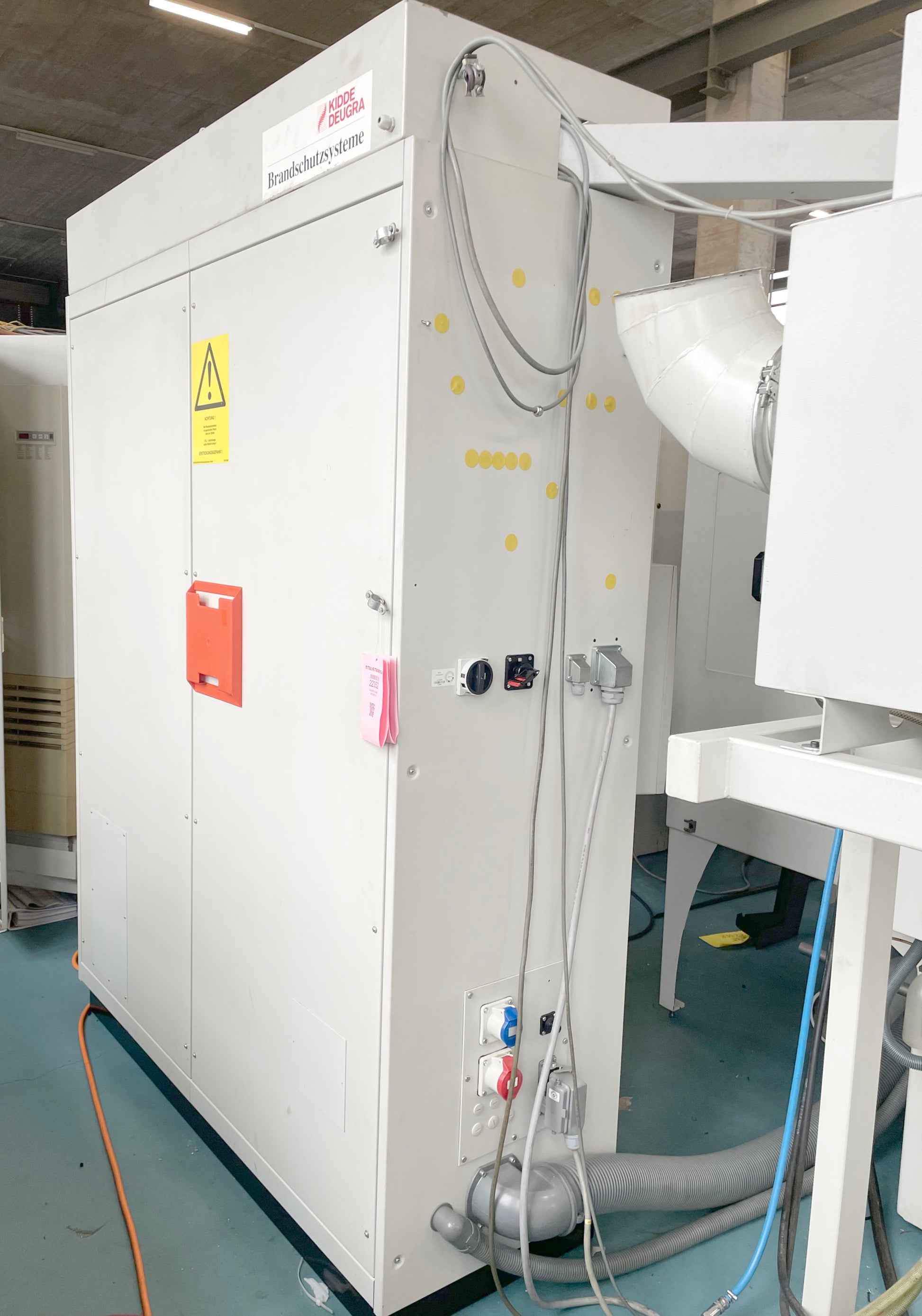

| Aspiration brouillard d'huile | |

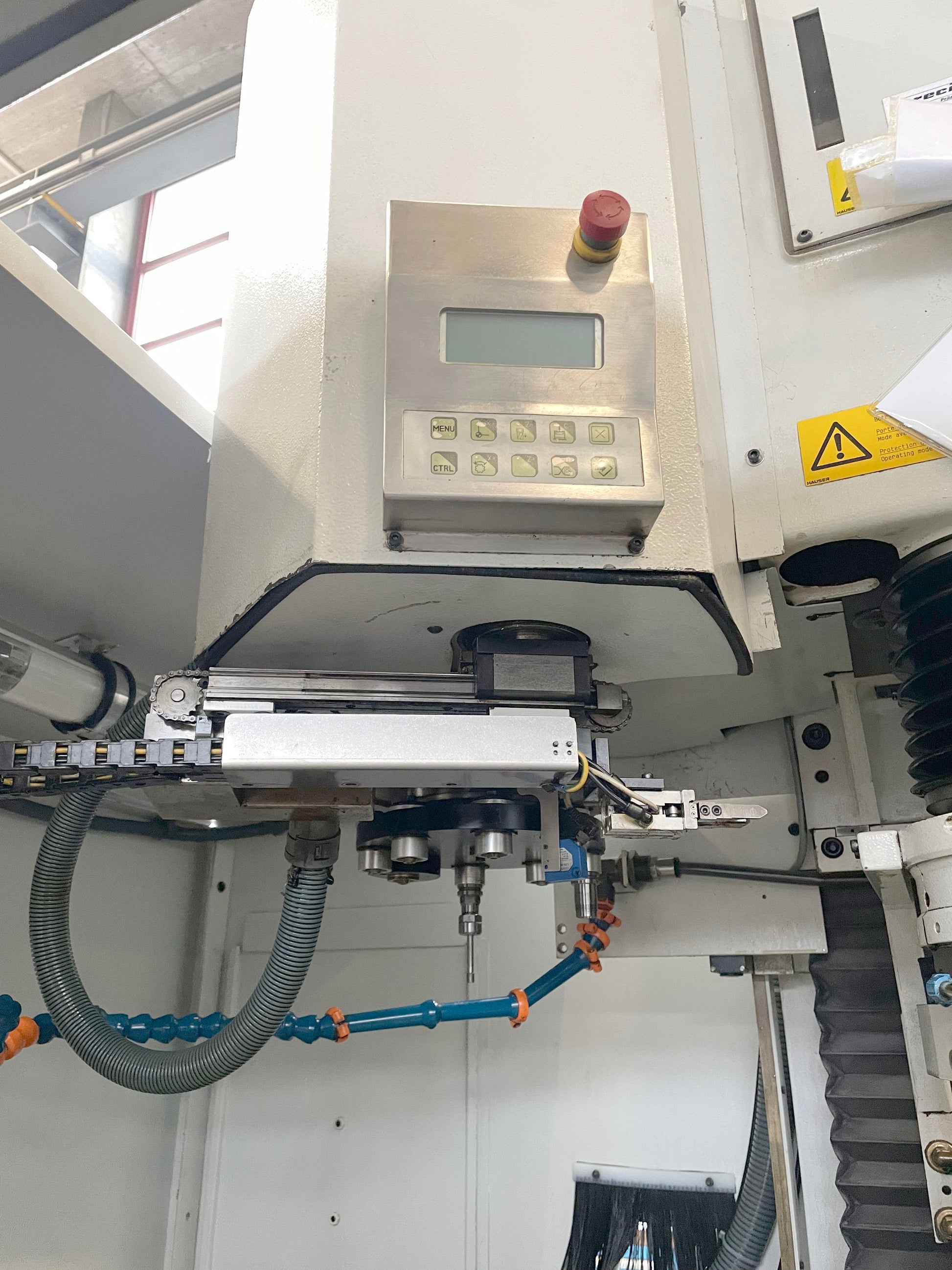

| Changeur d'outils (nombre d'outils) | 8 |
| Type | EROWA |
| Interface RS-232 |
