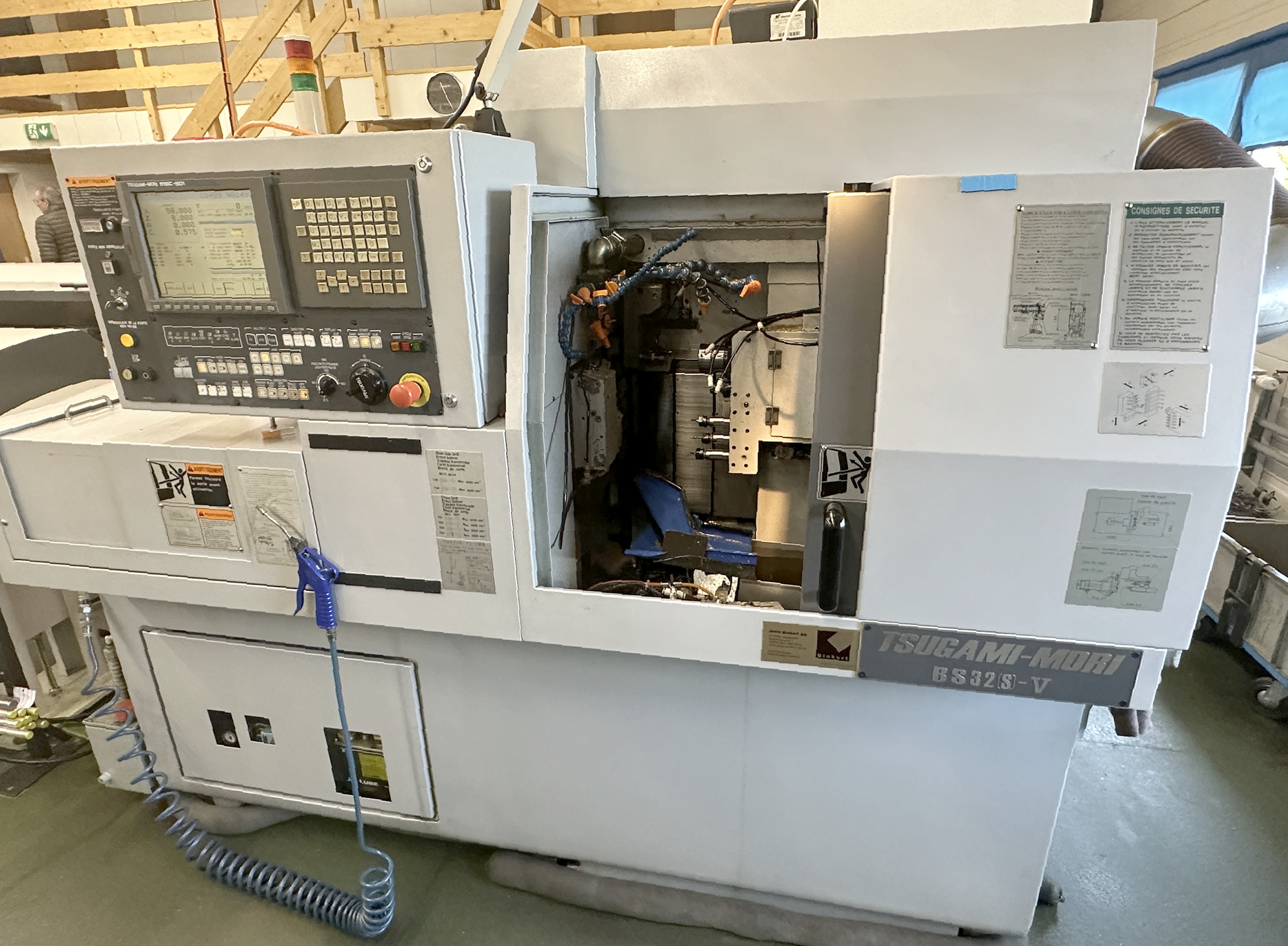

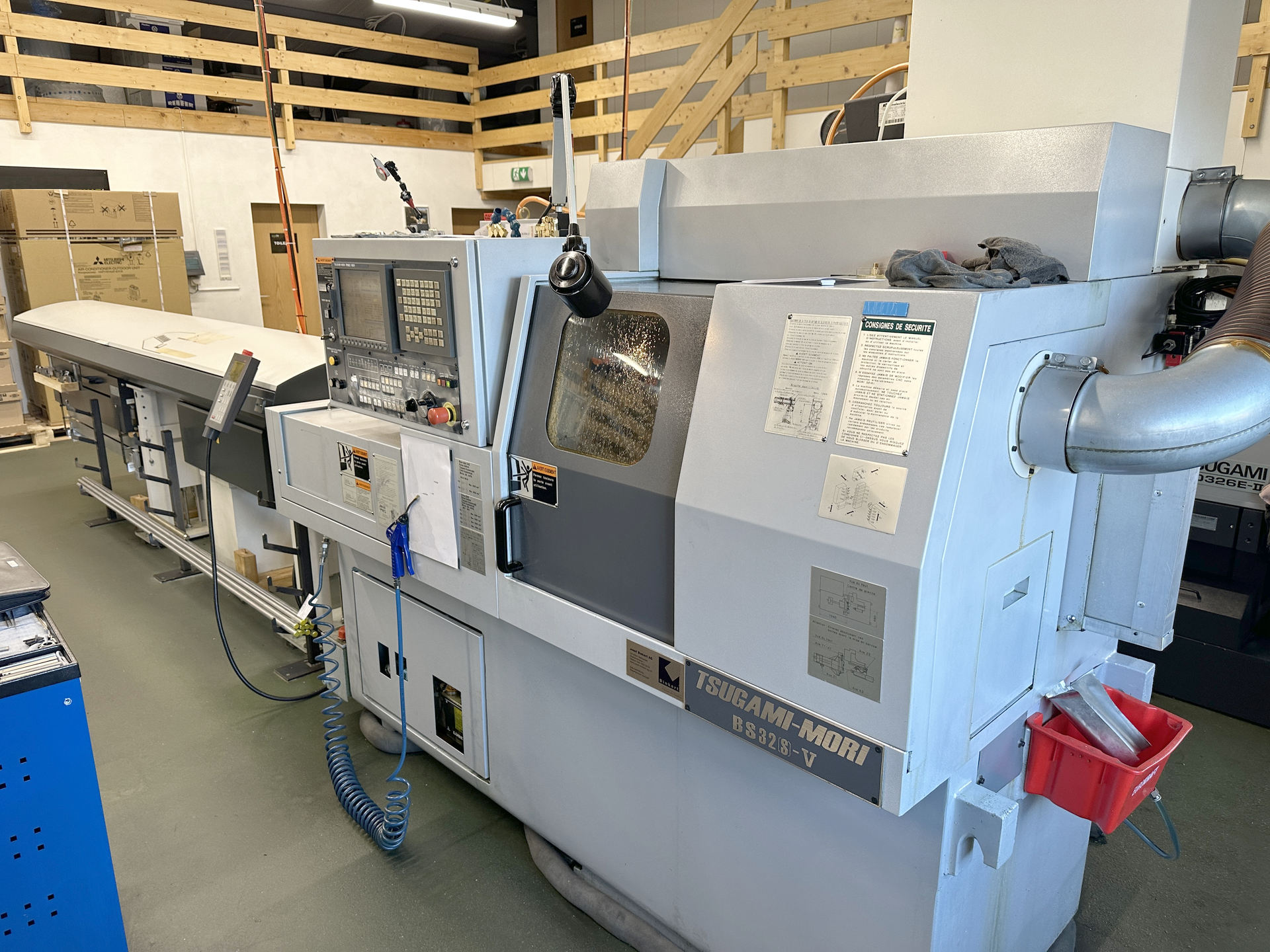

TSUGAMI-MORI BS32CE(S)-V est un tour CNC poupée mobile type Swiss offrant précision, grande exactitude et fiabilité. Capacités: 7 axes, 2 broches; diamètre de tournage 8–32 mm, longueur 250 mm; perçage jusqu’à 12 mm, filetage jusqu’à 10 M. Caractéristiques: broche 200–7000 t/min, contre-broche 200–6000 t/min; outils entraînés 200–5000 t/min; moteur broche 5,5 kW, contre-broche 2,2 kW; avances 1–6000 mm/min, avances rapides 20 m/min; 4 stations, 20 outils, 5 outils tournants; poids ~2800 kg, dimensions 2150×1500×1800 mm, air 5 bar. Accessoires: chargeur barres LNS Express 332 (jusqu’à 3000 mm, Ø 3–32 mm), collecteur de pièces, lampe, aspiration brouillard d’huile, jeu de pinces, interface RS232, voyant d’état. Permet d’atteindre des tolérances serrées; adapté automobile, horlogerie, machines-outils, aérospatial et médical.
Caractéristiques techniques fournies à titre indicatif
| Nombre d'axes total | 7 |
| Nombre de broches | 2 |
| Diamètre de tournage max. | 8 - 32 mm |
| Longueur de tournage maximale | 250 mm |
| Diamètre de perçage max. | 12 mm |
| Diamètre du filetage maxi. | 10 M |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 200 t/min |
| à | 7000 t/min |
| Contre-broche: | |
| Nombre de tours : | |
| de | 200 t/min |
| à | 6000 t/min |
| Nez de broche pour pince type | F37 |

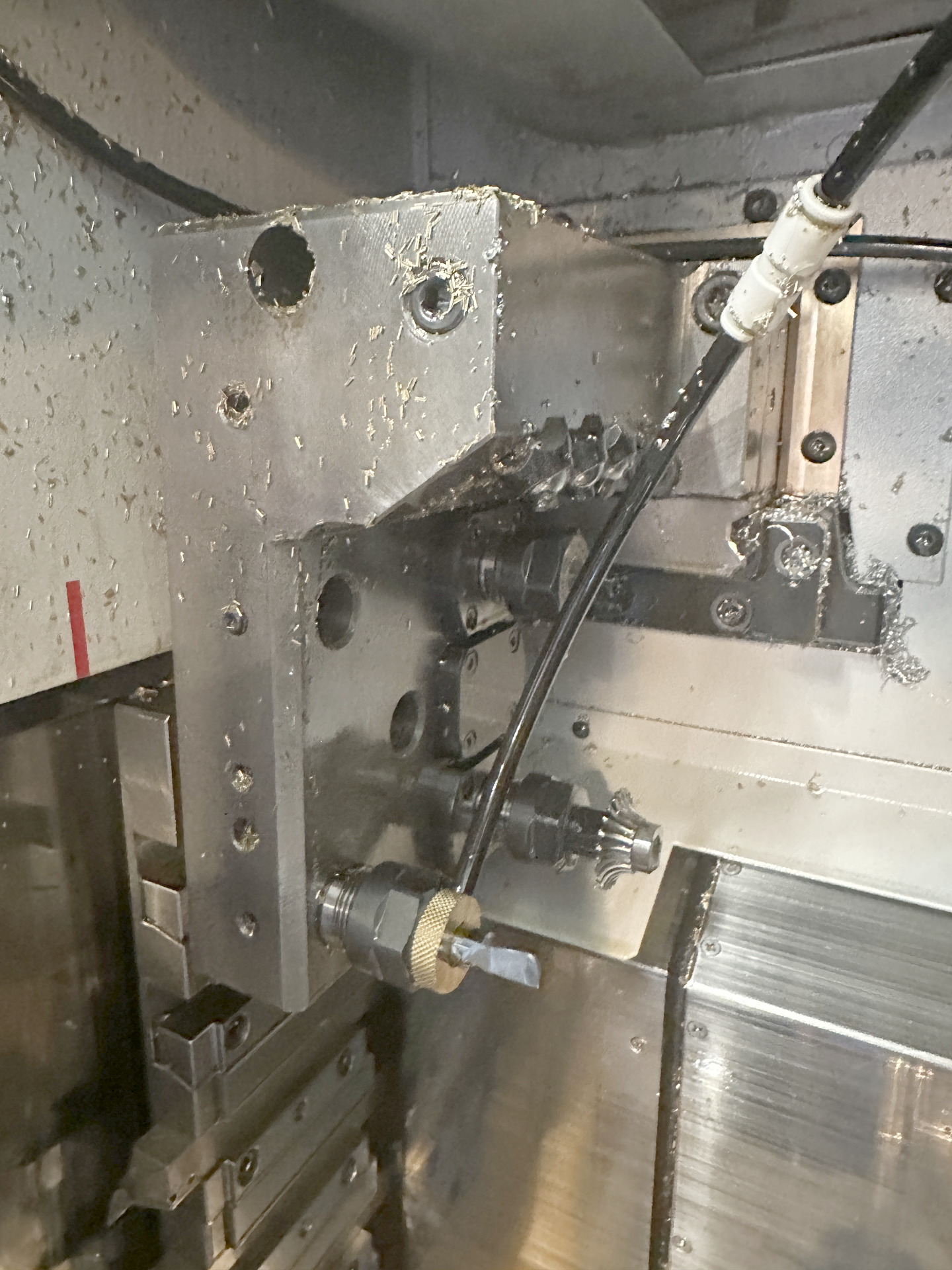

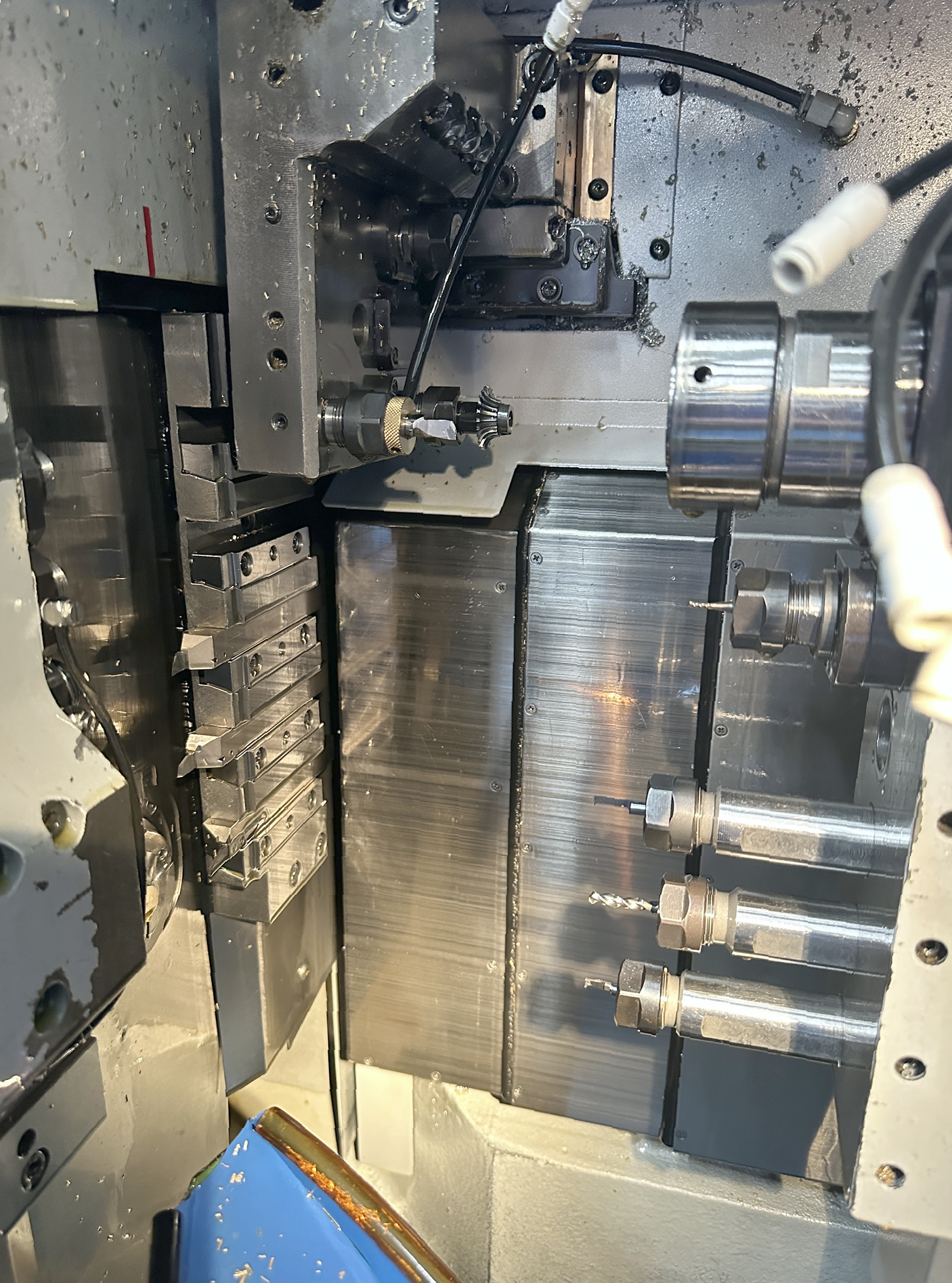

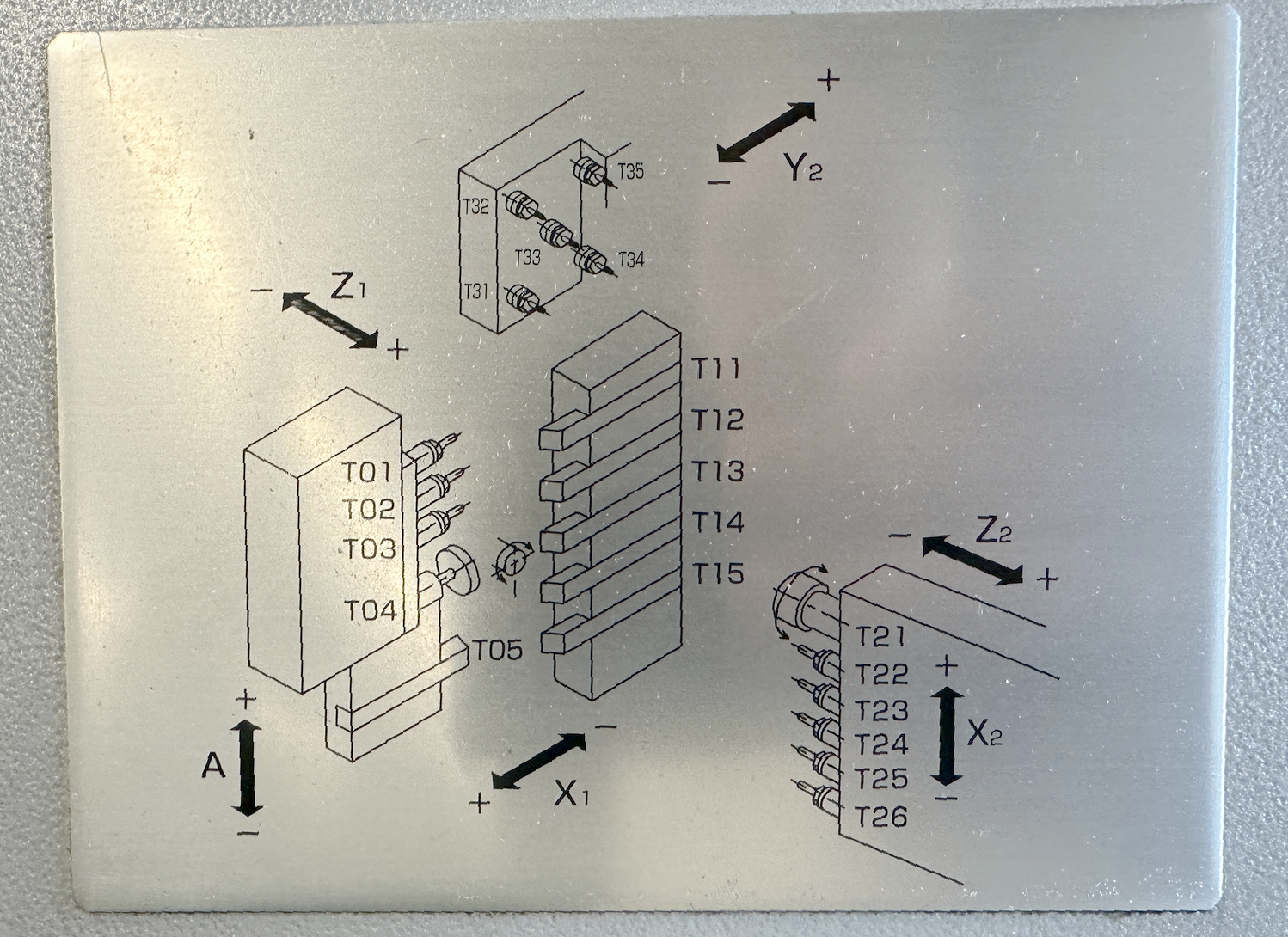

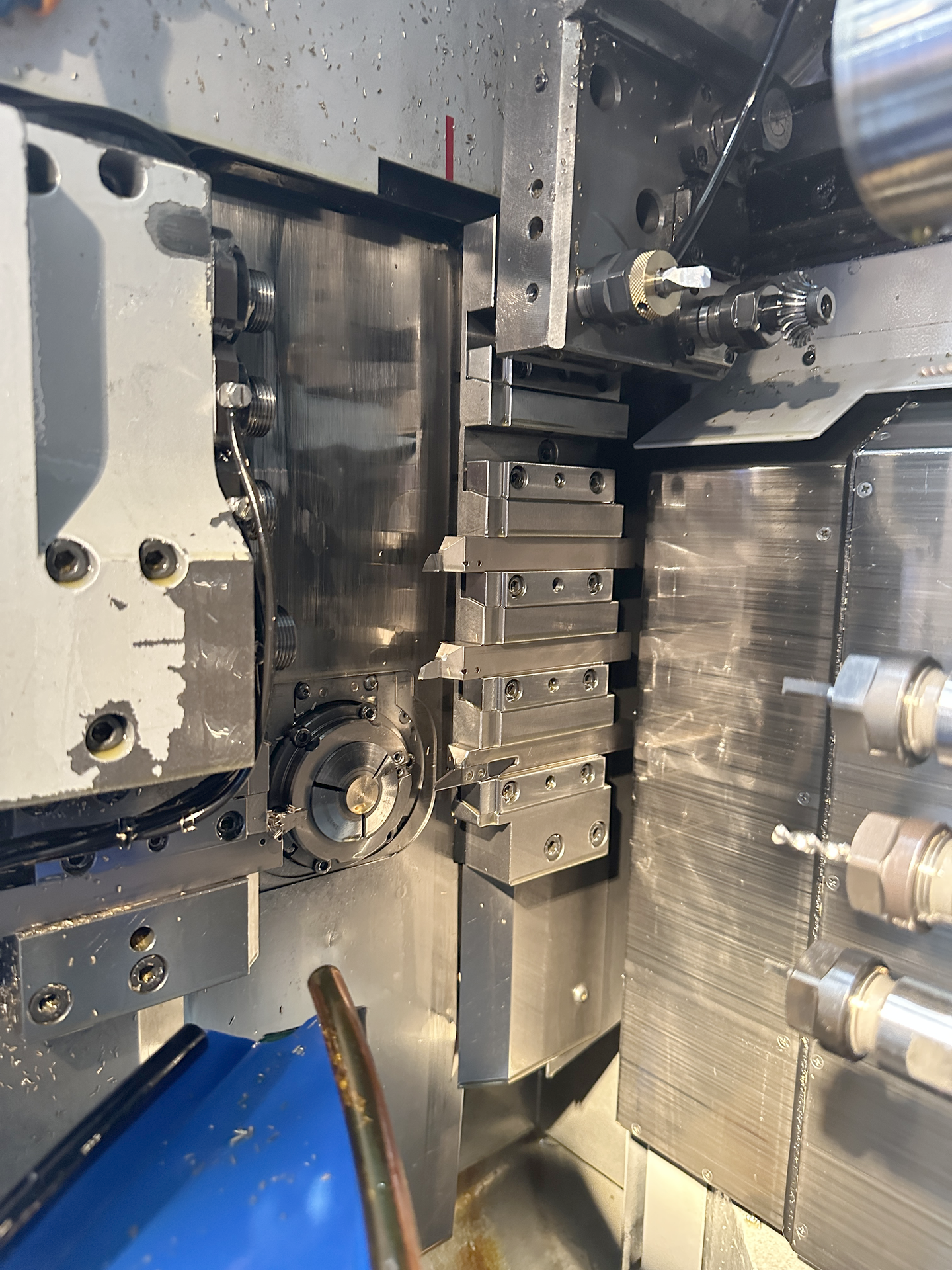

| Porte-outils: | |
| Nombre de stations | 4 |
| Nombre d'outils | 20 |

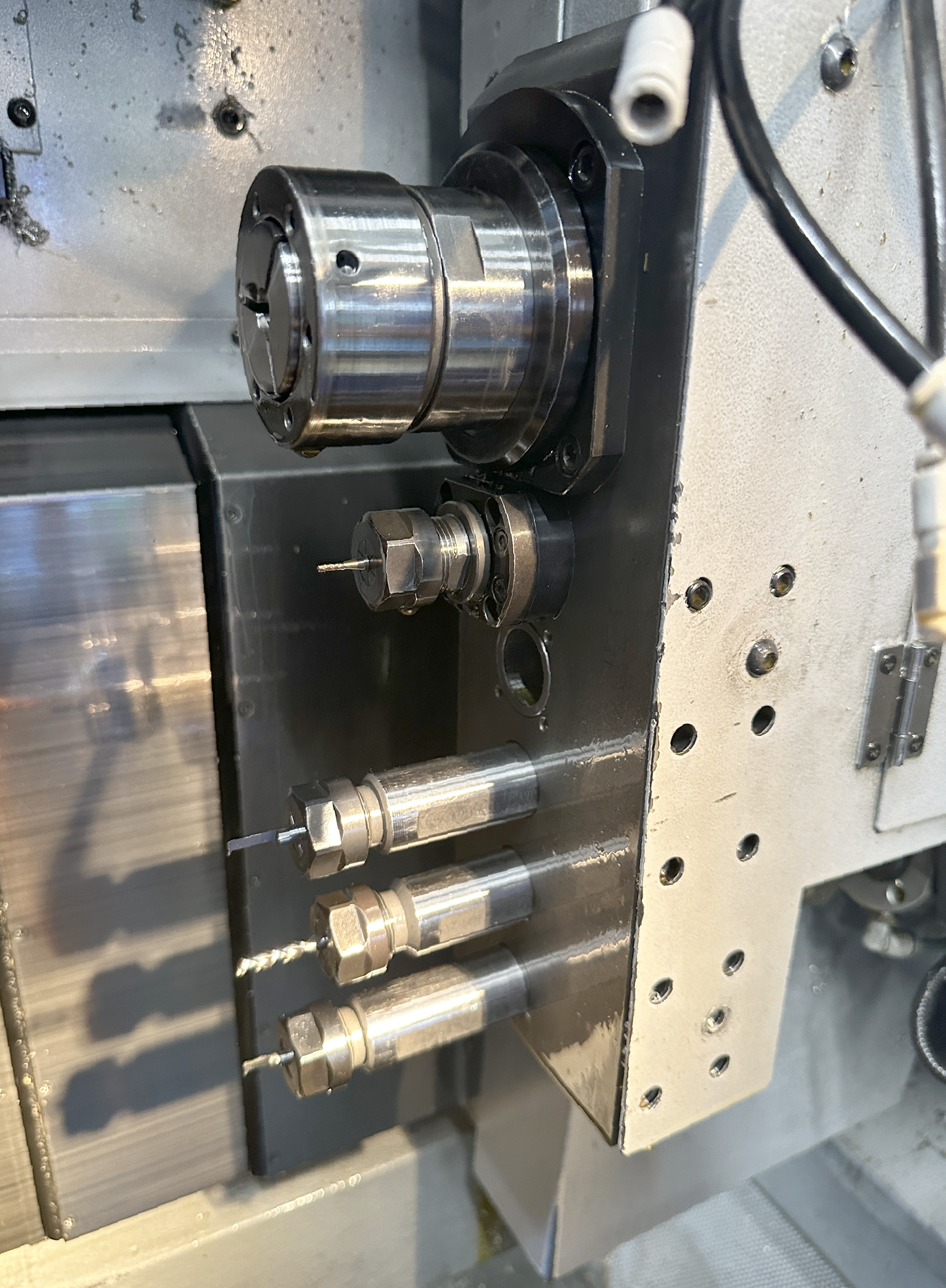

| Nombre d'outils tournants | 5 |
| Outils de tournage | 5 pce |
| Outils de perçage | 6 pce |
| Outils d'usinage transversal | 4 pce |
| Nombre de tours outils entrainées | 200 - 5000 t/min |
| Puissance porte outils tournant | 0.9 kW |
| Avance: | |
| Variateur (réglage progressif) | |
| de | 1 mm/min |
| à | 6000 mm/min |
| Avances rapide: | 20 m/min |
| Moteur de la broche | 5.5 kW |
| Puissance contre-broche | 2.2 kW |
| Branchement à l'air comprimé | 5 bar |
| Poids de la machine env. | 2800 kg |
| Encombrement machine: | |
| Longueur | 2150 mm |
| Largeur | 1500 mm |
| Hauteur | 1800 mm |
| Accessoires divers: | |

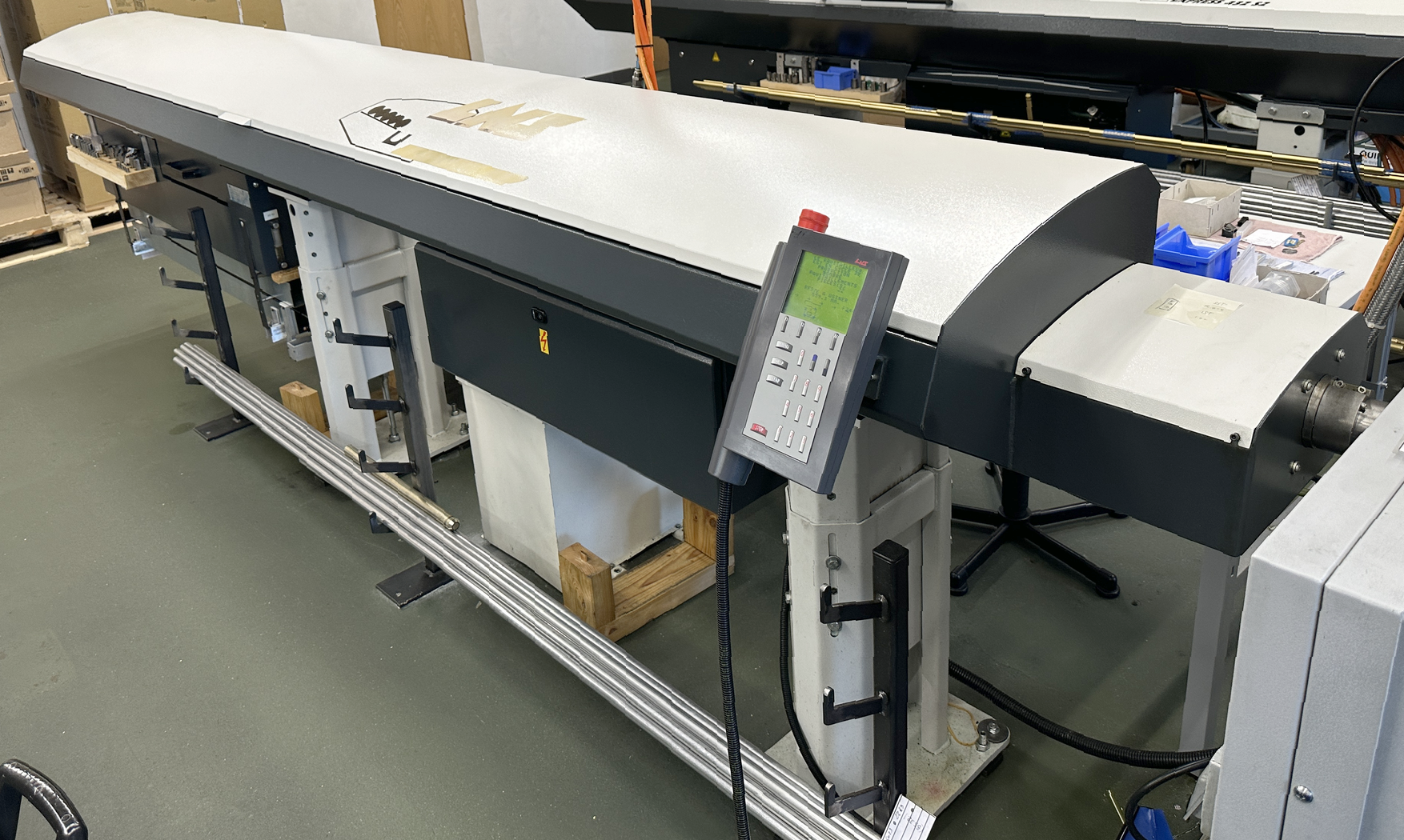

| Chargeur automatique | |
| Fabricant | LNS |
| Type | Express 332 |
| Longueur de barres max. | 3000 mm |
| Passage de barre, diamètre | 3 -32 mm |
| Collecteur de pièces | |
| Lampe | |
| Aspiration brouillard d'huile | |

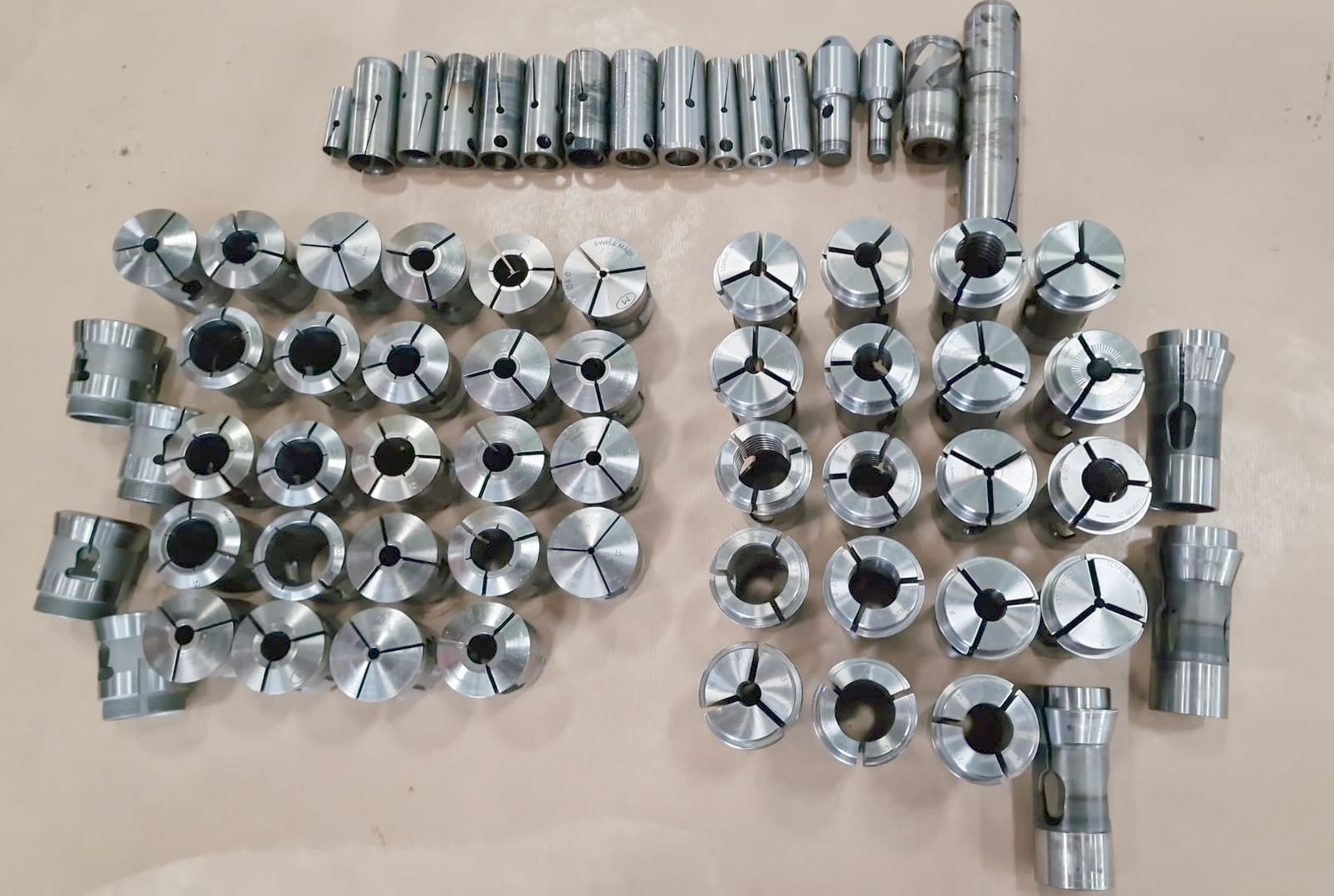

| Jeu de pinces | |
| Interface port sérielle RS 232 | |
| Lampe de statut |
