DECKEL FP 3
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

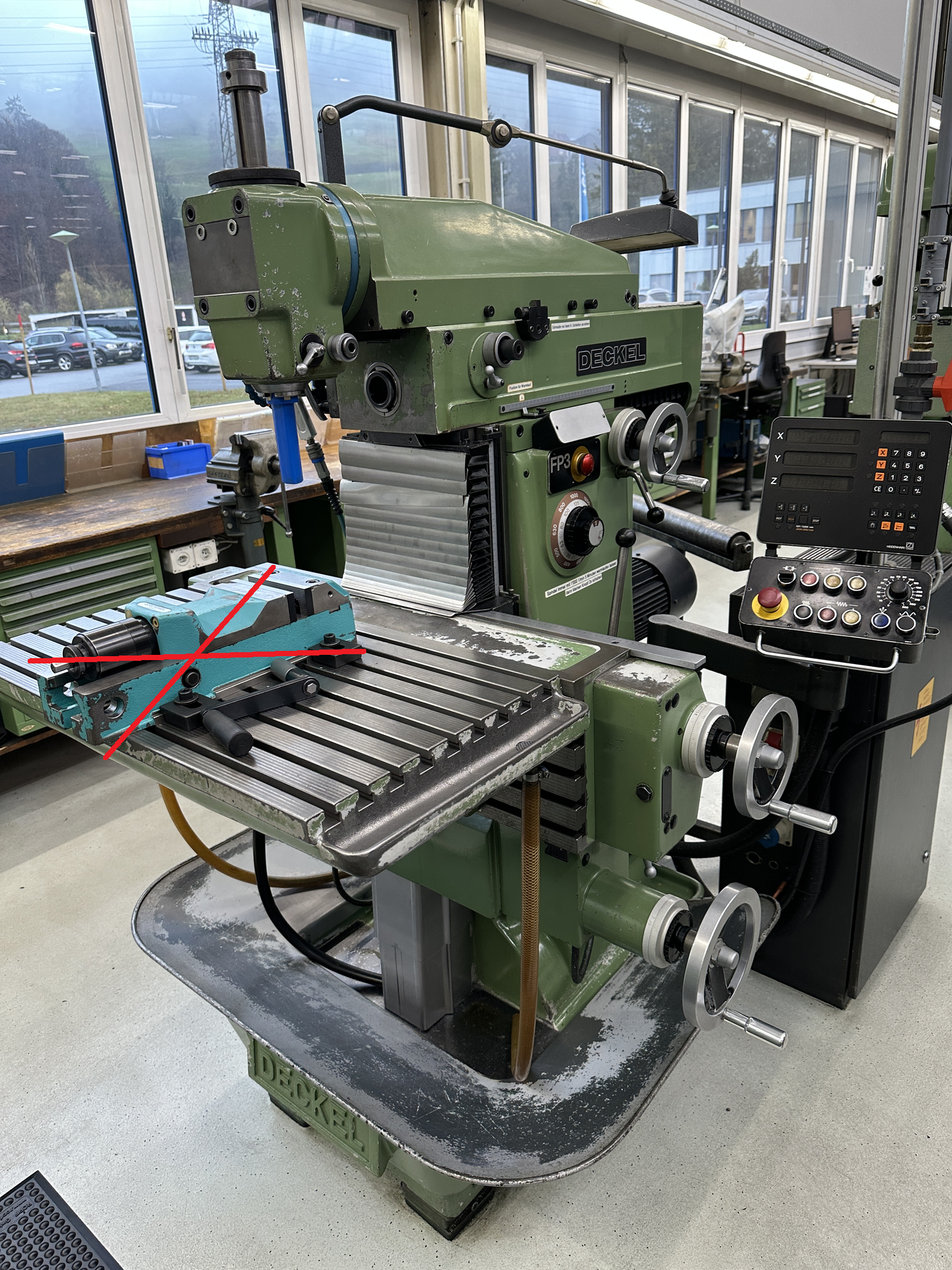

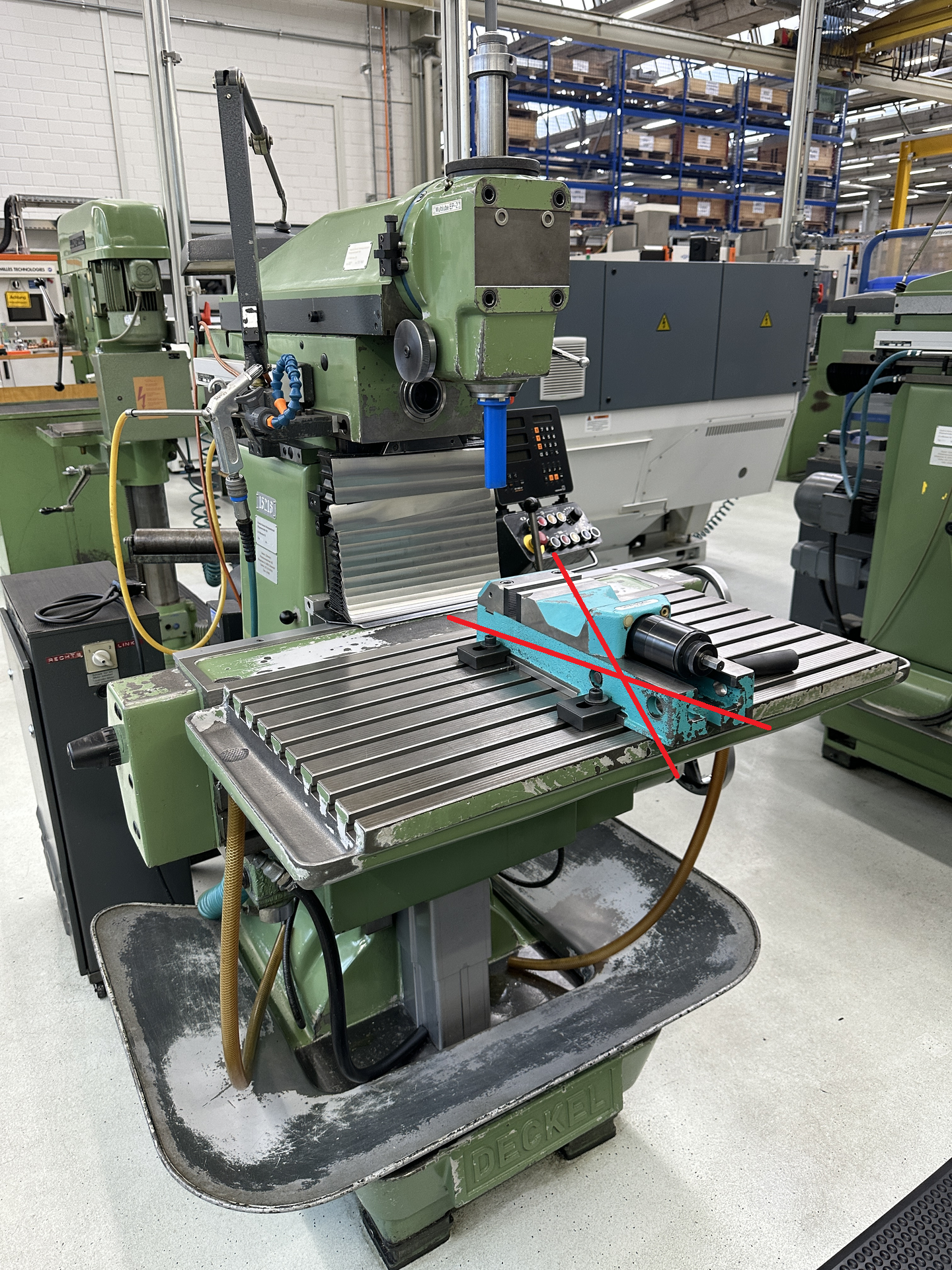

DECKEL FP 3 est une fraiseuse universelle conçue pour l'usinage de précision avec grande exactitude et fiabilité. Capacités: table 800×420 mm, 9 rainures T 12 mm pas 45 mm, courses X500 Y300 Z380 mm, distance broche‑table 470 mm, charge 400 kg. Caractéristiques: cône broche CN40, 21 vitesses 25–2500 rpm, avances 5–500 mm/min, avances rapides 1,5 m/min, course broche 100 mm, moteur 4 kW, 3×380 V 50 Hz, poids ~1100 kg, dimensions 2200×1800×2000 mm. Accessoires: manivelles, table tournante Ø380 mm, jeu de pinces et porte‑outils. Permet tolérances serrées; secteurs: auto, horlogerie, construction de machines, aéro, médical
| Longueur de la table | 800 mm |
| Largeur de la table | 420 mm |
| Nombre rainures en T | 9 |
| Largeur rainures en T | 12 mm |
| Distance entre les rainures en T | 45 mm |
| Course longitudinale (axe-X) | 500 mm |
| Course transversale (axe-y) | 300 mm |
| Course verticale (axe-Z) | 380 mm |
| Distance broche verticale - surface table | 470 mm |
| Charge admise sur la table max. | 400 kg |
| Vitesses de broche: | |
| nombre (étages) | 21 |
| de | 25 t/min |
| à | 2500 t/min |
| Cône de la broche CN | 40 |

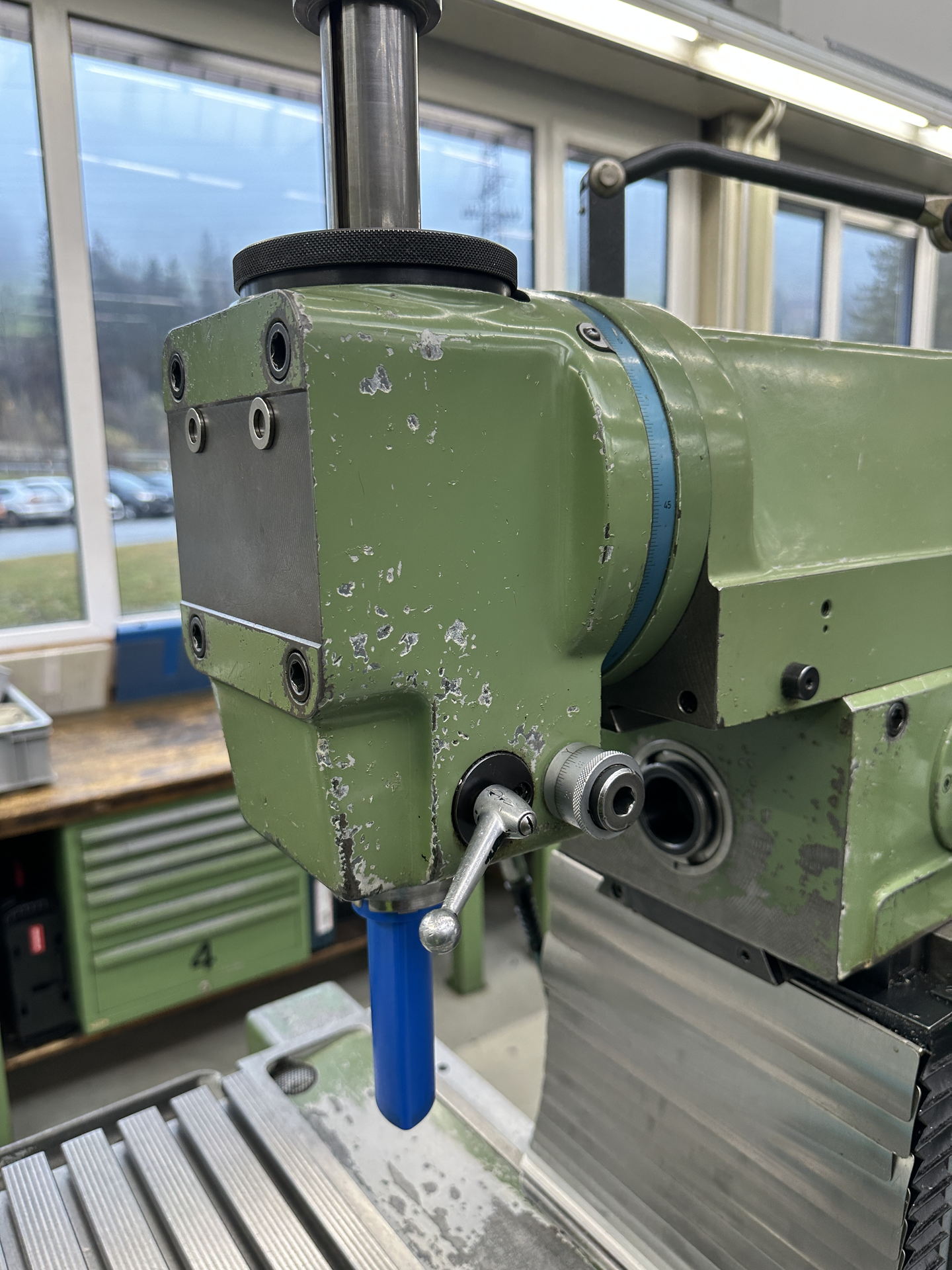

| Inclinaison tête verticale | +/-90 ° |
| Avance | 5 - 500 mm/min |
| Course de broche verticale | 100 mm |
| Avances rapide: | |
| Longitudinale | 1.5 m/min |
| transversale | 1.5 m/min |
| Verticale | 1.5 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | 4 kW |
| Poids de la machine env. | 1100 kg |
| Encombrement machine: | |
| Longueur | 2200 mm |
| Largeur | 1800 mm |
| Hauteur | 2000 mm |
| Accessoires divers: | |

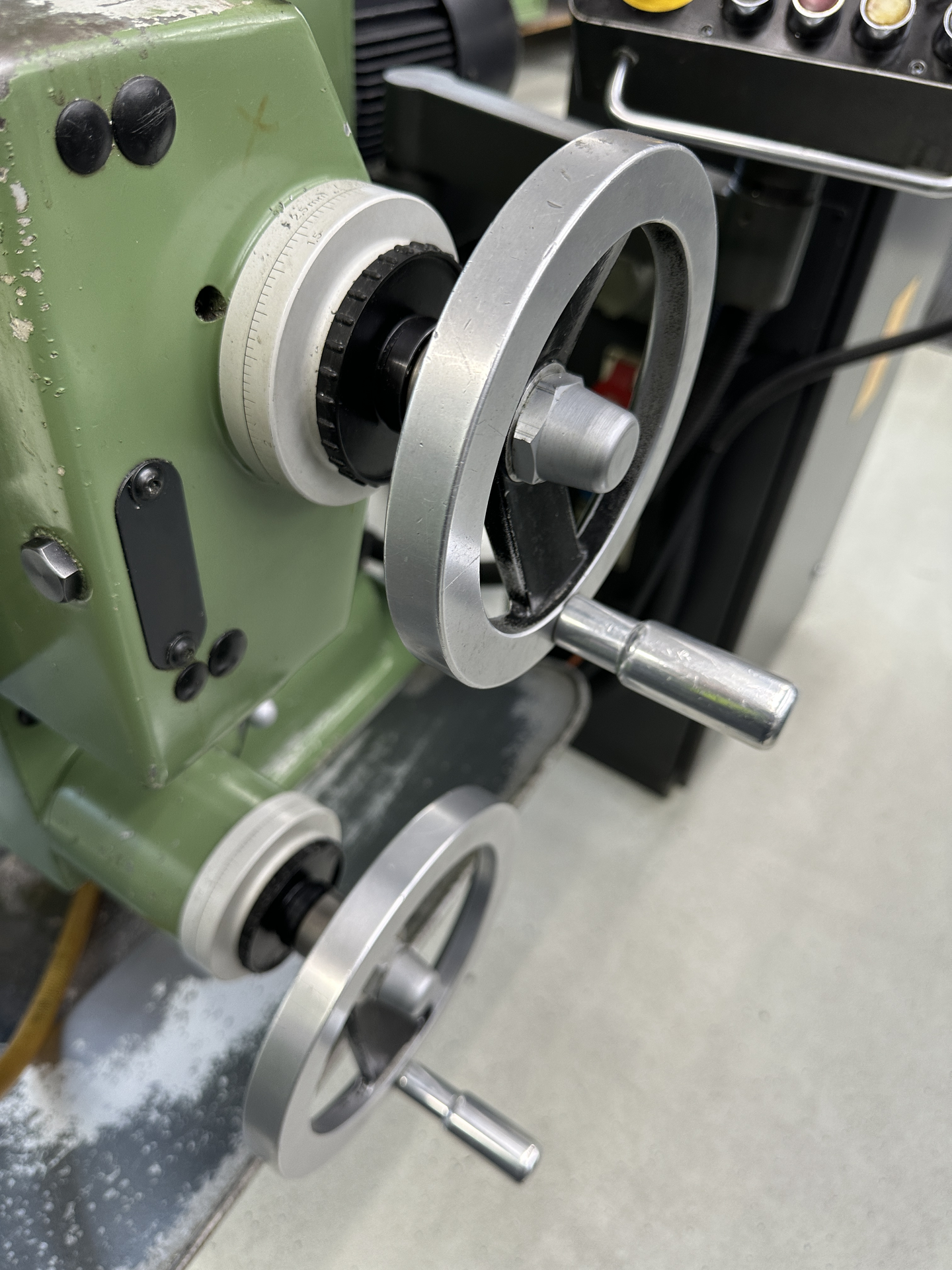

| Manivelles mécaniques | |

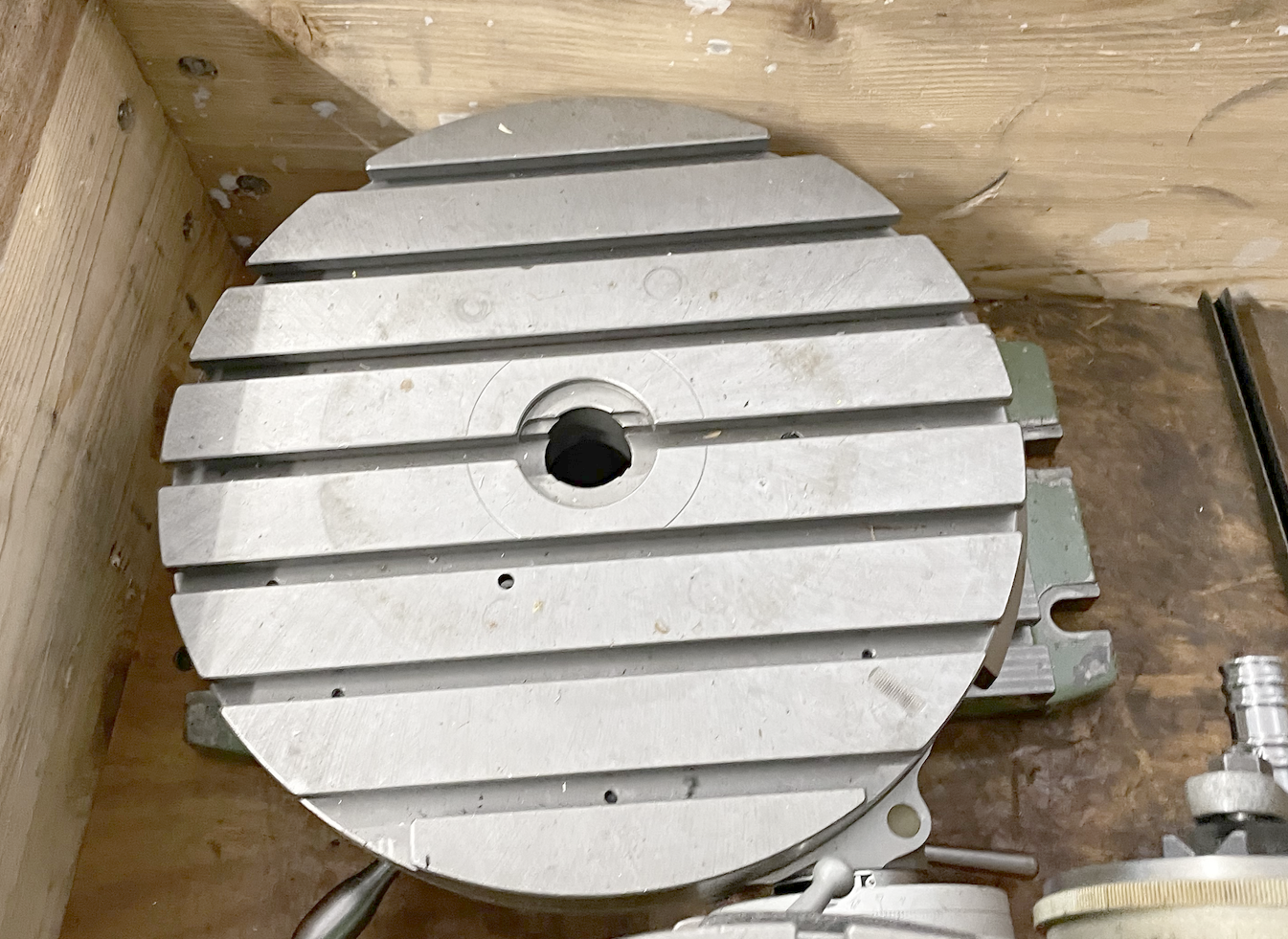

| Table tournante: diamètre | 380 mm |
| Table fixe | |

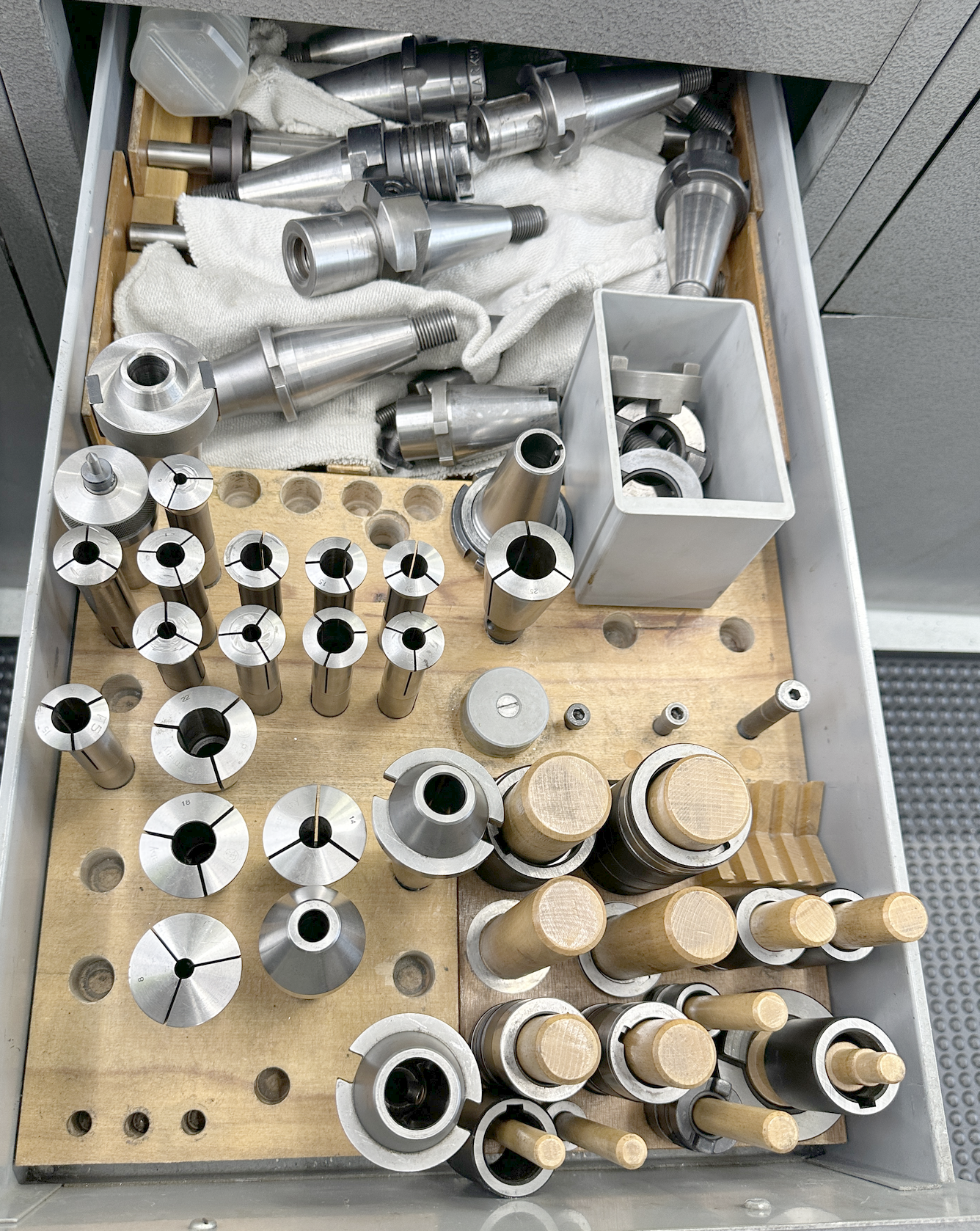

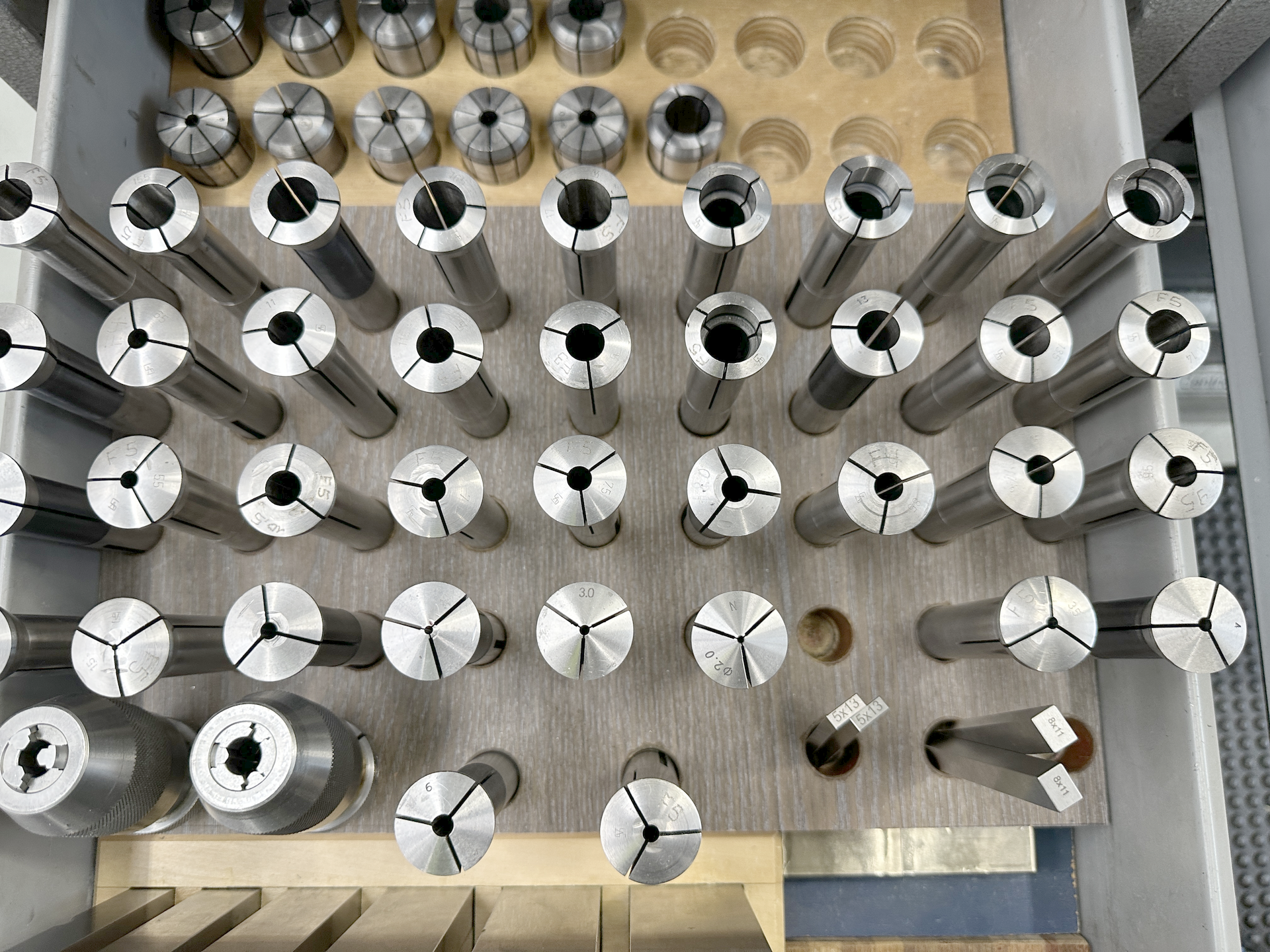

| Jeu de pinces | |
| Jeu de porte-outils |
