STAR SV-20
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

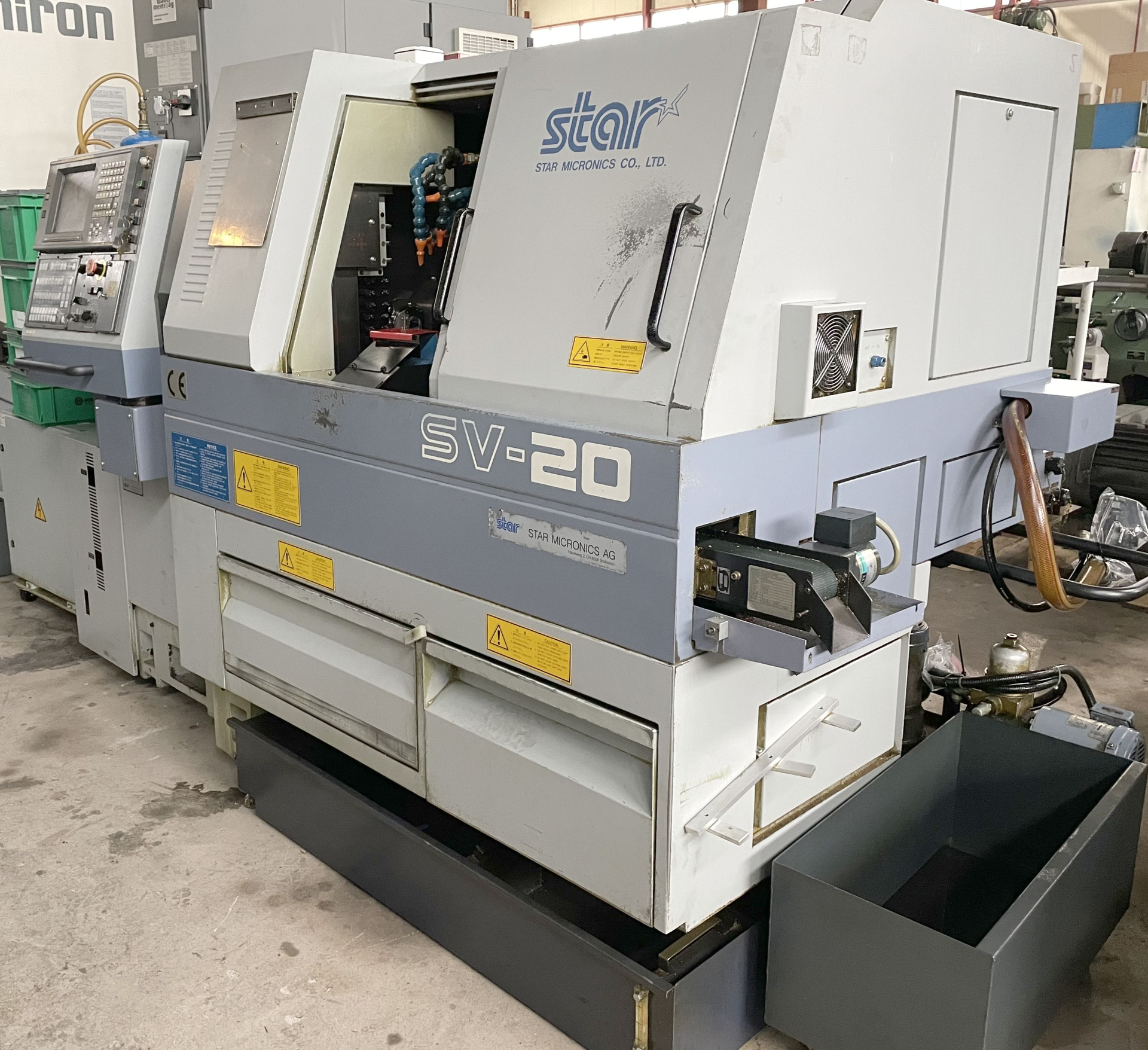

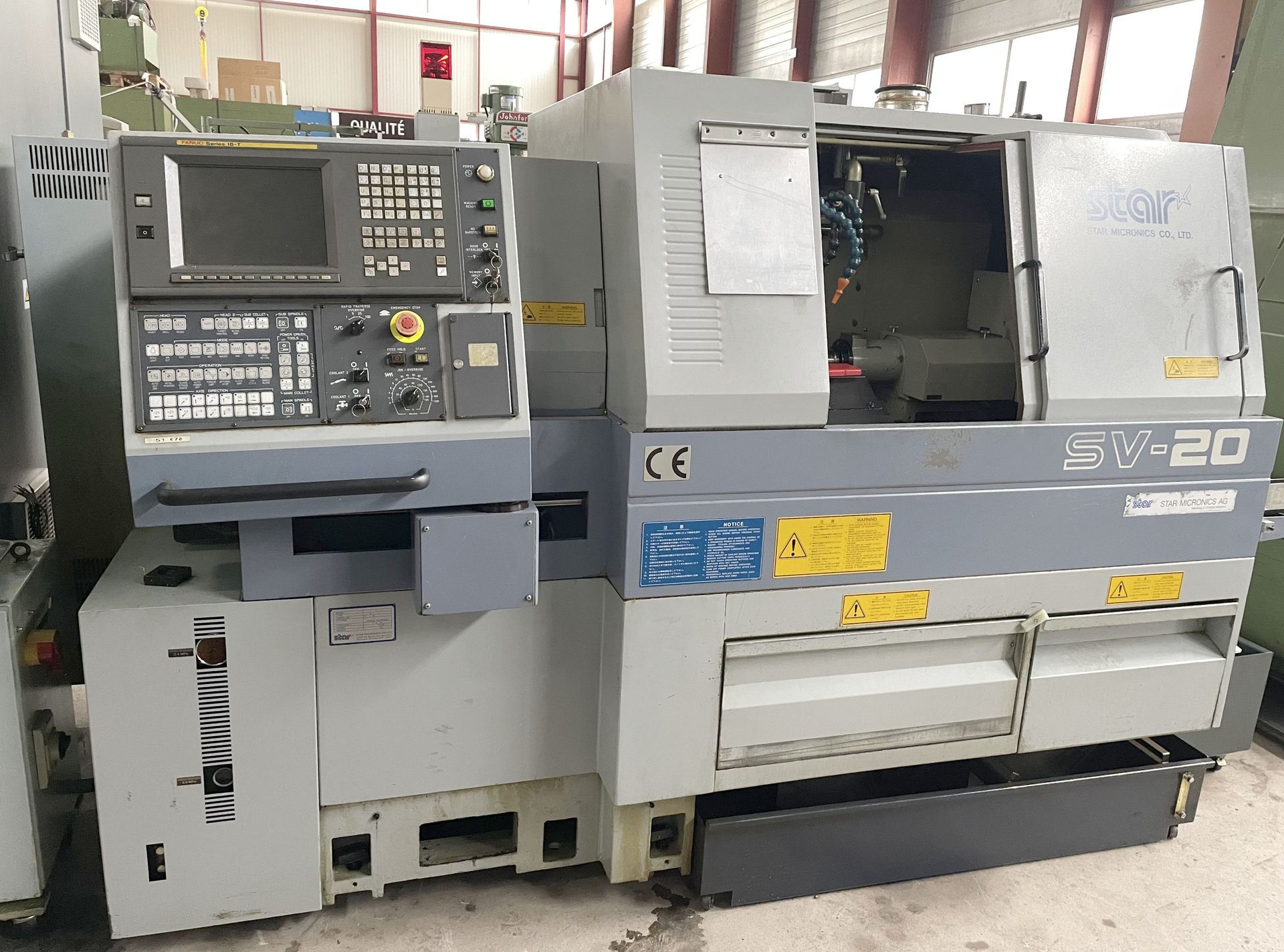

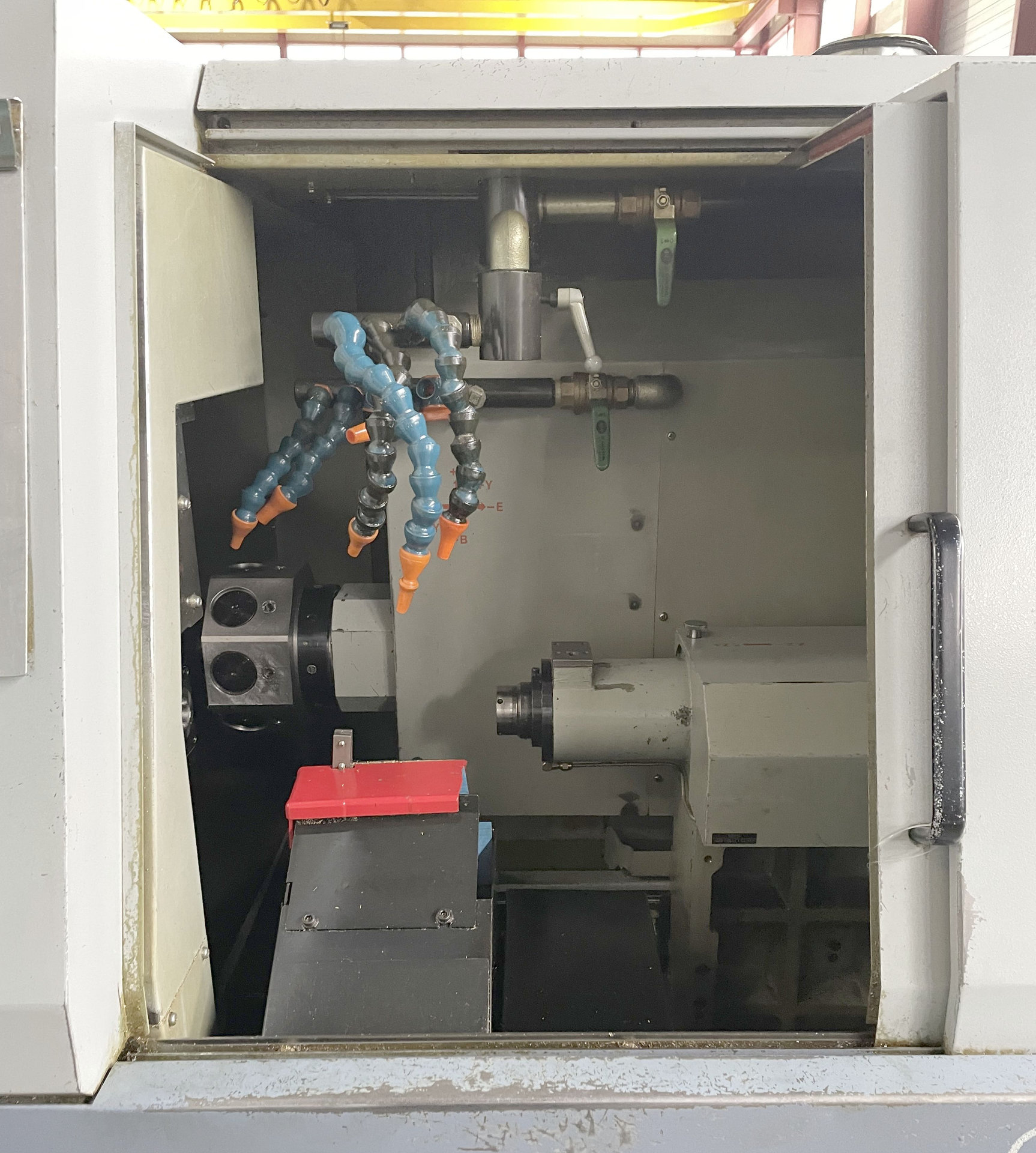

STAR SV-20 est un Tour automatique CNC de haute précision, grande exactitude et fiabilité. Capacités: 9 axes, 2 broches, Ø tournage max 20 mm, longueur max 205 mm, passage broche 26 mm. Spécifications: vitesses broche réglables 50–10000 tr/min; revolver 8 positions avec 8 outils entraînés 400–6000 tr/min (1 kW); contre-broche 500–10000 tr/min; longueur taraudage max 75 mm (Ø 8M); longueur en contre-usinage 150 mm. Porte-outils 5 postes (3 entraînés 6000 tr/min, 0,5 kW); perçage Ø max 14 mm; avances jusqu’à 10000 mm/min; rapids X/Y/Z 15/15/18 m/min. Alimentation 3x380V 50Hz; moteur broche 3,7 kW; puissance contre-broche 2,2/3,7 kW; air 5 bar; puissance installée 9 kVA; poids ~3400 kg; dimensions 2670×1375×1650 mm. Accessoires: chargeur LNS MINI-SPRINT S2, refroidissement 170 l, collecteur, convoyeur, lampe, dispositif de soufflage, jeu porte-outils. Adapté à des tolérances serrées pour l’automobile, l’horlogerie, le médical, l’aérospatial et l’outillage.
| Nombre d'axes total | 9 |
| Nombre de broches | 2 |
| Diamètre de tournage max. | 20 mm |
| Longueur de tournage maximale | 205 mm |
| Passage de broche | 26 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 50 t/min |
| à | 10000 t/min |

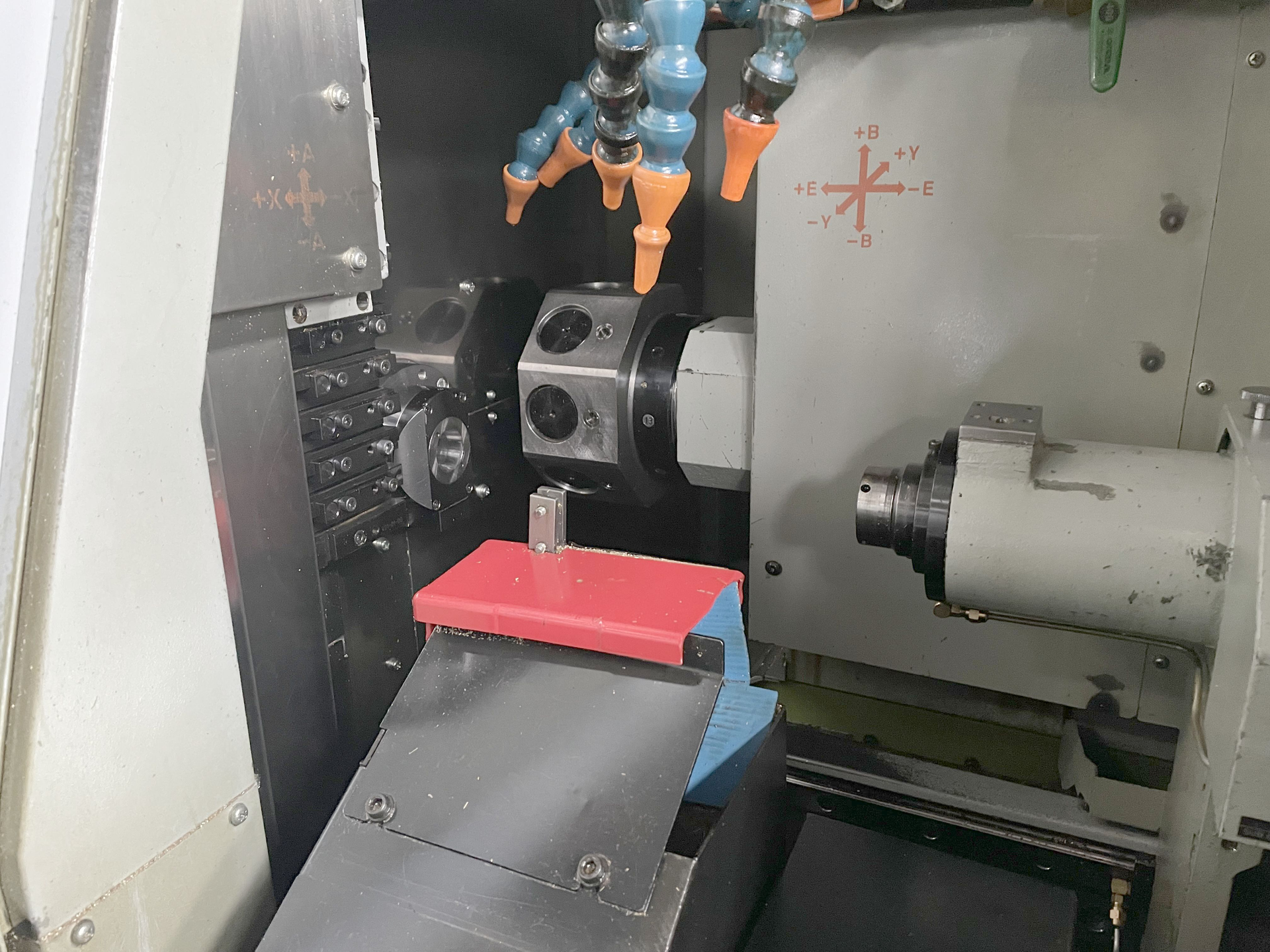

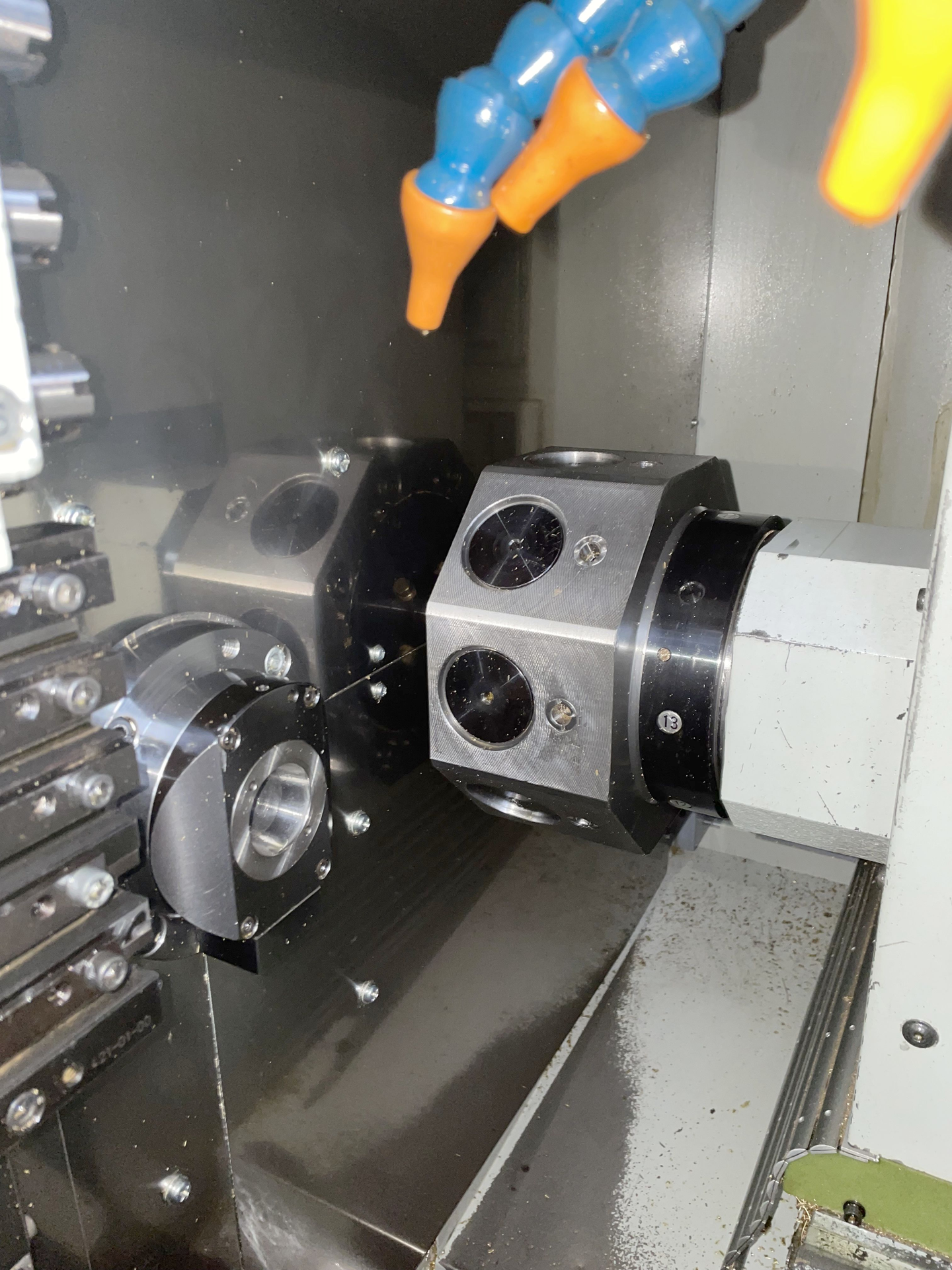

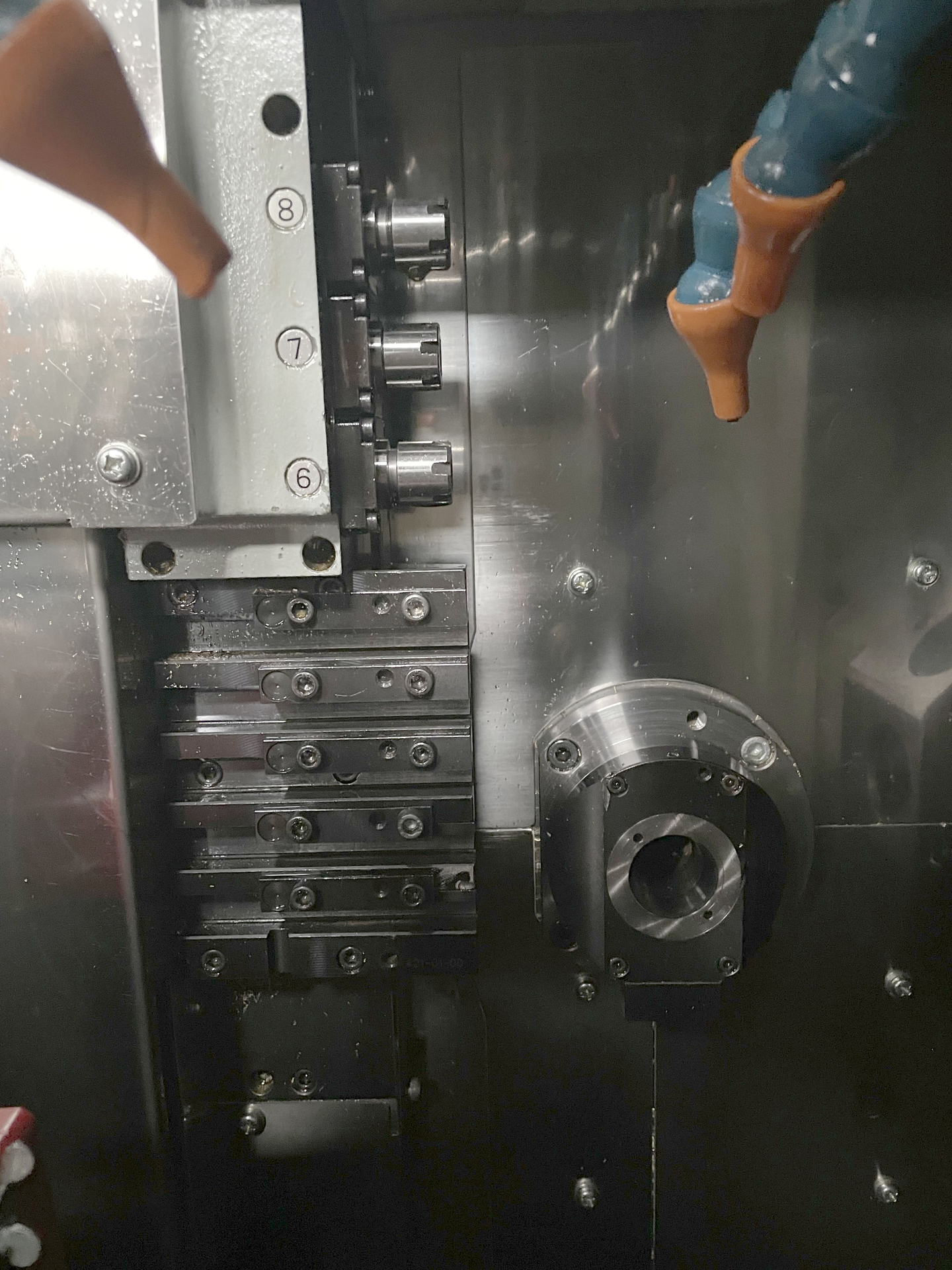

| Revolver: | |
| Nombre de positions | 8 |
| Nombre d'outils tournants | 8 |
| Nombre de tours outils entrainées | 400 - 6000 t/min |
| Puissance porte outils tournant | 1 kW |

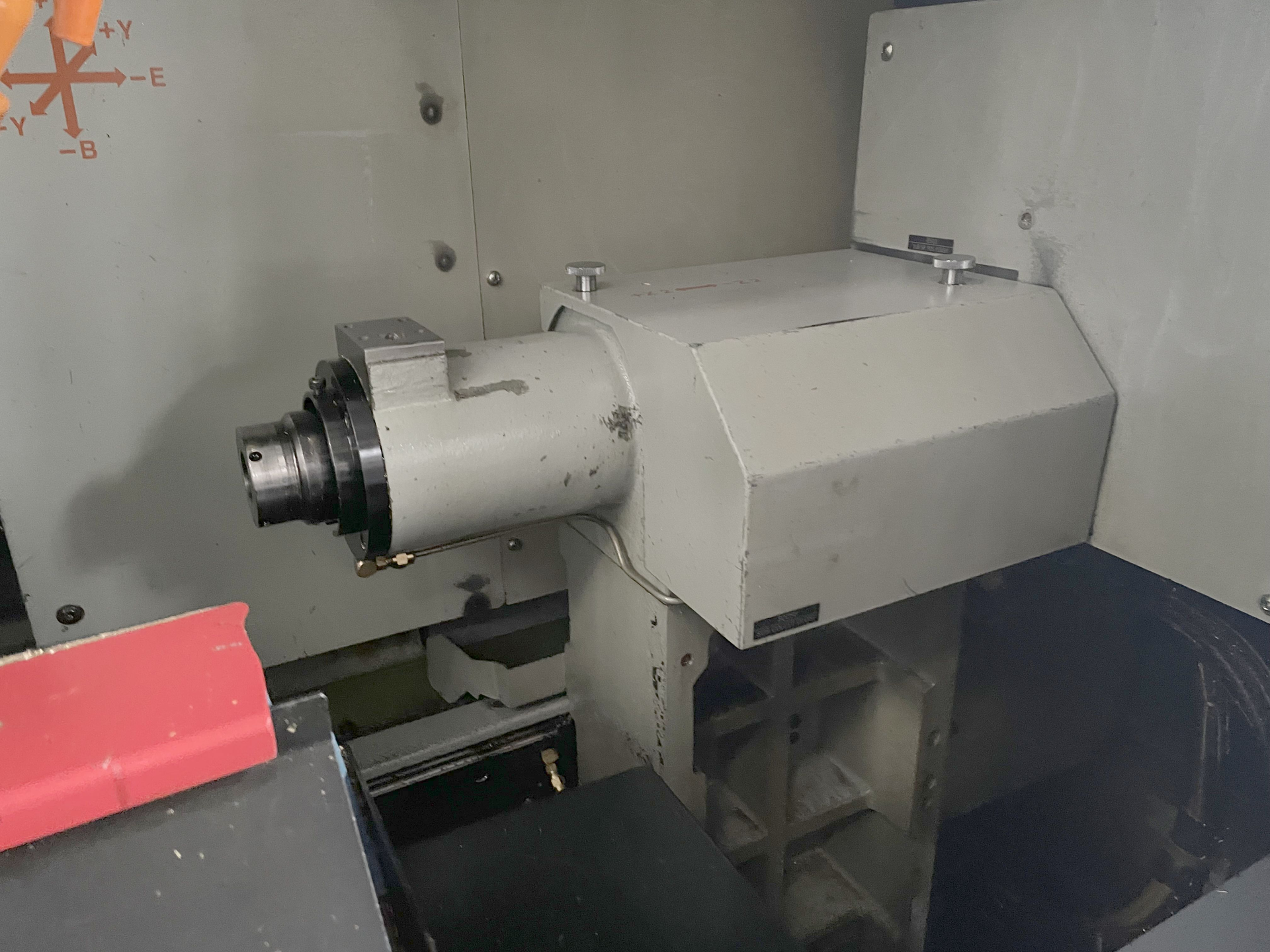

| Contre-broche: | |
| Nombre de tours : | |
| de | 500 t/min |
| à | 10000 t/min |
| Max. longueur de taraudage | 75 mm |
| Diamètre de tarraudage | 8 M |
| Longueur de la pièce en contre-usinage max | 150 mm |
| Porte-outils: | |
| Nombre d'outils | 5 |
| Nombre d'outils tournants | 3 |
| Nombre de tours outils entrainées | 6000 t/min |
| Puissance porte outils tournant | 0.5 kW |
| Diamètre de perçage max. | 14 mm |
| Diamètre de tarraudage | 10 M |
| Avance: | |
| Variateur (réglage progressif) | |
| de | mm/min |
| à | 10000 mm/min |
| Rapid traverse X | 15 m/min |
| Rapid traverse Y | 15 m/min |
| Rapid traverse Z | 18 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 3.7 kW |
| Puissance contre-broche | 2.2 / 3.7 kW |
| Branchement à l'air comprimé | 5 bar |
| Puissance totale installée | 9 kVA |
| Poids de la machine env. | 3400 kg |
| Encombrement machine: | |
| Longueur | 2670 mm |
| Largeur | 1375 mm |
| Hauteur | 1650 mm |
| Accessoires divers: | |
| Installation de soufflage | |

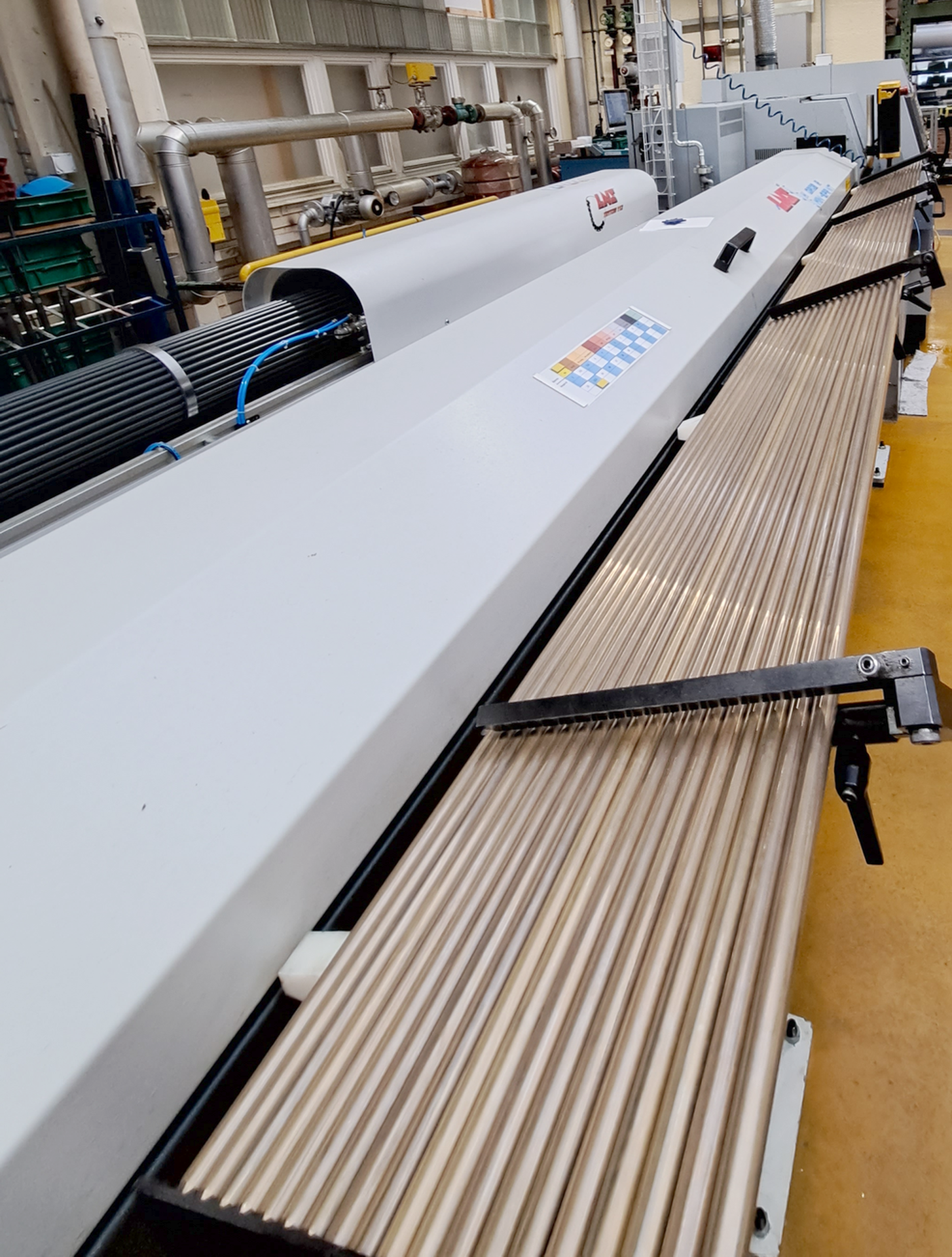

| Chargeur de barres | LNS |
| Type | MINI-SPRINT S2 |
| Collecteur de pièces | |
| Transporteur pièces en bande | |
| Lampe | |
| Dispositif d'arrosage | 170 l |

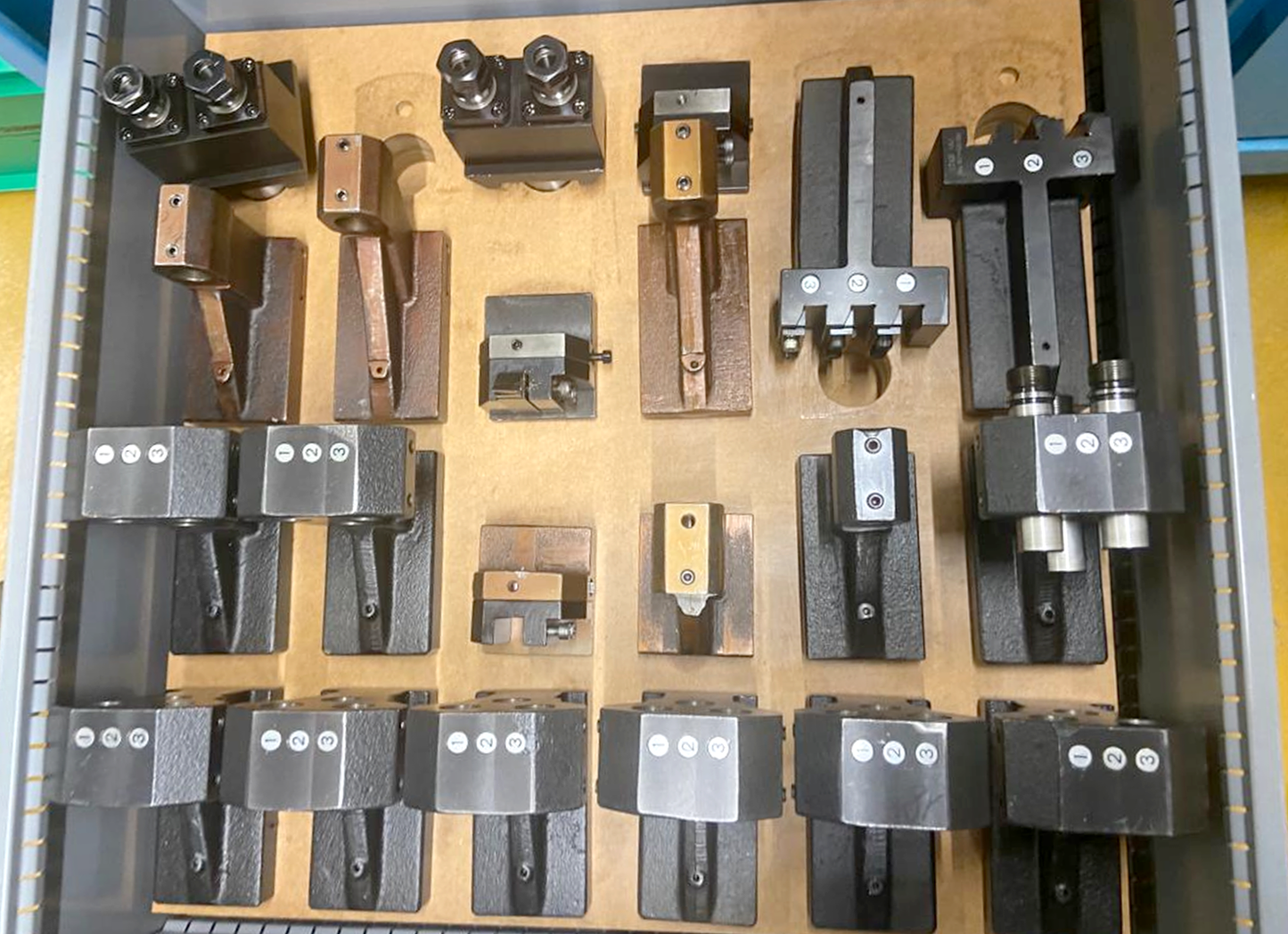

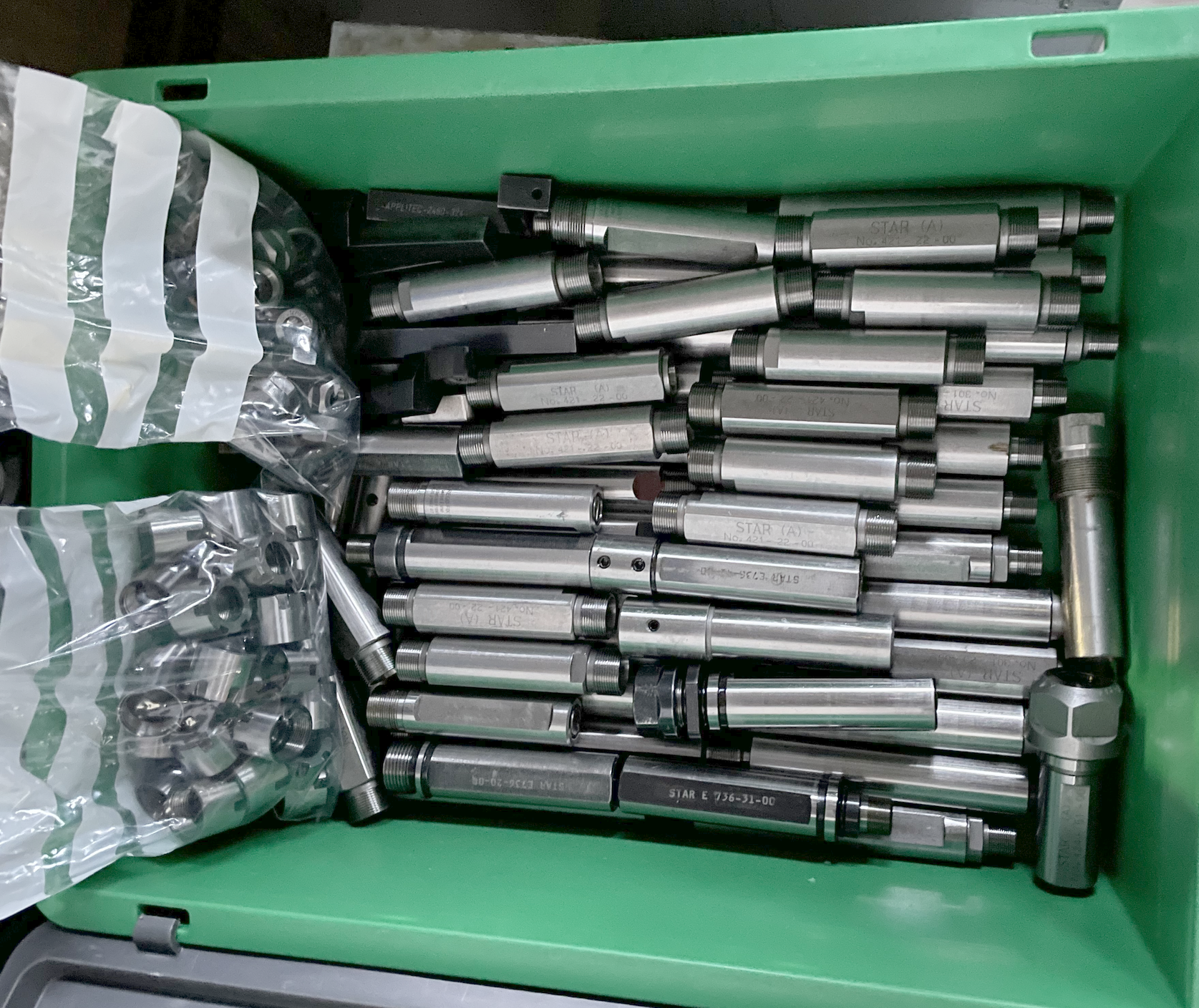

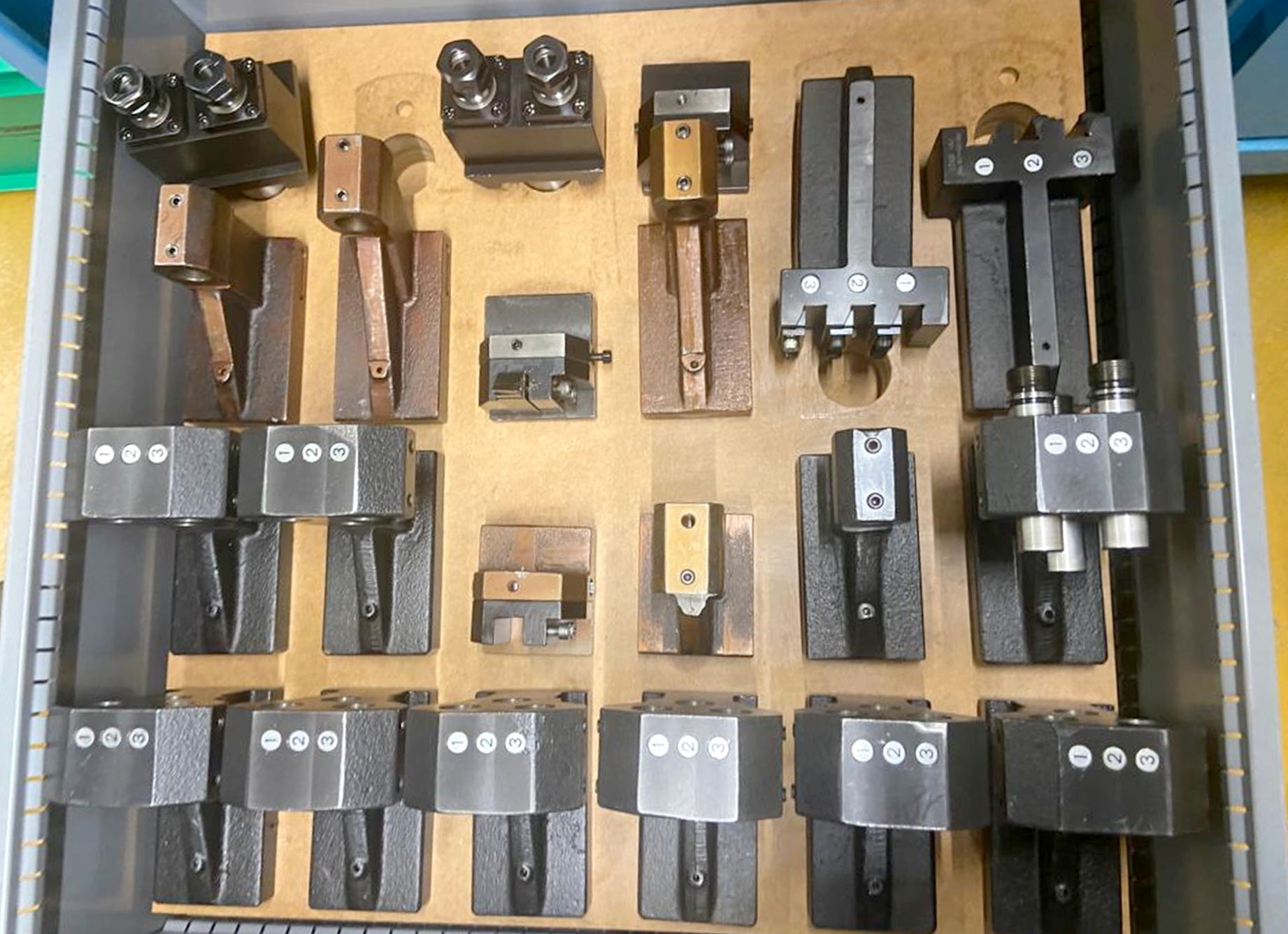

| Jeu de porte-outils |
