SCHAUBLIN 102-80
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

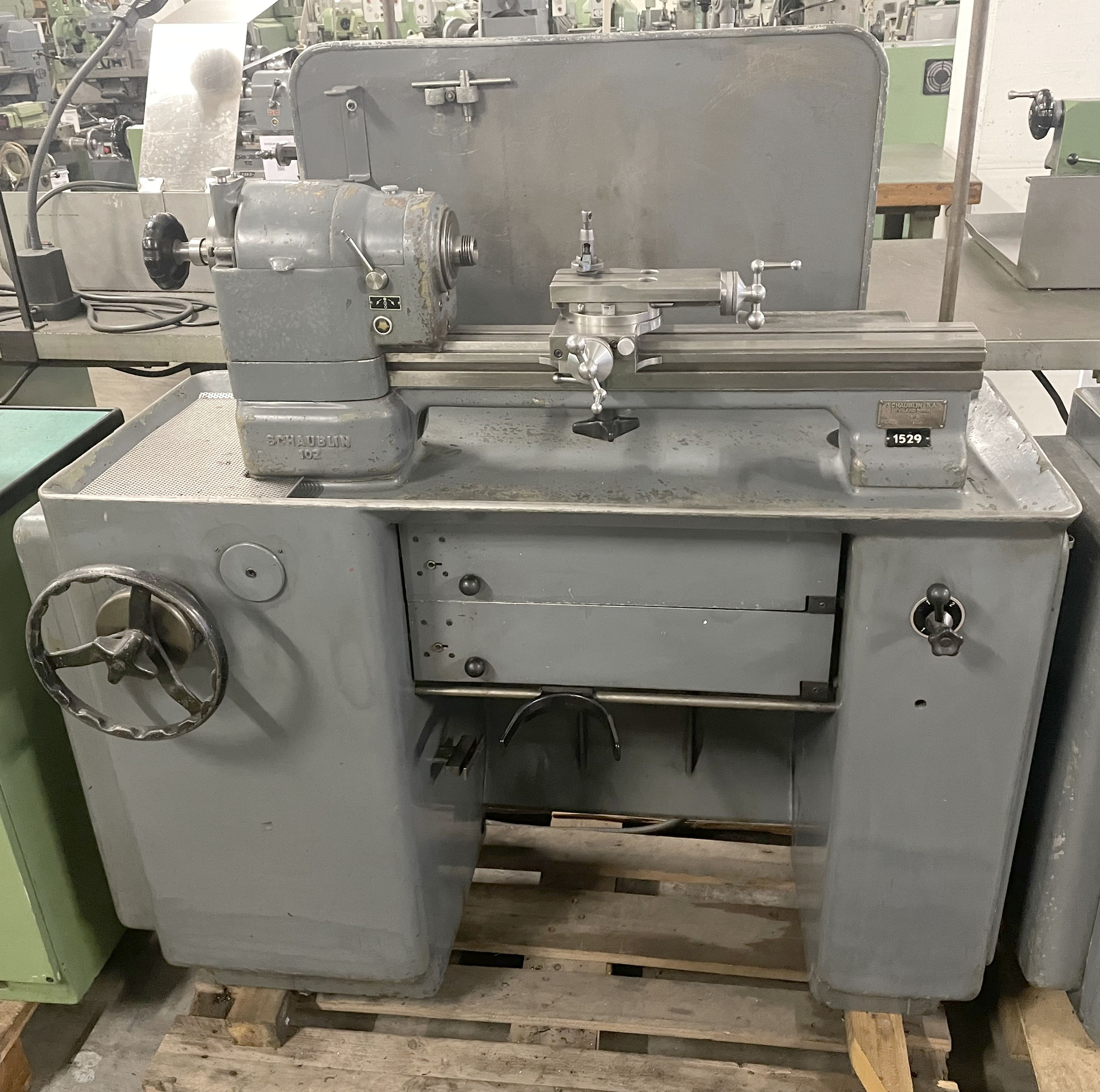

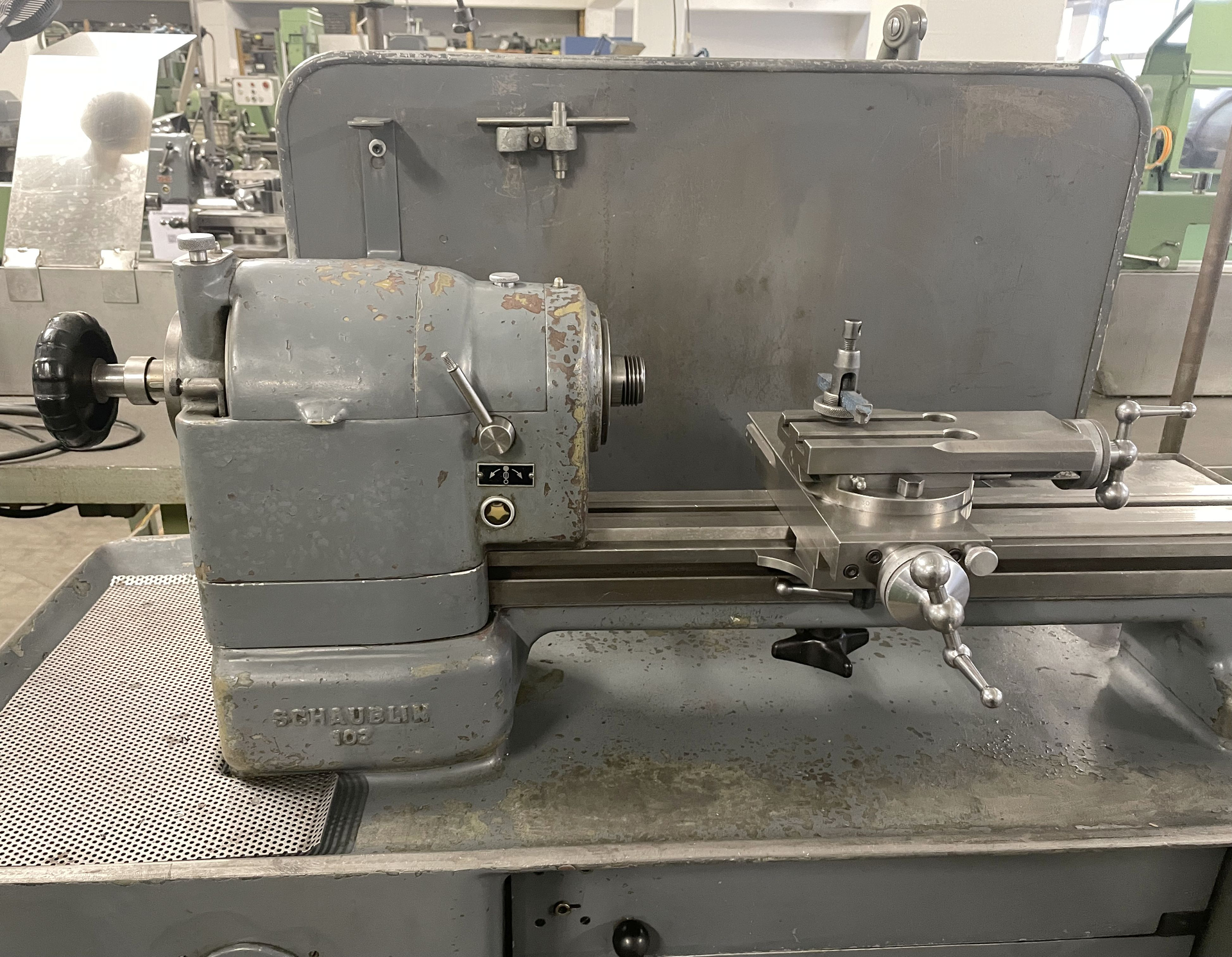

SCHAUBLIN 102-80 is a Tour outilleur, conçu pour des usinages de haute précision, avec grande exactitude et fiabilité. Capacités: hauteur de pointes 102 mm, distance 375 mm, diam. admissible au-dessus du chariot 120 mm, au-dessus du banc 200 mm; pince type 20 W; cône de poupée 2 CM. Caractéristiques: 12 vitesses 40–3000 t/min; moteur broche 1,5 CV; puissance totale 2 CV; 3×380 V 50 Hz; poids ≈500 kg; dimensions L1200×l600×H1300 mm; socle en fonte. Accessoires: jeu de pinces, mandrin 3 mors et plateau d'entraînement (données non précisées). Permet des tolérances serrées; applications typiques: horlogerie, automobile, outillage, aéronautique, médical
| Hauteur de pointes | 102 mm |
| Distance entre pointes | 375 mm |
| Diamètre admis au-dessus du chariot | 120 mm |
| Diamètre admis au-dessus du banc | 200 mm |
| Pince type | 20 W |
| Nez de broche : Filetage | |
| Vitesses de broche: | |
| nombre (étages) | 12 |
| de | 40 t/min |
| à | 3000 t/min |
| Cône de la contre-poupée : | 2 CM |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1.5 CV |
| Puissance totale installée | 2 CV |
| Poids de la machine env. | 500 kg |
| Encombrement machine: | |
| Longueur | 1200 mm |
| Largeur | 600 mm |
| Hauteur | 1300 mm |
| Accessoires divers: | |
| Exécution sur socle en fonte: | |

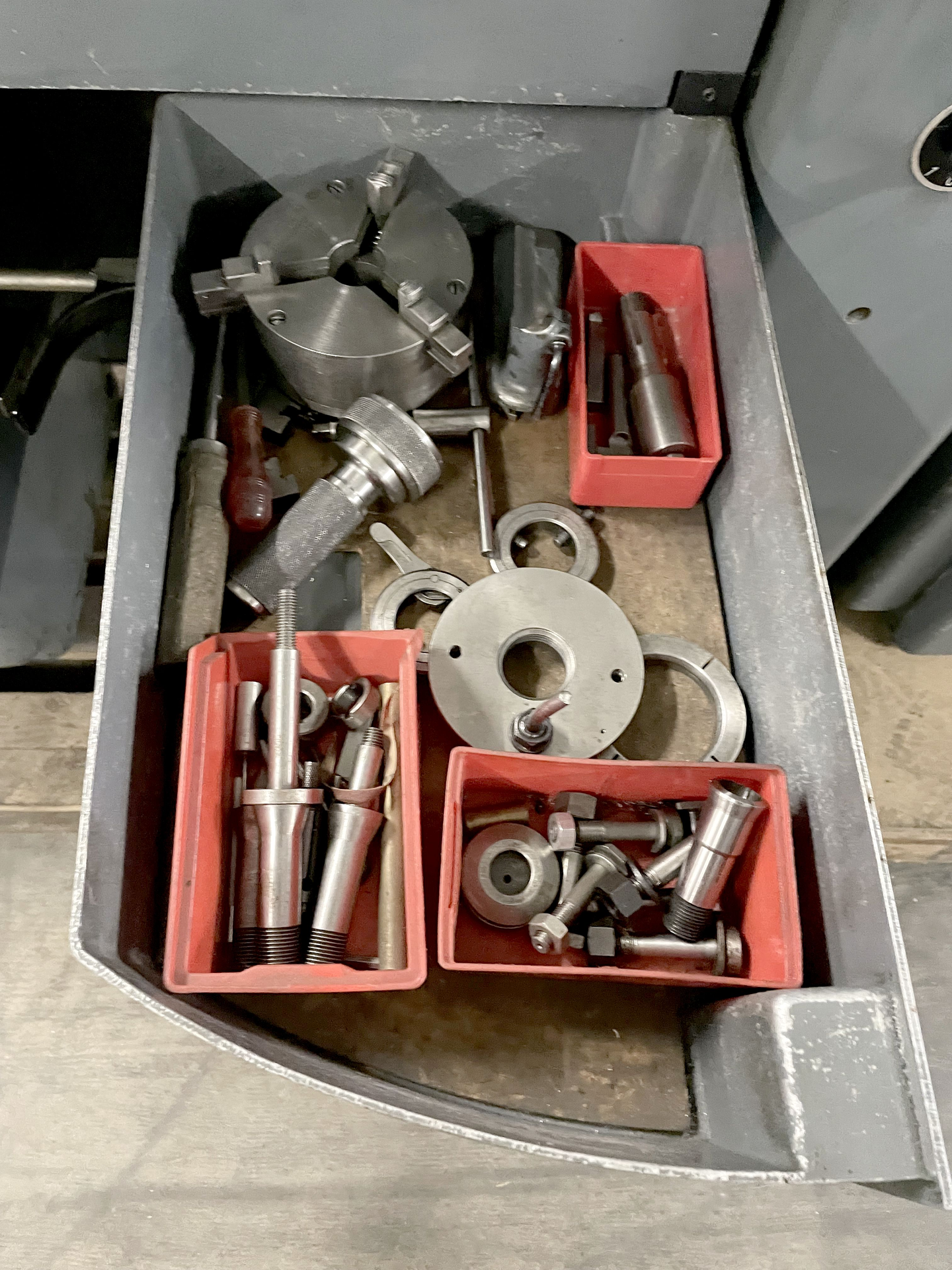

| Mandrin 3-chiens Ø | mm |
| Plateaux entraîneurs | |

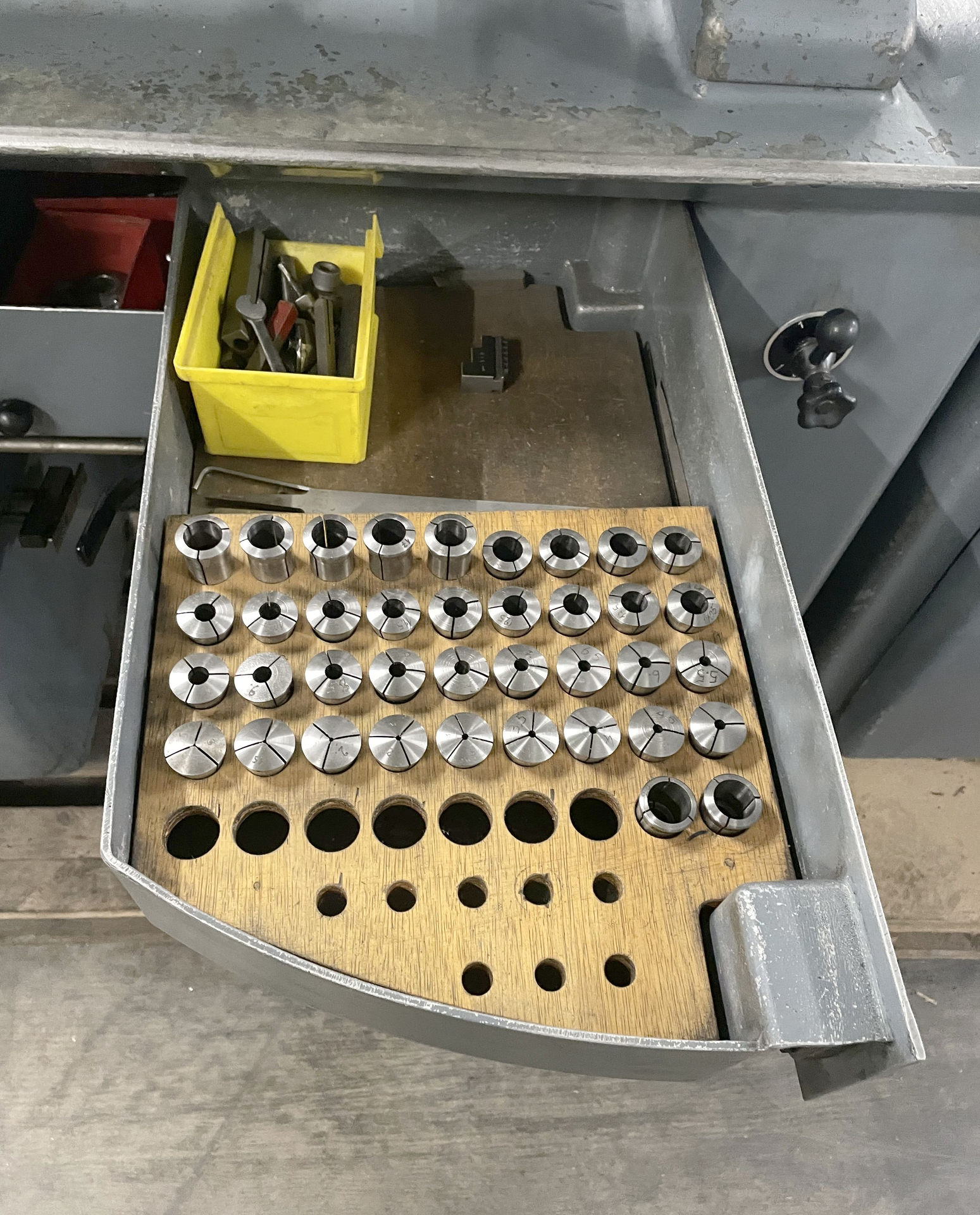

| Jeu de pinces |
