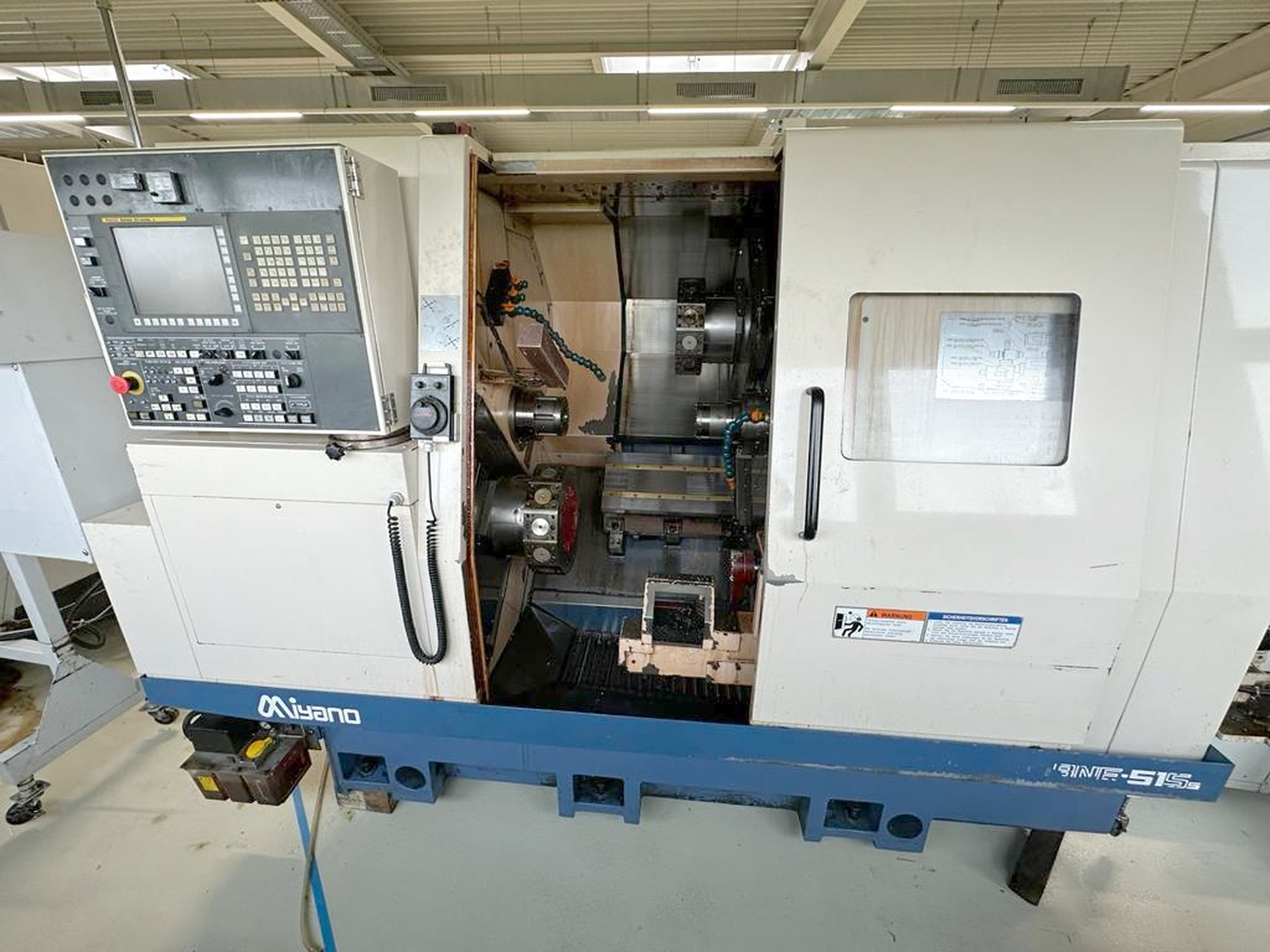

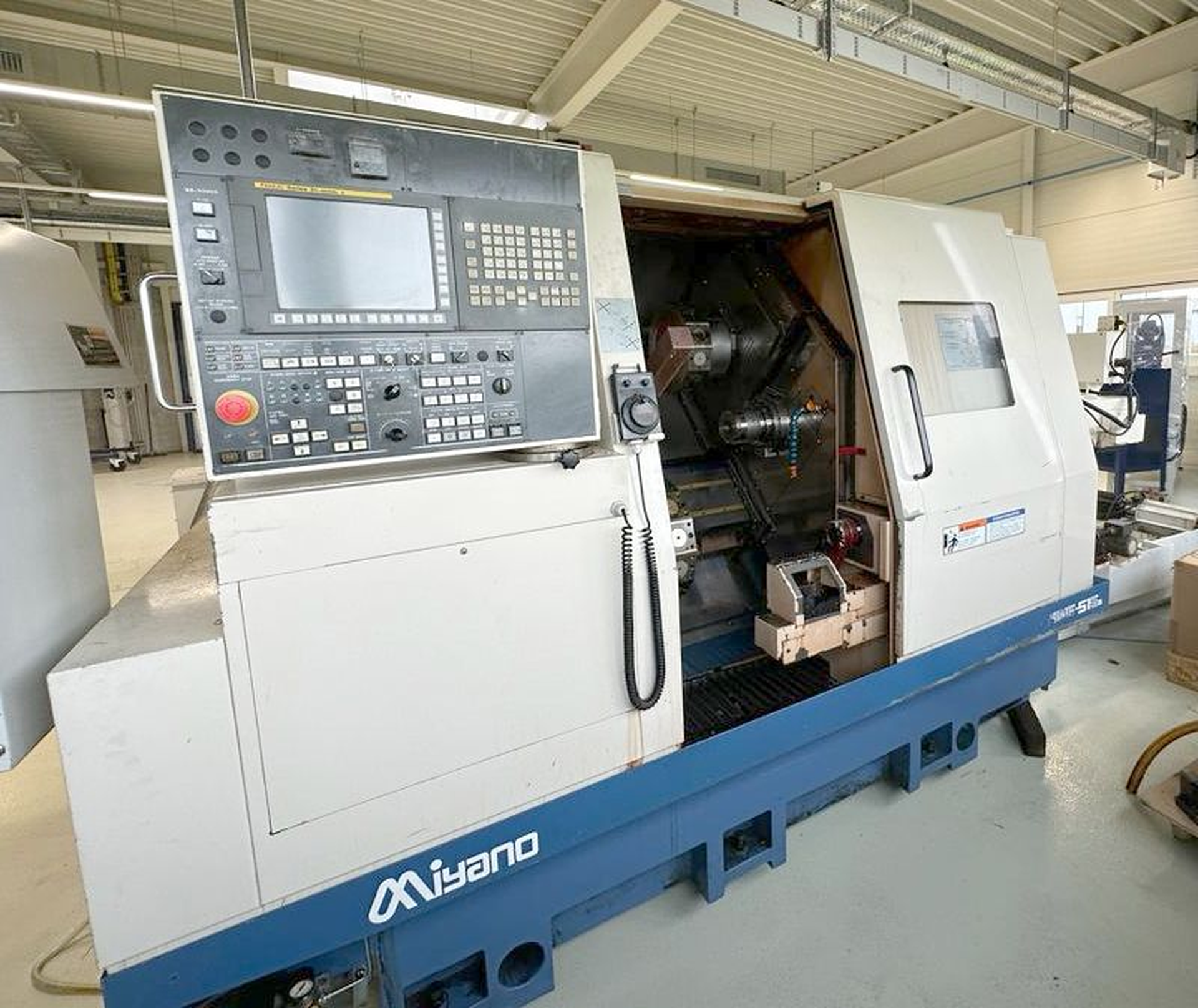

022222 - MIYANO BNE-51 S5
Télécharger la fiche technique (PDF)
Écrivez-nous sur WhatsApp
| Nombre de broches | 2 |
| Nombre de revolvers | 2 |
| Longueur de tournage maximale | 90 mm |
| Revolver: | |
| Nombre de positions revolver 1 | 12 |
| Nombre de positions revolver 2 | 12 |
| Outils tournants revolver 1 | 12 |
| Outils tournants revolver 2 | 12 |
| Vitesses de broche | 0 - 4000 t/min |
| Coupe transversale de la tige de l'outil | 20 mm |
| Puissance porte outils tournant | 2.5 kW |
| Diamètre de mèche max. | 13 mm |
| Capacité de taraudage M | 8 |
| Tête revolver supérieure: | |
| Axe X | 175 mm |
| Axe Z | 380 mm |
| Tête revolver inférieure: | |
| Axe X | 145 mm |
| Axe Z | 380 mm |
| Broche principale: | |
| Alésage de la broche | 52 mm |
| Passage de barre, diamètre max. | 51 mm |
| Longueur de tournage maximale | 90 mm |
| Axe-C (broche, résolution) | 0.001 ° |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 5000 t/min |
| Puissance de la broche | 11 / 15 kW |
| Contre-broche: | |
| Vitesse de broche max. | 7000 t/min |
| Diamètre de tournage max. | 41 mm |
| Longueur de tournage maximale | 90 mm |
| Axe-C (broche, résolution) | ° |
| Course de la contre-broche | 450 mm |
| Puissance contre-broche | 3.7 / 5.5 kW |
| Avance | 0.0001 - 60 mm/min |
| Rapid traverse X | 18 m/min |
| Rapid traverse Z | 20 m/min |
| Temps de travail de broche | 39000 Heures |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance totale installée | 44 kVA |
| Poids de la machine env. | 7800 kg |
| Encombrement machine: | |
| Longueur | 2690 mm |
| Largeur | 2080 mm |
| Hauteur | 1925 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |
| Manivelle électronique | |
| Axe 'C' | |

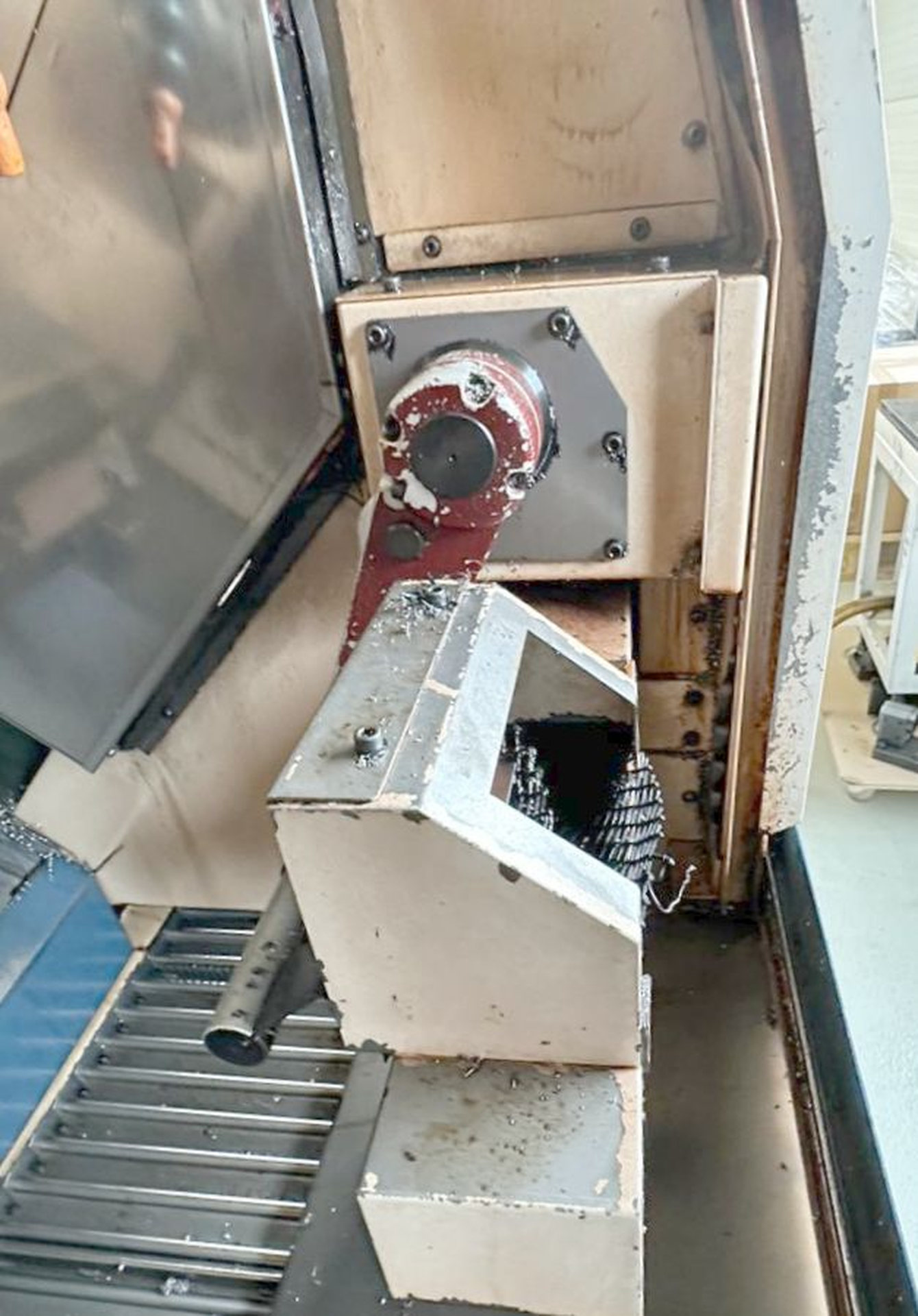

| Collecteur de pièces | |
| Transporteur pièces en bande | |
| Evacuateur de copeaux | |

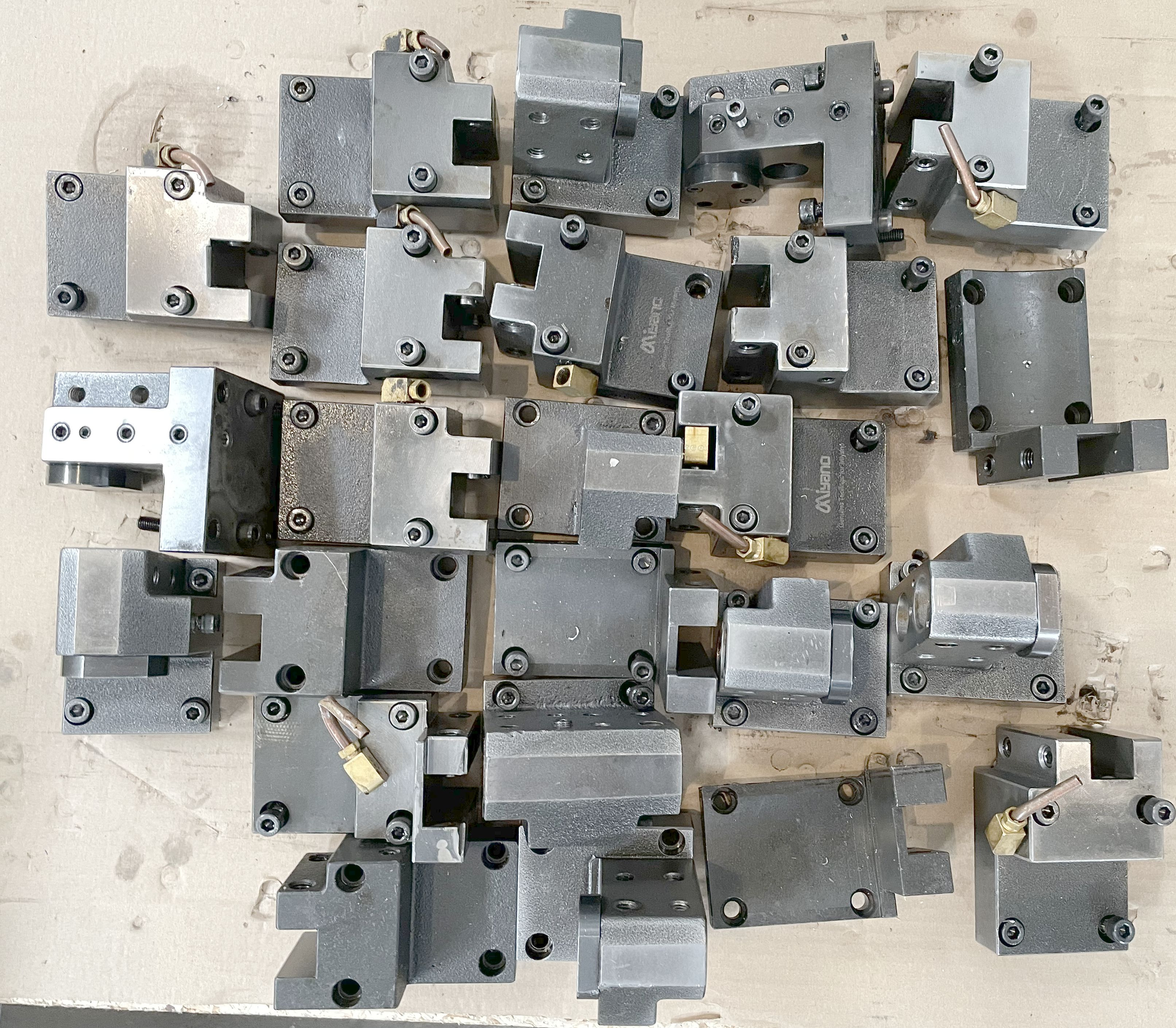

| Jeu de porte-outils | |
| Lampe de statut |
