ACIERA F 5
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

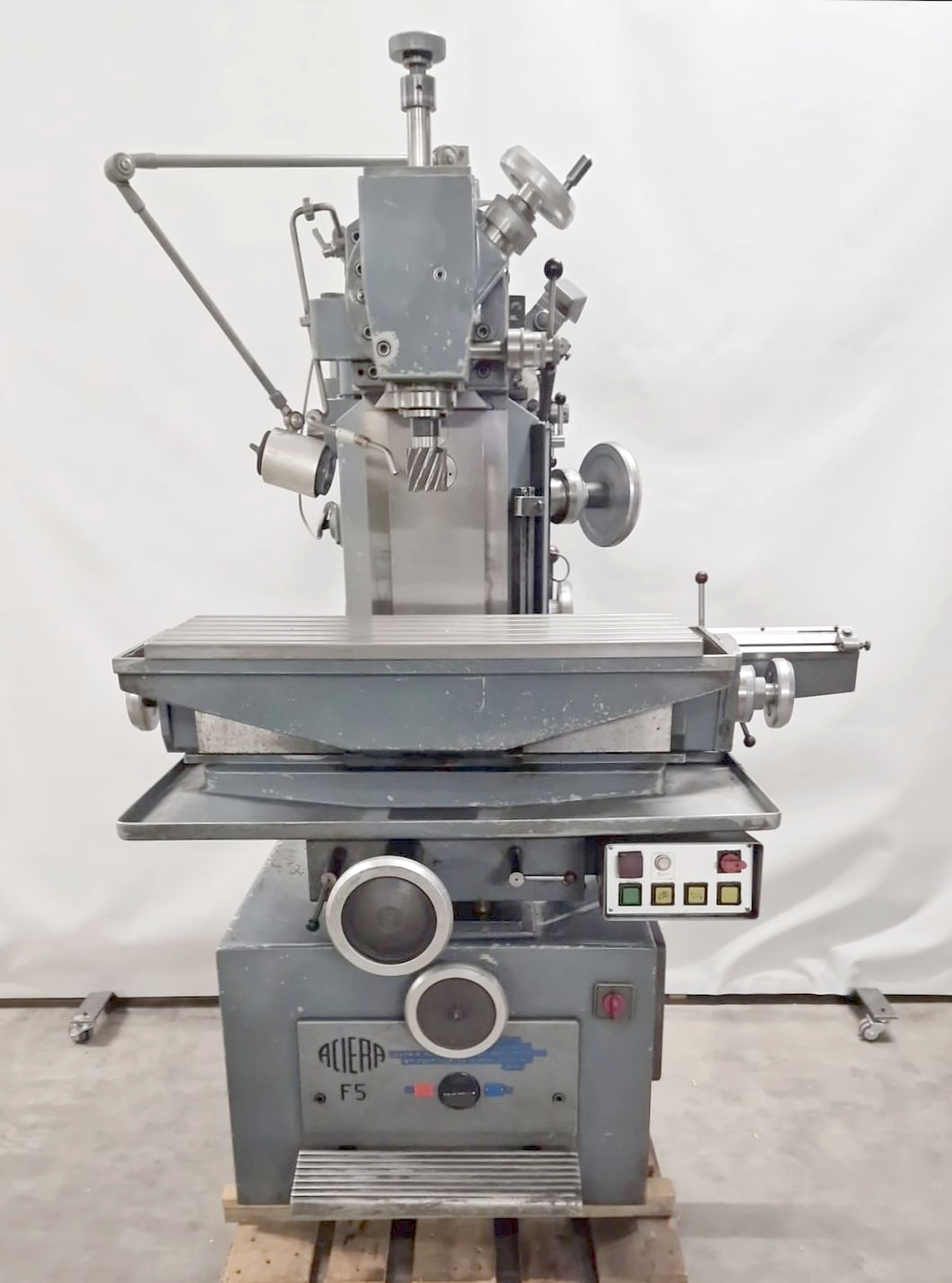

ACIERA F 5 est une fraiseuse universelle de haute précision, grande exactitude et fiabilité. Table 800x300 mm, 6 rainures en T 12 mm, espacement 55 mm; courses X500, Y325, Z420 mm; distance broche-table 365 mm; course broche 60 mm; tête pivotante ±90°. Cône broche ISO40, variateur 50–3400 t/min; avances 10–600 mm/min; avances rapides 1,5 m/min; alimentation 3x380 V 50 Hz; moteur 3 kW; puissance totale 5 CV; poids ≈1600 kg; dimensions 1200x1600x1800 mm. Accessoire: table fixe. Conçue pour atteindre tolérances serrées; secteurs: automobile, horlogerie, construction de machines, aérospatial et médical.
| Nombre d'axes total | 3 |

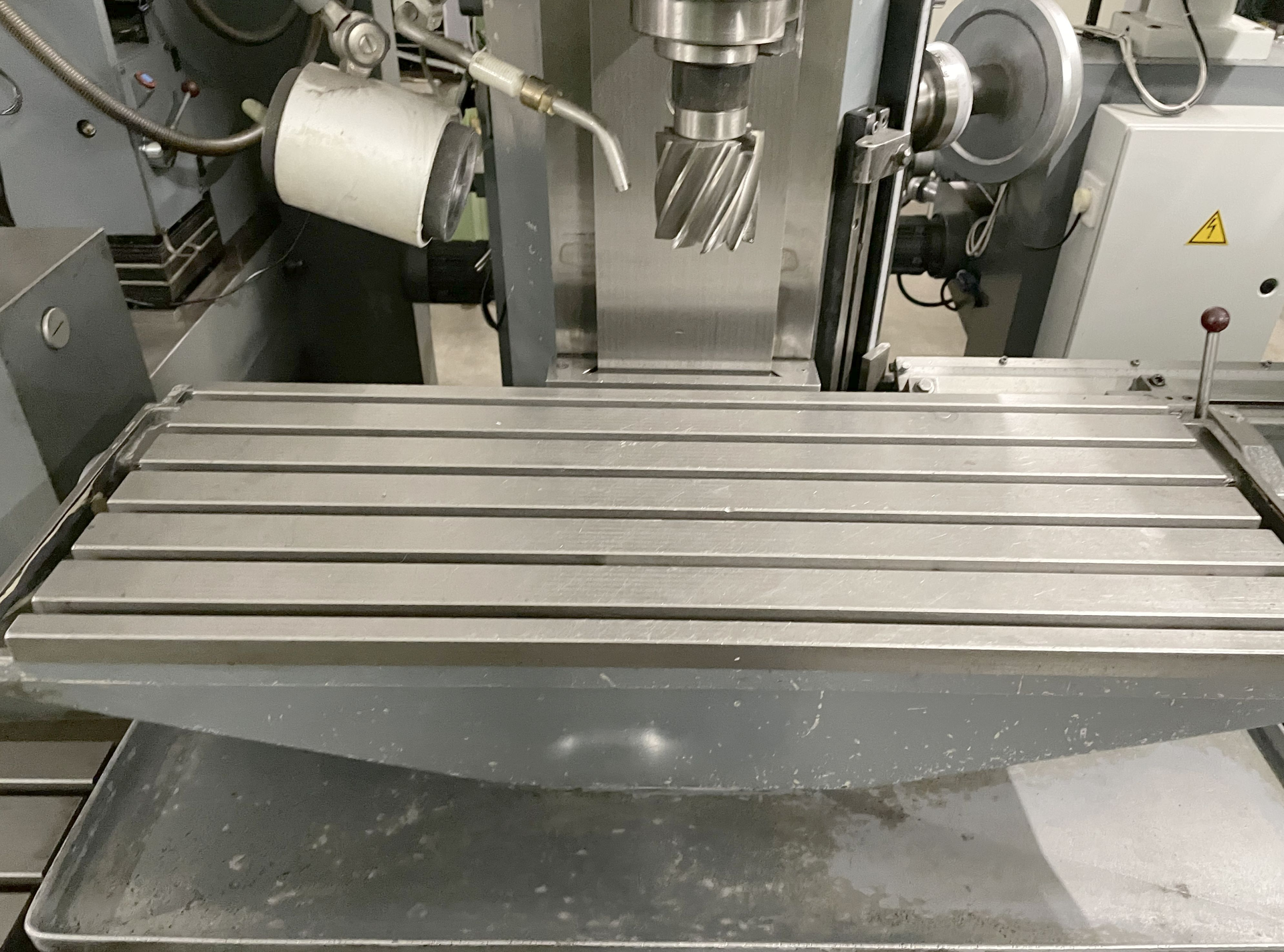

| Longueur de la table | 800 mm |
| Largeur de la table | 300 mm |
| Nombre rainures en T | 6 |
| Largeur rainures en T | 12 mm |
| Distance entre les rainures en T | 55 mm |
| Course longitudinale (axe-X) | 500 mm |
| Course transversale (axe-y) | 325 mm |
| Course verticale (axe-Z) | 420 mm |
| Distance broche verticale - surface table | 365 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 50 t/min |
| à | 3400 t/min |
| Cône de la broche | 40 ISO |

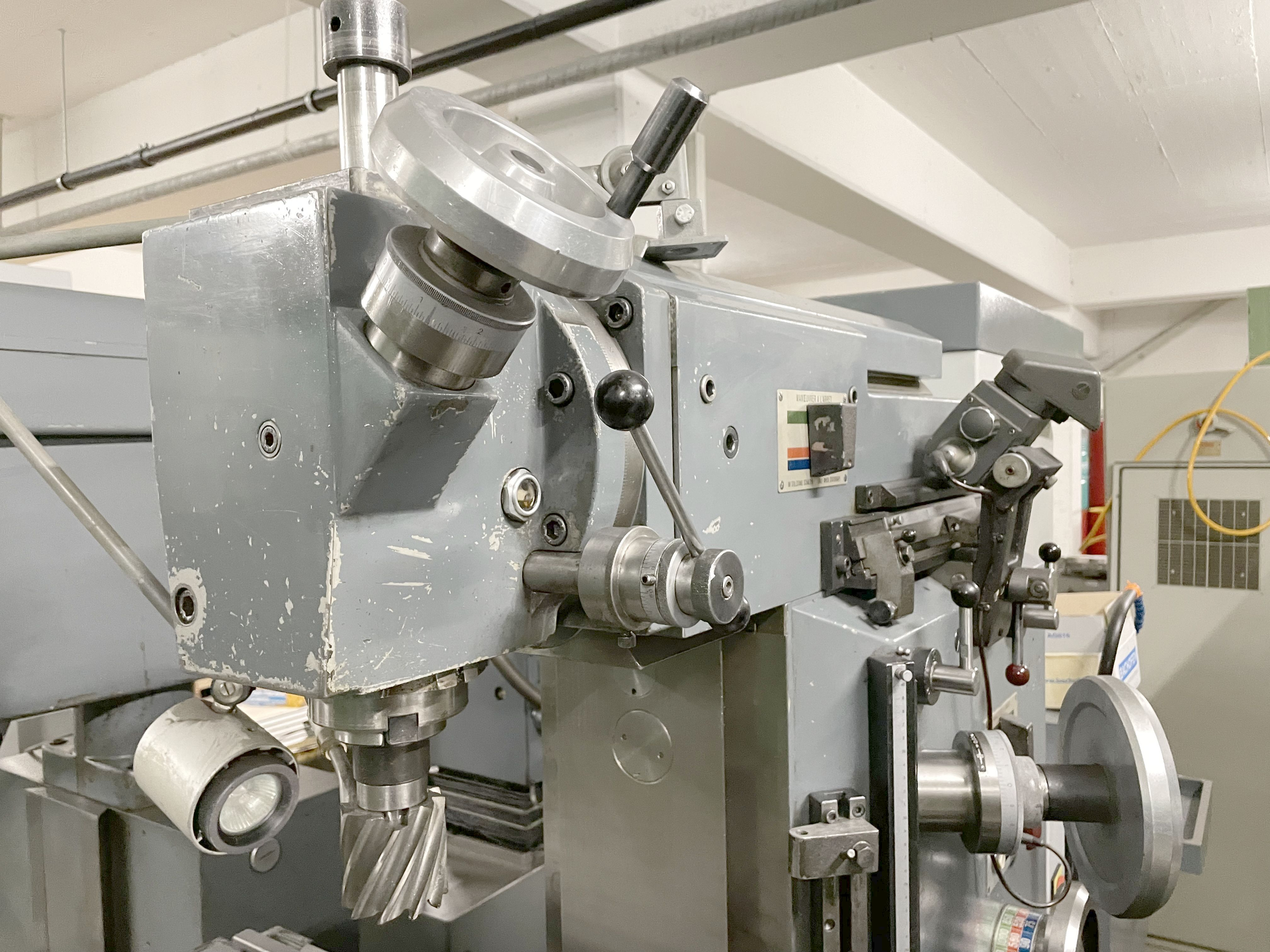

| Tête pivotable + - | 90 ° |
| Avances: variateur | |
| longitudinale de | 10 mm/min |
| à | 600 mm/min |
| transversale de | 10 mm/min |
| à | 600 mm/min |
| Verticale de | 10 mm/min |
| à | 600 mm/min |
| Course de broche verticale | 60 mm |
| Avances rapide: | |
| Longitudinale | 1.5 m/min |
| transversale | 1.5 m/min |
| Verticale | 1.5 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | 3 kW |
| Puissance totale installée | 5 CV |
| Poids de la machine env. | 1600 kg |
| Encombrement machine: | |
| Longueur | 1200 mm |
| Largeur | 1600 mm |
| Hauteur | 1800 mm |
| Accessoires divers: | |
| Table fixe |
