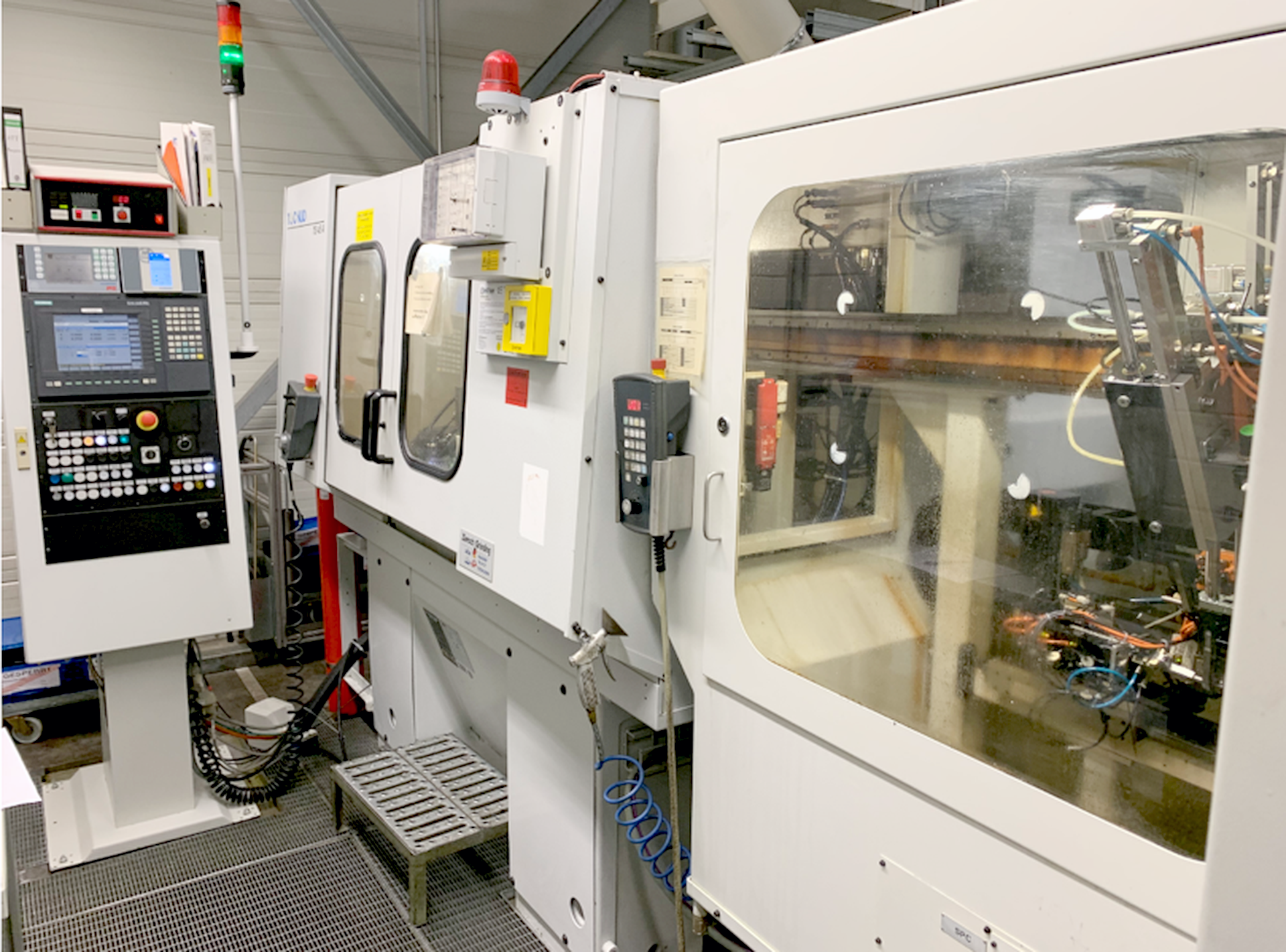

022202 - TSCHUDIN TS 45 A
Télécharger la fiche technique (PDF)
Écrivez-nous sur WhatsApp
| Hauteur de pointes | 100 mm |
| Distance entre pointes | 430 mm |
| Diamètre de rectification max. | 198 mm |
| Longueur de rectifiage | 400 mm |
| Diamètre max. de la pièce | 198 mm |
| Diamètre min. de la pièce | 1 mm |
| Courses: | |
| Axe Z | 480 mm |
| Axe X | 340 mm |
| Charge admise entre-pointes max. | 100 kg |
| Meule: | |
| Diamètre | 500 mm |
| Largeur | 80 mm |
| Vitesse de la meule | 45 m/s |
| Poupée porte-pièce: | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 20 t/min |
| à | 1000 t/min |
| Cône | 5 CM |
| Inclinable | +30 / 45 ° |
| Contre-poupée: | |
| Cône de la contre-poupée : | 3 CM |
| Course du fourreau de la contre-poupée | 20 mm |
| Vitesse d'oscillation | 8000 mm/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 7.5 kW |
| Moteur poupée porte-pièce | 3 kW |
| Puissance totale installée | 16 kVA |
| Poids de la machine env. | 4500 kg |
| Encombrement machine: | |
| Longueur | 3700 mm |
| Largeur | 3300 mm |
| Hauteur | 2500 mm |
| Accessoires divers: | |
| Palpeur MARPOSS | |
| Commande de mesure | |
| Appareil à profiler la meule | |
| Lampe | |
| Lampe de statut | |
| Aspiration brouillard d'huile | |

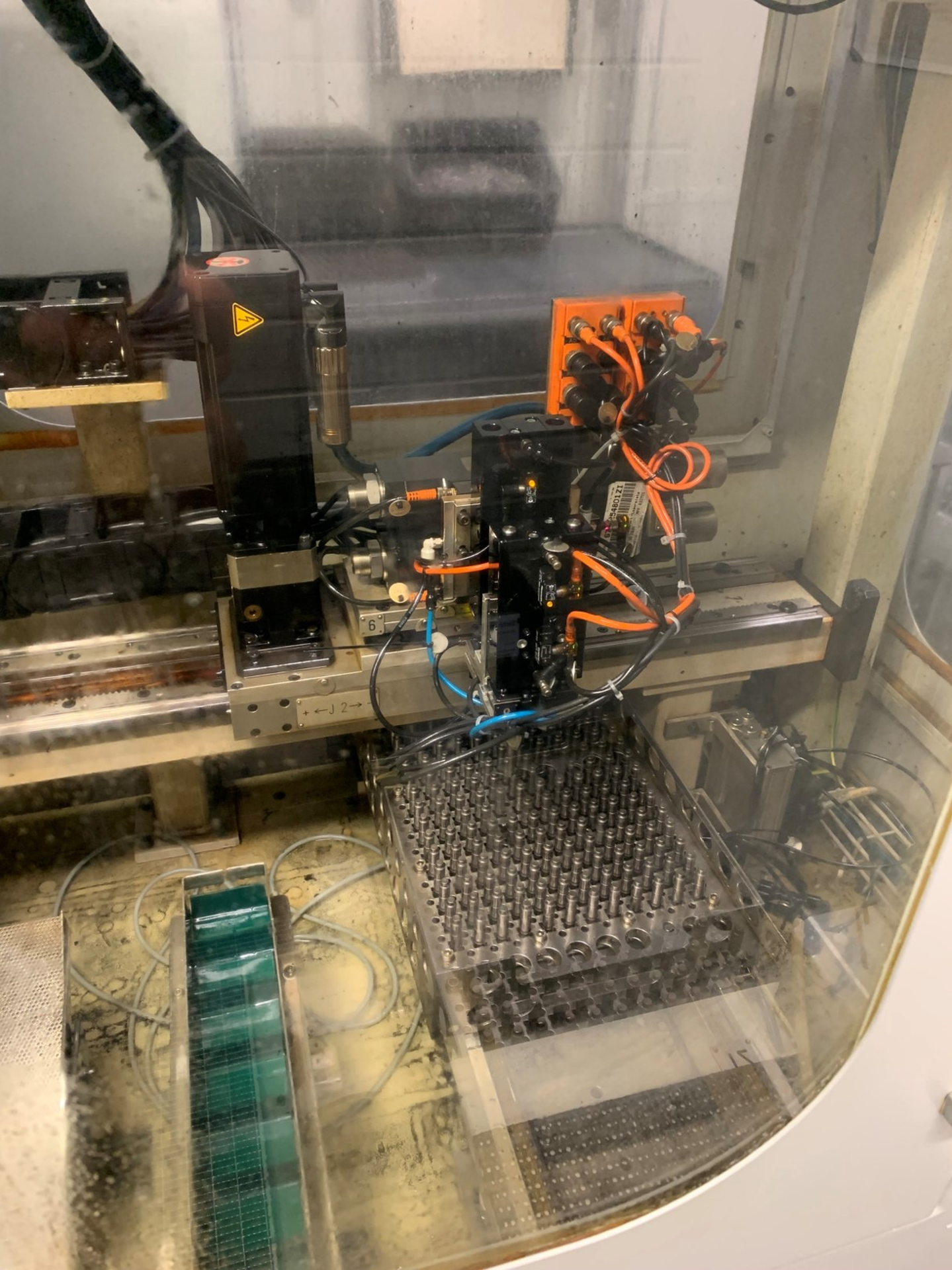

| Chargeur automatique par rail |
