GHIRINGHELLI M150SP610
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

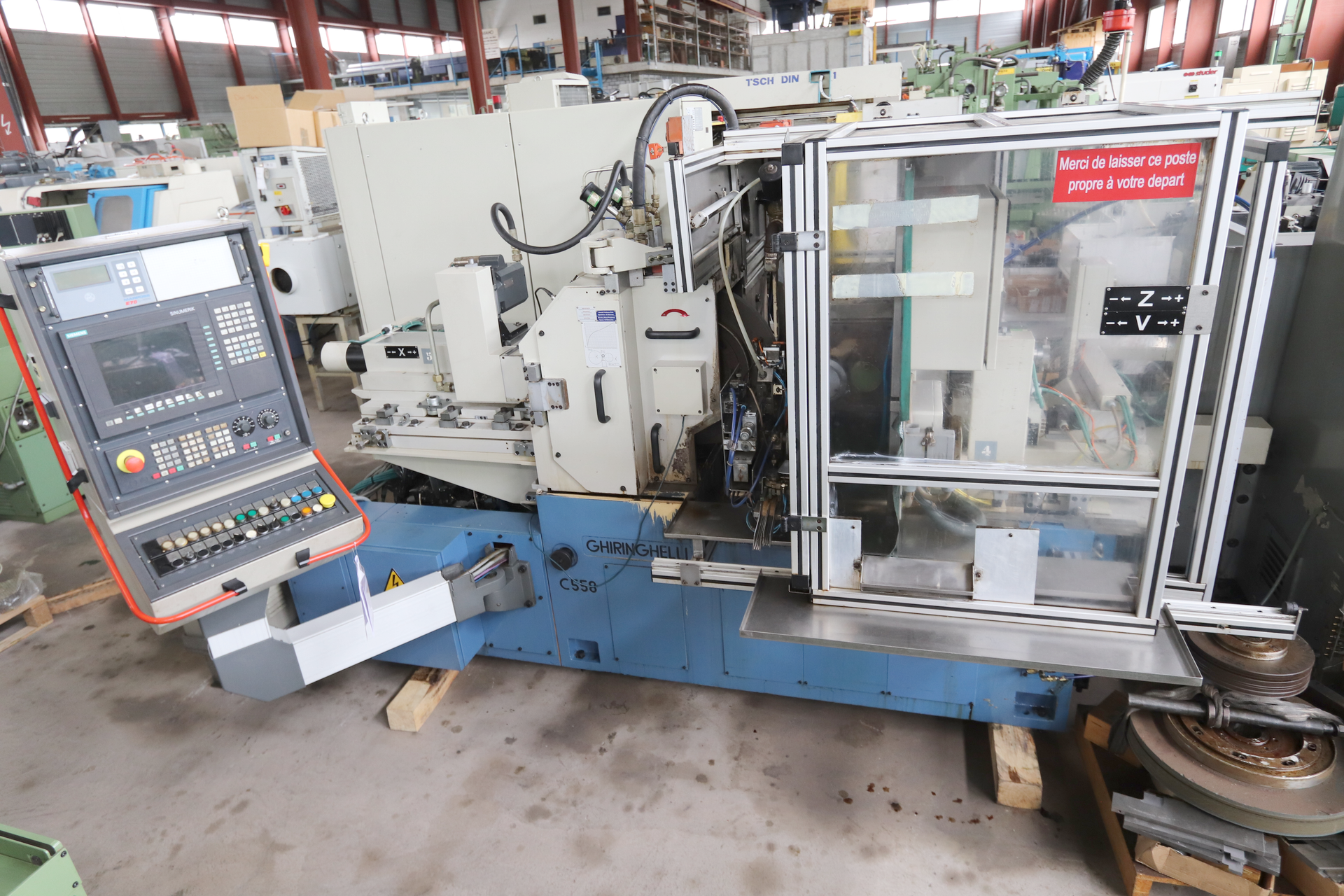

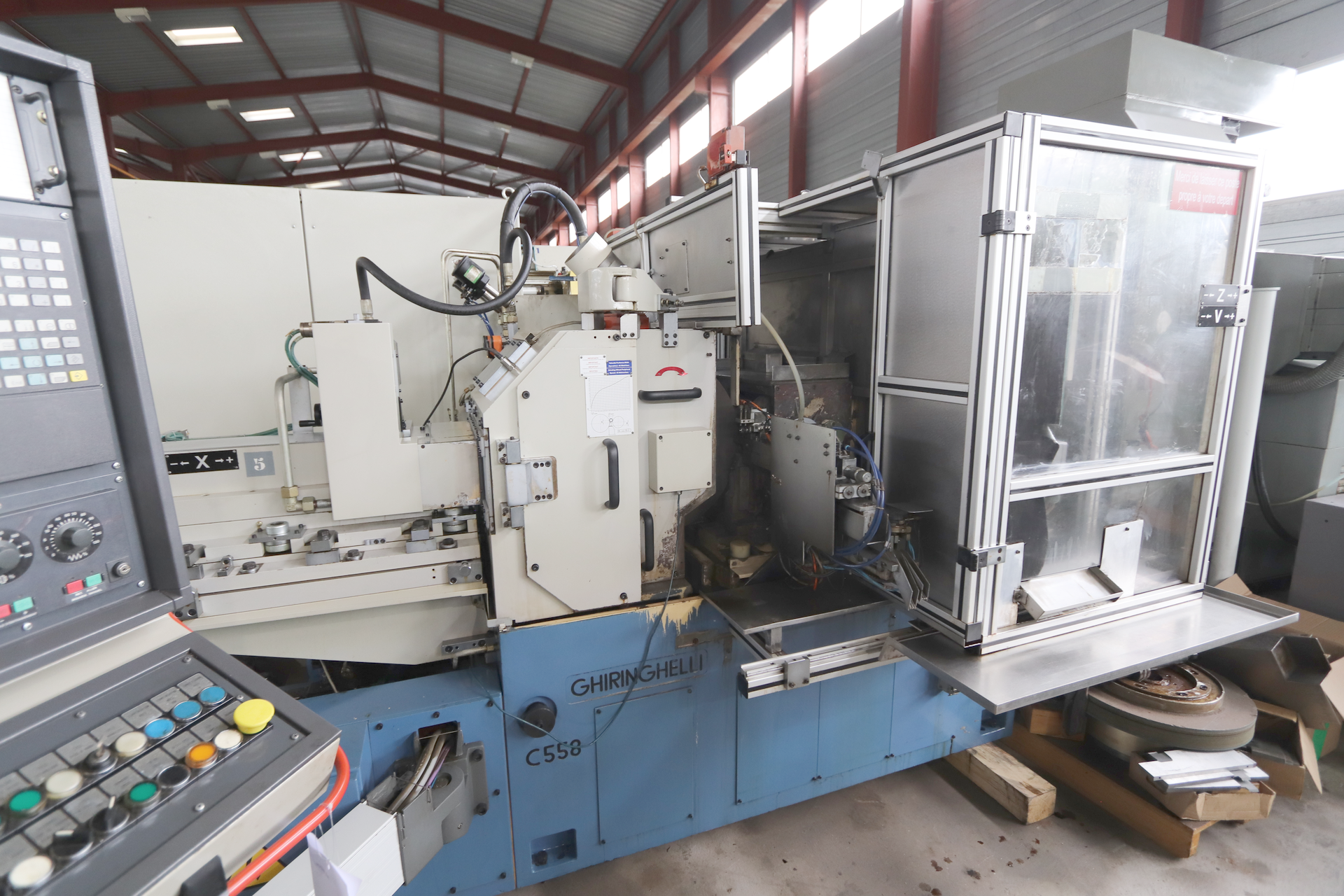

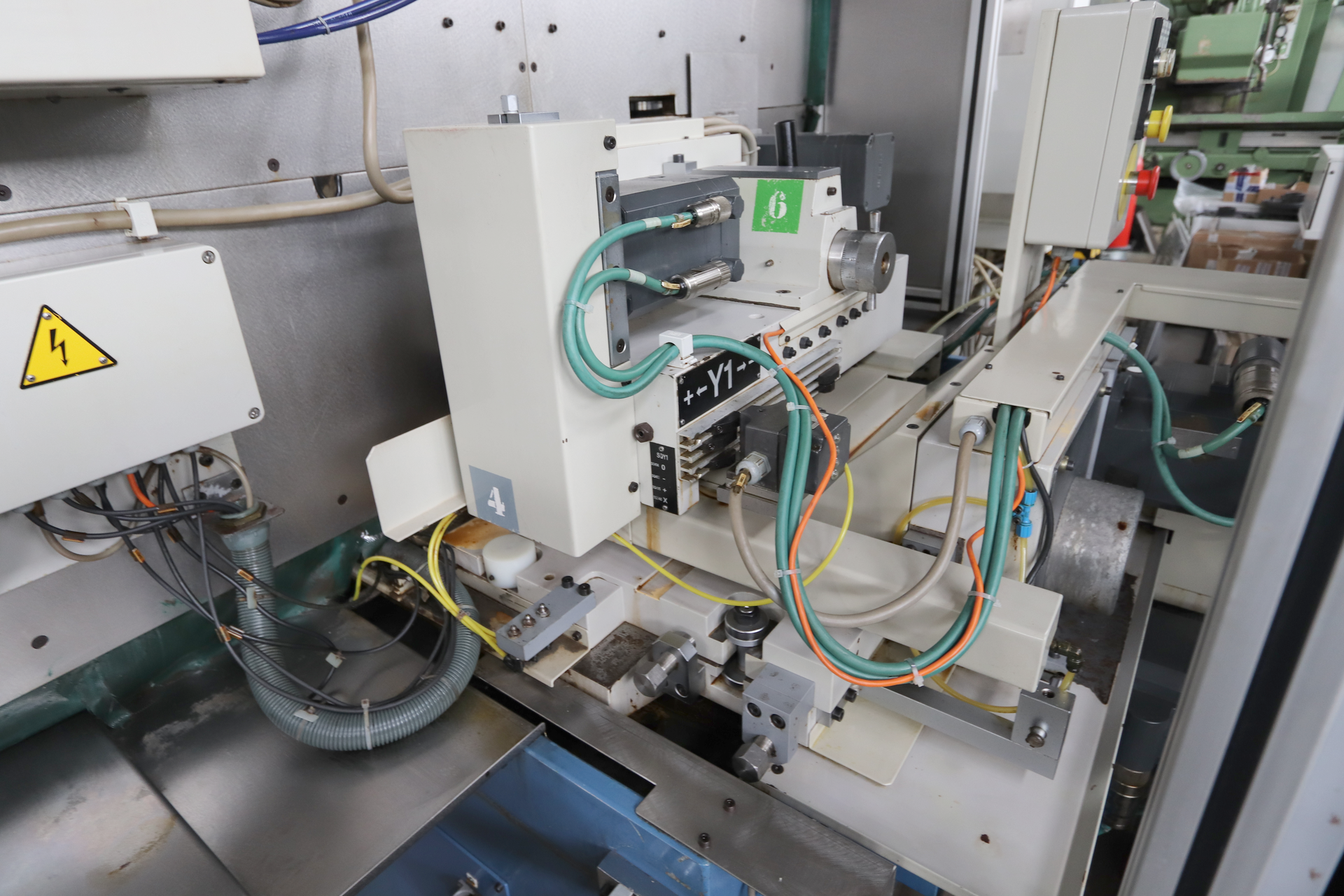

GHIRINGHELLI M150SP610 est une rectifieuse sans centres CNC, conçue pour la précision, haute exactitude et fiabilité. Capacités: diamètre de rectification 1–100 mm, rectification en plongée 140 mm. Meule: neuve Ø610 mm (usée Ø440 mm), largeur 200 mm, alésage 305 mm; meule régulatrice: neuve Ø305 mm (usée Ø220 mm), largeur 200 mm, inclinaison -7/+7°. Vitesses meule: 1409 t/min (neuve), 1685 t/min (usée), vitesse périph. 45 m/s; variateur 0–140 t/min; vitesse de dressage 400 t/min. Branchement 3×400 V 50 Hz, air 5 bar, puissance 45 kW. Dimensions L6200×l3200×H2542 mm, poids ≈5800 kg. Accessoires: meule diamantée, dispositif plongée automatique, flasques, système d'équilibrage MARPOSS E78, dispositif de profilage, graissage central, capot de protection. Permet tolérances serrées; secteurs: automobile, aérospatial, médical, outillage, horlogerie
| Diamètre de rectification min. | 1 mm |
| Diamètre de rectification max. | 100 mm |
| Longueur maximale | |
| en plongée | 140 mm |
| Meule de rectification: | |
| Diamètre meule neuve | 610 mm |
| Diamètre meule usée | 440 mm |
| Largeur | 200 mm |
| Alésage | 305 mm |
| Nombre de tours avec meule nouvelle | 1409 t/min |
| Nombre de tours avec meule usée | 1685 t/min |
| Vitesse de la meule | 45 m/s |
| Meule d'entraînement: | |
| Diamètre meule neuve | 305 mm |
| Diamètre meule usée | 220 mm |
| Largeur | 200 mm |
| Inclinaison | -7 / +7 ° |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 140 t/min |
| Vitesse de dressage | 400 t/min |
| Branchement 50 Hz 3x | 400 Volt |
| Branchement à l'air comprimé | 5 bar |
| Puissance totale installée | 45 kW |
| Poids de la machine env. | 5800 kg |
| Encombrement machine: | |
| Longueur | 6200 mm |
| Largeur | 3200 mm |
| Hauteur | 2542 mm |

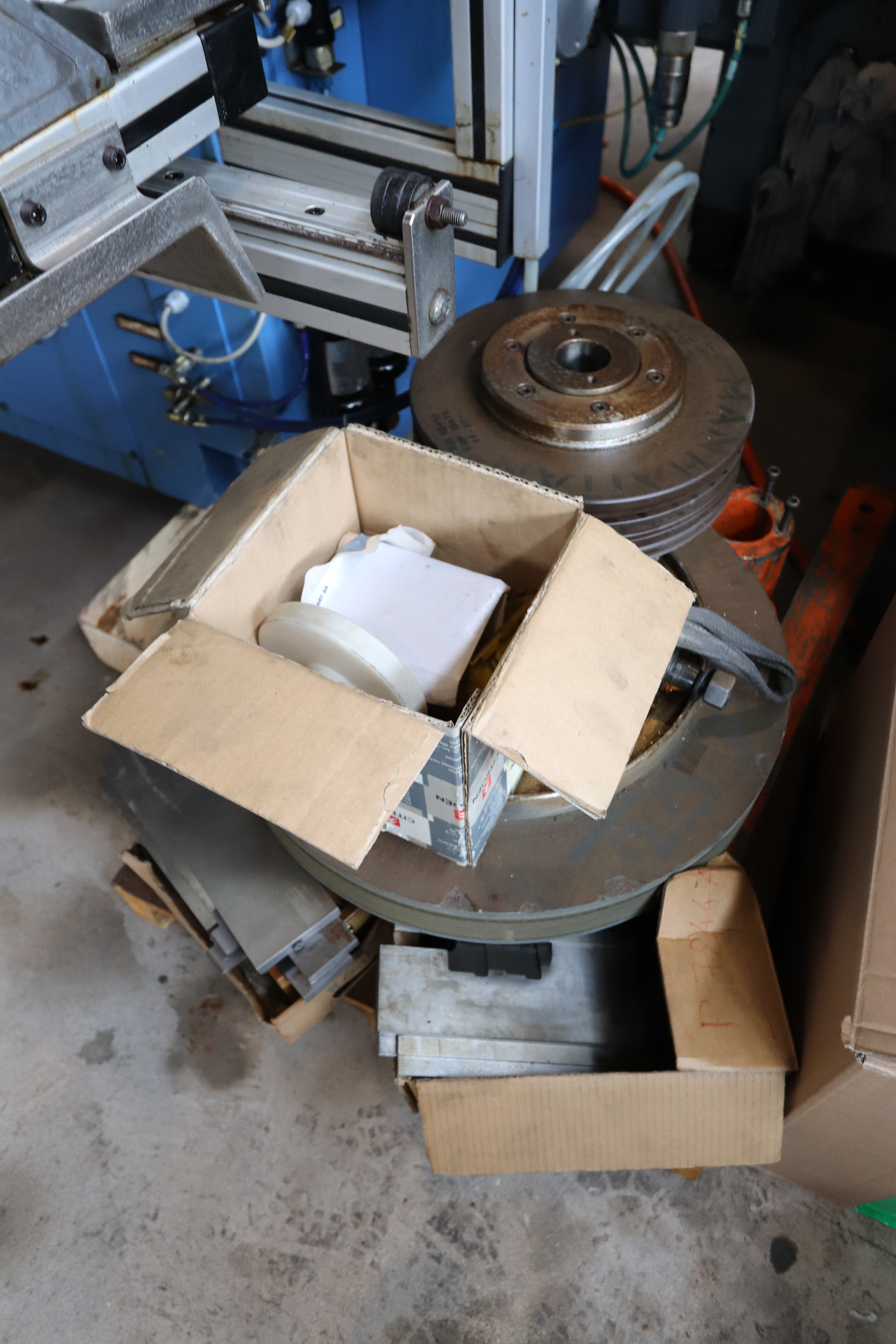

| Accessoires divers: | |
| Nouvelle meule diamantée | |
| Dispositif de plongée automatique | |
| Flasque pour meule de travail | |
| Flasque pour meule d'entraînement | |
| Système d'équilibrage électronique | MARPOSS E78 |

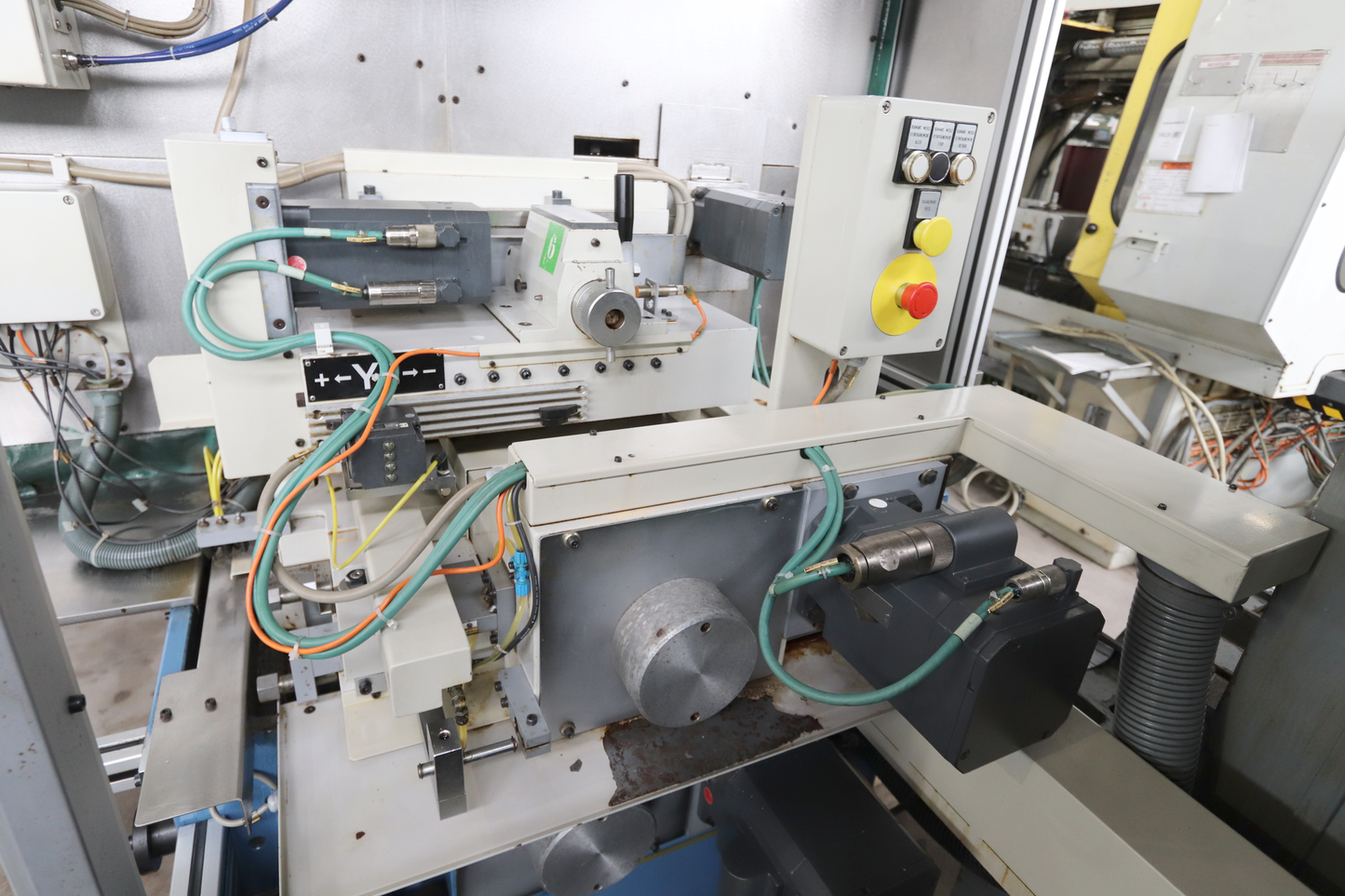

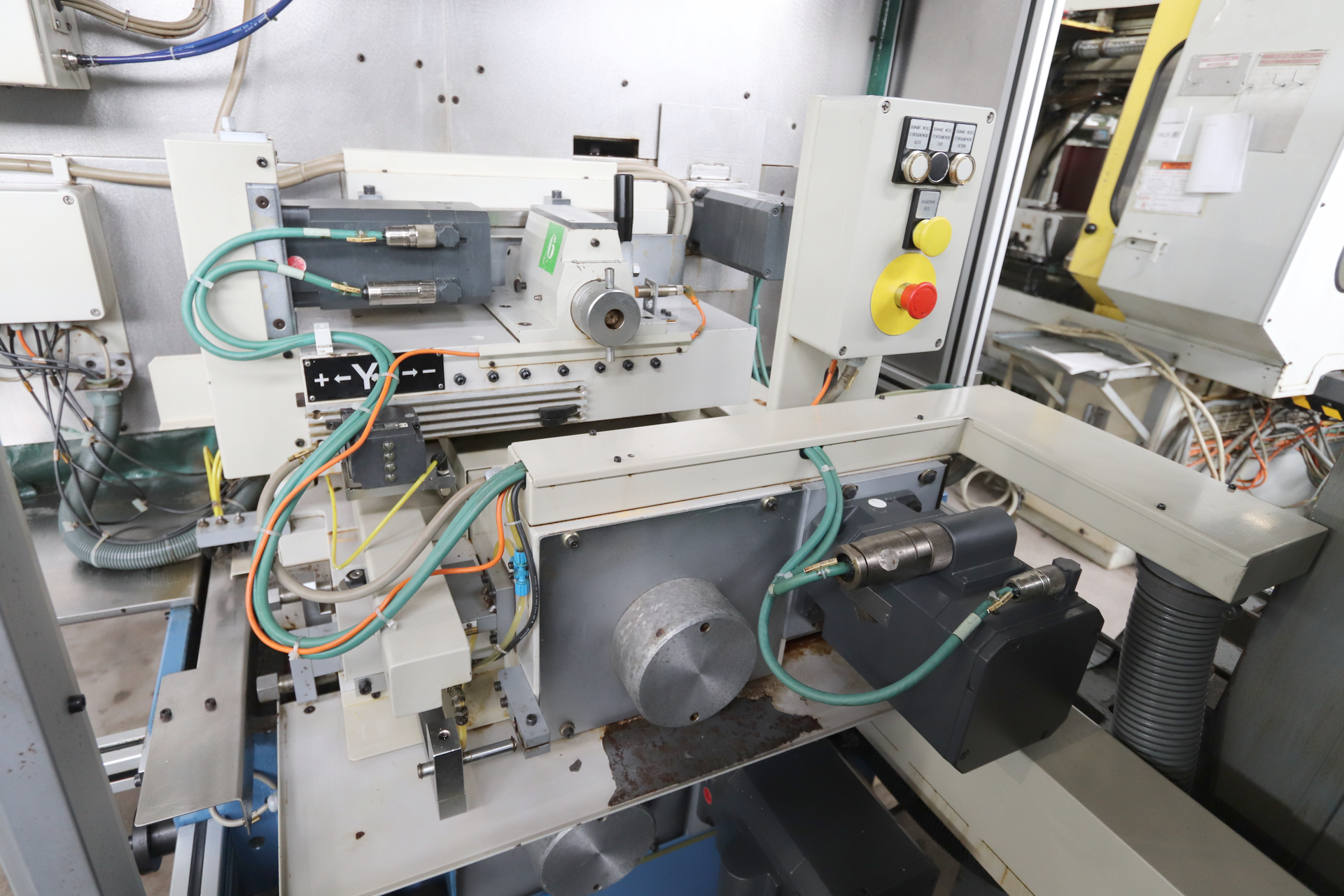

| Dispositif à profiler par mollettes | |
| Graissage central | |
| Capot de protection |
