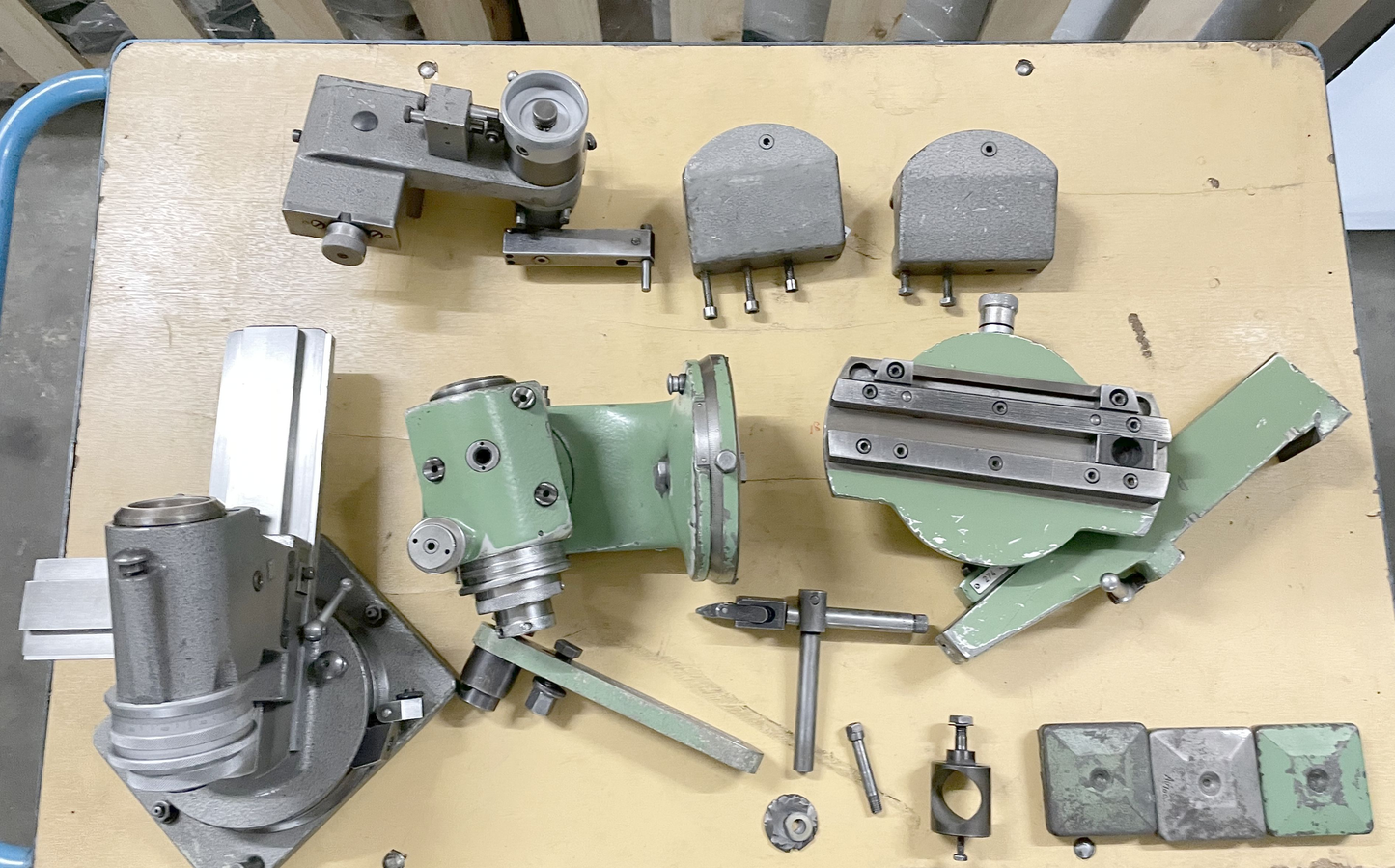

DECKEL S 11
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
DECKEL S 11 est une affûteuse d'outils pour précision, haute exactitude et fiabilité. Capacités : hauteur de pointes 300 mm, distance 380 mm, table 500×180 mm; Ø rectif. max 238/620 mm; meule max 125 mm; course transversale 220 mm, longitudinale 190 mm, verticale/tête 325 mm; axes 360°. Caract. : broche 2 vitesses 400–8000 t/min; moteur 1,3 kW; branchement 3×380 V 50 Hz; puissance 2 kVA; poids ≈500 kg; dim. 1100×800×1760 mm. Permet tolérances serrées; secteurs : automobile, horlogerie, construction de machines, aéronautique, médical
Caractéristiques techniques fournies à titre indicatif
| Hauteur de pointes | 300 mm |
| Distance entre pointes | 380 mm |
| Longueur de la table | 500 mm |
| Largeur de la table | 180 mm |
| Diamètre de rectification max. | 238 / 620 mm |
| Diamètre max. de la meule | 125 mm |
| Course longitudinal de la table | mm |
| Course transversale de la table | 220 mm |
| Déplacements des axes: | |
| Largeur | 100 mm |
| Longitudinal | 190 mm |
| Verticale | 325 mm |
| Course verticale de tête broche | 325 mm |
| Inclinaison de la tête de rectifiage: | |
| horitzontale | 360 ° |
| verticale | 360 ° |
| Axe rotative poupée porte-meule | 360 ° |
| Vitesse de broche de rectifiage: | |
| nombre (étages) | 2 |
| de | 400 t/min |
| à | 8000 t/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de broche | 1.3 kW |
| Puissance totale installée | 2 kVA |
| Poids de la machine env. | 500 kg |
| Encombrement machine: | |
| Longueur | 1100 mm |
| Largeur | 800 mm |
| Hauteur | 1760 mm |
