SCHAUBLIN 180 CCN R-T
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
SCHAUBLIN 180 CCN R-T est un Tour CNC, conçu pour précision, grande exactitude et fiabilité industrielle. Capacités: hauteur pointes 275 mm, distance entre pointes 600 mm, Ø au-dessus chariot 150 mm, au-dessus banc 600 mm, longueur max 630 mm, passage barre 60 mm; courses Z 672 mm, X 230 mm. Caractéristiques: passage broche 60 mm, vitesses 30–4000 tr/min (variateur continu), moteur broche 15/18,5 kW, avances 0–5000 mm/min, rapides X 8 m/min Y 10 m/min, axe C résol. 0,001°, alimentation 3x400 V 50 Hz, puissance installée 24 kVA, poids ~2460 kg, niveau sonore 75 dB(A). Accessoires: mandrins 3/4 mors Ø170/200 mm, lunette fixe et à suivre, jeu de pinces B45, contre-poupée, lampe, armoire d’outillage, microscope de centrage, interface RS232, jeux porte-outils. Assure tolérances serrées; domaines: automobile, horlogerie, outillage, aéronautique, médical.
| Hauteur de pointes | 275 mm |
| Distance entre pointes | 600 mm |
| Diamètre admis au-dessus du chariot | 150 mm |
| Diamètre admis au-dessus du banc | 600 mm |
| Longueur de tournage maximale | 630 mm |
| Passage de barres | 60 mm |
| Chariot: | |
| Course longitudinale (axe-Z) | 672 mm |
| Course transversale (axe X) | 230 mm |
| Résolution | mm |
| Chariot revolver: Nombre | |
| Nombre de positions revolver 1 | 12 |
| Outils fixes nombre revolver 1 | 12 |
| Cône intérieure diamètre | 20 x 20 mm |
| Cône intérieure DIN | VDI 30 |
| Nez de broche: | |
| Camlock | A2-6 |
| Axe-C (broche, résolution) | 0.001 ° |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 30 t/min |
| à | 4000 t/min |
| Passage de broche | 60 mm |
| Avance | 0 - 5000 mm/min |
| Rapid traverse X | 8 m/min |
| Rapid traverse Y | 10 m/min |
| Moteur de la broche | 15 / 18.5 kW |
| Branchement à l'air comprimé | 5 - 7 bar |
| Débit pompe à eau de refroidissement | 10 l/min |
| Branchement 50 Hz 3x | 400 Volt |
| Niveau sonore | 75 dB (A) |
| Puissance totale installée | 24 kVA |
| Poids de la machine env. | 2460 kg |
| Encombrement machine: | |
| Longueur | 2301 mm |
| Largeur | 1460 mm |
| Hauteur | 1676 mm |
| Accessoires divers: | |
| Mandrin 3-chiens Ø | 170 mm |
| Mandrin 3-chiens Ø | 200 mm |
| Mandrin 4-chiens Ø | 200 mm |
| Jeu de mors doux | |
| Jeu de mors dur | |
| Lunette à suivre | |
| Lunette fixe | |
| Dispositif pour pinces | |
| Jeu de pinces | B45 |
| Lampe | |
| Contre-poupée à croisillon | |
| Armoire d'outillage | |
| Microscope de centrage | |
| Jeu de pointes | |
| Pointe tournante | |
| Interface port sérielle RS 232 | |
| Commande à pédale | |

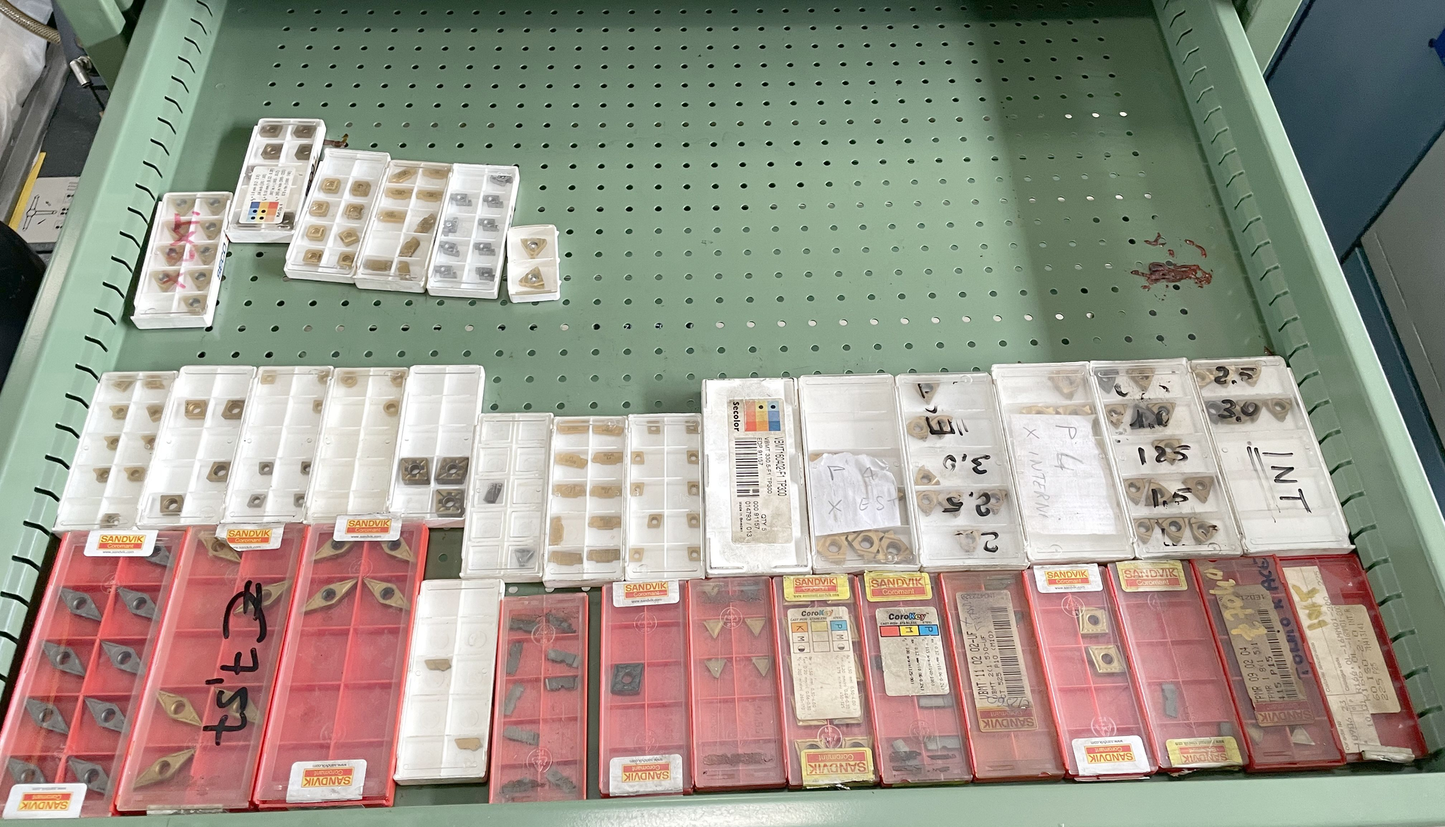

| Jeu de burins | |
| Jeu de supports outils | |
| Porte-burins | |
| Jeu de porte-outils |
