HAUSER 3 BA
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
HAUSER 3 BA est une Pointeuse conçue pour des travaux de très haute précision, offrant grande exactitude et fiabilité. Capacités de travail : table 550x320 mm, 6 rainures en T (10 mm, pas 40 mm), charge admise 400 kg; courses X 400 mm, Y 250 mm, Z 400 mm; perçage acier 20 mm; alésage max 75 mm; distance table–broche 590 mm. Spécifications : cône broche CM 2; course broche 130 mm; vitesses brochées variables 60 t/min–3000 t/min; moteur broche 1 CV; branchement 3x380 V 50 Hz; poids env. 1100 kg; dimensions 1200x1150x1750 mm. Accessoires : table circulaire Ø300 mm, mandrins de perçage, microscope de centrage, lampe. Permet tolérances serrées; secteurs: automobile, horlogerie, outillage, aéronautique, médical.
| Longueur de la table | 550 mm |
| Largeur de la table | 320 mm |
| Nombre rainures en T | 6 |
| Largeur rainures en T | 10 mm |
| Distance entre les rainures en T | 40 mm |
| Charge admise sur la table max. | 400 kg |
| Course longitudinale (axe-X) | 400 mm |
| Course transversale (Y) | 250 mm |
| Course verticale (axe-Z) | 400 mm |
| Capacité de perçage dans l'acier | 20 mm |
| Cône de la broche: CM | 2 |
| Course de la broche de perçage (axe-Z) | 130 mm |
| Diamètre d'alésage : max. | 75 mm |
| Distance entre la table et la broche | 590 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 60 t/min |
| à | 3000 t/min |
| Avances: | |
| Tête de perçage: | |
| nombre (étages) | 2 |
| de | mm/t |
| à | mm/t |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1 CV |
| Poids de la machine env. | 1100 kg |
| Encombrement machine: | |
| Longueur | 1200 mm |
| Largeur | 1150 mm |
| Hauteur | 1750 mm |

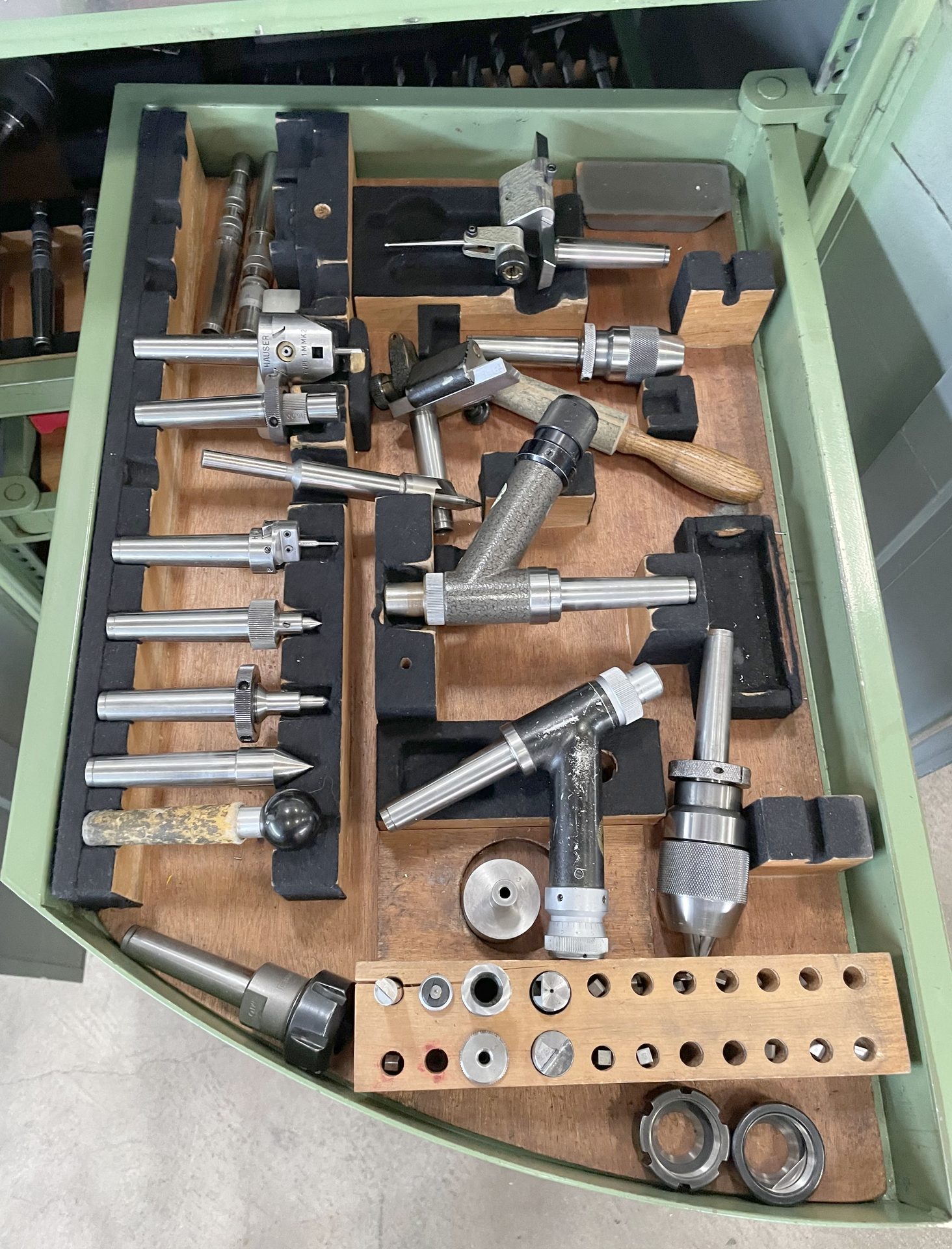

| Accessoires divers: | |
| Table circulaire diamètre | 300 mm |
| Mandrin de perçage | |
| Jeu de mandrins de perçage | |
| Microscope de centrage | |
| Lampe | |

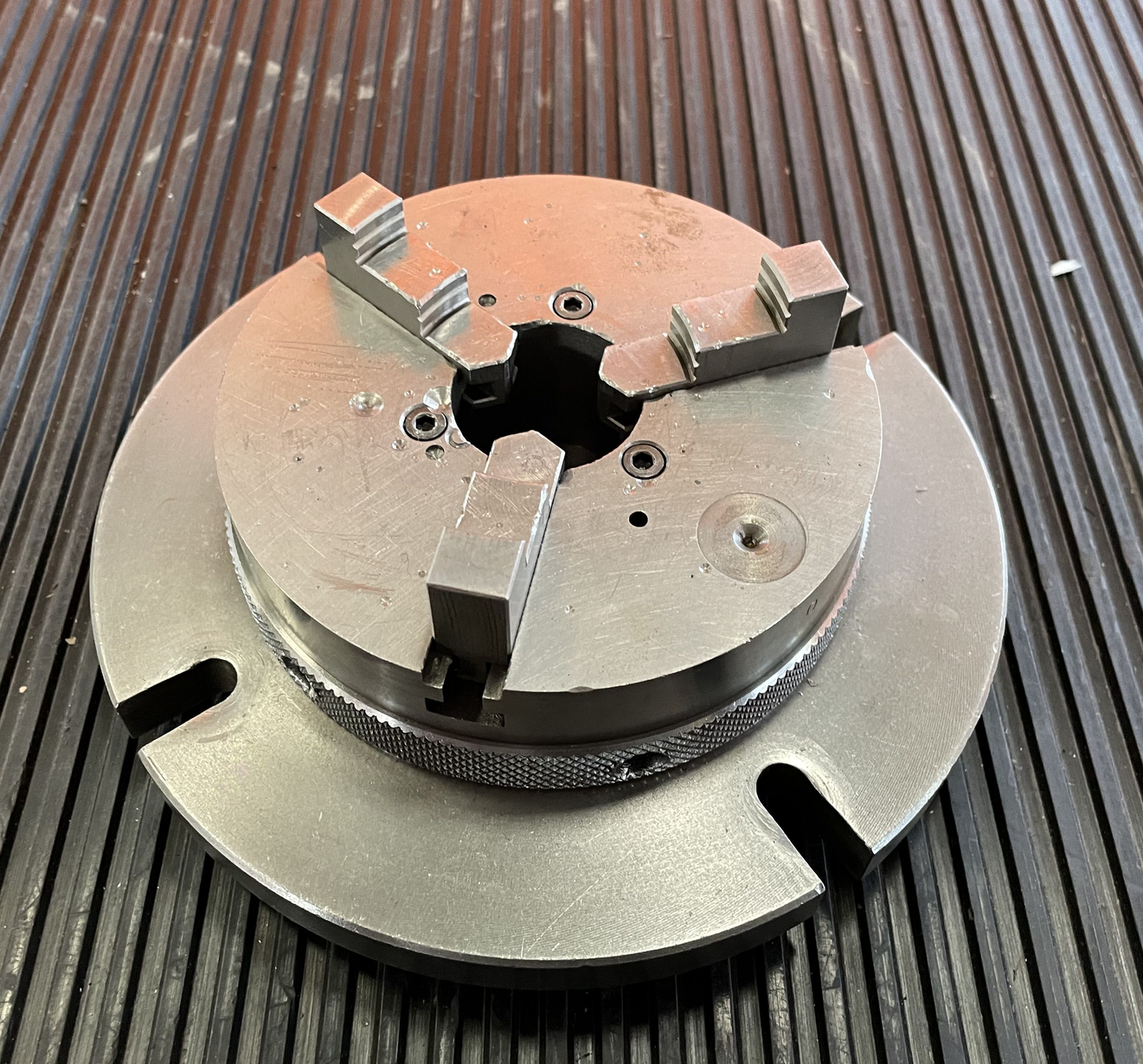

| Mandrin 3-chiens Ø | mm |
