SCHAUBLIN 13
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

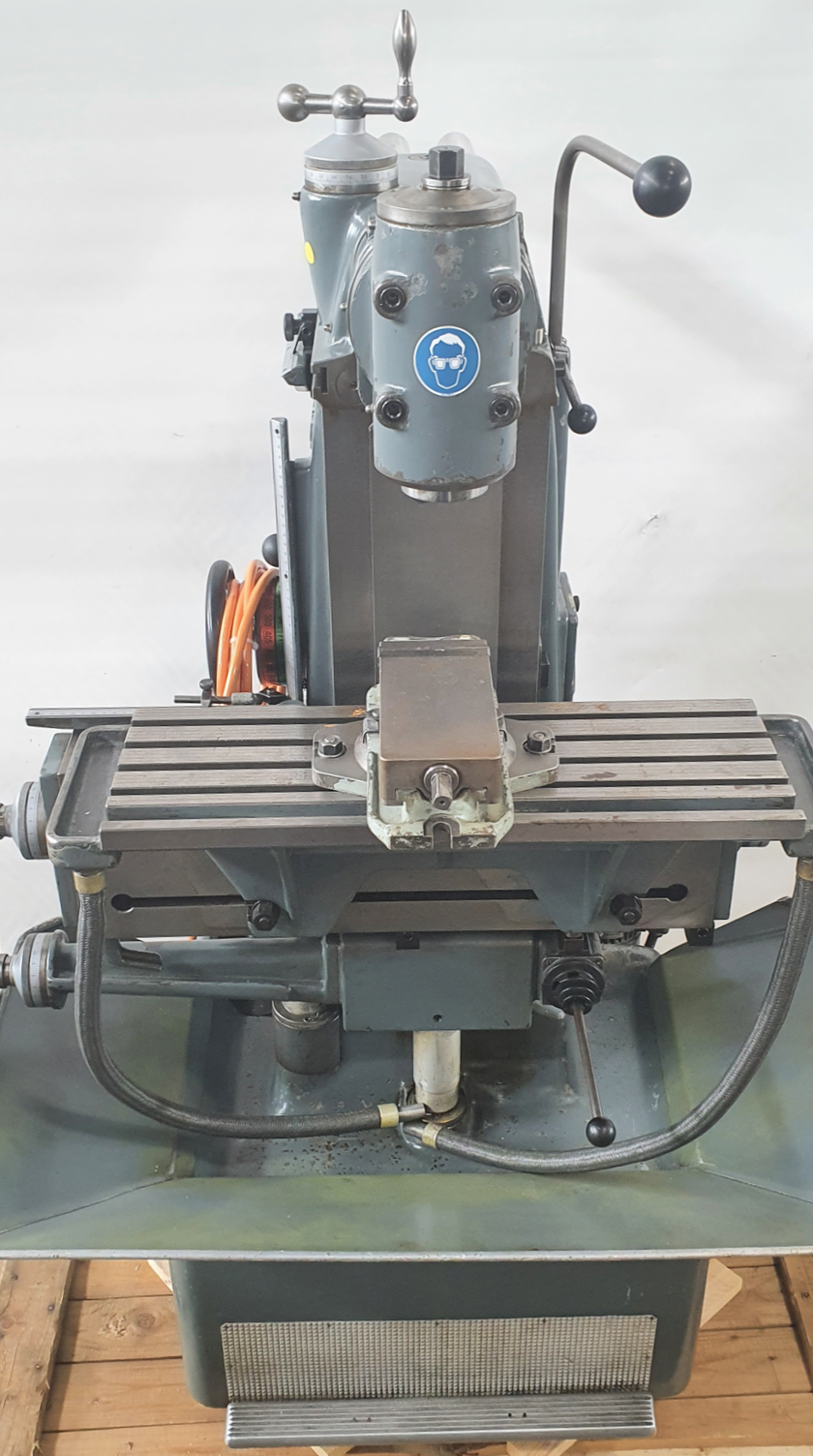

SCHAUBLIN 13 est une fraiseuse universelle pour précision, haute exactitude et fiabilité. Table 600×210 mm, 4 rainures en T 12 mm (écart 40). Courses X260 Y150 Z310; broche ISO30 58–2000 tr/min. 10 avances 12–400 mm/min; rapides 1,2 m/min. Alim. 3×380 V, moteur 2 CV; poids ~700 kg; encombrement 1500×1100×1600 mm. Accessoires: étau, table fixe. Idéale pour tolérances serrées en horlogerie, automobile, aérospatial, médical
| Longueur de la table | 600 mm |
| Largeur de la table | 210 mm |
| Nombre rainures en T | 4 |
| Largeur rainures en T | 12 mm |
| Distance entre les rainures en T | 40 mm |
| Course longitudinale (axe-X) | 260 mm |
| Course transversale (axe-y) | 150 mm |
| Course verticale (axe-Z) | 310 mm |
| Course de la coulisse supérieure | mm |
| Distance broche verticale - surface table | 310 mm |
| Distance broche horizontale - surface table | 410 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 58 t/min |
| à | 2000 t/min |
| Cône de la broche | 30 ISO |
| Avances: nombre | 10 |
| Avances: variateur | |
| longitudinale de | 12.0 mm/min |
| à | 400 mm/min |
| Verticale de | 12.0 mm/min |
| à | 400 mm/min |
| Avances rapide: | |
| Longitudinale | 1.2 m/min |
| Verticale | 1.2 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | 2.0 CV |
| Puissance totale installée | 3 CV |
| Puissance totale installée | kVA |
| Poids de la machine env. | 700 kg |
| Encombrement machine: | |
| Longueur | 1500 mm |
| Largeur | 1100 mm |
| Hauteur | 1600 mm |
| Accessoires divers: | |
| Etau | |
| Table fixe |
