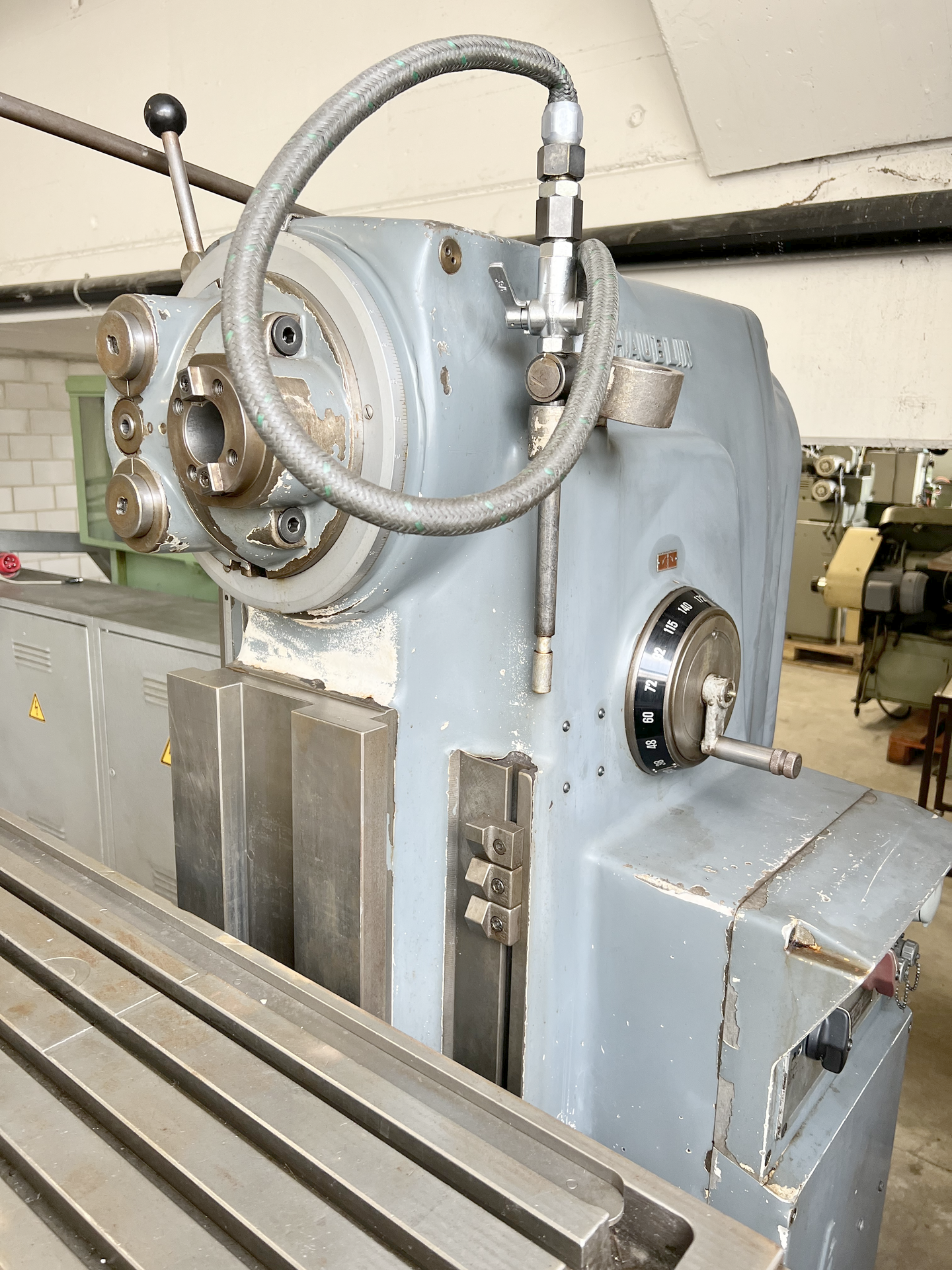

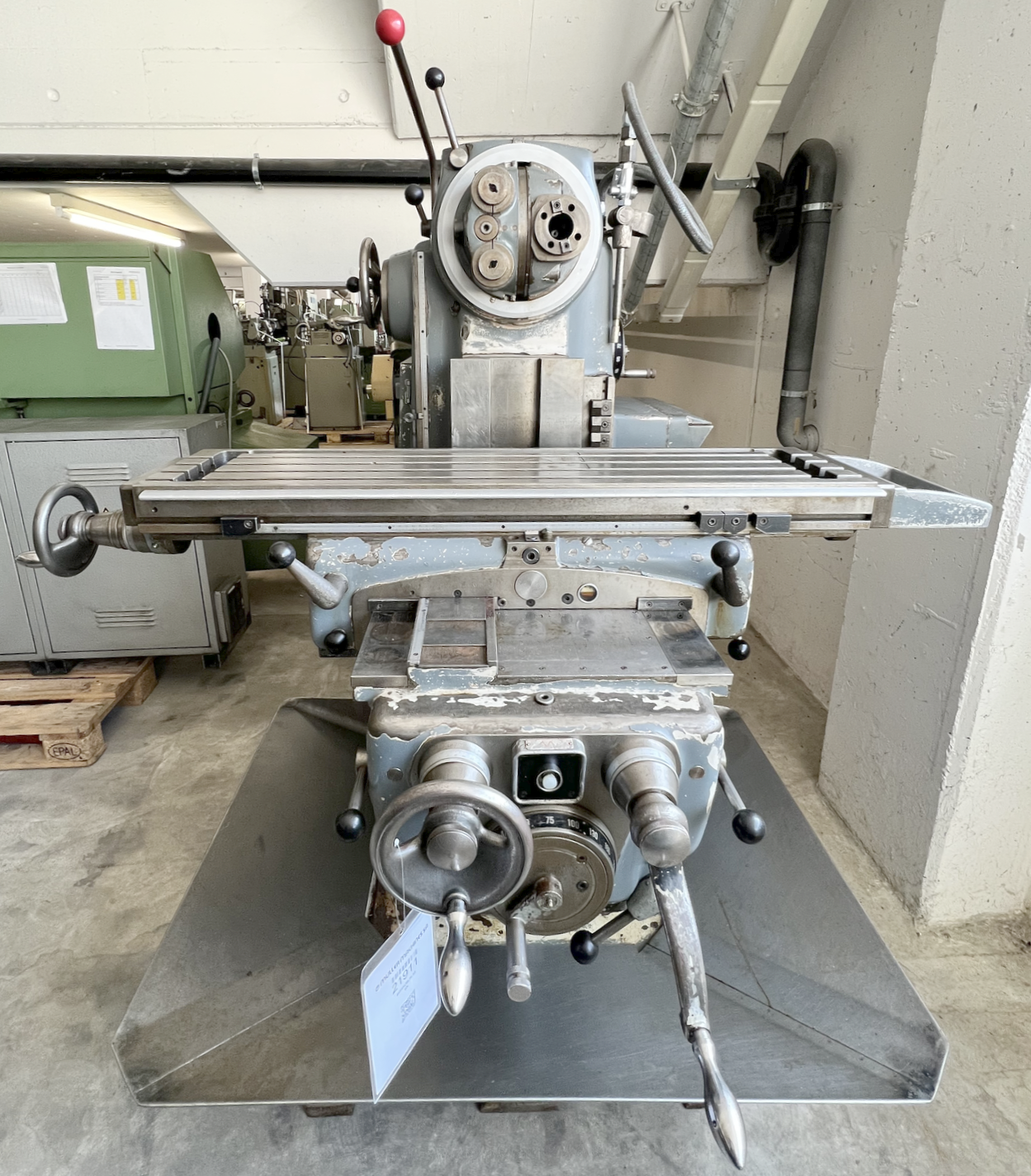

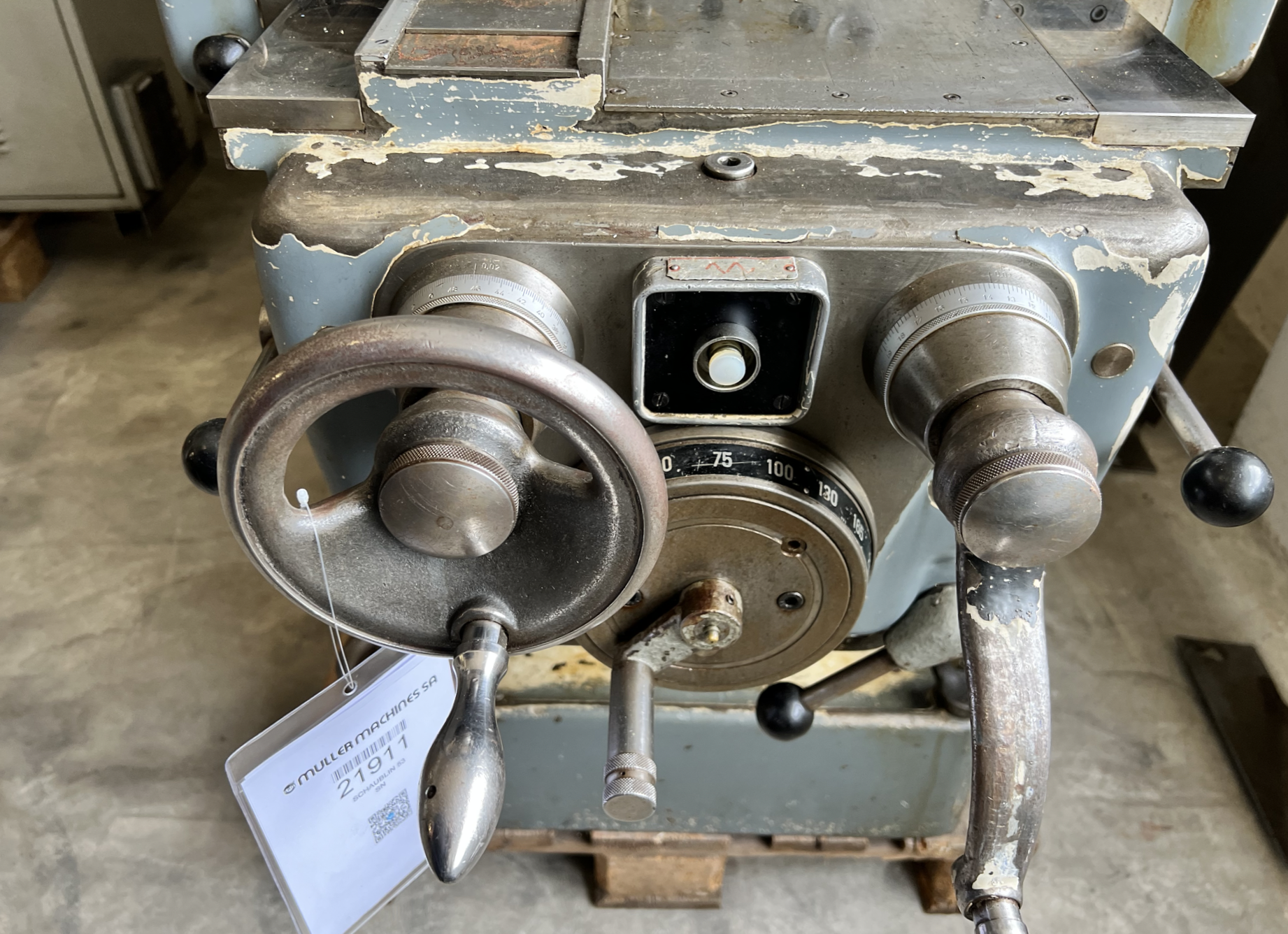

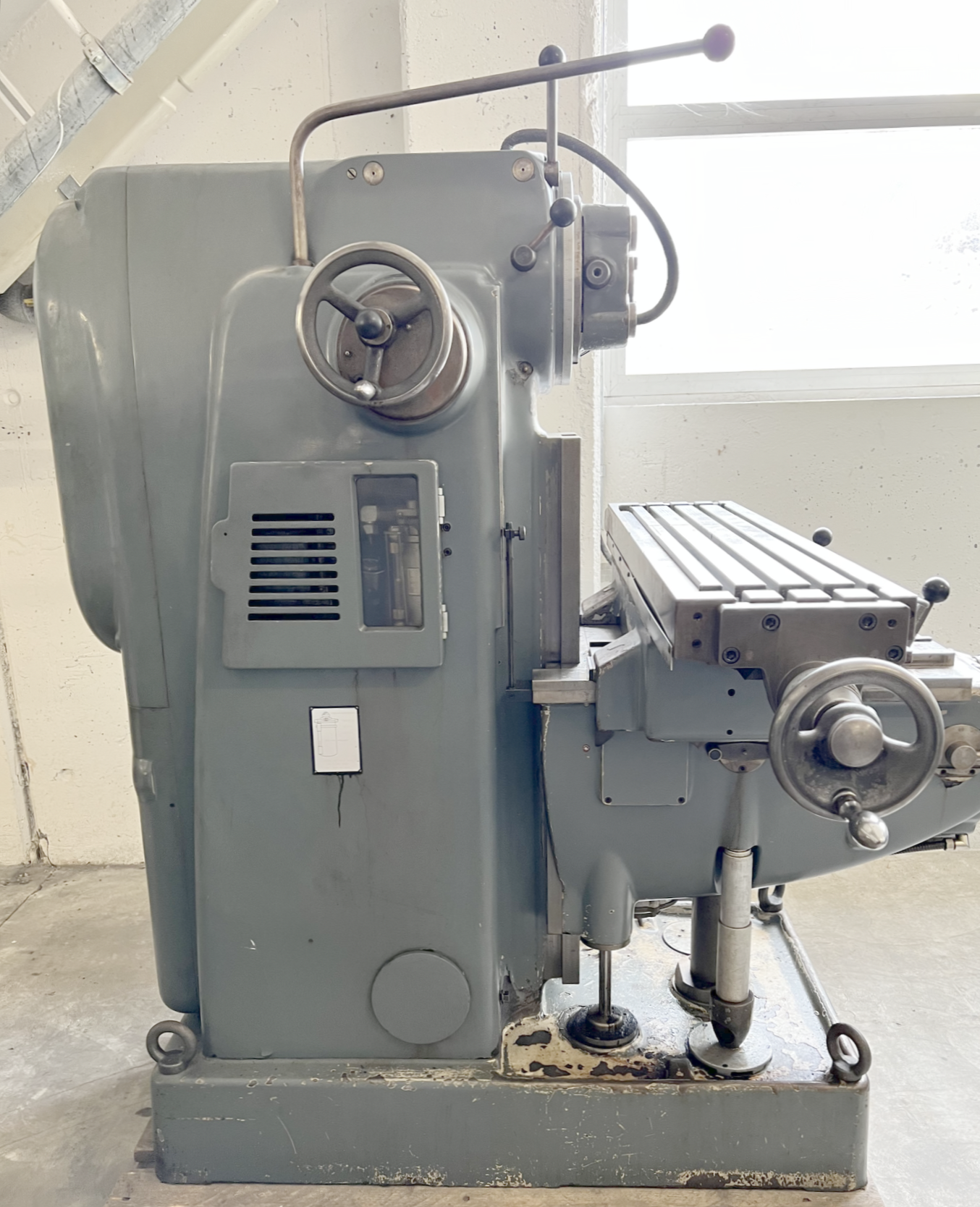

SCHAUBLIN 53
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
SCHAUBLIN 53 est une fraiseuse universelle pour usinages de précision, grande exactitude et fiabilité. Table 1100×255 mm, 5 rainures en T 14h7 mm, espacement 50 mm. Courses X 700 mm, Y 250 mm, Z 490 mm. Broche 40 ISO, 18 vitesses 12–1050 t/min. Avances X/Y 12–1050 mm/min, Z 6–525 mm/min; rapides X/Y 3,5 m/min, Z 1,7 m/min. Alimentation 3x380 V 50 Hz; moteur 5,5 CV; puissance installée 8 CV. Poids ~2100 kg; encombrement 1600×1600×1600 mm. Accessoire: cuvette à copeaux. Permet tolérances serrées; secteurs: automobile, horlogerie, construction de machines, aérospatial, médical.

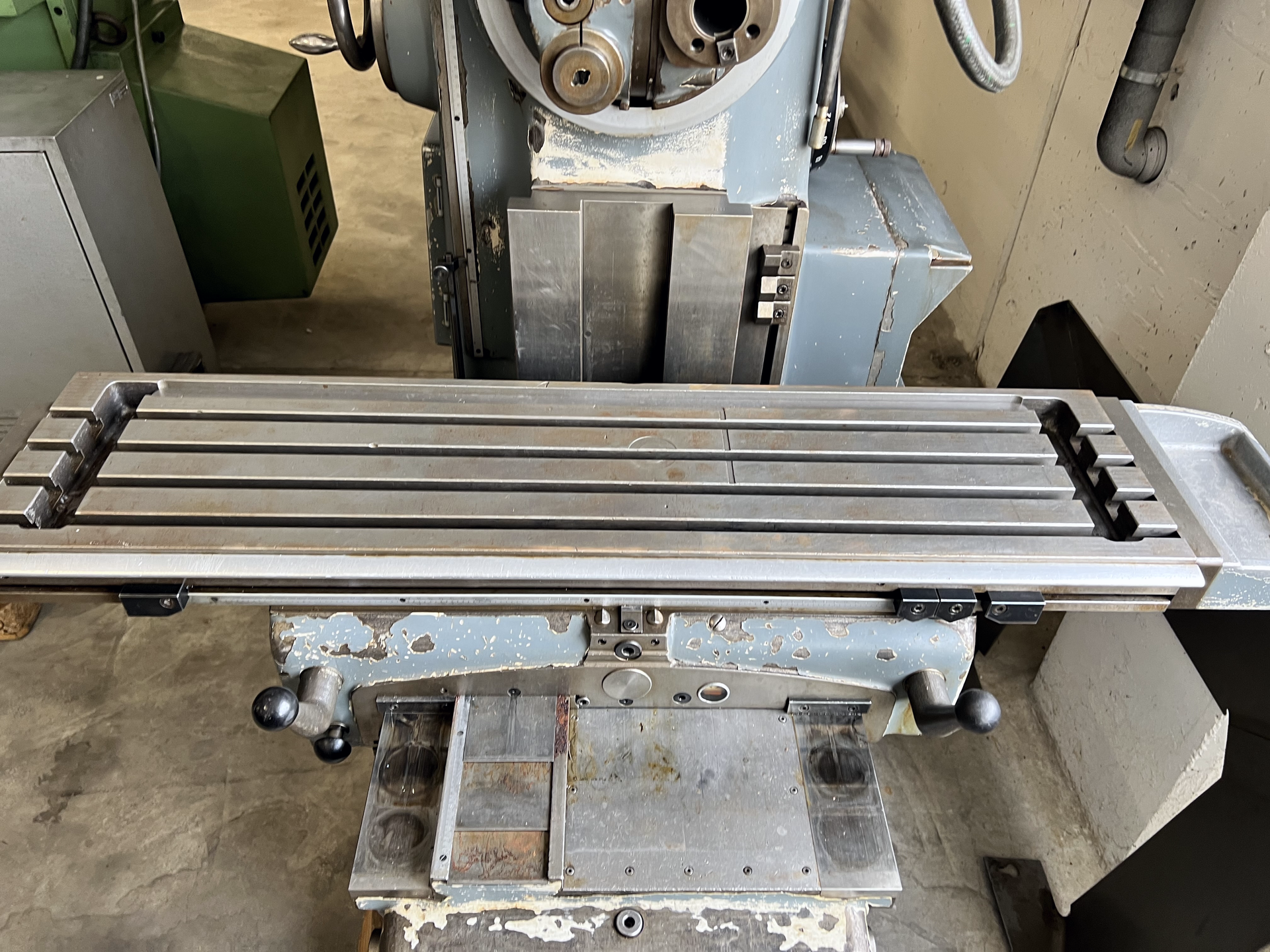

| Longueur de la table | 1100 mm |
| Largeur de la table | 255 mm |
| Nombre rainures en T | 5 |
| Largeur rainures en T | 14h7 mm |
| Distance entre les rainures en T | 50 mm |
| Course longitudinale (axe-X) | 700 mm |
| Course transversale (axe-y) | 250 mm |
| Course verticale (axe-Z) | 490 mm |
| Vitesses de broche: | |
| nombre (étages) | 18 |
| de | 12 t/min |
| à | 1050 t/min |
| Cône de la broche | 40 ISO |
| Avances: nombre | 18 |
| longitudinale de | 12 mm/min |
| à | 1050 mm/min |
| transversale de | 12 mm/min |
| à | 1050 mm/min |
| Verticale de | 6 mm/min |
| à | 525 mm/min |
| Avances rapide: | |
| Longitudinale | 3.5 m/min |
| transversale | 3.5 m/min |
| Verticale | 1.7 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | 5.5 CV |
| Puissance totale installée | 8 CV |
| Poids de la machine env. | 2100 kg |
| Encombrement machine: | |
| Longueur | 1600 mm |
| Largeur | 1600 mm |
| Hauteur | 1600 mm |
| Accessoires divers: | |
| Cuvette |
