SCHAUBLIN 102-604
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

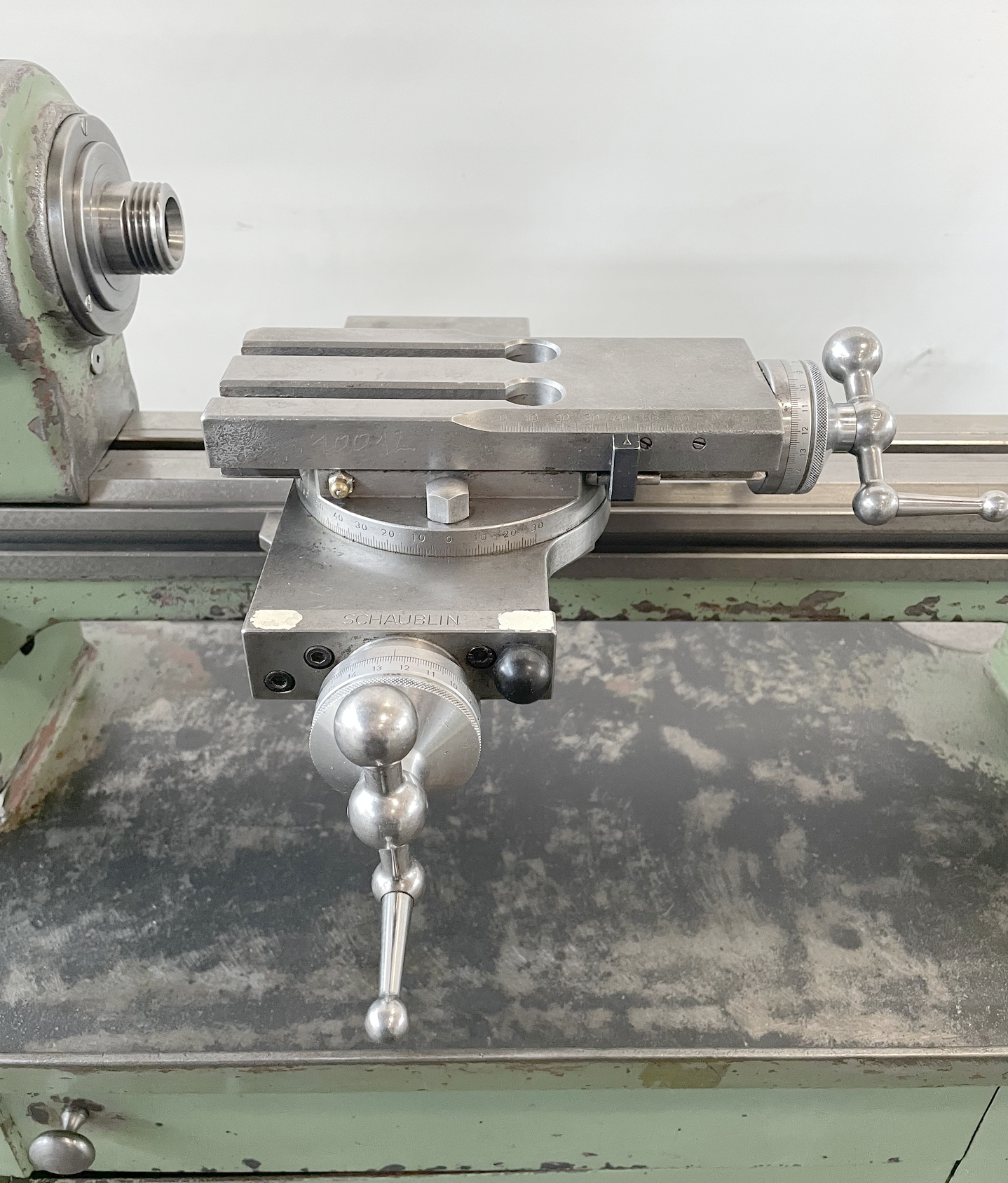

SCHAUBLIN 102-604 est un Tour outilleur conçu pour la précision, une grande exactitude et la fiabilité. Capacités: hauteur de pointes 102 mm, distance entre pointes 375 mm, diamètre au-dessus du chariot 120 mm, au-dessus du banc 200 mm, pince type 20 W, cône contre-poupée 2 CM. Caractéristiques: 12 étages de vitesse 40–3000 t/min, moteur broche 1,5 CV, alimentation 3x 380 V 50 Hz, puissance totale 2 CV; poids env. 500 kg; dimensions L1200×l600×H1300 mm. Permet tolérances serrées; secteurs: automobile, horlogerie, construction de machines, aérospatial, médical.
| Hauteur de pointes | 102 mm |
| Distance entre pointes | 375 mm |
| Diamètre admis au-dessus du chariot | 120 mm |
| Diamètre admis au-dessus du banc | 200 mm |
| Pince type | 20 W |
| Nez de broche : Filetage | |
| Vitesses de broche: | |
| nombre (étages) | 12 |
| de | 40 t/min |
| à | 3000 t/min |
| Cône de la contre-poupée : | 2 CM |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1.5 CV |
| Puissance totale installée | 2 CV |
| Poids de la machine env. | 500 kg |
| Encombrement machine: | |
| Longueur | 1200 mm |
| Largeur | 600 mm |
| Hauteur | 1300 mm |
