ELB PERFEKT BD 8 SPS
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

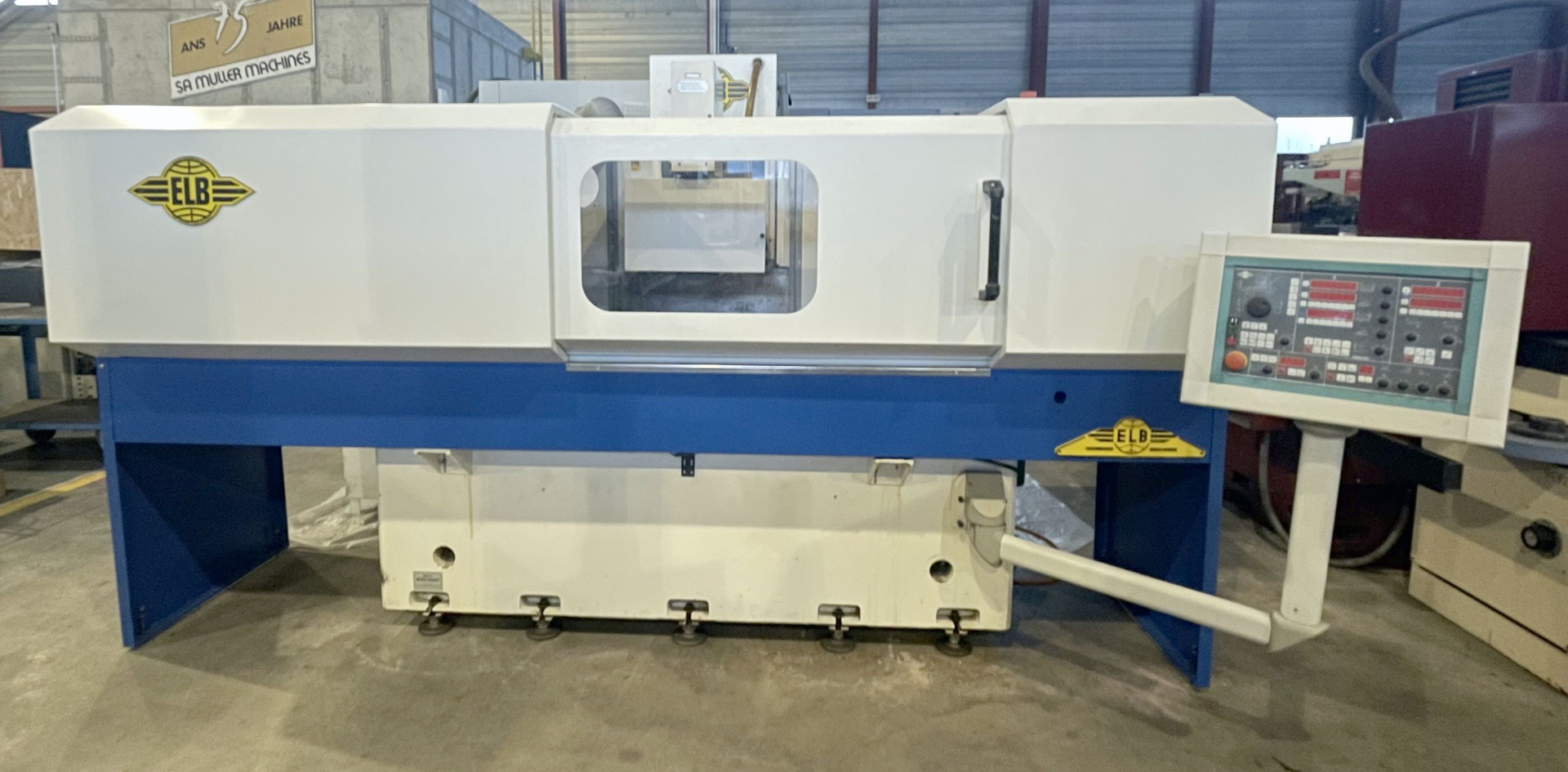

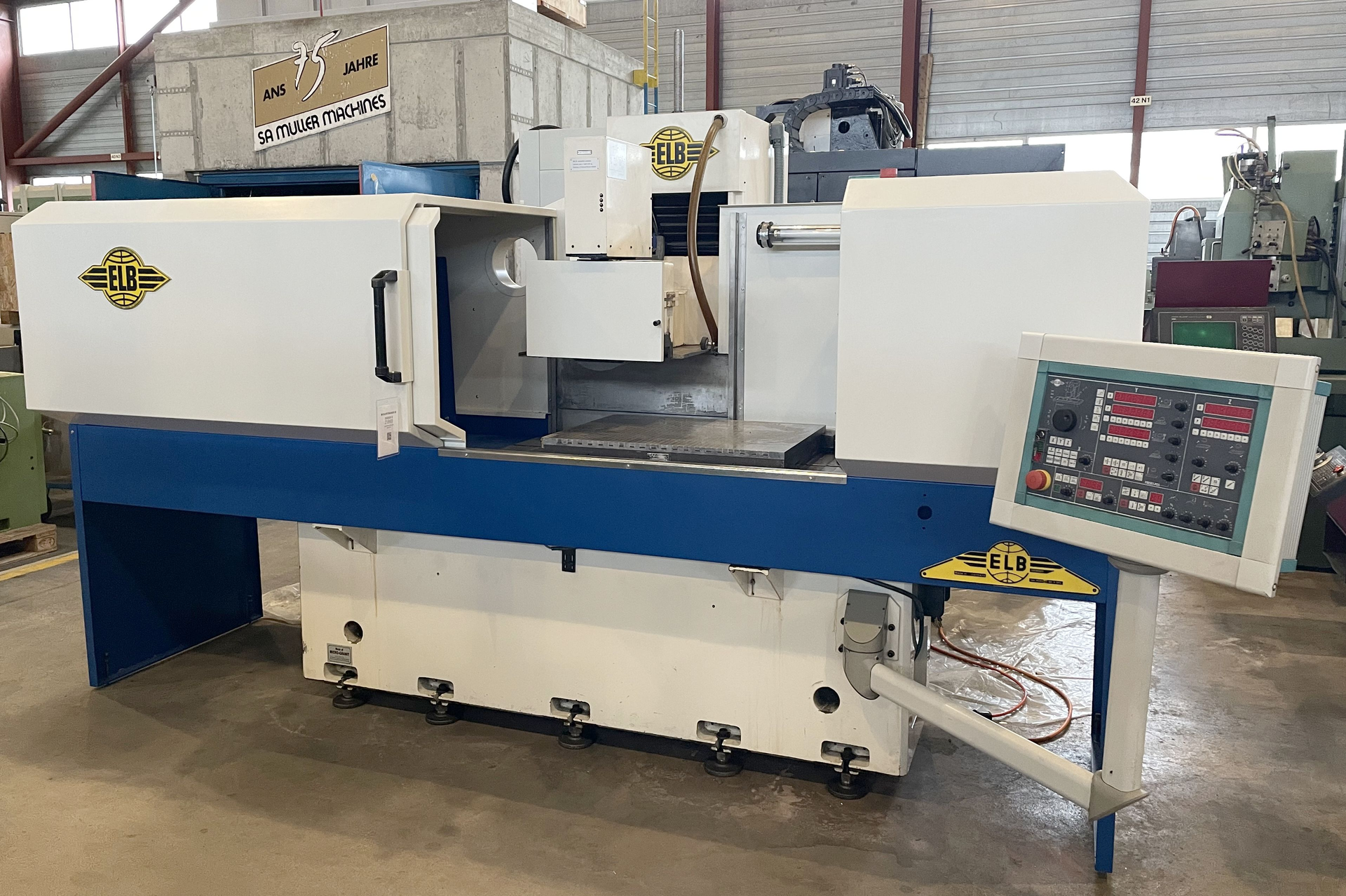

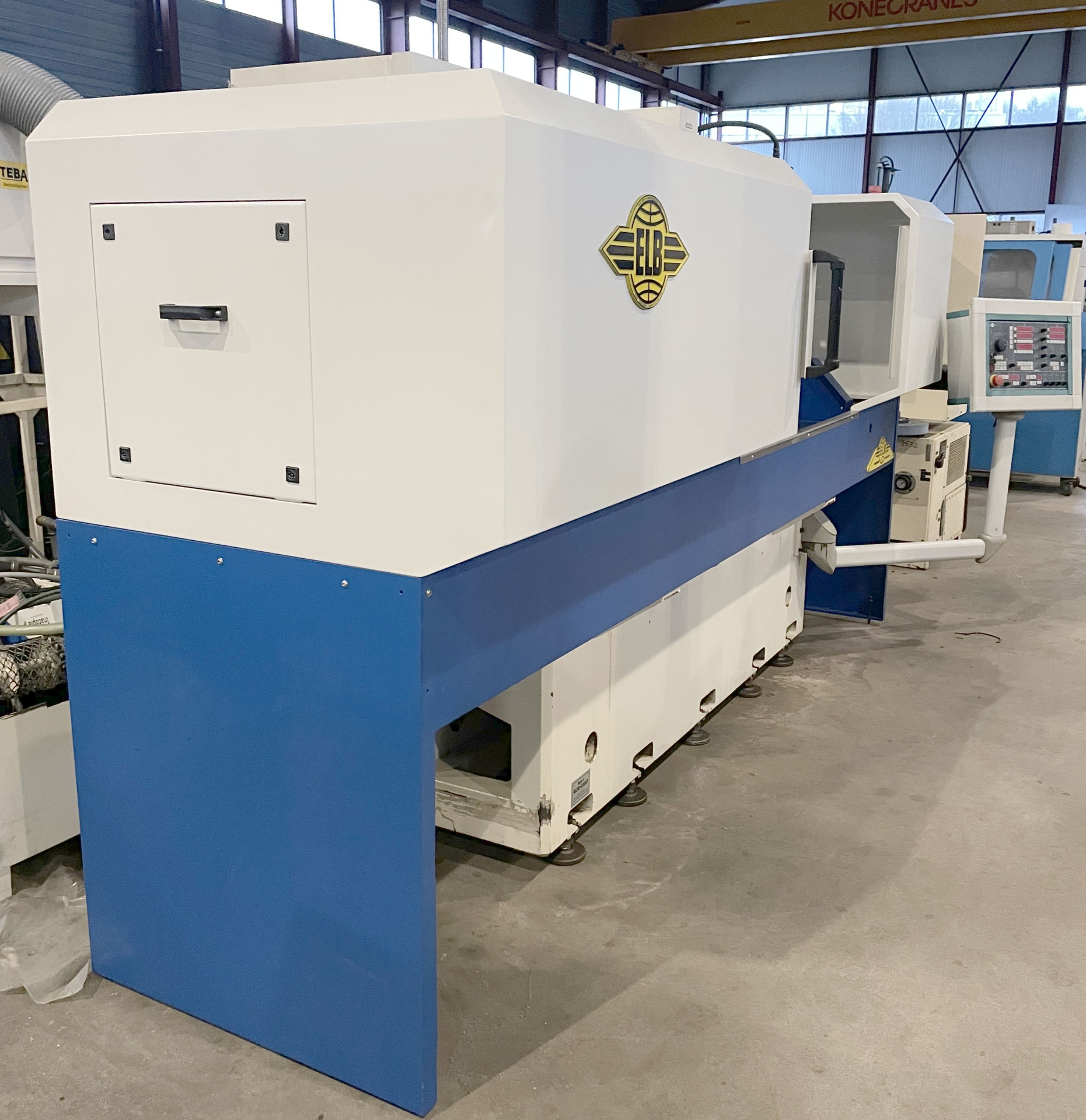

ELB PERFEKT BD 8 SPS est une rectifieuse plane conçue pour la précision, une grande exactitude et une fiabilité élevée. Capacités: table 1360×590 mm, 1 rainure en T 16 mm, longueur de rectification 800 mm, largeur 600 mm, hauteur 400 mm, charge max. 900 kg; courses X 900 mm, Z 540 mm, Y 400 mm. Caractéristiques: meule Ø400×100 mm (alésage 127) 1440 tr/min, cône broche 60 mm, moteur broche 10 kW, puissance installée 18,5 kW, alimentation 3×400 V 50 Hz; poids ≈5400 kg; encombrement 3800×2900×2500 mm; armoire 1200×500×1900 mm. Accessoires: filtration papier, plateau magnétique électrique 800×600 mm, appareil à dresser, lampe, jeu de flasques, graissage central, aspiration brouillard d’huile TEBARON. Permet d’atteindre des tolérances serrées; secteurs type: automobile, horlogerie, outillage, aérospatial, médical
| Longueur de la table | 1360 mm |
| Largeur de la table | 590 mm |
| Nombre rainures en T | 1 |
| Largeur rainures en T | 16 mm |
| Longueur de rectifiage | 800 mm |
| Largeur de rectification | 600 mm |
| Hauteur de rectification | 400 mm |
| Charge admise sur la table max. | 900 kg |
| Course longitudinale (axe-X) | 900 mm |
| Transversal (axe-Z) | 540 mm |
| Course verticale (axe-Y) | 400 mm |
| Avance longitudinale automatique: | |
| Variateur (réglage progressif) | |
| de | m/min |
| à | 26 m/min |
| Avance transversale automatique: | |
| Variateur (réglage progressif) | |
| de | mm/min |
| à | 2000 mm/min |
| Avance verticale automatique: | |
| Variateur (réglage progressif) | |
| de | mm/min |
| à | 300 mm/min |
| Vitesses de la meule fixe | 1440 t/min |

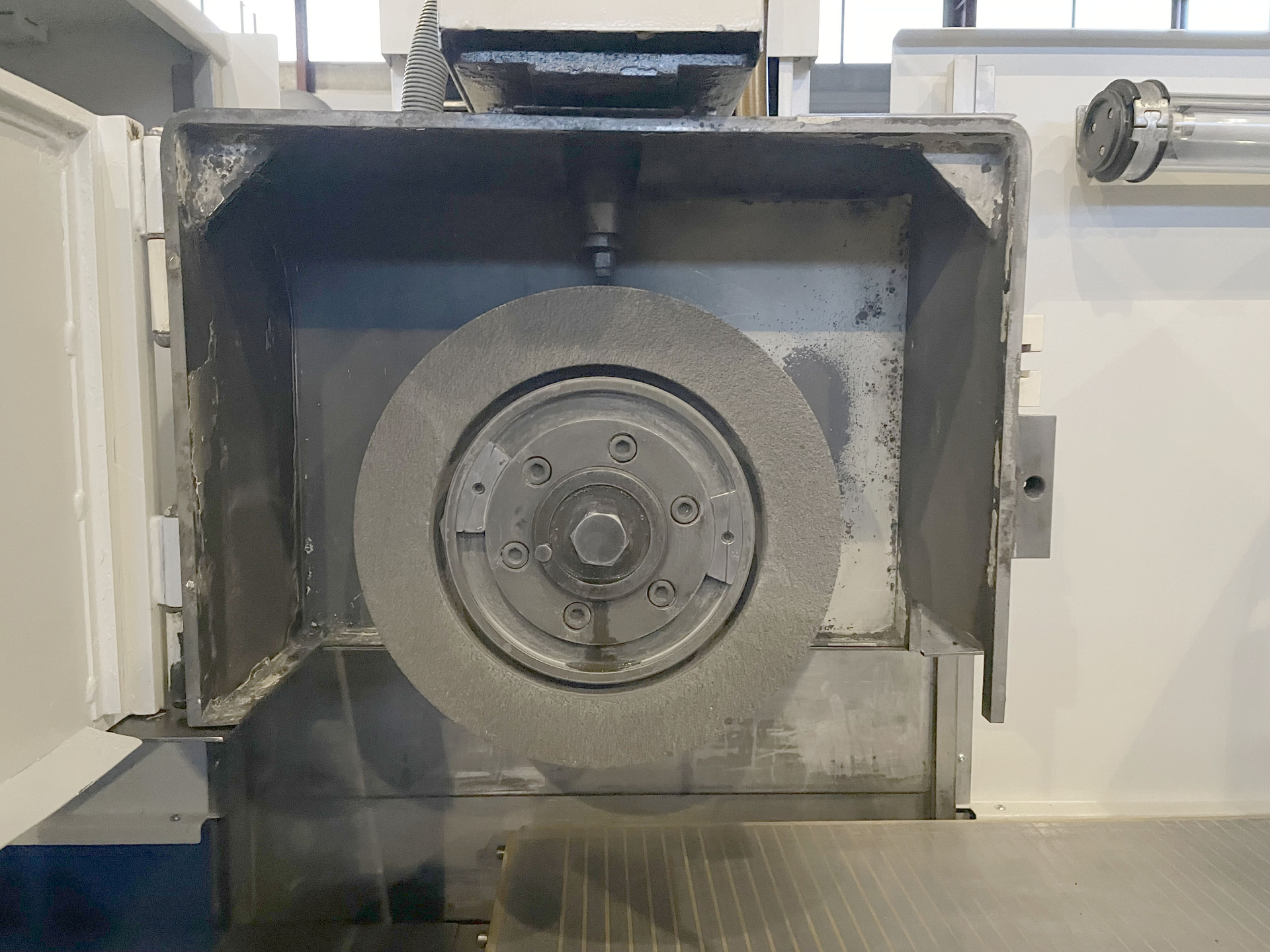

| Diamètre de la meule | 400 mm |
| Largeur de la meule | 100 mm |
| Alésage de la meule | 127 mm |
| Cône de broche | 60 mm |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 10 kW |
| Puissance totale installée | 18.5 kW |
| Poids de la machine env. | 5400 kg |
| Encombrement machine: | |
| Longueur | 3800 mm |
| Largeur | 2900 mm |
| Hauteur | 2500 mm |
| Encombrement buffet électrique: | |
| Longueur | 1200 mm |
| Largeur | 500 mm |
| Hauteur | 1900 mm |
| Accessoires divers: | |
| Filtration par papier | |

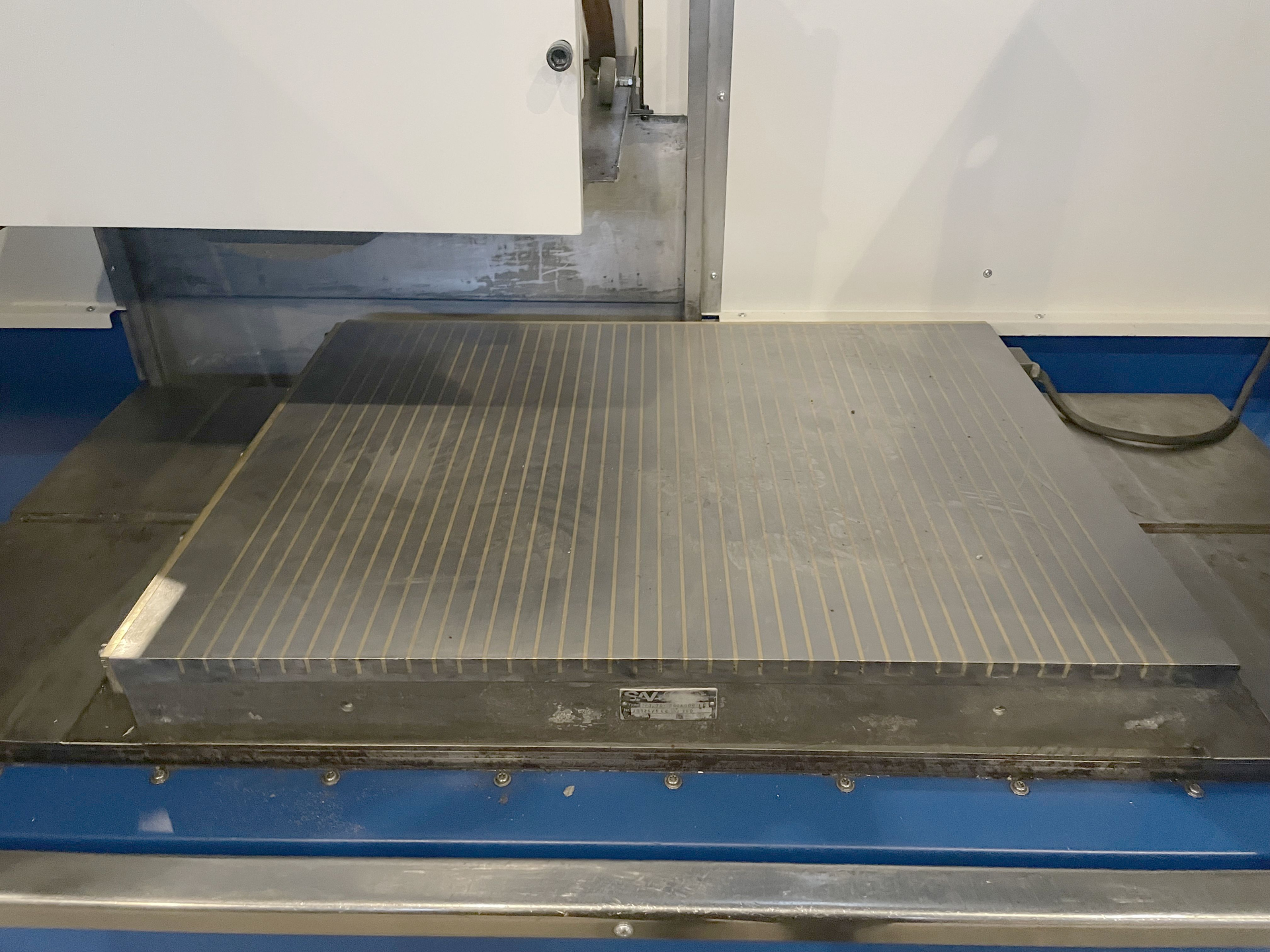

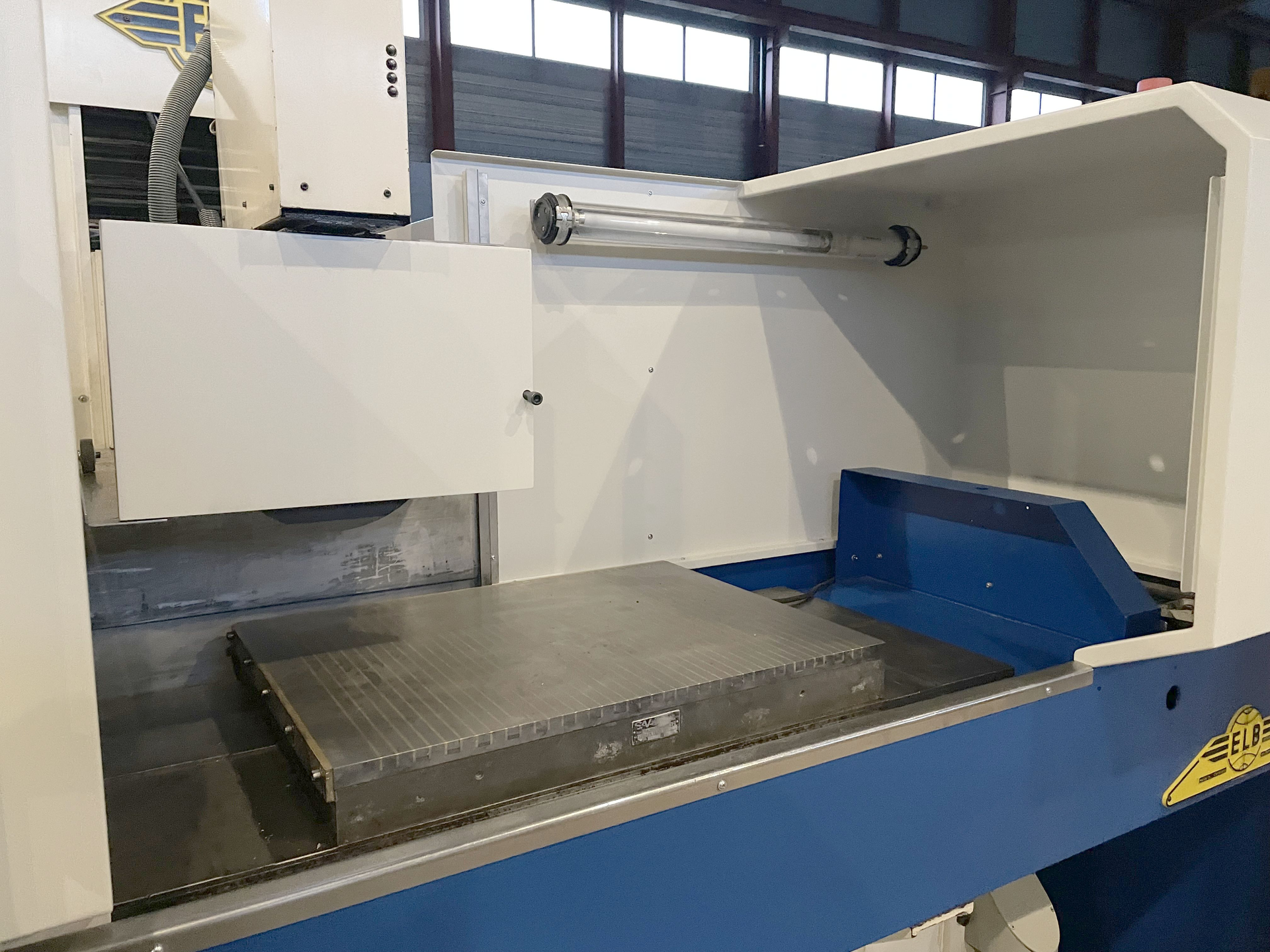

| Plateau magnétique électrique: | |
| Longueur | 800 mm |
| Largeur | 600 mm |
| Appareil à dresser les meules | |
| Lampe | |
| Jeu de flasques | |
| Graissage central | |

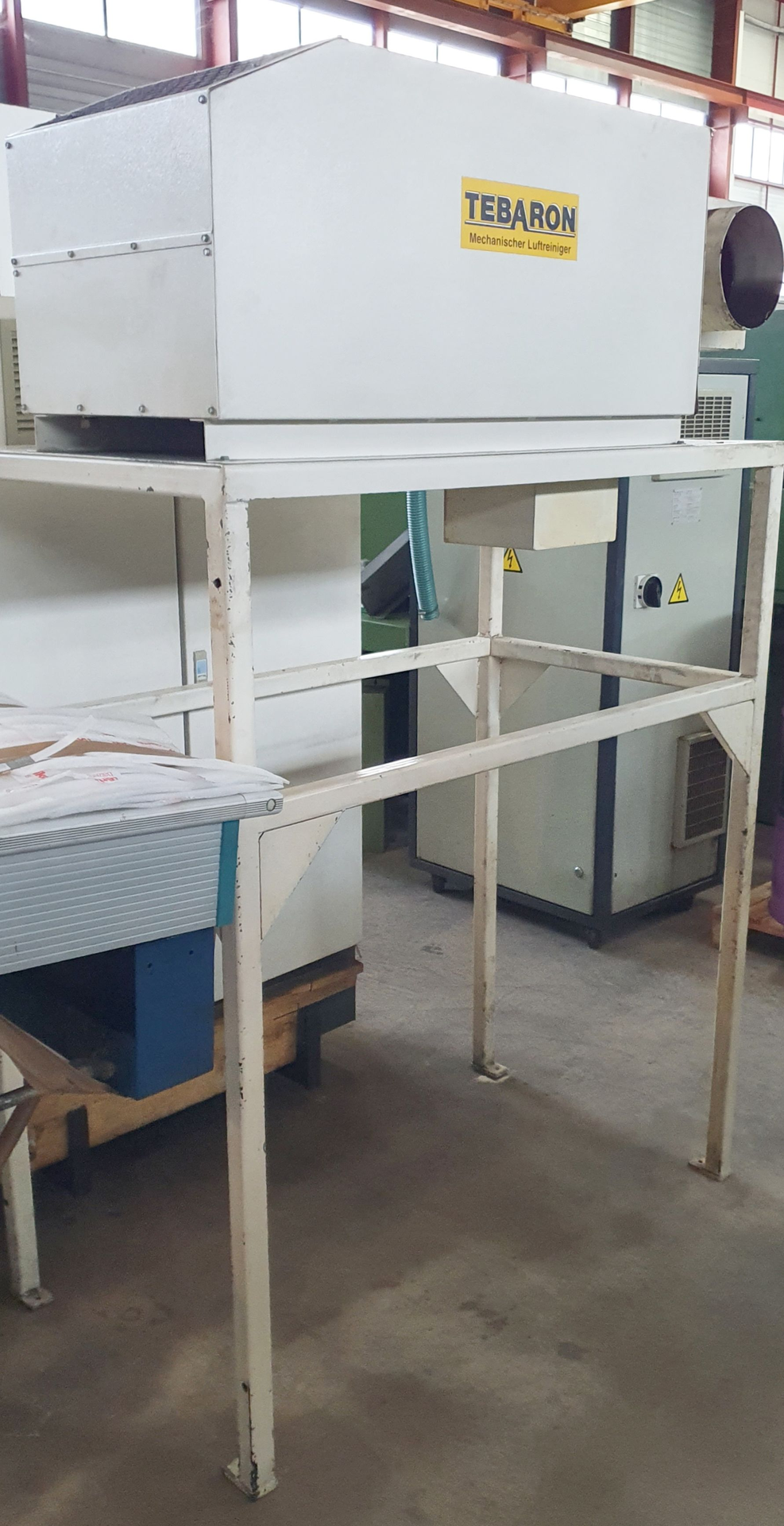

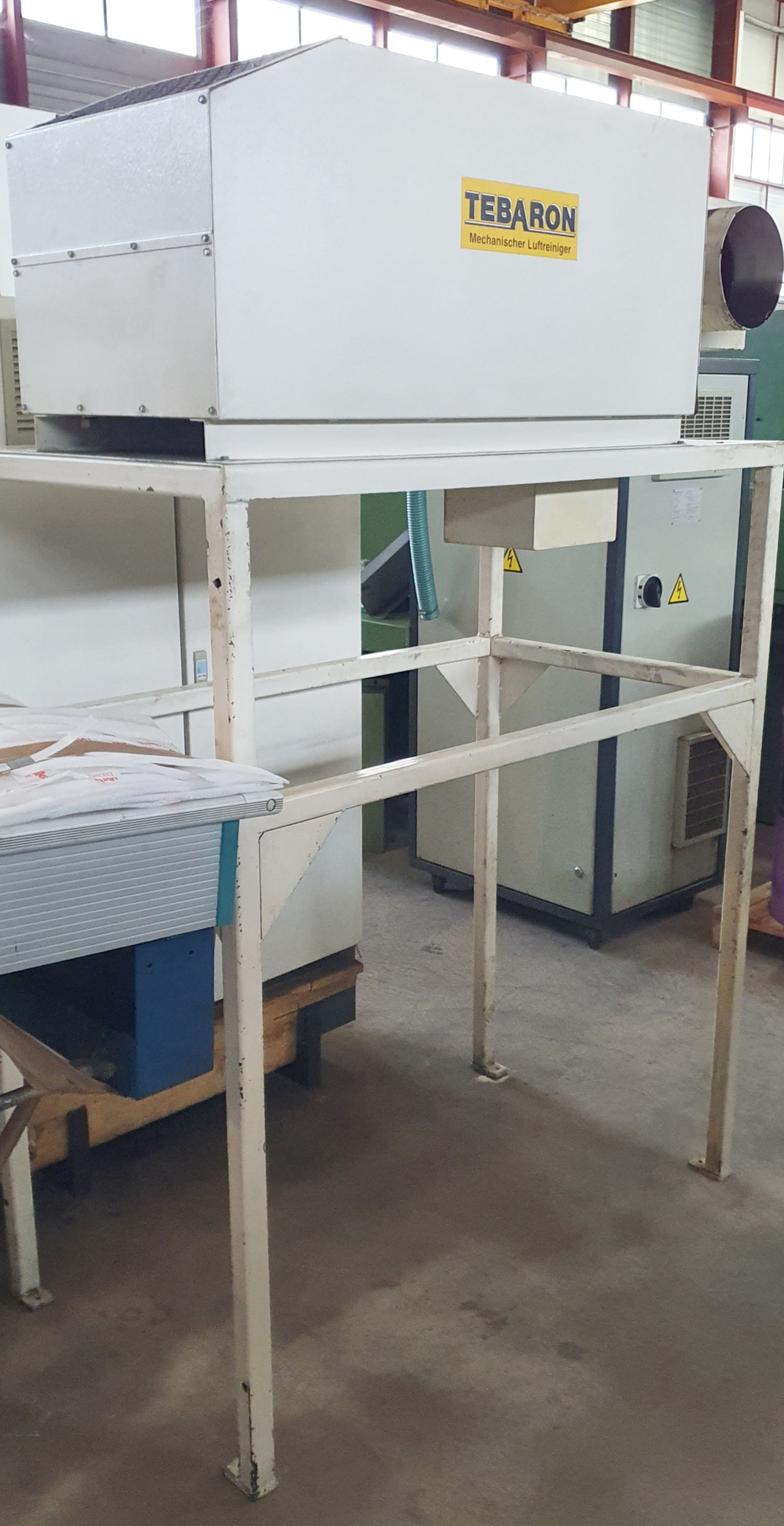

| Aspiration brouillard d'huile | TEBARON |
