INDEX G 200
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
INDEX G 200 est un centre de tournage/fraisage/perçage CNC conçu pour précision, haute exactitude et fiabilité. Capacités : Ø tournage 200 mm, longueur tournage 400 mm, alésage broche 42 mm, passage broche prin. 60 mm ; 2 broches, 2 revolvers (14 pos./tête, 14 outils entraînés). Spécifications : tête supérieure X155 Y±60 Z400, inférieure X105 Z400 ; vitesses jusqu’à 6300 tr/min ; puissance broche 20/29 kW, moteur broche 39 kW ; outils tournants 5,5 kW ; contre‑broche 13/22 kW, course 445 mm ; déplacements rapides X23 Z45 Y8 m/min ; poids ≈4800 kg ; dimensions 2500×2400×2700 mm. Accessoires : chargeur LNS MINI‑SPRINT S2‑42 (barres ≤4000 mm), mandrin 3 mors, 2 porte‑pinces, jeu de pinces, lampe, armoire, port RS232, évacuation pièces/copeaux, convoyeur, pédale, porte‑outils, fenêtre tournante. Permet tolérances serrées ; secteurs : automobile, aérospatial, médical, horlogerie, construction de machines‑outil.

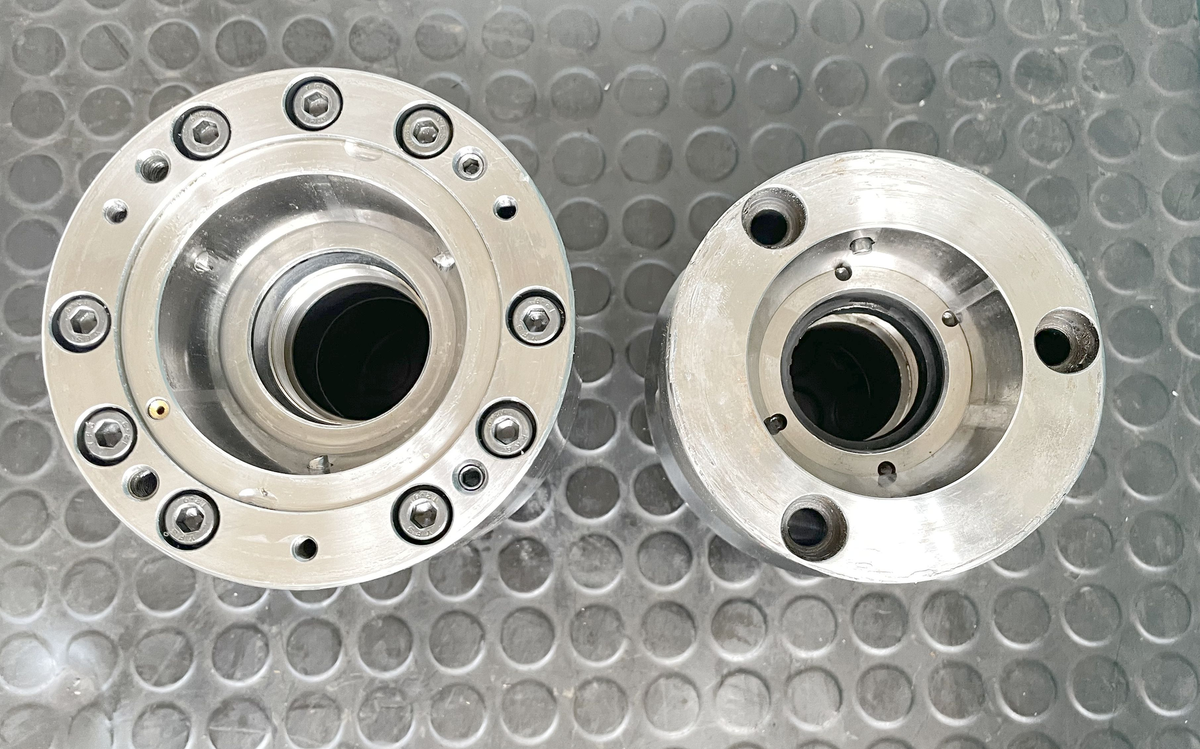

| Nombre de broches | 2 |
| Nombre de revolvers | 2 |
| Alésage de la broche | 42 mm |
| Diamètre max. à tourner | 200 mm |
| Longueur de tournage | 400 mm |
| Revolver: | |
| Nombre de positions revolver 1 | 14 |
| Nombre de positions revolver 2 | 14 |
| Outils tournants revolver 1 | 14 |
| Outils tournants revolver 2 | 14 |
| Vitesses de broche | 6000 t/min |
| Puissance porte outils tournant | 5.5 kW |
| Cône intérieure DIN | 69 880 |
| Temps d'indexage | 0.4 s |
| Tête revolver supérieure: | |
| Axe X | 155 mm |
| Axe Y | +/- 60 mm |
| Axe Z | 400 mm |
| Tête revolver inférieure: | |
| Axe X | 105 mm |
| Axe Z | 400 mm |
| Broche principale: | |
| Passage de broche | 60 mm |
| Axe-C (broche, résolution) | 0.01 ° |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 6300 t/min |
| Puissance de la broche | 20 / 29 kW |
| Couple maximum | 95 / 140 Nm |
| Contre-broche: | |
| Vitesse de broche max. | 6300 t/min |
| Passage de broche | 42 mm |
| Diamètre de la broche | 160 mm |
| Axe-C (broche, résolution) | ° |
| Course de la contre-broche | 445 mm |
| Puissance contre-broche | 13 / 22 kW |
| Rapid traverse X | 23 m/min |
| Rapid traverse Z | 45 m/min |
| Rapid traverse Y | 8 m/min |
| Moteur de la broche | 39 kW |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 4800 kg |
| Encombrement machine: | |
| Longueur | 2500 mm |
| Largeur | 2400 mm |
| Hauteur | 2700 mm |
| Accessoires divers: | |
| Mandrin 3-chiens | |
| Tasseau porte-pinces (nombre) | 2 |
| Jeu de pinces | |
| Lampe | |
| Chargeur de barres | LNS |
| Type | MINI-SPRINT S2-42 |
| Longueur de barres max. | 4000 mm |
| Armoire d'outillage | |
| Interface port sérielle RS 232 | |
| Evacuateur de pièces | |
| Transporteur pièces en bande | |
| Evacuateur de copeaux | |
| Commande à pédale | |
| Jeu de supports outils | |
| Jeu de porte-outils | |
| Porte outils tournants (nbr) | |
| Fenêtre de visualisation tournant |
