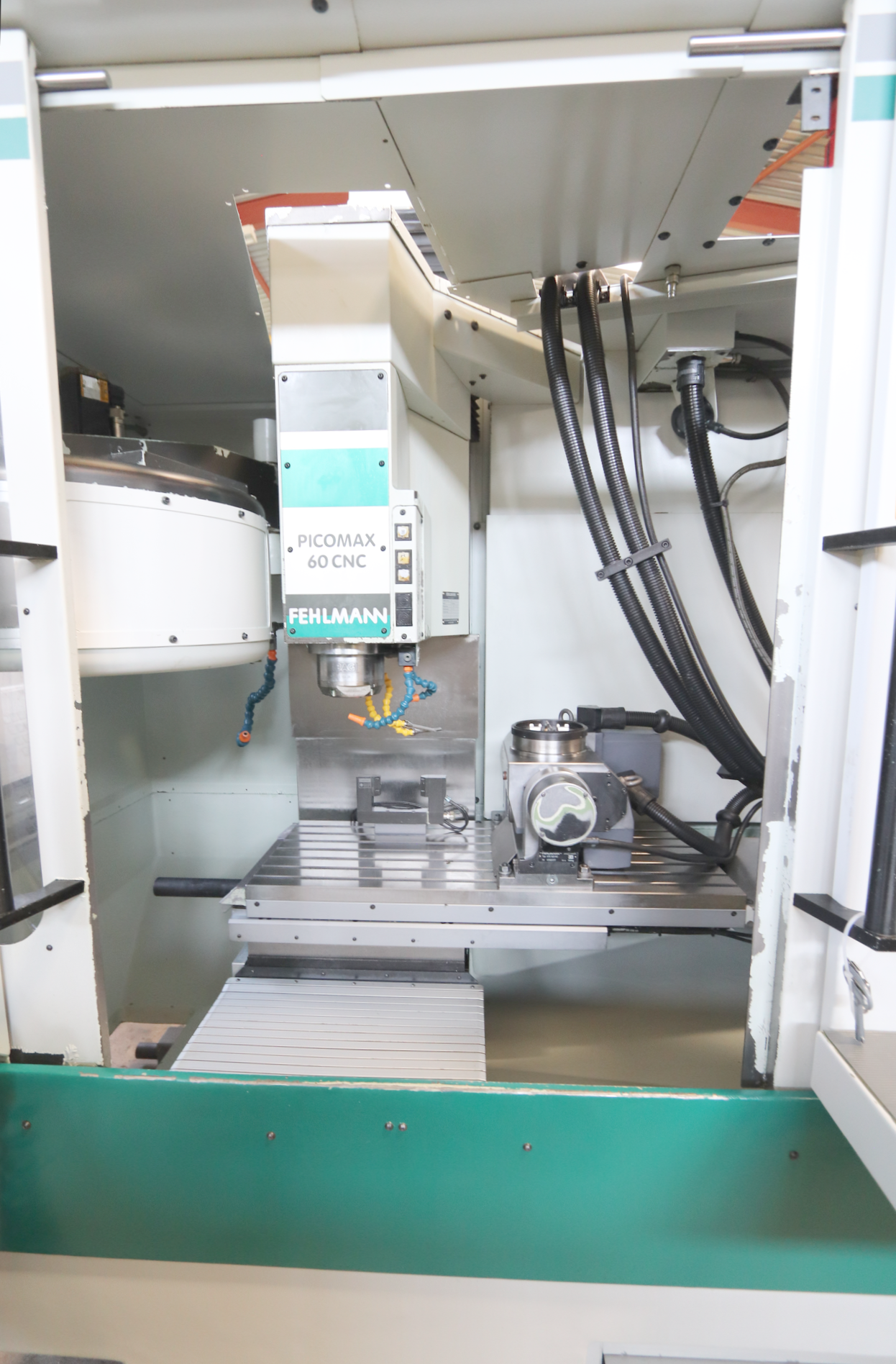

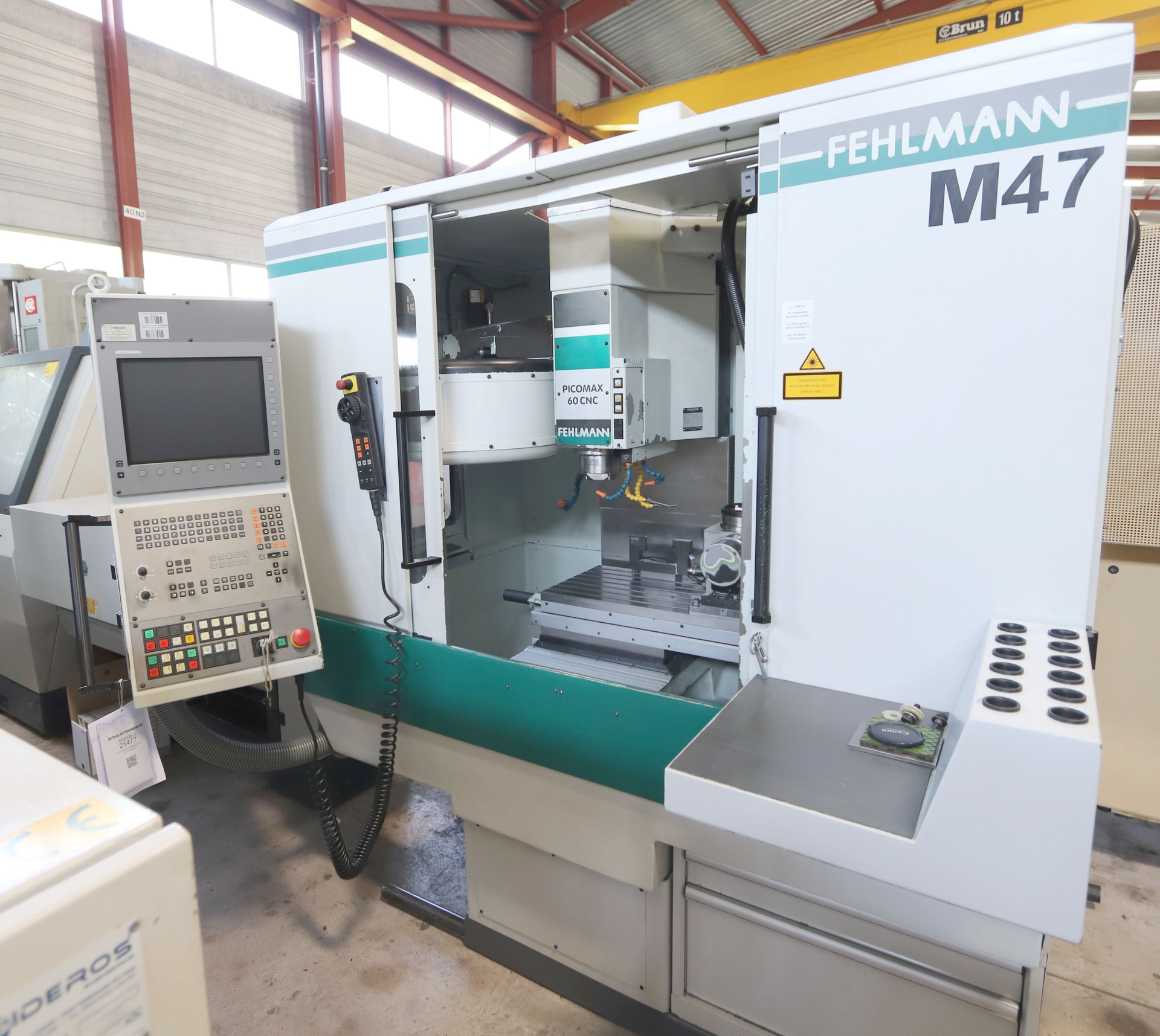

021477 - FEHLMANN PICOMAX 60-HSC
Télécharger la fiche technique (PDF)
Écrivez-nous sur WhatsApp
| Temps mise sous tension | 99418 Heures |
| Temps de travail de broche | 23546 Heures |
| Nombre d'axes total | 5 |
| Longueur de la table | 920 mm |
| Largeur de la table | 380 mm |
| Nombre rainures en T | 7 |
| Distance entre les rainures en T | 50 mm |
| Largeur rainures en T | 12H8 mm |
| Charge admise sur la table max. | 250 kg |
| Course longitudinale (axe-X) | 500 mm |
| Course transversale (Y) | 350 mm |
| Course verticale (axe-Z) | 610 mm |

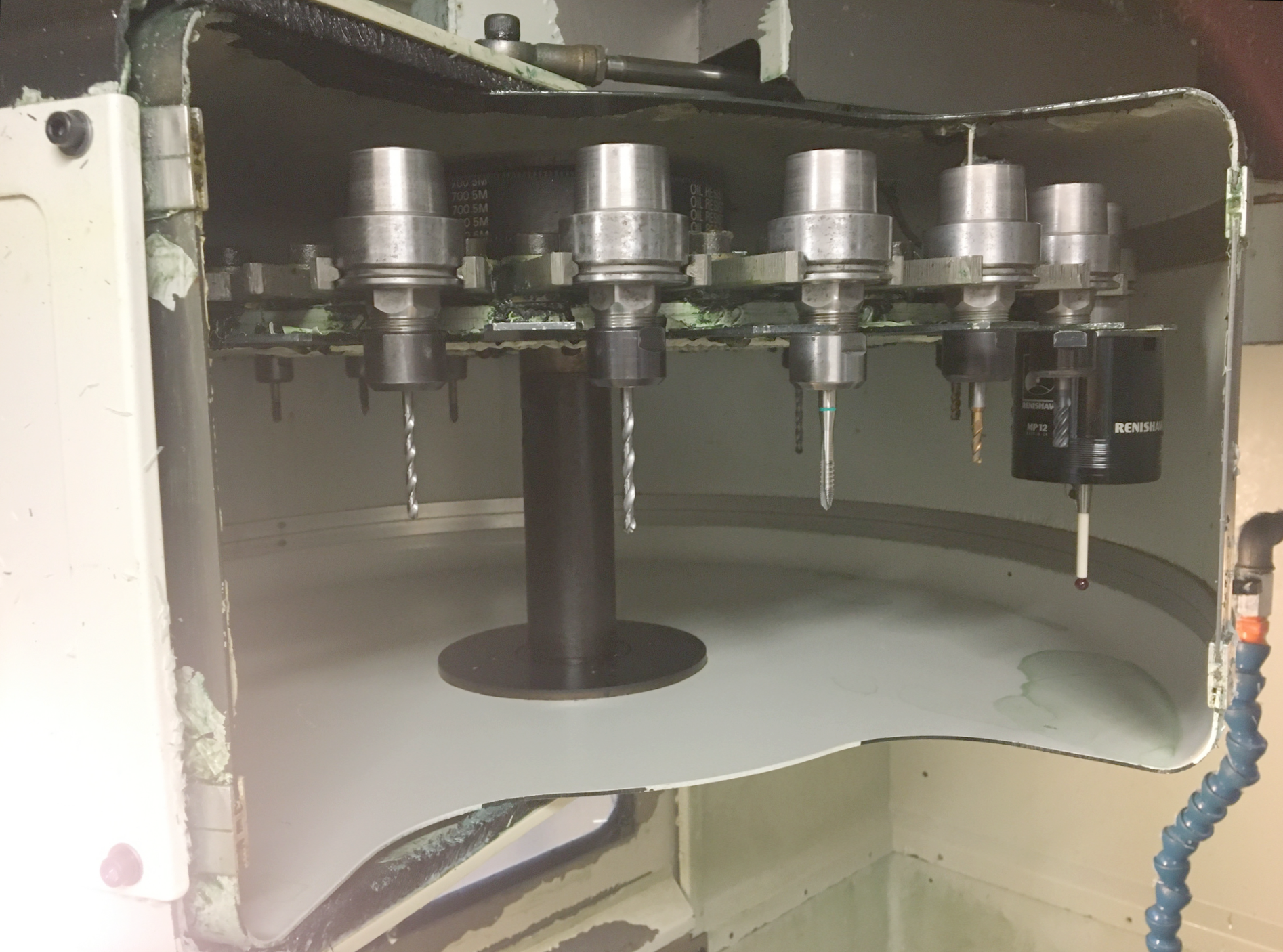

| Magasin nombre de places d'outils | 24 |
| Diamètre de l'outils max. | 63 mm |
| Diamètre max. avec places libres | 100 mm |
| Longueur de l'outil max. | 175 mm |
| Poids de l'outil max. | 1.5 kg |
| Temps de changement outils | 6 s |
| Durée moyenne de passage d'une puce à l'autre | 8 s |
| Cône de broche : HSK | E40 / DIN 69893 |
| Distance nez de broche et table | 97 - 704 mm |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 30 t/min |
| à | 30000 t/min |
| Vitesse d'avance | 1 - 20000 mm/min |
| Avances rapide: | 20 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 16 / 13 kW |
| Poids de la machine env. | 3200 kg |
| Encombrement machine: | |
| Longueur | 2000 mm |
| Largeur | 1700 mm |
| Hauteur | 3000 mm |
| Accessoires divers: | |

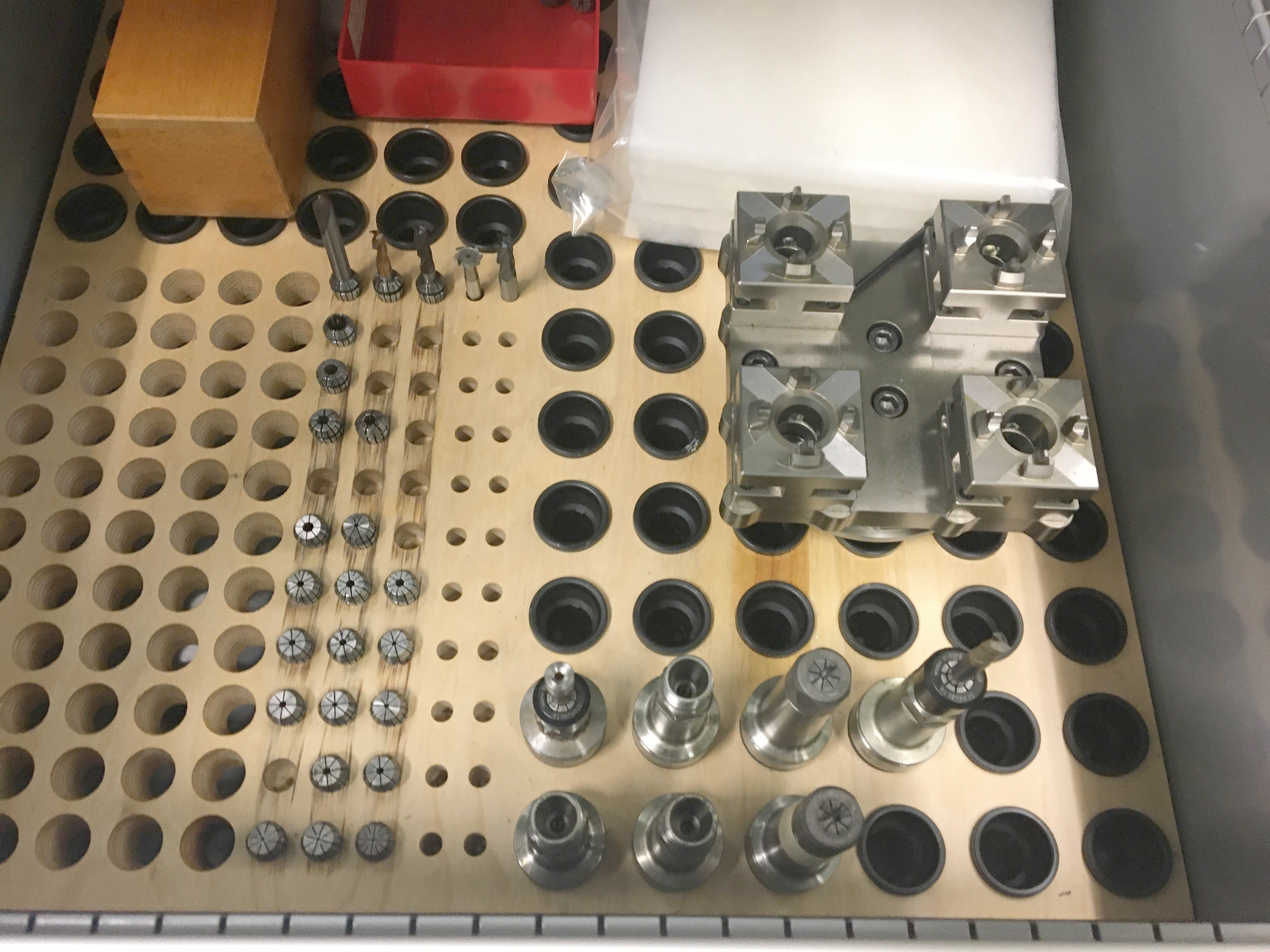

| Jeu de porte-outils | |
| Jeu de pinces | |
| Dispositif d'arrosage | |
| Contrôle bris d'outils | |
| Système de mesure directe pour les axes X,Y et Z | |

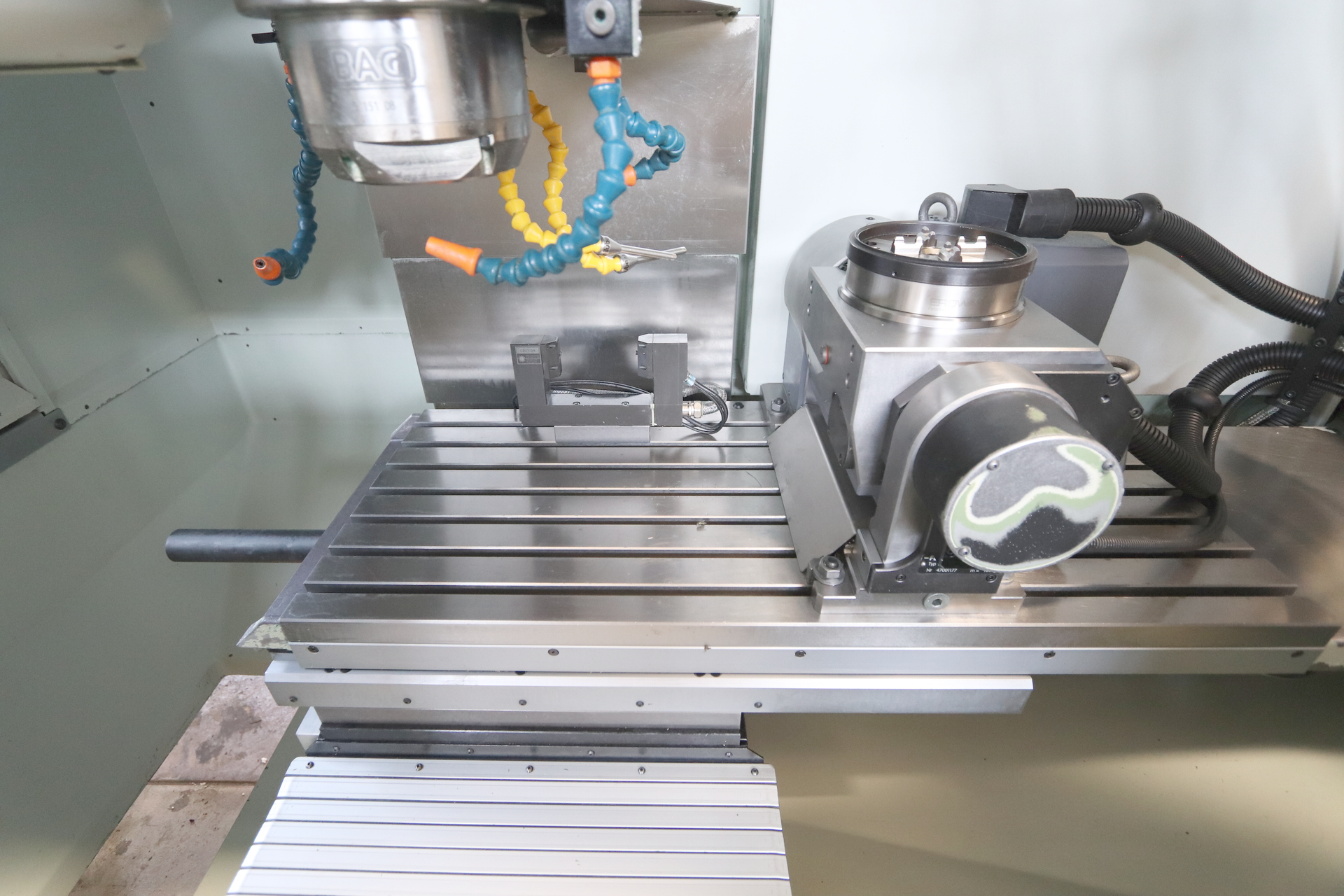

| Diviseur 4ème et 5 ème axe | ATS 160 |

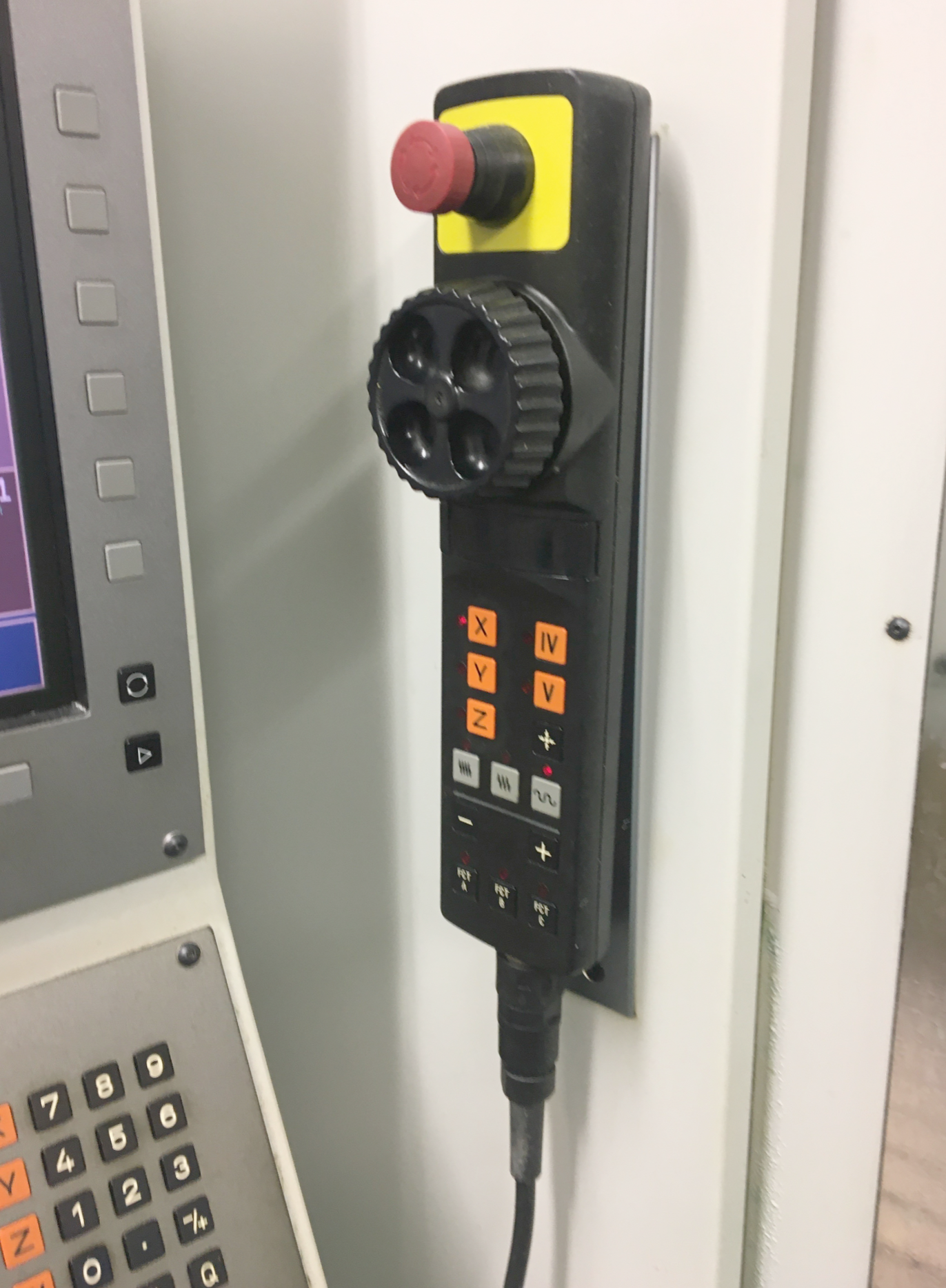

| Commande à distance électronique | |
| Lampe |
