SCHÜTTE WU 50
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
SCHÜTTE WU 50 est une affûteuse d'outils, conçue pour précision, haute exactitude et fiabilité. Capacités: hauteur de pointes 115 mm, entraxe 720 mm, Ø rectif. max 260 mm, distance table–broche 70–370 mm; courses: longitudinal 520 mm, transversal 270 mm, vertical tête 300 mm; table et tête inclinables 360°. Spécifications: broche 4 vitesses 1.100–6.000 tr/min; alimentation 50 Hz 3×380 V; moteur broche 1,6 CV; poids ≈840 kg; dimensions L1800×l1400×H1700 mm. Accessoires: jeu de flasques, jeu de tasseaux porte‑meule, jeu de tasseaux, lampe, étau rotatif, poupée porte‑pièce, dispositif à diamanter les rayons. Permet d'atteindre des tolérances serrées; secteurs: automobile, horlogerie, machines‑outils, aéronautique, médical.
| Hauteur de pointes | 115 mm |
| Distance entre pointes | 720 mm |
| Diamètre de rectification max. | 260 mm |
| Distance entre la broche et | |
| la table: | |
| min. | 70 mm |
| max. | 370 mm |
| Course longitudinal de la table | 520 mm |
| Course transversale de la table | 270 mm |
| Course verticale de tête broche | 300 mm |
| Inclinaison de la table | 360 ° |
| Inclinaison de la tête de rectifiage: | |
| horitzontale | 360 ° |
| Vitesse de broche de rectifiage: | |
| nombre (étages) | 4 |
| de | 1100 t/min |
| à | 6000 t/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1.6 CV |
| Poids de la machine env. | 840 kg |
| Encombrement machine: | |
| Longueur | 1800 mm |
| Largeur | 1400 mm |
| Hauteur | 1700 mm |
| Accessoires divers: | |

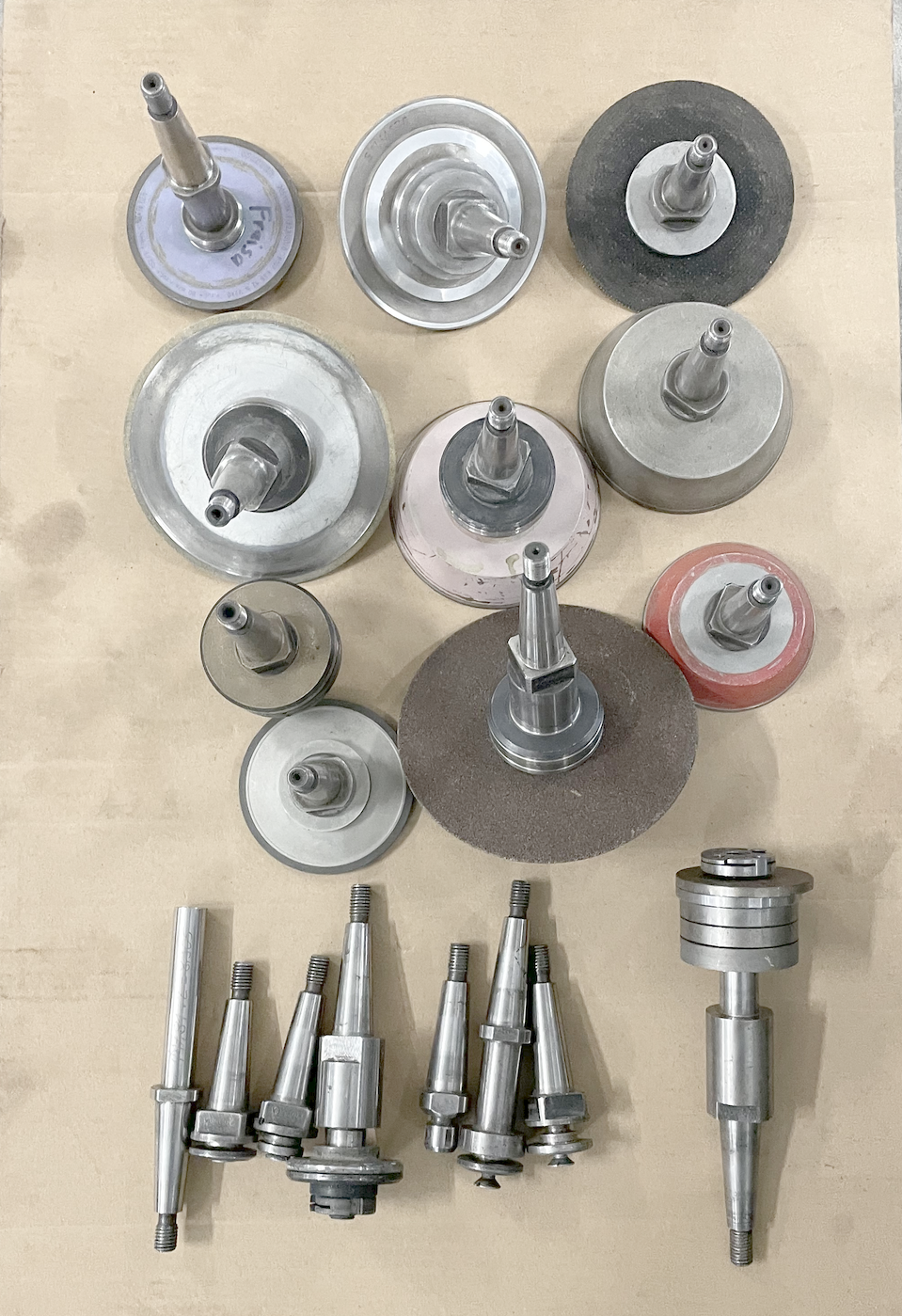

| Jeu de flasques | |
| Jeu de tasseaux porte-meule | |
| Jeu de tasseaux | |
| Lampe | |
| Etau rotatif | |
| Poupée porte-pièce | |
| Dispositif à diamanter les rayons |
