MIKRON HSM 400 U
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

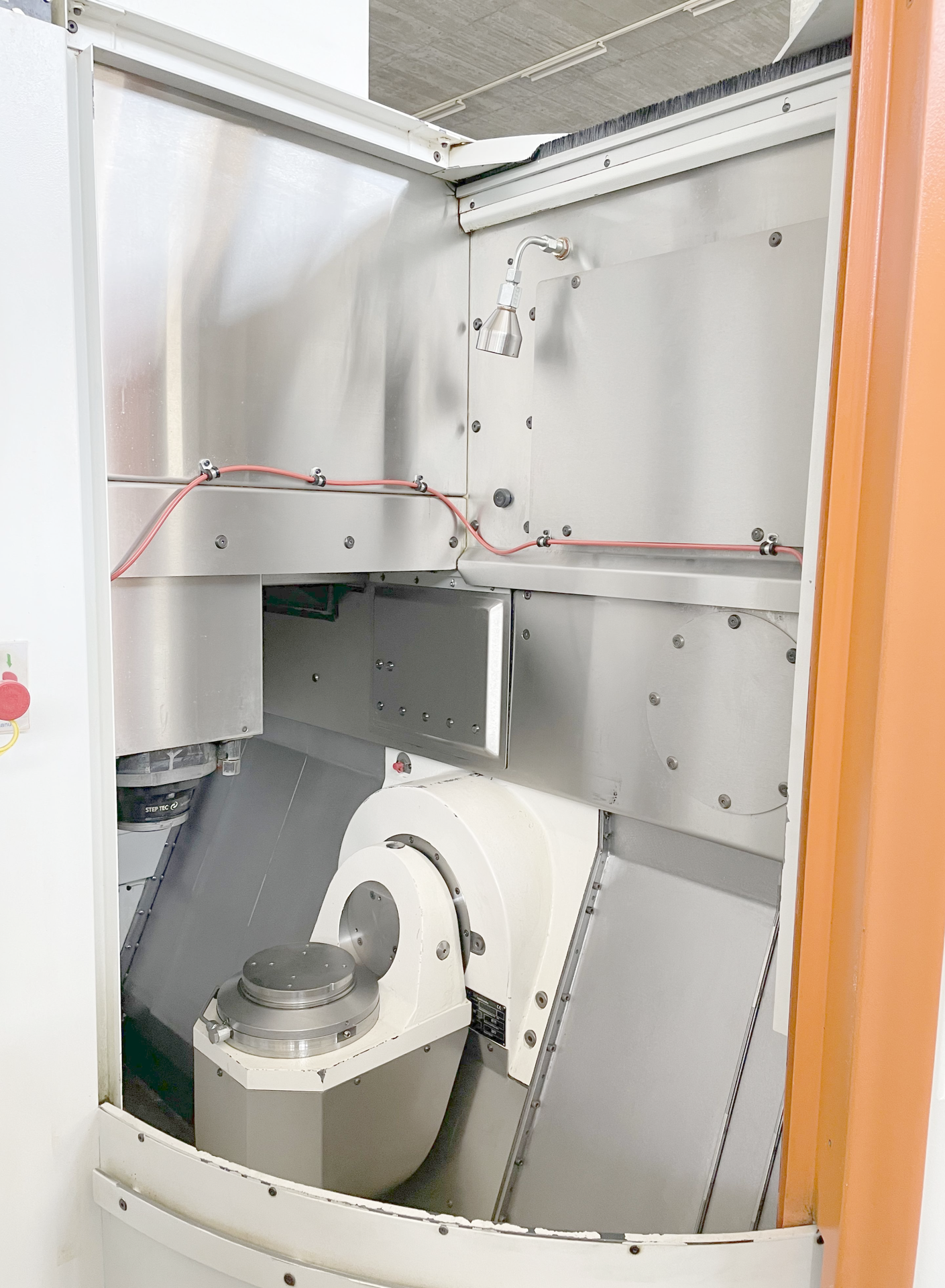

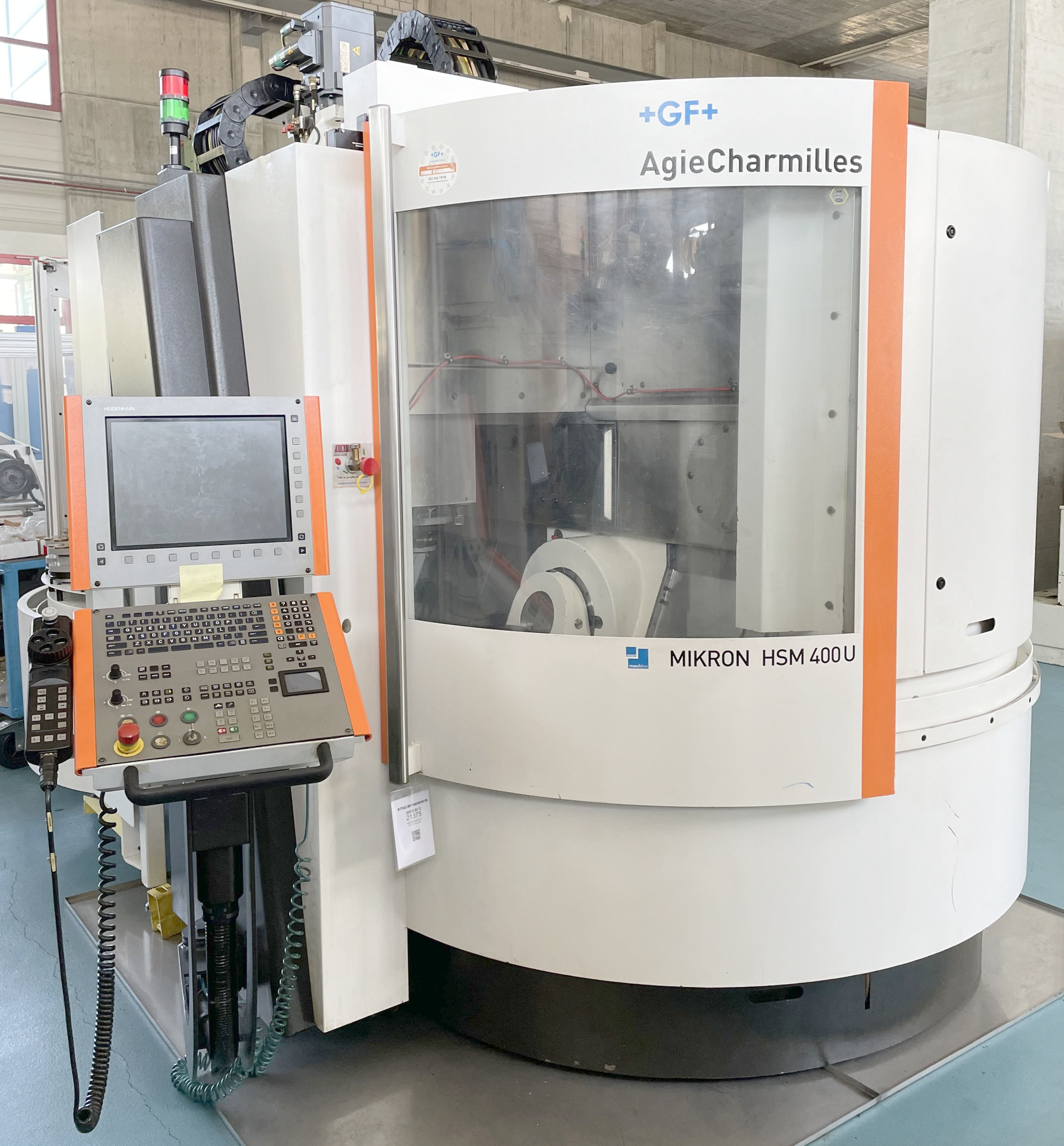

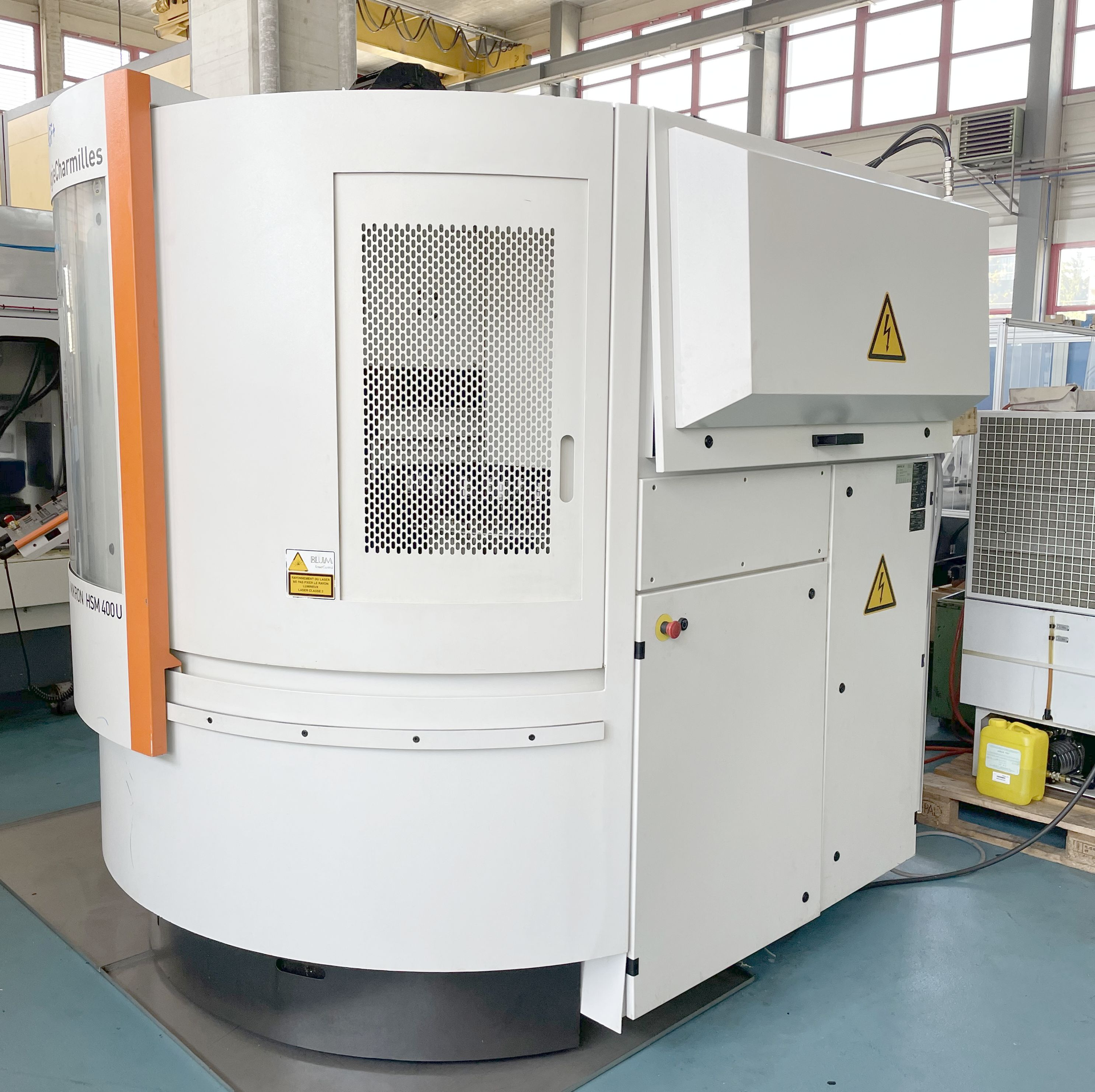

MIKRON HSM 400 U est un centre d'usinage 5 axes pour opérations de haute précision, exactitude et fiabilité. Courses X400/Y240/Z350 mm; table Ø250 mm (25 kg); B ±110°, C 360°. Broche HSK‑E40 100–42000 t/min, 12/10 kW; avances 1–40 m/min; rapids 42 m/min; puissance 15 kW; air 6 bar; poids 5500 kg; dimensions 2900×2400×2700 mm. EROWA ITS 148 (20 pal.), changeur 68 pos., réservoir 150 l, refroidisseur BURN, palpeur m&h, réglage laser, graissage central. Permet tolérances serrées; secteurs: automobile, aérospatial, horlogerie, médical, outillage.
| Temps mise sous tension | 72311 Heures |
| Temps de fonctionenement | 57489 Heures |
| Temps de travail | 56279 Heures |
| Temps de travail de broche | 24040 Heures |
| Nombre d'axes simultanés | 5 |
| Table tournante: diamètre | 250 mm |
| Nombre de broches | 1 |
| Charge admise sur la table max. | 25 kg |
| Course longitudinale (axe-X) | 400 mm |
| Course transversale (Y) | 240 mm |
| Course verticale (axe-Z) | 350 mm |

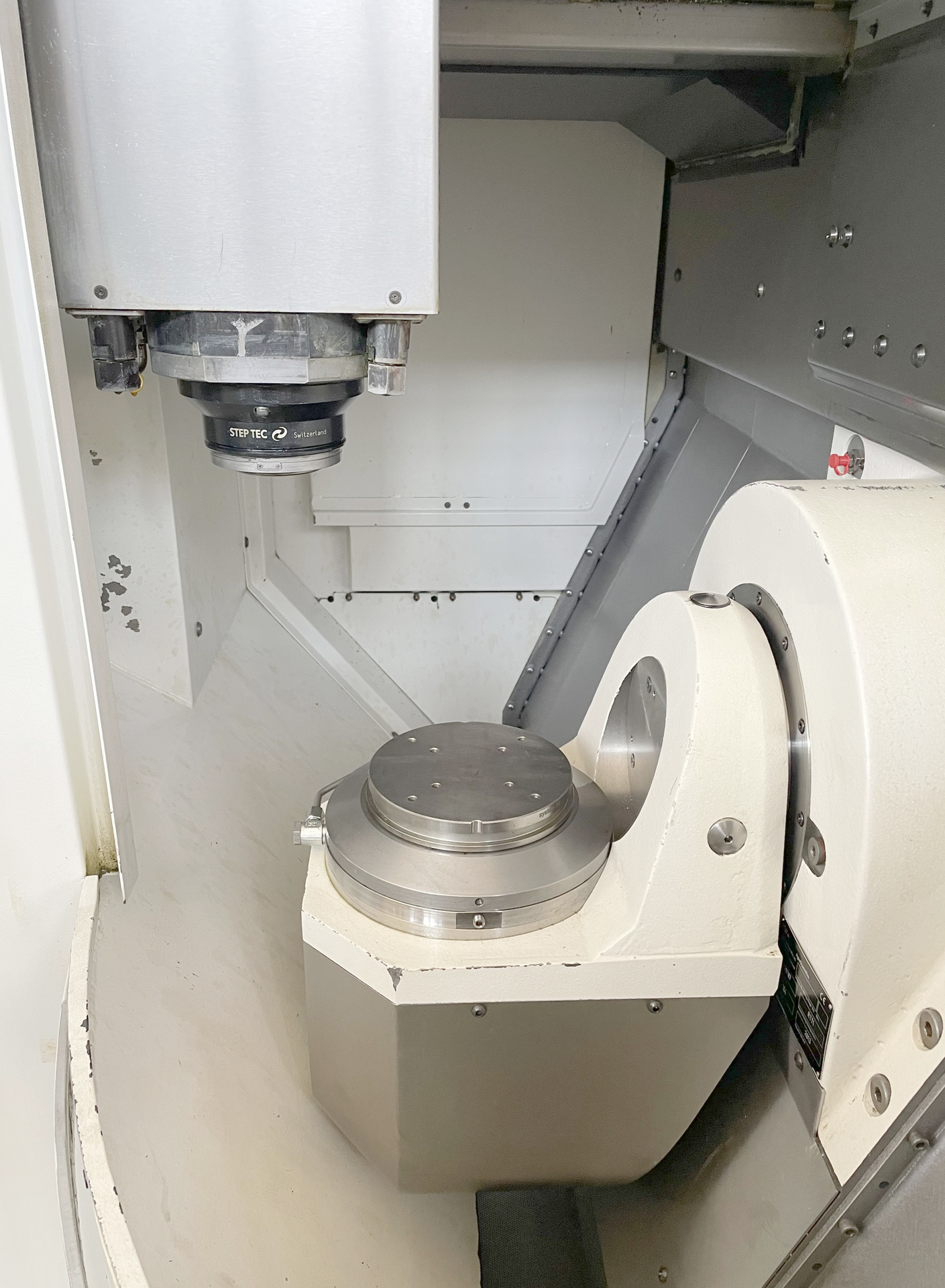

| Inclinaison de l'axe B | +/-110 ° |
| Axe 'C' | 360 ° |
| Tours de la table | 250 t/min |
| Moment de serrage axe C | 500 Nm |
| Couple maximum | 217 Nm |

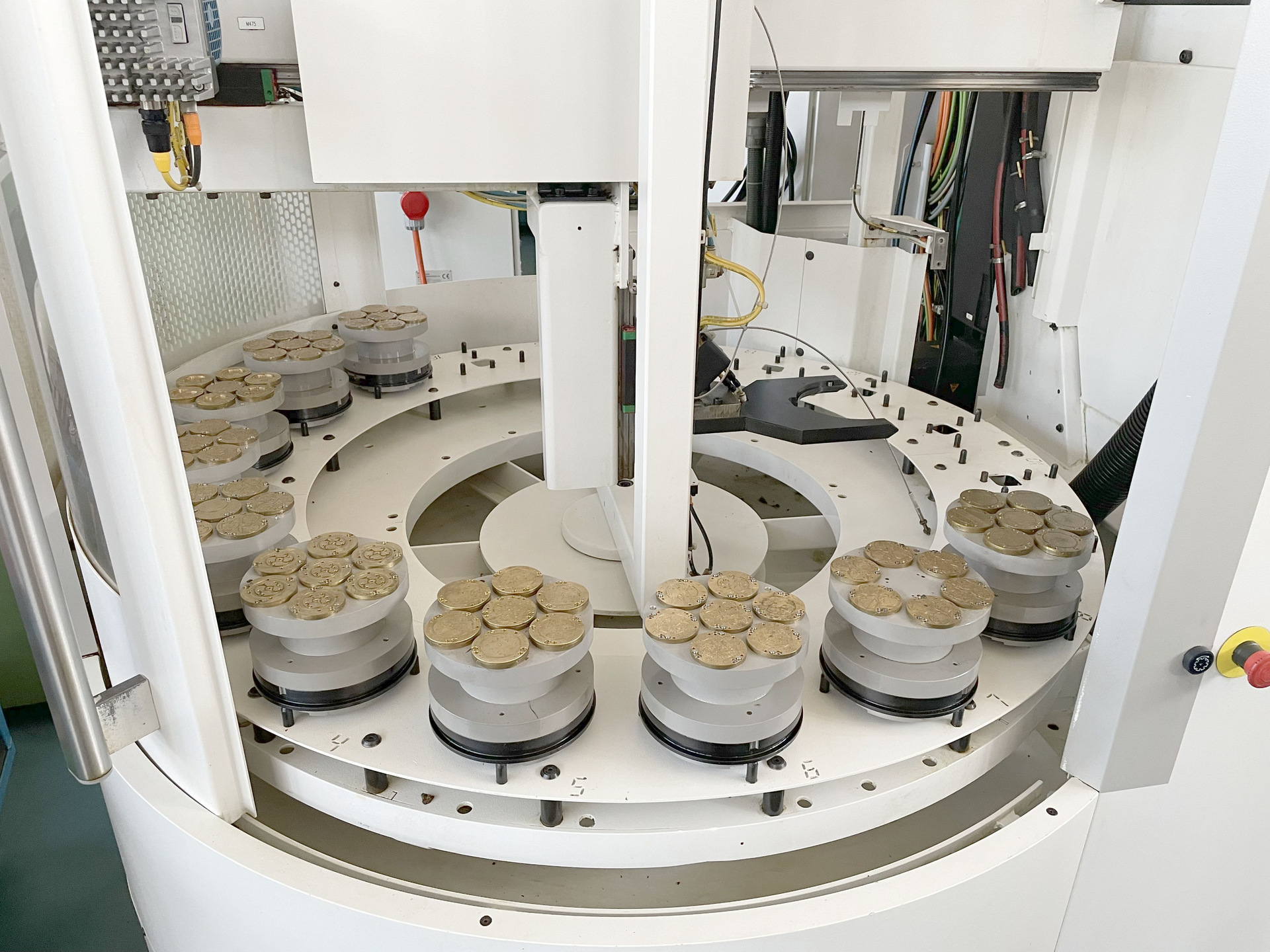

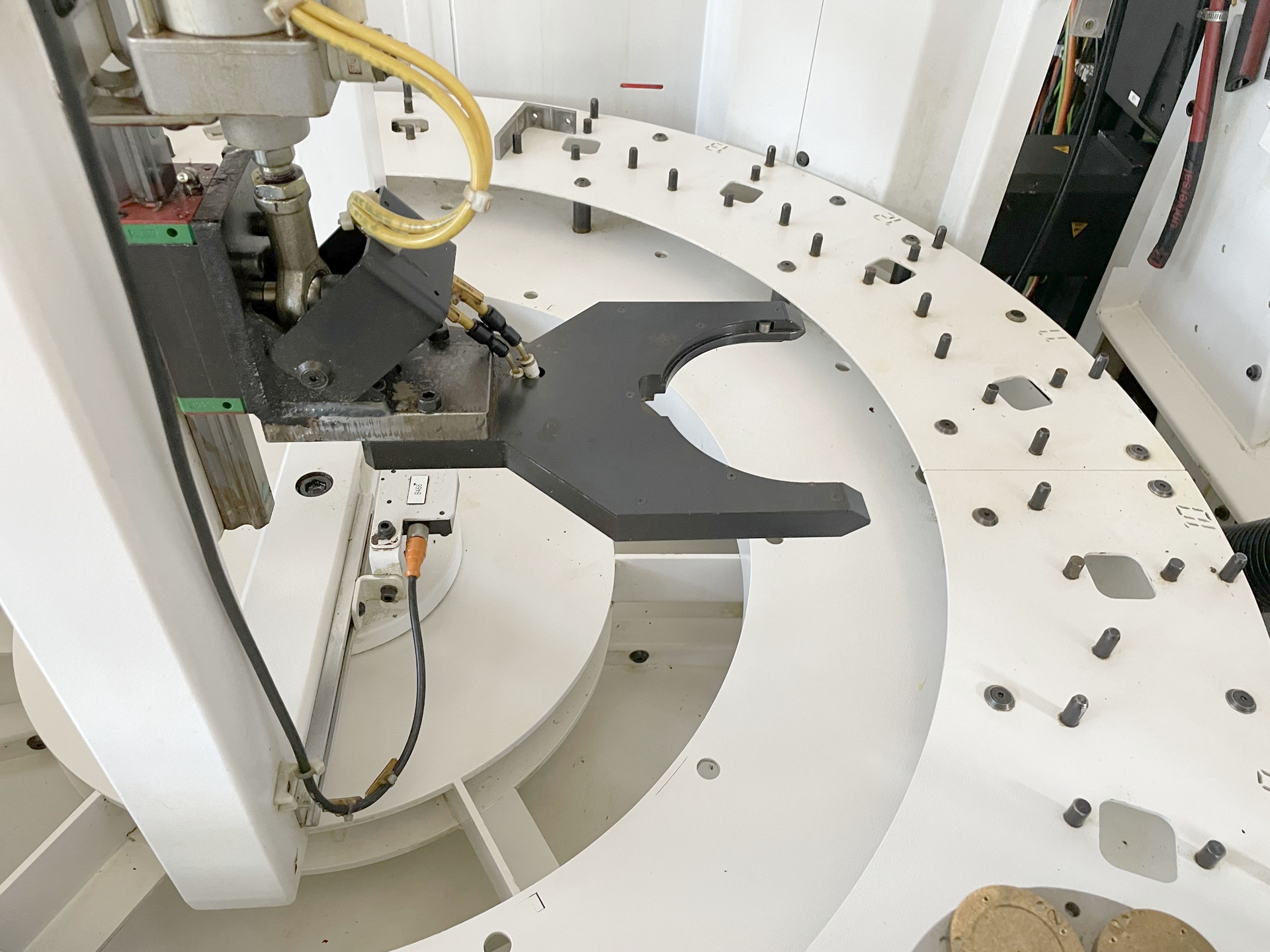

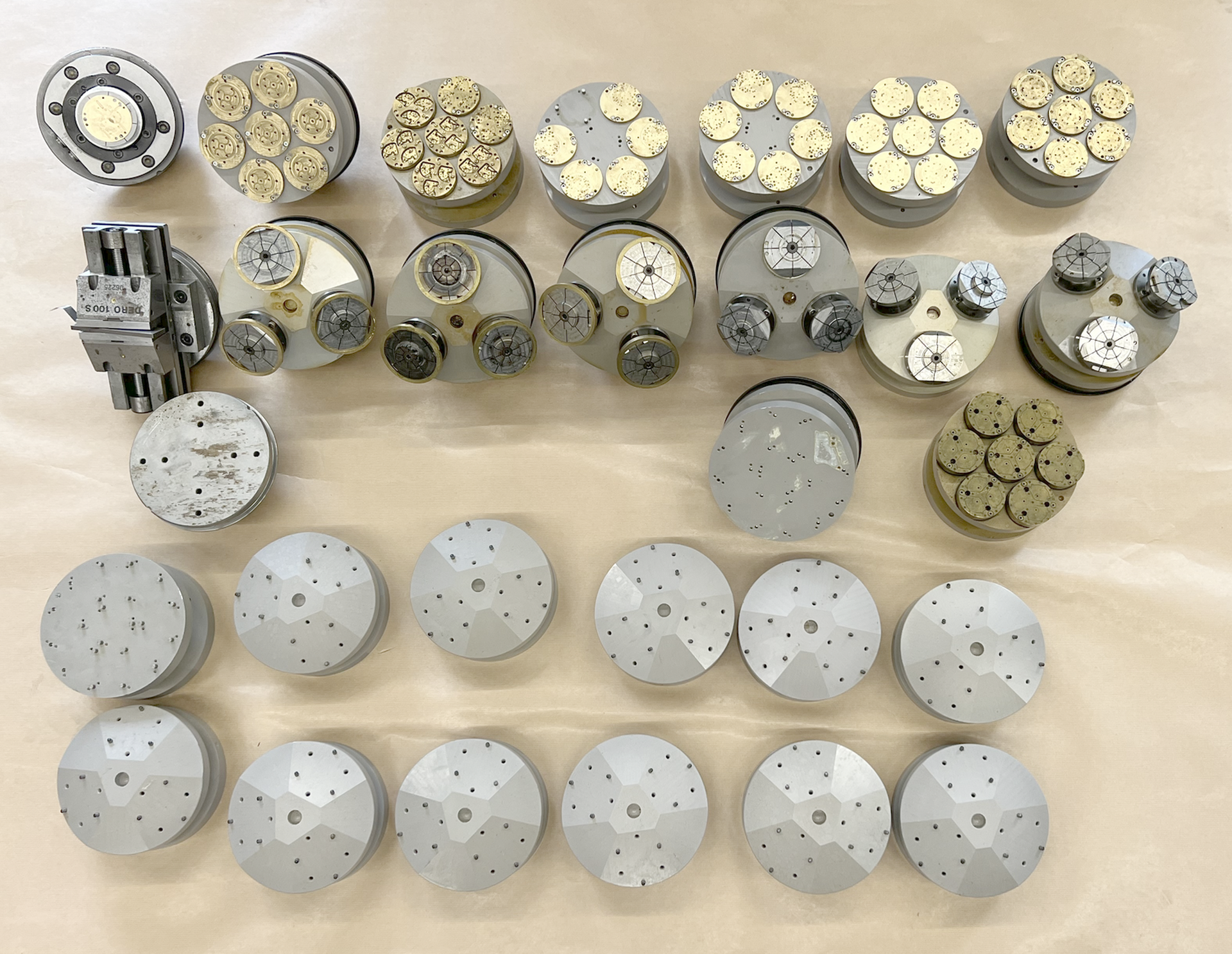

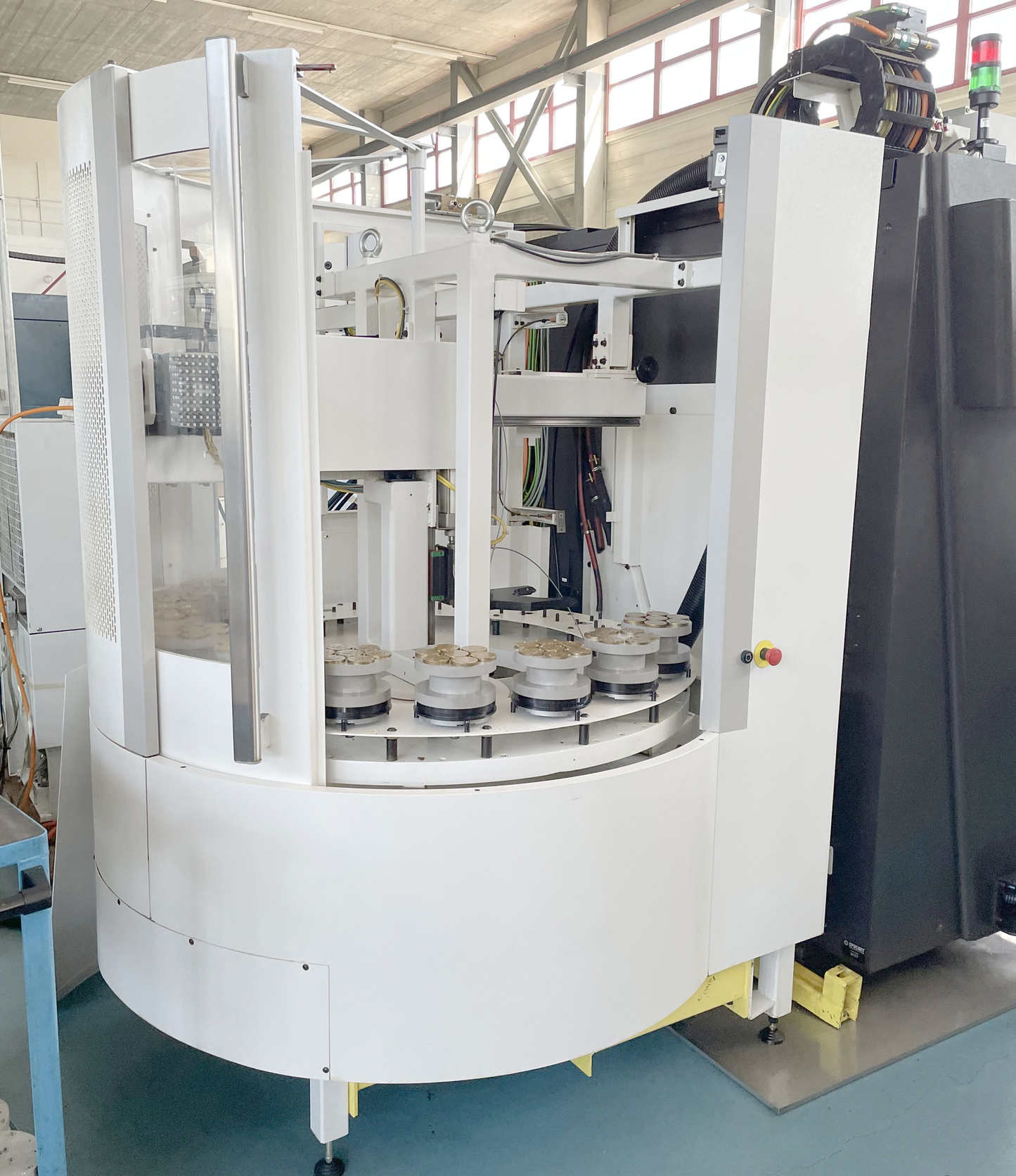

| Système de changement palettes: | EROWA ITS 148 |
| Nombre | 20 |
| Diamètre | 160 mm |
| Changeur d'outils: | |

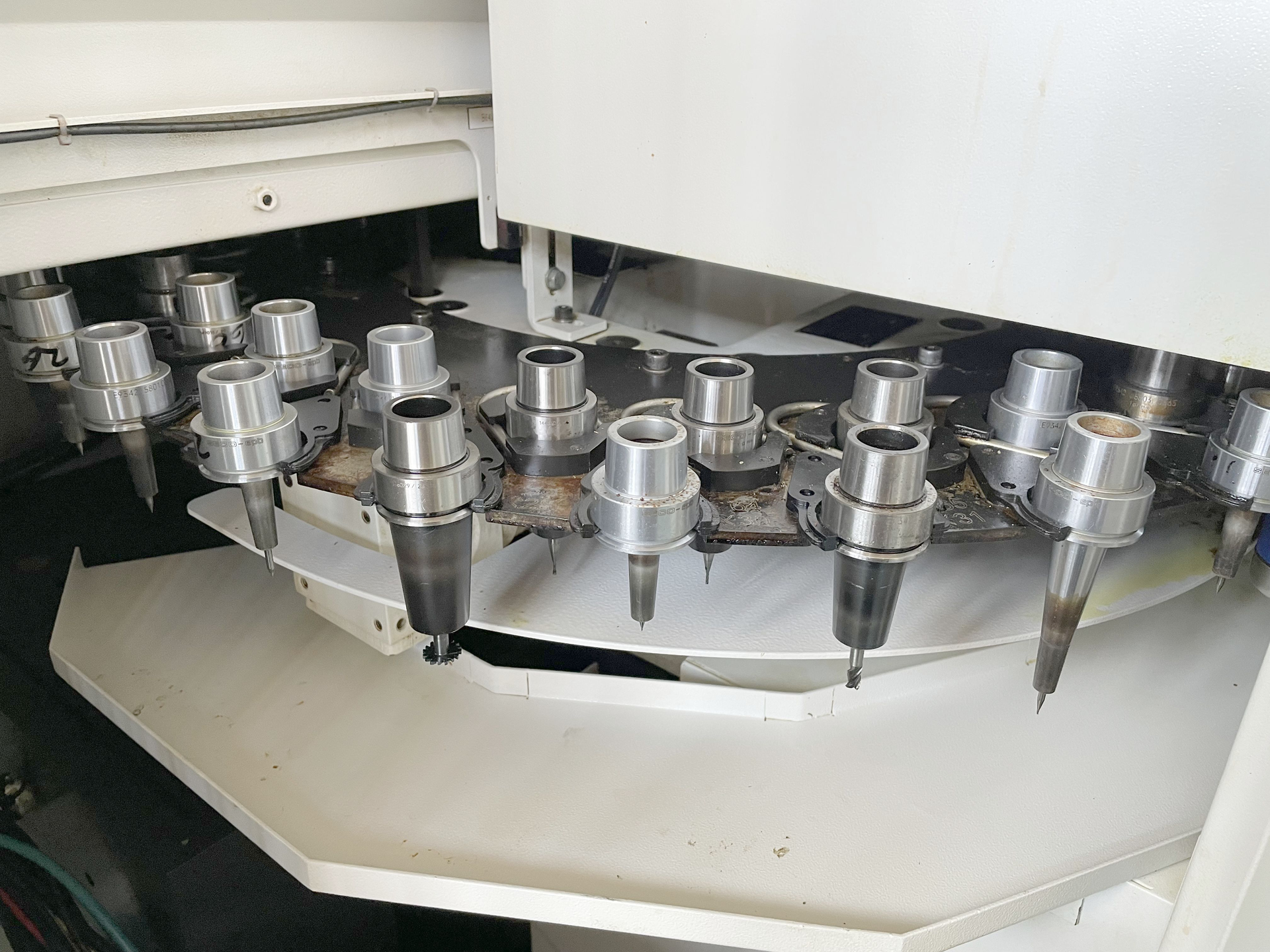

| Nombre de positions | 68 |
| Diamètre de l'outils max. | 65 / 30 mm |
| Longueur de l'outil max. | 155 / 100 mm |
| Cône de broche : HSK | E40 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 100 t/min |
| à | 42000 t/min |
| Avance de travail | 1 - 40 m/min |
| Avances rapide: | 42 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 12 / 10 kW |
| Couple maximum | 8.8 / 6.5 Nm |
| Puissance totale installée | 15 kW |
| Niveau sonore | 75 dB (A) |
| Poids de la machine env. | 5500 kg |
| Encombrement machine: | |
| Longueur | 2900 mm |
| Largeur | 2400 mm |
| Hauteur | 2700 mm |
| Accessoires divers: | |
| Système de mesure directe | |

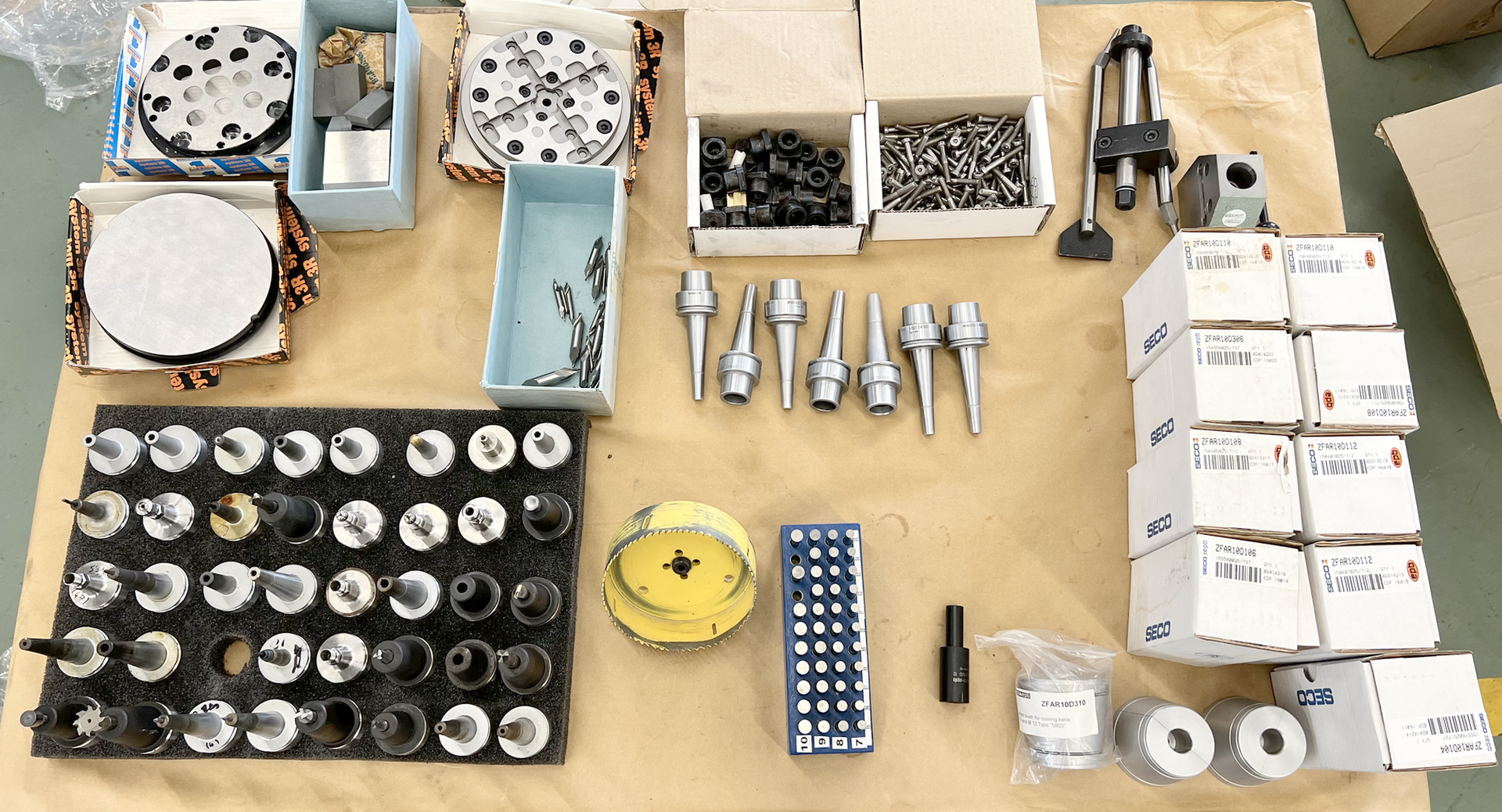

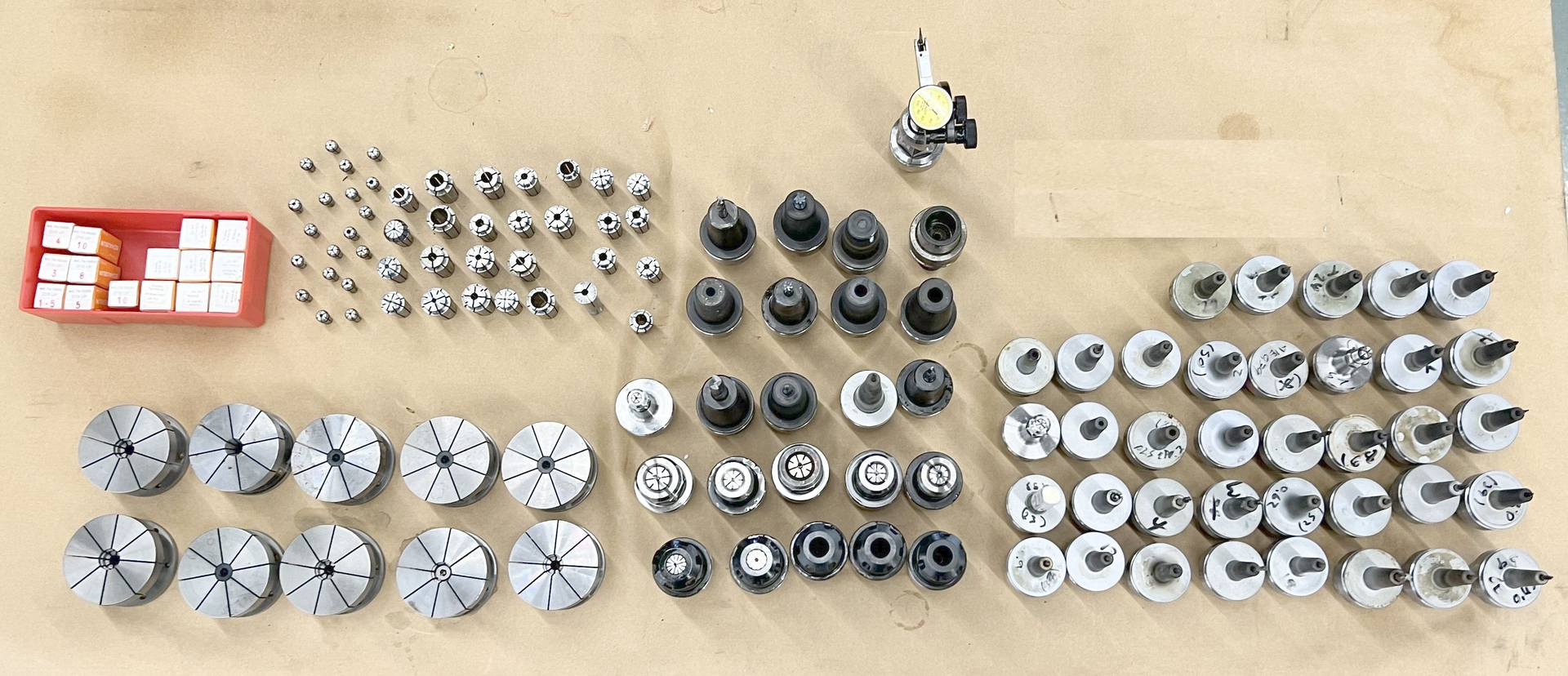

| Jeu de porte-outils | |
| Jeu de porte-outils de rétraction | |
| Jeu de pinces | |
| Dispositif d'arrosage | 150 l |

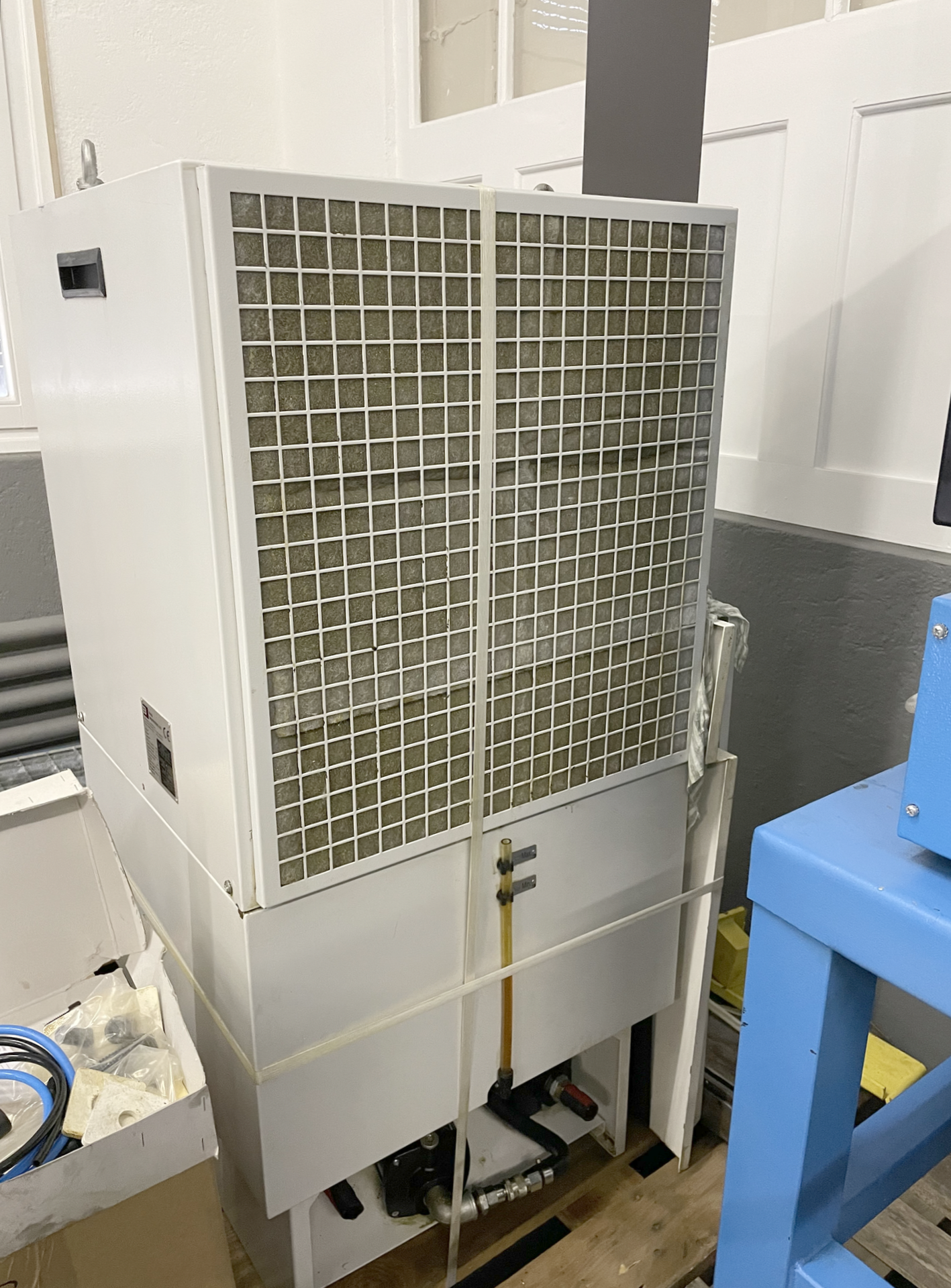

| Refroidisseur d'eau | BURN |
| Palpeur de mesure infrarouge | m&h |
| Système de réglage de l'outil par laser | |
| Dispositif de soufflage de l'outil | |
| Manivelle électronique | |

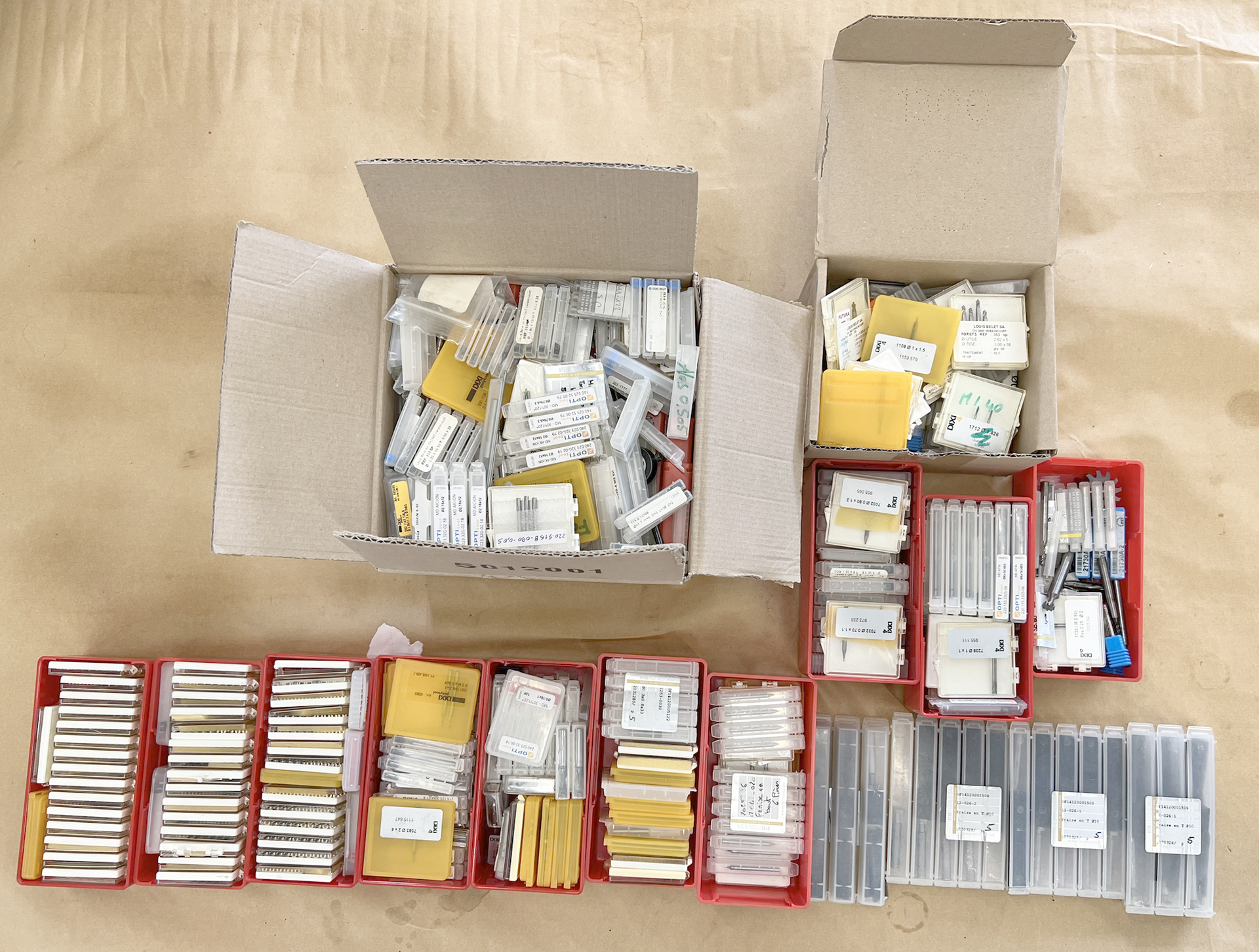

| Jeu de fraises | |
| Lampe | |
| Dispositif de centrage avec comparateur | |
| Pistole souffleuse | |
| Interface Ethernet | |
| Interface USB | |
| Graissage central automatique | |
| Système d'incendie | |
| Climatiseur armoire de commande | |
| Lampe de statut |
