021278 - DMG DMC 55H duoBLOCK
Type: DMC 55H duoBLOCK
Marque: DMG
Groupe: Centre d'usinage
Sous-groupe: Centre d'usinage horizontal
Commande: HEIDENHAIN iTNC 530
Année: 2010
Stock: 021278
Special Price
CHF 65 000
Les machines en promotion sont vendues telles quelles, sans garantie de fonctionnement ni inspection de notre part.
DMG DMC 55H duoBLOCK est un centre d'usinage horizontal offrant grande précision, haute exactitude et fiabilité. Courses X 560 mm, Y 600 mm, Z 600 mm; plateau Ø 630 mm, hauteur pièce 850 mm; charge plateau 500 kg; palette 400×400 mm, indexage B 360°. Caractéristiques: 4 axes, broche HSK63 (Ø 225 mm) 0–12 000 tr/min, puissance broche 20 kW, couple max. 1550 Nm; avances 0–60 000 mm/min, rapids 60 m/min; alimentation 3×400 V 50 Hz; poids env. 9 700 kg; encombrement 5000×2700×2700 mm; magasin 120 pos., Ø outil max. 80 mm (160 mm libres), longueur outil 400 mm. Accessoires: robot d'alimentation KUKA, arrosage par broche 40 bar, évacuateur copeaux, rack à palettes, palpeur, haute pression, climatiseur armoire, pistolet de rinçage; broche changée 2017. Conçu pour tolérances serrées, adapté à l'automobile, aérospatial, médical et outillage.
Temps mise sous tension | 75886 Heures |
Temps de fonctionenement | 27052 Heures |
Nombre d'axes total | 4 |
Nombre de broches | 1 |
Charge admise sur la table max. | 500 kg |
Course longitudinale (axe-X) | 560 mm |
Course transversale (Y) | 600 mm |
Course verticale (axe-Z) | 600 mm |
Dimensions de la pièce: | |
Hauteur | 850 mm |
Diamètre | 630 mm |
Divisions du plateau (B) | 360 ° |
Résolution | ° |
Tours de la table | 40 t/min |
Moment de retenue du plateau | 1580 / 2300 Nm |
Couple maximum | 1550 Nm |
Système de changement palettes: | |
Longueur | 400 mm |
Largeur | 400 mm |
Poids maximum de la pièce | 500 kg |
Changeur d'outils: | |
Nombre de positions | 120 |
Diamètre de l'outils max. | 80 mm |
Diamètre max. avec places libres | 160 mm |
Longueur de l'outil max. | 400 mm |
Poids de l'outil max. | 12 kg |
Cône de broche : HSK | 63 DIN 69893 Form A |
Diamètre de la broche | 225 mm |
Vitesse de la broche: | |
Variateur (réglage progressif) | |
de | 0 t/min |
à | 12000 t/min |
Couple maximum | 1550 Nm |
Vitesse d'avance | 0 - 60000 mm/min |
Avances rapide: | 60 m/min |
Force d'alimentation maximale | 10 N |
Branchement 50 Hz 3x | 400 Volt |
Puissance de la broche | 20 kW |
Puissance totale installée | 58 kVA |
Poids de la machine env. | 9700 kg |
Encombrement machine: | |
Longueur | 5000 mm |
Largeur | 2700 mm |
Hauteur | 2700 mm |
Accessoires divers: | |

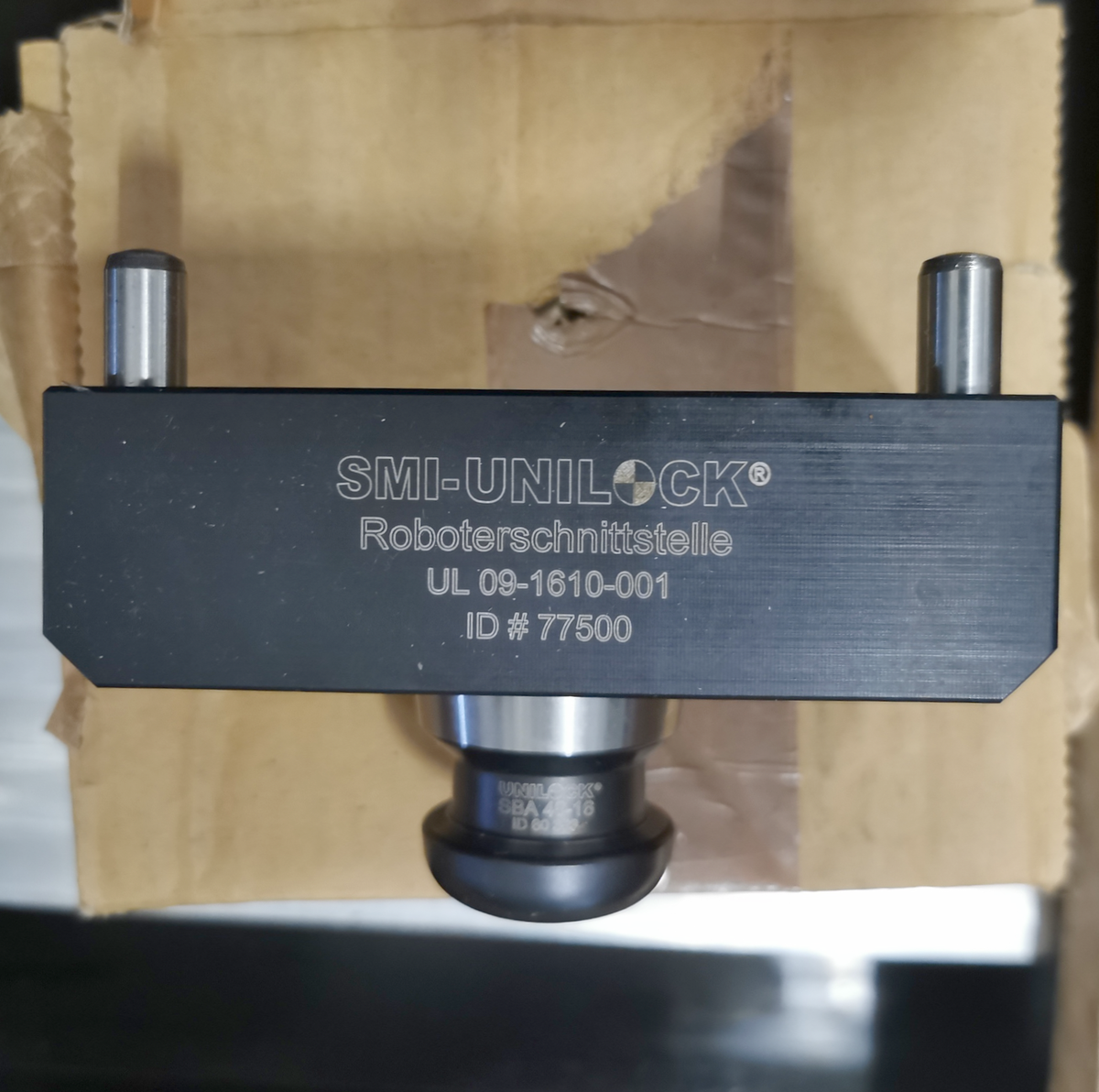

Robot d'alimentation | KUKA |
Lubrification haute pression | |
Arrosage par le centre de la broche | 40 bar |
Soufflage du cône | |
Palpeur | |
Evacuateur de copeaux | |
Rack à palettes | |
Place de préparation (nombre) | 60 (3x20) |
Lampe | |
Pistolet de rincage | |
Fenêtre de visualisation tournant | |
Climatiseur armoire de commande | |
Commande à pédale | |
Lampe de statut | |
Broche changée | 2017 |
