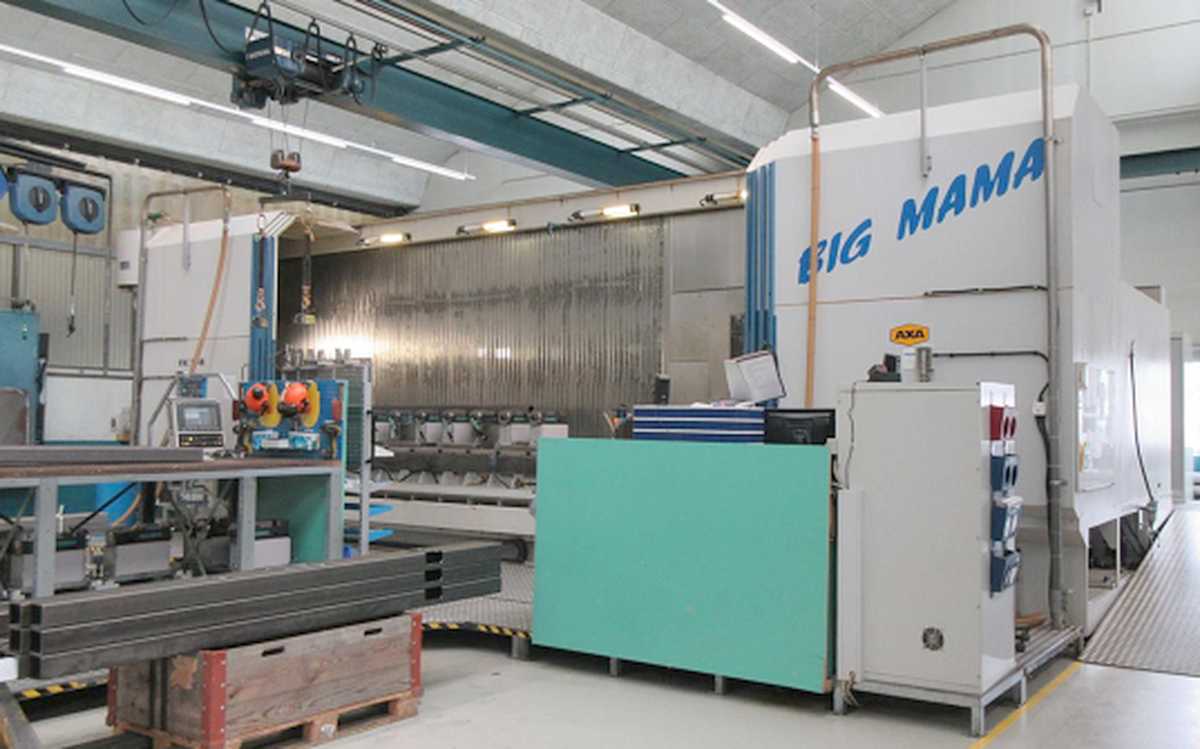

AXA VHC-50-6000-M/2E est un Centre d'usinage 4 axes, conçu pour la précision, grande exactitude et fiabilité. Capacités: table 6400×1000 mm, charge 1500 kg; courses X 6000 mm, Y 1000 mm, Z 1140/1200 mm; B ±90°, divisions 0,001°. Caractéristiques: broche HSK‑A100 45–9000 t/min; puissance broche 24/45 kW; puissance installée 80 kVA; avances 1–9999 mm/min; rapides 20/20/15 m/min; air 6 bar; 3×400 V 50 Hz; poids ≈42000 kg; dimensions 11500×4300×4500 mm. Accessoires: arrosage, système de mesure direct X/Y/Z, évacuateur de copeaux, tête verticale CN orientable, aspiration brouillard d'huile. Permet tolérances serrées; secteurs: automobile, horlogerie, machine‑outil, aéronautique, médical.
| Nombre d'axes total | 4 |
| Longueur de la table | 6400 mm |
| Largeur de la table | 1000 mm |
| Charge admise sur la table max. | 1500 kg |
| Course longitudinale (axe-X) | 6000 mm |
| Course transversale (Y) | 1000 mm |
| Course verticale (axe-Z) | 1140 / 1200 mm |
| Inclinaison de l'axe B | +/-90 ° |
| Divisions de la tête de fraisage (B) | 0.001 ° |
| Magasin nombre de places d'outils | 80 |
| Diamètre de l'outils max. | 100 mm |
| Diamètre max. avec places libres | 180 mm |
| Longueur de l'outil max. | 400 mm |
| Poids de l'outil max. | 15 kg |
| Temps de changement outils | 6 s |
| Cône de broche : HSK-A | 100 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 45 t/min |
| à | 9000 t/min |
| Avances: | |
| longitudinale de | 1 mm/min |
| à | 9999 mm/min |
| transversale de | 1 mm/min |
| à | 9999 mm/min |
| Verticale de | 1 mm/min |
| à | 9999 mm/min |
| Vitesse rapide longitudinale | 20 m/min |
| Vitesse rapide transversale | 20 m/min |
| Vitesse rapide verticale | 15 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 24 / 45 kW |
| Puissance totale installée | 80 kVA |
| Poids de la machine env. | 42000 kg |
| Encombrement machine: | |
| Longueur | 11500 mm |
| Largeur | 4300 mm |
| Hauteur | 4500 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |
| Système de mesure directe pour les axes X,Y et Z | |

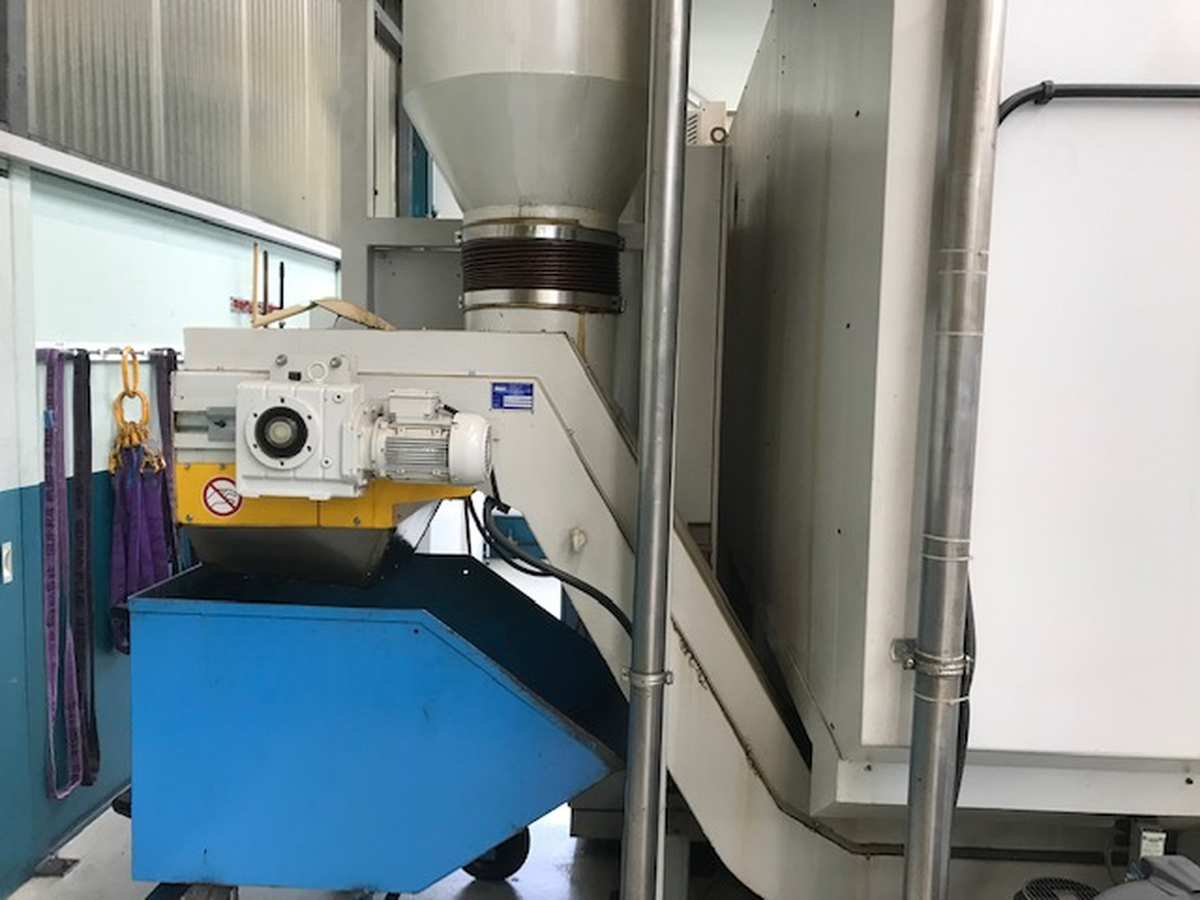

| Evacuateur de copeaux | |
| Tête vertical orientable CN | |
| Aspiration brouillard d'huile |
