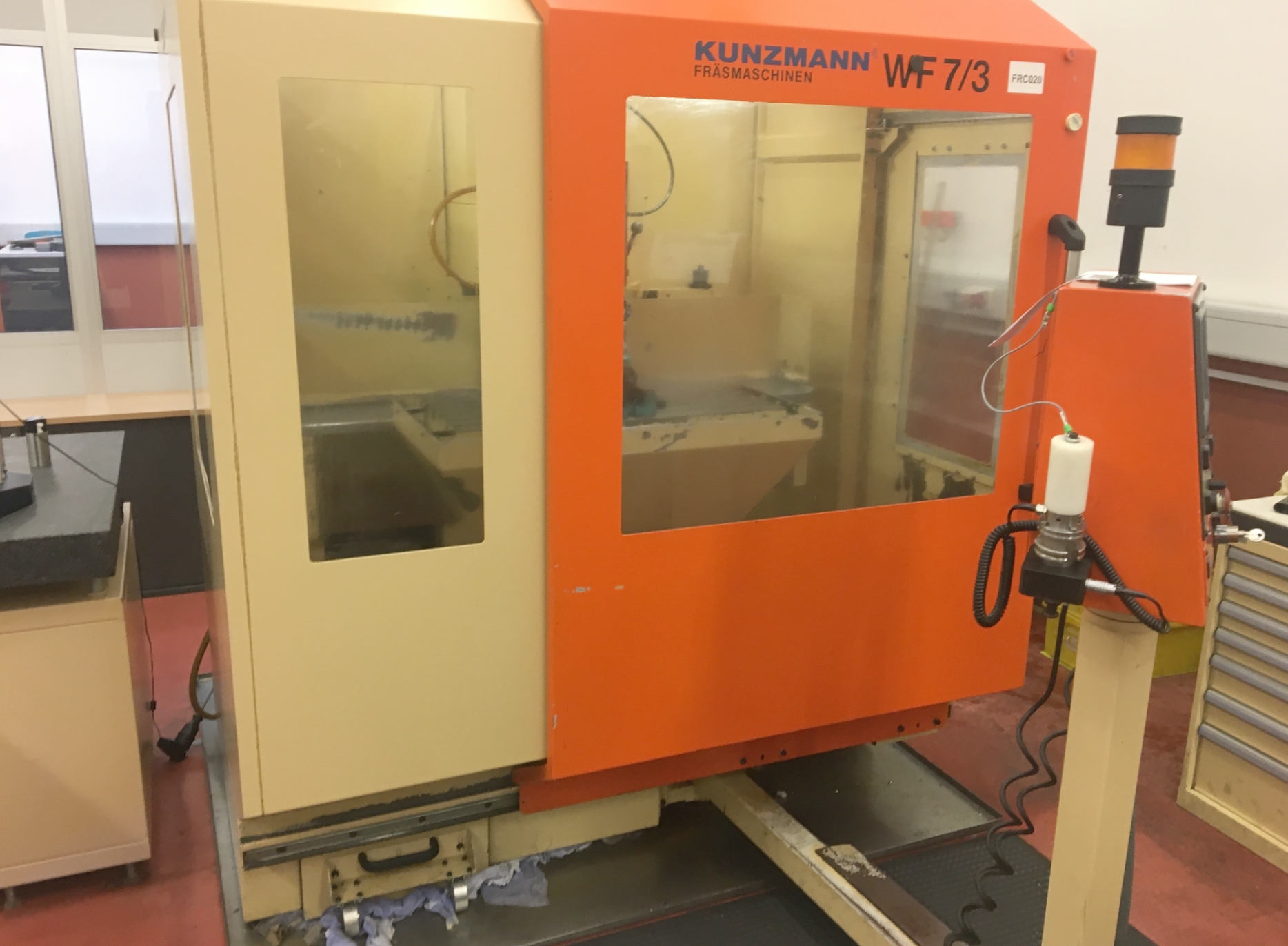

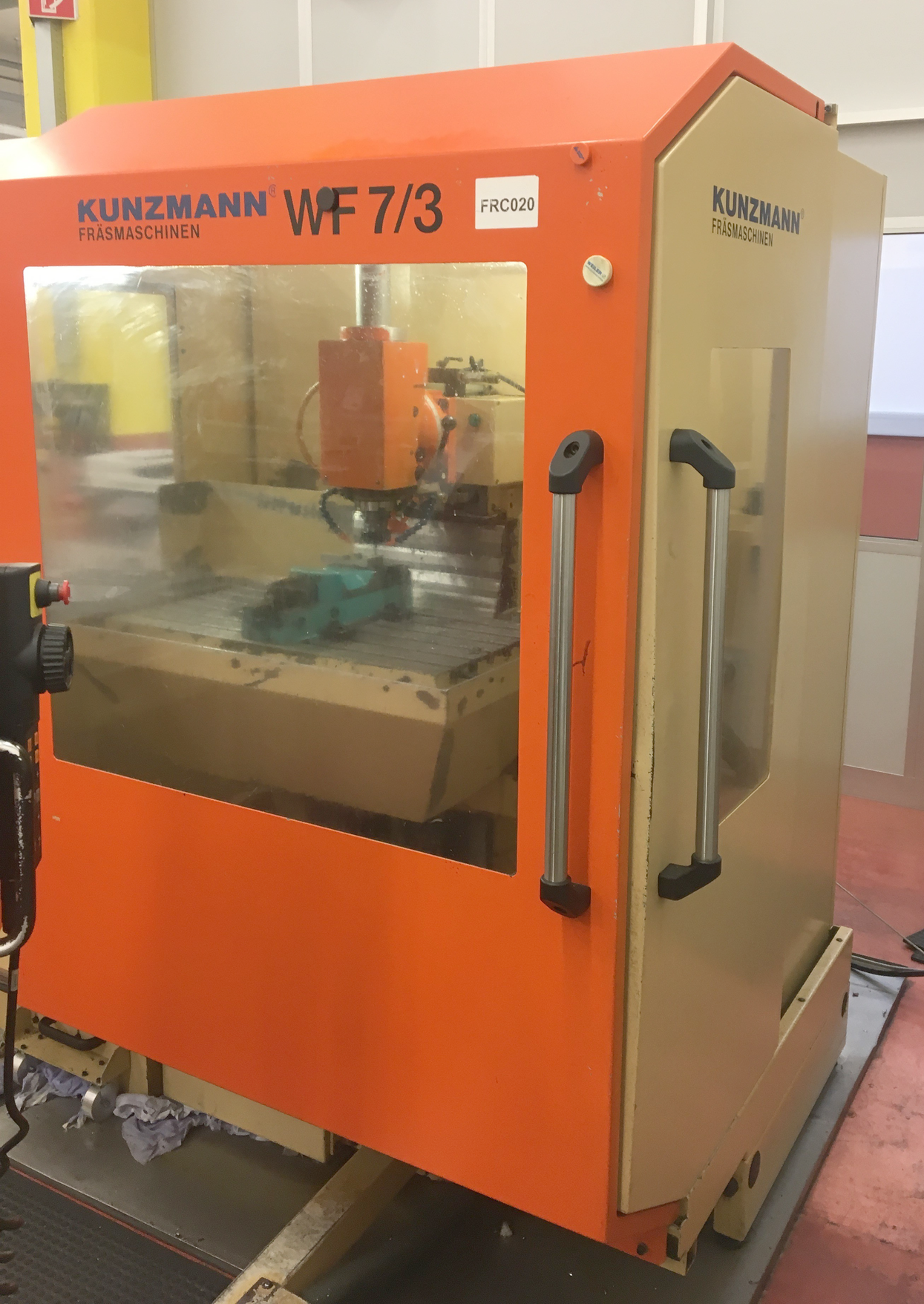

KUNZMANN WF 7/3
Type: WF 7/3
Marque: KUNZMANN
Groupe: Fraiseuse CNC
Sous-groupe: Fraiseuse CNC

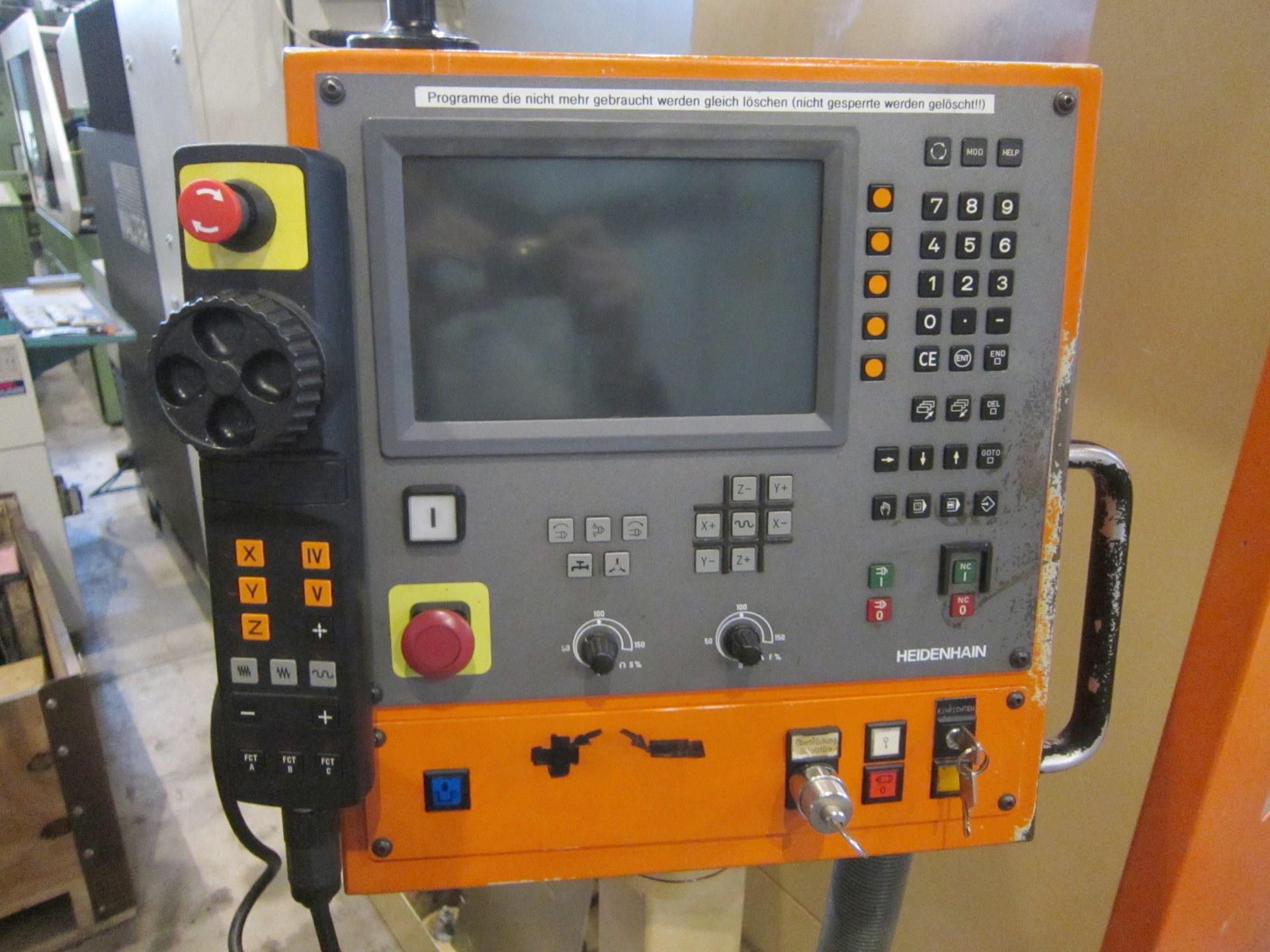

Commande: HEIDENHAIN TNC 124

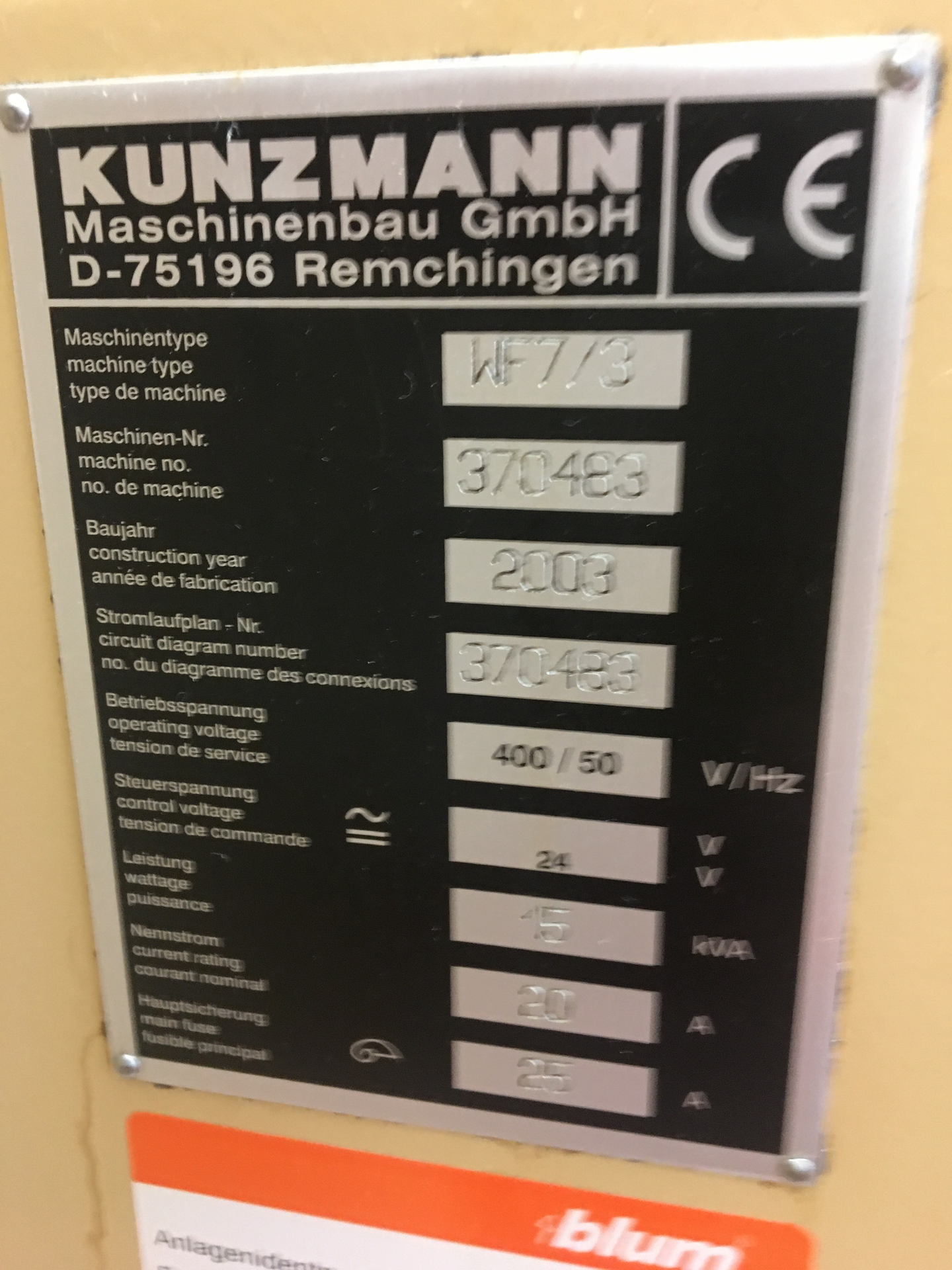

Année: 2003
Stock: 020606
Special Price
CHF 6 000
Les machines en promotion sont vendues telles quelles, sans garantie de fonctionnement ni inspection de notre part.

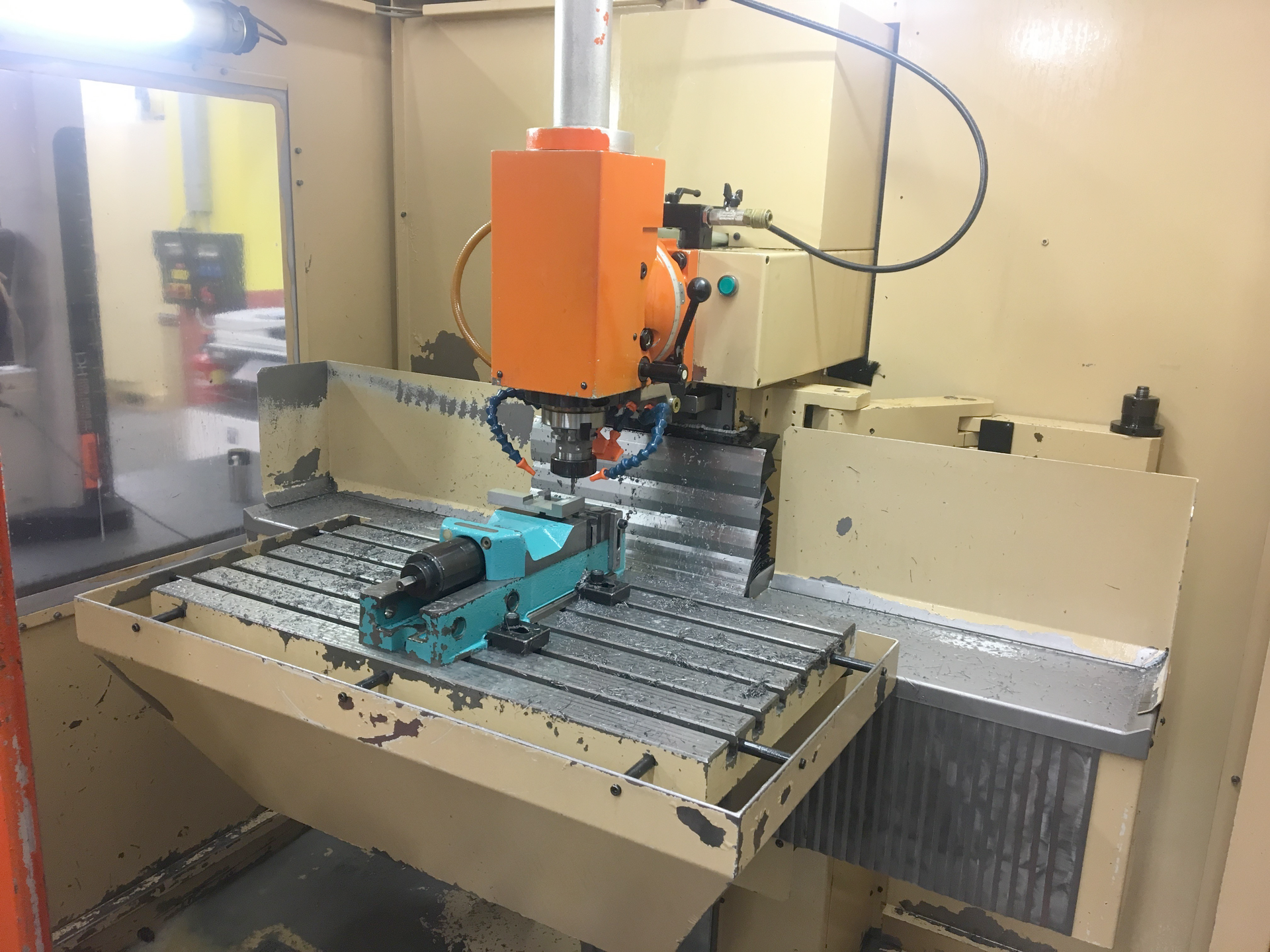

KUNZMANN WF 7/3 est une fraiseuse CNC conçue pour précision, grande exactitude et fiabilité. Capacités: table 800×425 mm, courses X600×Y400×Z400 mm, charge table 250 kg, distance broche–table 560 mm, cône broche SK40. Caractéristiques: vitesses broche 5–5000 tr/min (progressif), moteur broche 5,5/7 kW, puissance installée 15 kVA, alimentation 3x400 V 50 Hz, avances jusqu’à 2000 mm/min, vitesses rapides X/Y 10 m/min Z 8 m/min, course broche 60 mm, inclinaison tête ±90°, poids ~1800 kg, dimensions 2100×1800×2050 mm. Accessoires: table rigide, manivelle électronique, palpeur Heidenhain, tête verticale, protection complète, arrosage, éclairage. Adaptée aux tolérances serrées pour automobile, aérospatial, construction d’outils, médical, horlogerie.
| Nombre d'axes total | 3 |
| Longueur de la table | 800 mm |
| Largeur de la table | 425 mm |
| Course longitudinale (axe-X) | 600 mm |
| Course transversale (axe-y) | 400 mm |
| Course verticale (axe-Z) | 400 mm |
| Charge admise sur la table max. | 250 kg |
| Distance entre broche | |
| verticale et table | 560 mm |
| Cône de la broche: | 40 SK |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| horizontale de | 5 t/min |
| à | 5000 t/min |
| Verticale de | t/min |
| de | 5 t/min |
| à | 5000 t/min |
| Inclinaison tête verticale | +/- 90 ° |
| Avances: | |
| Variateur (réglage progressif) | |
| longitudinale de | mm/min |
| à | 2000 mm/min |
| transversale de | mm/min |
| à | 2000 mm/min |
| Verticale de | mm/min |
| à | 2000 mm/min |
| Vitesse rapide longitudinale | 10 m/min |
| Vitesse rapide transversale | 10 m/min |
| Vitesse rapide verticale | 8 m/min |
| Course de broche verticale | 60 mm |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 5.5 / 7 kW |
| Puissance totale installée | 15 kVA |
| Poids de la machine env. | 1800 kg |
| Encombrement machine: | |
| Longueur | 2100 mm |
| Largeur | 1800 mm |
| Hauteur | 2050 mm |
| Accessoires divers: | |
| Table fixe | |
| Manivelle électronique | |

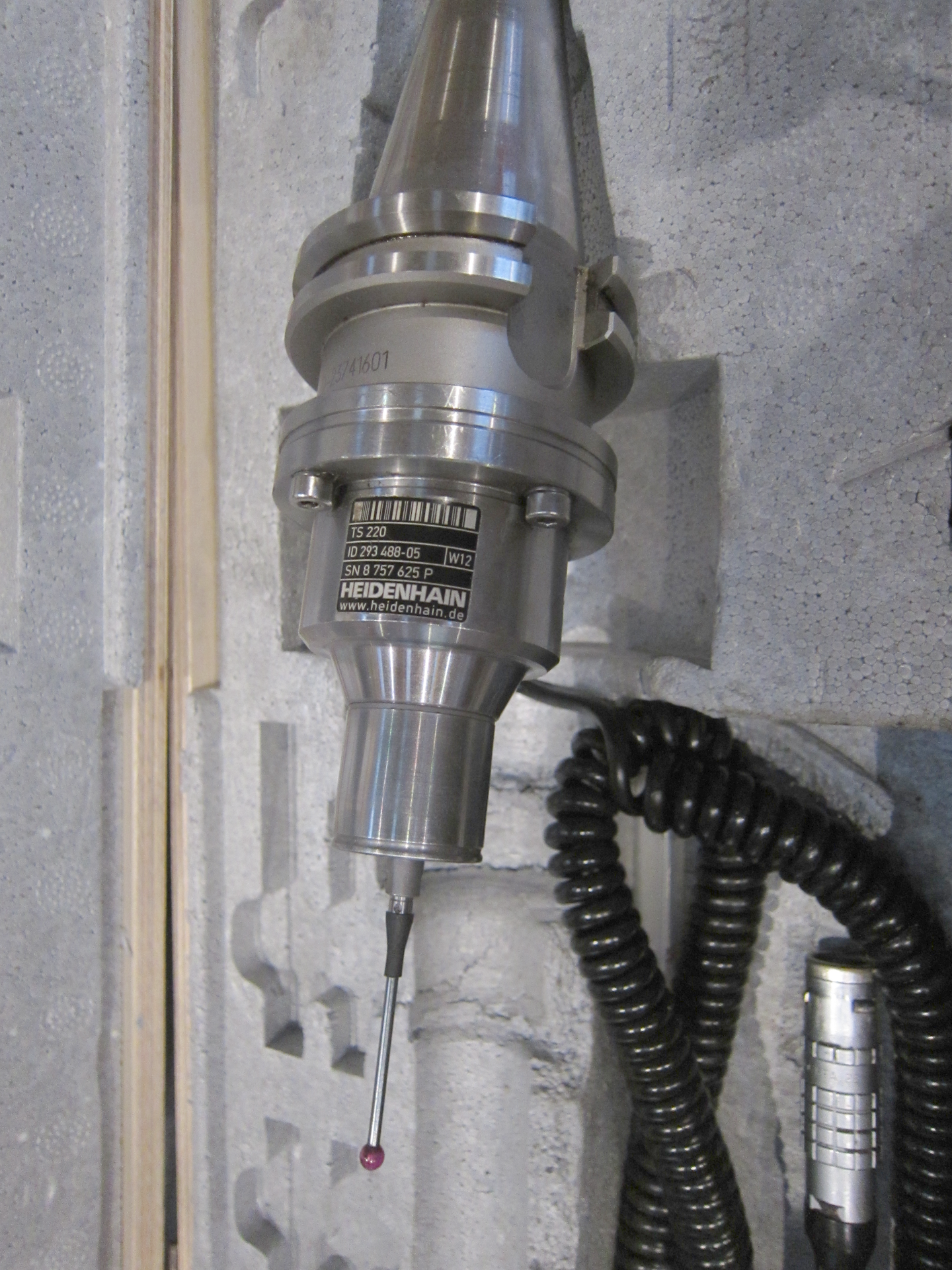

| Palpeur de mesure | Heidenhain |
| Tête verticale | |
| Protection intégrale | |
| Dispositif d'arrosage | |
| Eclairage |
