TRIPET MUS 100
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

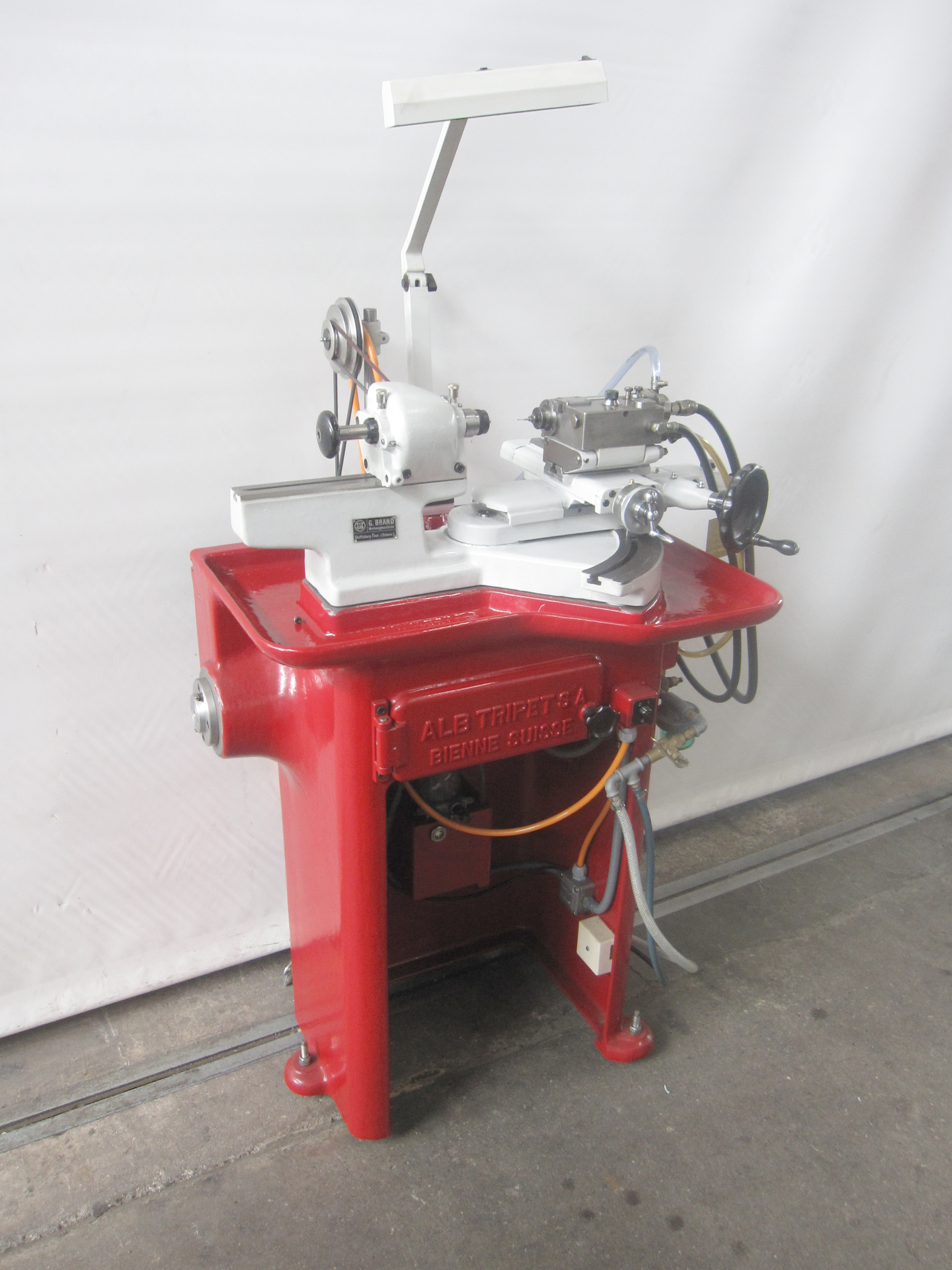

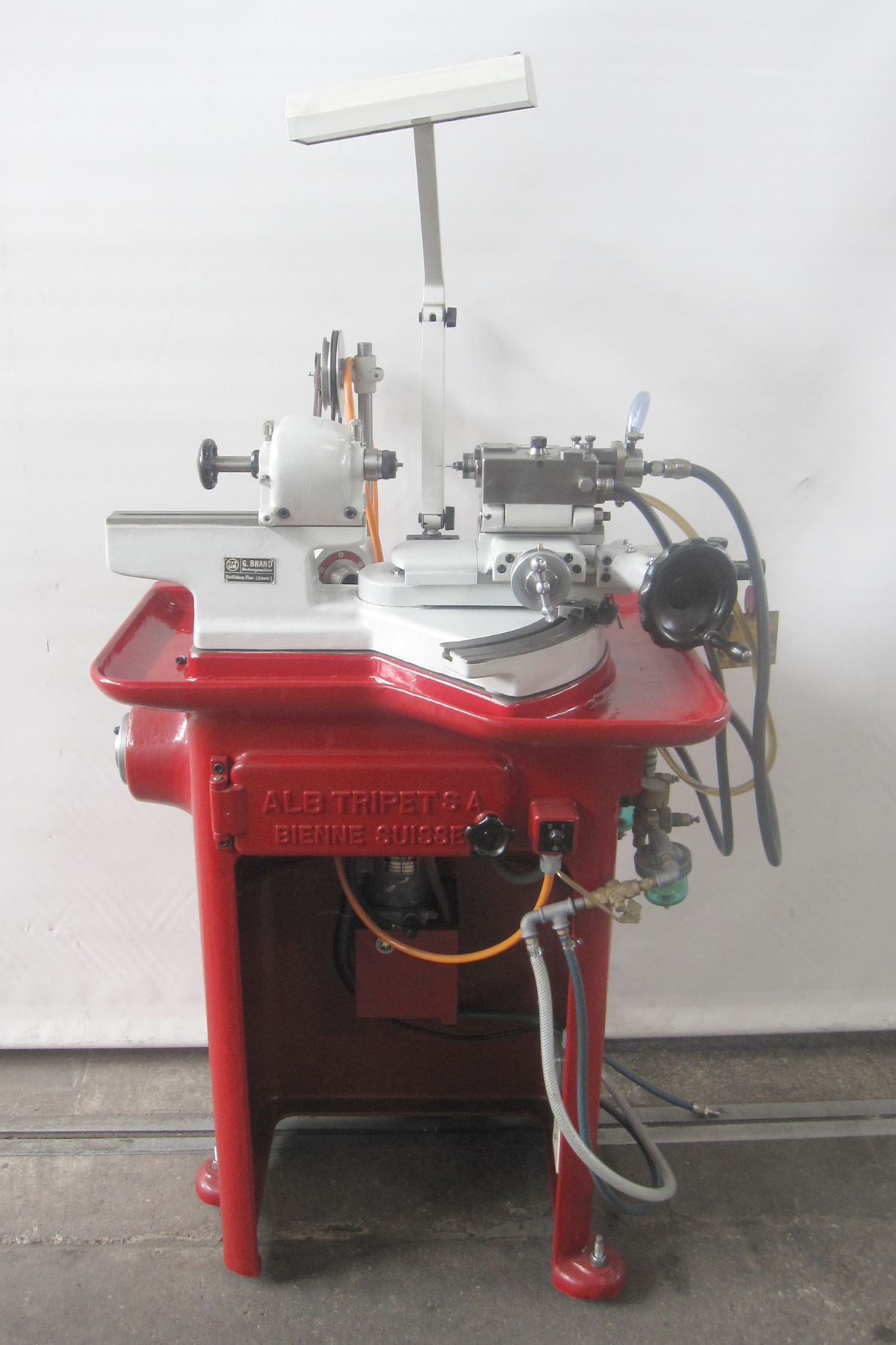

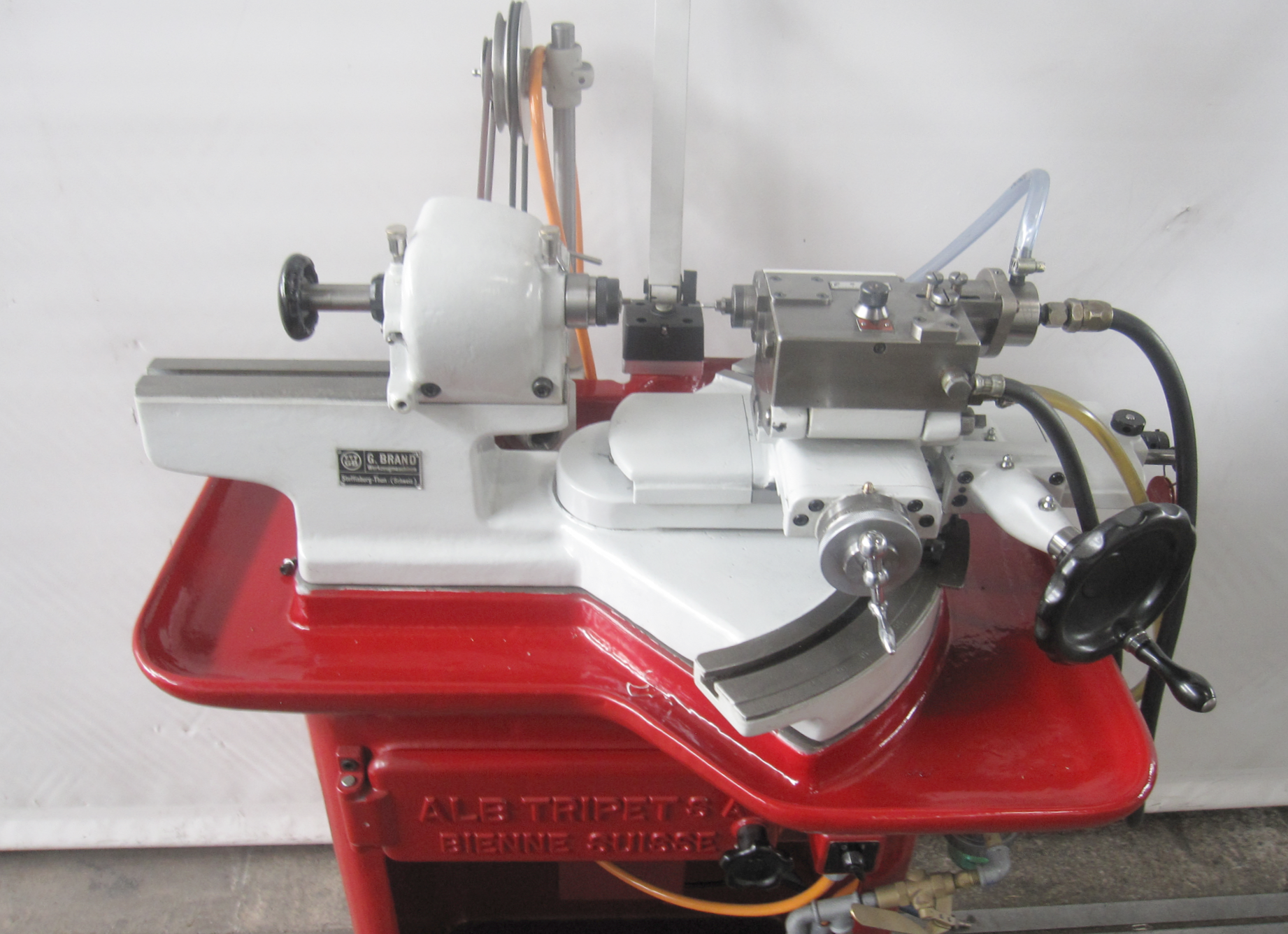

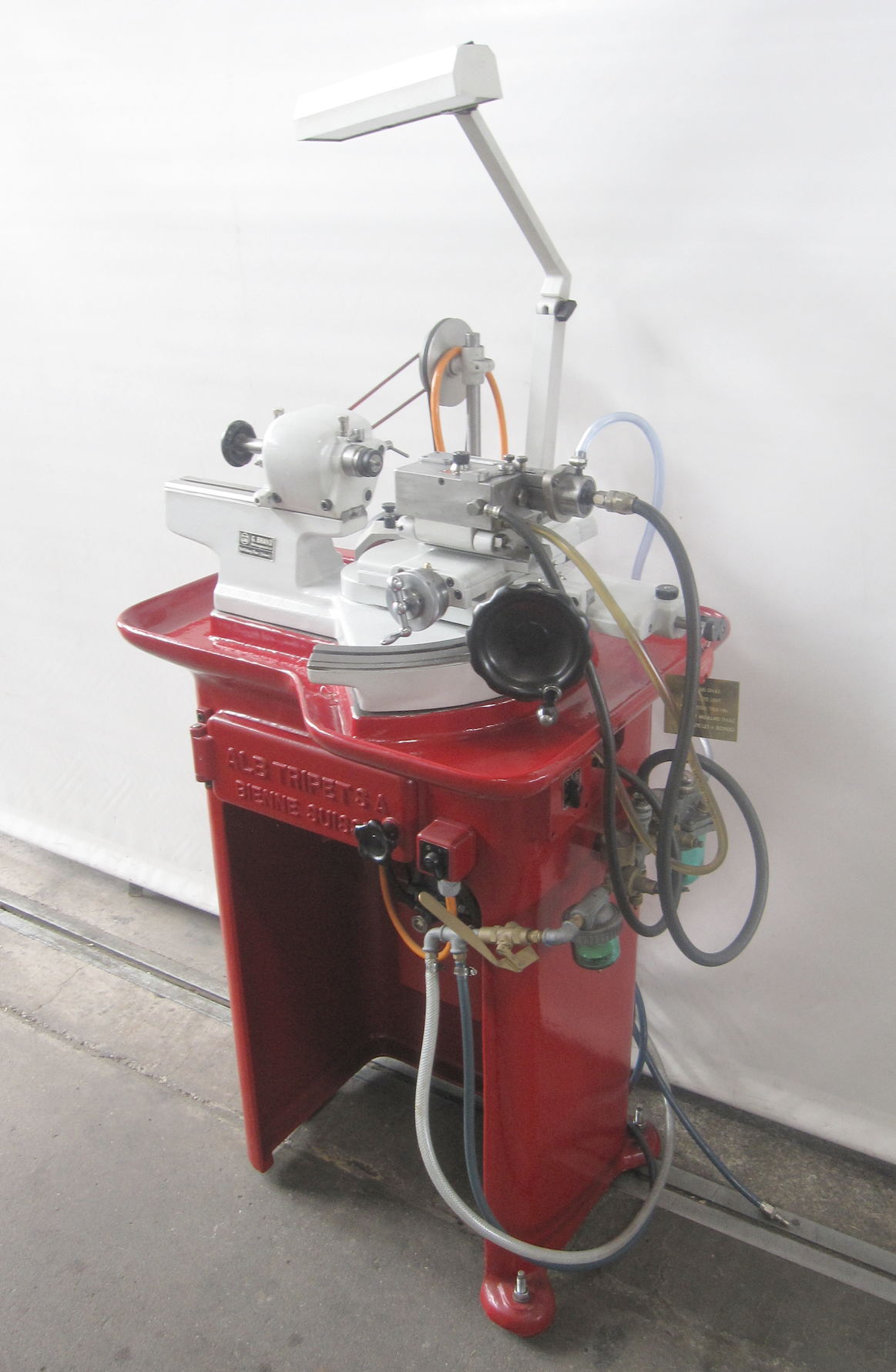

TRIPET MUS 100 est une rectifieuse d'intérieurs cylindriques de haute précision, conçue pour assurer grande exactitude et fiabilité. Capacités: diamètre intérieur 1–20 mm, profondeur 100 mm, hauteur de pointes 60 mm, distance entre pointes 150 mm. Caractéristiques: broche pièce 3 étages 560–1000 t/min; broche de rectif. 90.000–120.000 t/min; alésage 12 mm; cône 12 W; poupée porte-meule inclinable ±45°; branchement 50 Hz 3x380 V; poids ≈250 kg; dimensions L900×l750×H1300 mm. Accessoires: AMI 25, jeu de flasques, jeu de pinces W12, lampe, broche à air, jeu de clefs de service. Permet des tolérances serrées; secteurs: automobile, horlogerie, outillage, aéronautique, médical.
| Diamètre de rectification intérieur min. | 1 mm |
| Diamètre rectification intérieur max | 20 mm |
| Profondeur de rectification | 100 mm |
| Hauteur de pointes | 60 mm |
| Distance entre pointes | 150 mm |
| Vitesses poupée porte-pièce: | |
| nombre (étages) | 3 |
| de | 560 t/min |
| à | 1000 t/min |
| Alésage de la broche | 12 mm |
| Cône de la broche : | 12 W |
| Vitesse de broche de rectifiage: | |
| de | 90000 t/min |
| à | 120000 t/min |
| Poupée porte-meule inclinable (axe-b) | + 45 / - 45 ° |
| Branchement 50 Hz 3x | 380 Volt |
| Poids de la machine env. | 250 kg |
| Encombrement machine: | |
| Longueur | 900 mm |
| Largeur | 750 mm |
| Hauteur | 1300 mm |
| Accessoires divers: | |
| Appareil à rectifier les intérieurs automatique | AMI 25 |
| Jeu de flasques | |

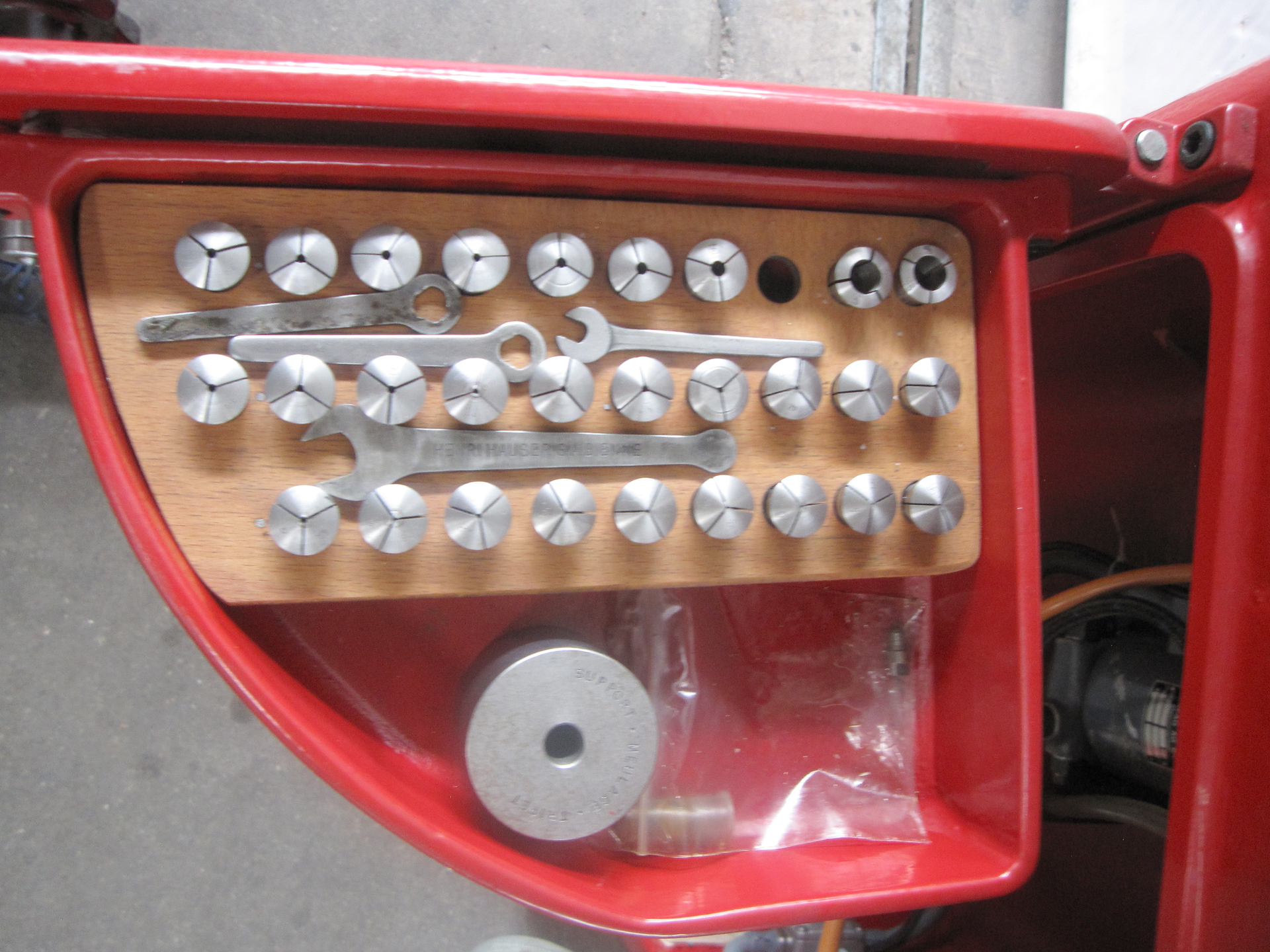

| Jeu de pinces | W 12 |
| Lampe | |
| Broche à air | |
| Jeu de clefs de service |
