DÖRRIES SCHARMANN Solon 3 HV/DTV
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
DÖRRIES SCHARMANN Solon 3 HV/DTV est un centre d'usinage universel de haute précision offrant grande exactitude et fiabilité. Capacités: 5 axes; courses X1500 mm, Y1200 mm, Z1250 mm; division B 360x0,0001°; 2 plateaux 1000×1000 mm, charge 2000 kg; 4 palettes; magasin 161 positions, Ø outil max 300 mm, poids max 25 kg, cône HSK-A100. Caractéristiques: broche continu 10–4000 t/min, moteur broche 40 kW; alimentation 3x400 V 50 Hz; puissance installée 180 kW; poids ≈6000 kg; dimensions 8500×4800×4800 mm. Accessoires: protection intégrale, circuit de refroidissement, dispositif de contrôle des processus, évacuateur de copeaux, jeu de porte-outils. Garantit tolérances serrées; adapté automobile, aérospatial, médical, construction d'outils et horlogerie.
| Nombre d'axes total | 5 |
| Course longitudinale (axe-X) | 1500 mm |
| Course transversale (Y) | 1200 mm |
| Course verticale (axe-Z) | 1250 mm |
| Divisions du plateau (B) | 360x0.0001 ° |
| Axe A | |
| Tours de la table: | |
| à | 1 - 500 t/min |
| Nombre | 2 |
| Longueur | 1000 mm |
| Largeur | 1000 mm |
| Poids admis | 2000 kg |
| Changeur d'outils: | |
| Nombre de positions | 161 |
| Diamètre de l'outils | 300 mm |
| Poids de l'outil max. | 25 kg |
| Cône de broche : | HSK-A 100 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 10 t/min |
| à | 4000 t/min |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 40 kW |
| Puissance totale installée | 180 kW |
| Poids de la machine env. | 6000 kg |

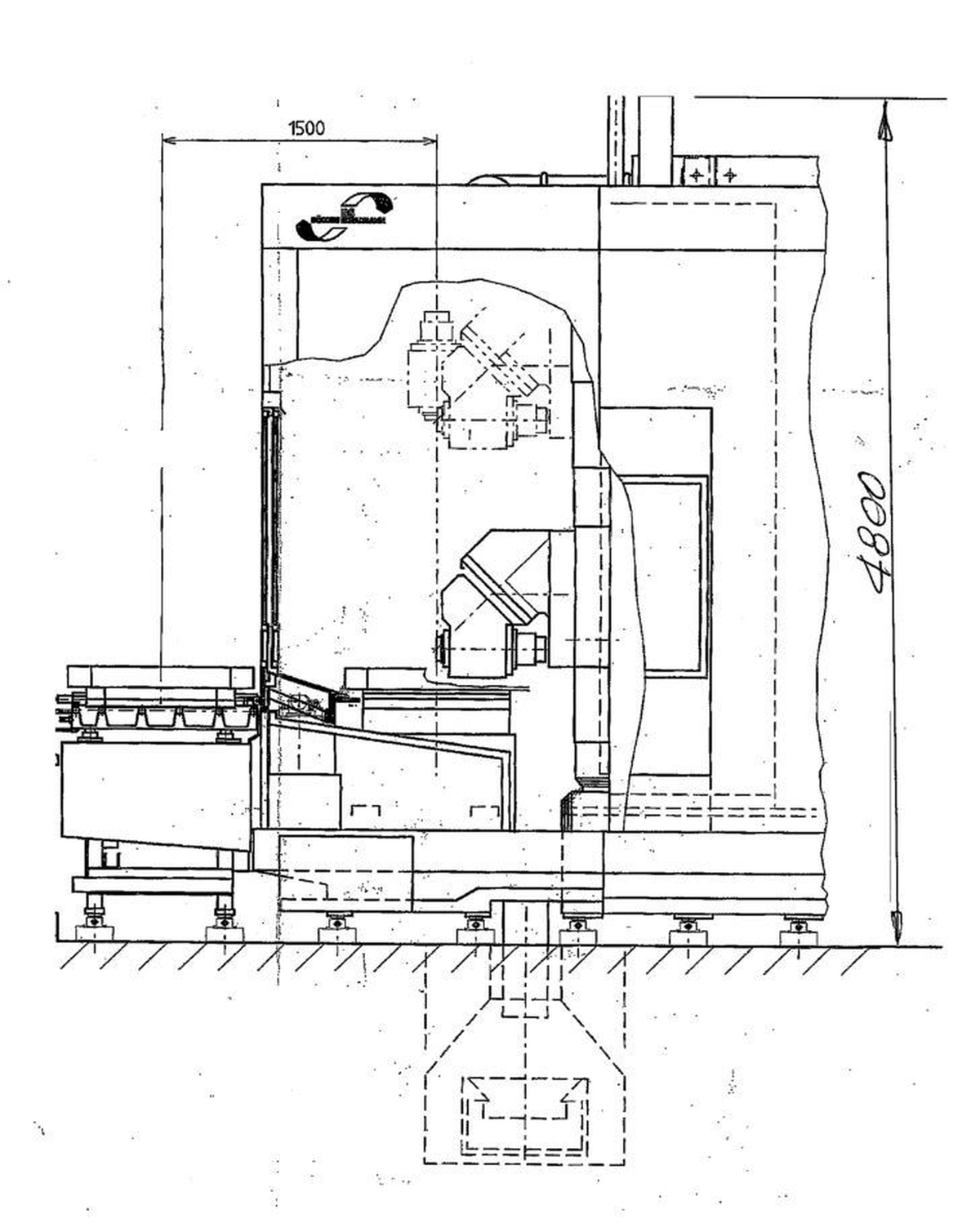

| Encombrement machine: | |
| Longueur | 8500 mm |
| Largeur | 4800 mm |
| Hauteur | 4800 mm |
| Accessoires divers: | |
| Protection intégrale | |
| Dispositif d'arrosage | |
| Appareil à contrôler les processus | |
| Evacuateur de copeaux | |
| Palettes nombre | 4 |
| Jeu de porte-outils |
