SCHAUBLIN 150 est un Tour mécanicien de précision, conçu pour haute exactitude et fiabilité. Capacités: hauteur de pointes 150 mm; distance entre pointes 600 mm; diamètre au‑dessus du chariot 177 mm; au‑dessus du banc 340 mm; longueur de tournage 600 mm; alésage broche 40 mm; nez pour pinces B32; cône contre‑poupée 5 CM; diamètre broche 60 mm; Camlock D1-4. Spécifs: variateur 55–3000 t/min; 48 rapports d'avance; avance rapide 4 m/min; 50Hz 3x380V; moteur 2,70 CV; puissance totale 6 CV; masse ~1250 kg; L1730×l970×H1300 mm. Accessoires: mandrin 3-chiens, arrosage, serrage rapide, MULTIFIX, jeu de supports, lampe, contre‑poupée de perçage. Permet tolérances serrées; pour automobile, horlogerie, outillage, aéronautique, médical.
| Hauteur de pointes | 150 mm |
| Distance entre pointes | 600 mm |
| Diamètre admis au-dessus du chariot | 177 mm |
| Diamètre admis au-dessus du banc | 340 mm |
| Diamètre max. dans le rompu | mm |
| Longueur de tournage | 600 mm |
| Alésage de la broche | 40 mm |
| Nez de broche pour pinces | B32 |
| Cône Morse | 5 |
| Nez de broche: | |
| Camlock | D 1-4" |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 55 t/min |
| à | 3000 t/min |
| Cône de la contre-poupée : | 5 CM |
| Diamètre de la broche | 60 mm |
| Avances: | |
| nombre (étages) | 48 |
| Longitudinales: | |
| de | 0.015 mm/t |
| à | mm/t |
| Transversales: | |
| de | 0.015 mm/t |
| à | mm/t |
| Avance rapide | 4 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 2.70 CV |
| Puissance totale installée | 6 CV |
| Poids de la machine env. | 1250 kg |
| Encombrement machine: | |
| Longueur | 1730 mm |
| Largeur | 970 mm |
| Hauteur | 1300 mm |

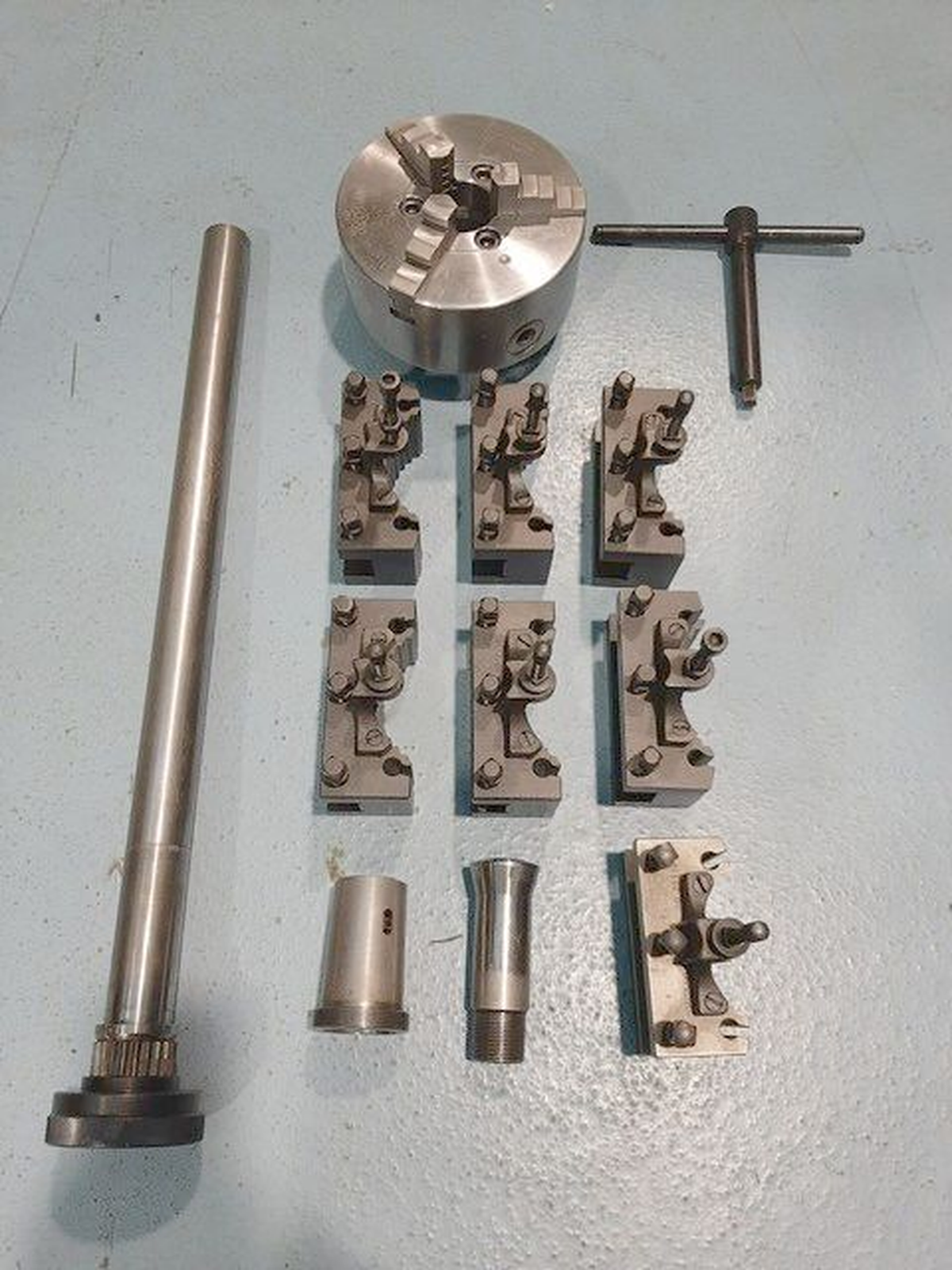

| Accessoires divers: | |
| Mandrin 3-chiens | |
| Dispositif d'arrosage | |
| Dispositif de serrage rapide | |
| Porte-outil à changement rapide MULTIFIX | |
| Jeu de supports outils | |
| Lampe | |
| Contre-poupée de perçage |
