TSCHUDIN HTG 610
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
TSCHUDIN HTG 610 est une rectifieuse cylindrique, conçue pour la précision, grande exactitude et fiabilité. Hauteur pointes 100 mm, distance entre pointes 680 mm, course longitudinale max 620 mm. Meule Ø350 mm, alésage 127 mm, largeur 50 mm; vitesses meule 3 étages 1640–2300 t/min. Broche pièce à variateur 65–500 t/min, orientable 360°; cône broche 5 CM, contre-poupée 3 CM; inclinaison table 8°, vitesse table jusqu’à 5 m/min. Alimentation 50Hz 3×380V; moteur meule 4 CV; puissance totale 7 CV; poids ≈2500 kg; encombrement 2700×1800×1900 mm. Accessoires: appareil intérieurs escamotable, arrosage, filtration papier, étincelage, lampe, cycle automatique. Permet tolérances serrées en applications de précision
| Hauteur de pointes | 100 mm |
| Distance entre pointes | 680 mm |
| Course longitudinale maxi | 620 mm |
| Meule: | |
| Diamètre | 350 mm |
| Alésage | 127 mm |
| Largeur max. de la meule | 50 mm |
| Vitesses de la meule: | |
| nombre (étages) | 3 |
| de | 1640 t/min |
| à | 2300 t/min |
| Poupée porte-pièce: | |
| Nombre de tours : | |
| Variateur (réglage progressif) | |
| de | 65 t/min |
| à | 500 t/min |
| orientable | 360 ° |
| Cône de la broche | 5 CM |
| Cône de la contre-poupée : | 3 CM |
| Plus grande inclinaison table | 8 ° |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| à | 5 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur porte-meule extérieure | 4.0 CV |
| Puissance totale installée | 7 CV |
| Poids de la machine env. | 2500 kg |
| Encombrement machine: | |
| Longueur | 2700 mm |
| Largeur | 1800 mm |
| Hauteur | 1900 mm |
| Accessoires divers: | |
| Appareil à rectifier les intérieurs escamotable: | |
| Vitesses de broche | 50 t/min |

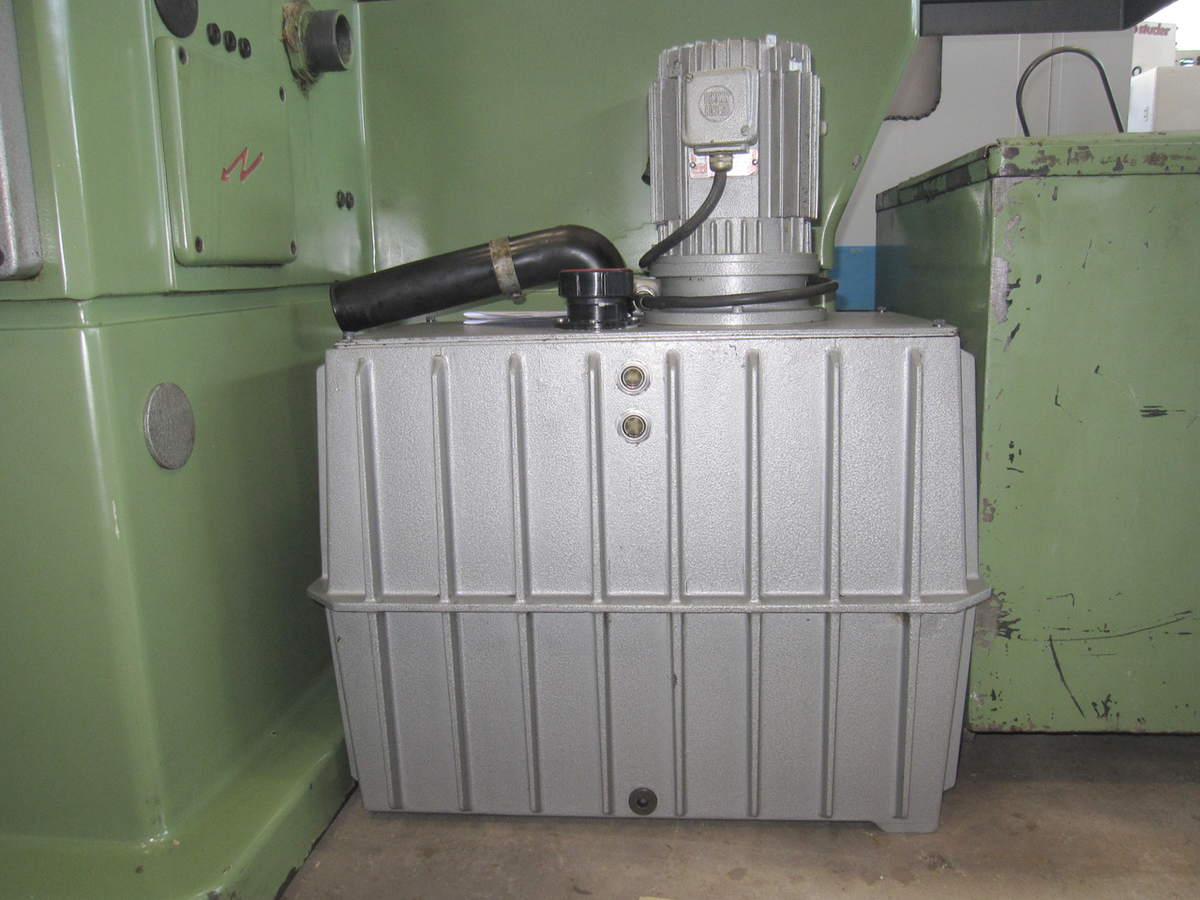

| Dispositif d'arrosage | |
| Filtration par papier | |
| Etincelage | |
| Lampe | |
| Cycle de travail automatique | |
| Plongée | |
| Balayage avec prise de passe à gauche | |
| Balayage avec prise de passe à droite | |
| Balayage avec prise de passe à droite et gauche | |
| Pour tous les cycles temporisation cote atteinte |
