HAUSER 3 DR
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

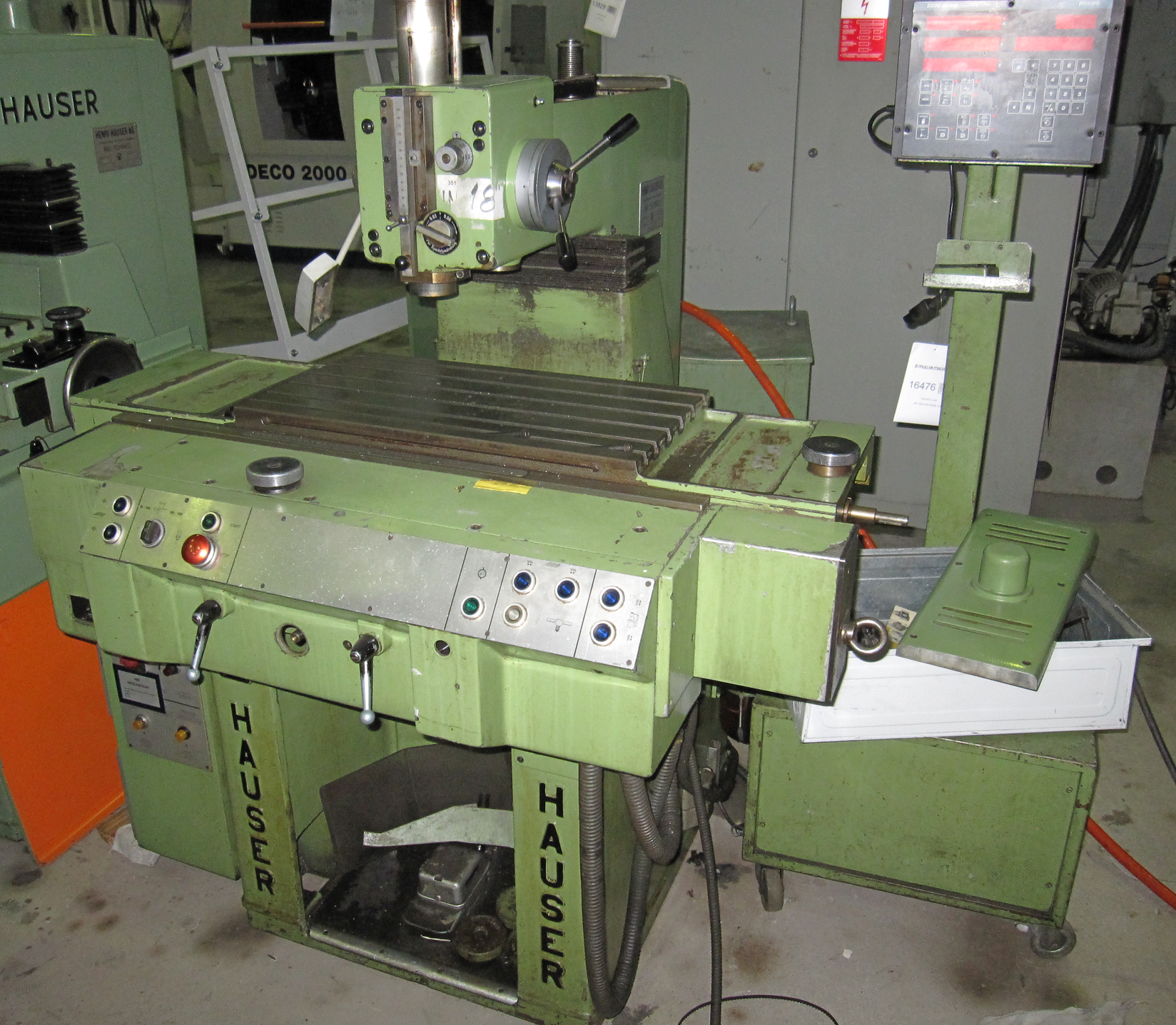

HAUSER 3 DR is a Pointeuse (jig boring machine) conçue pour la précision, haute exactitude et fiabilité. Capacités: table 550×320 mm, charge 400 kg, courses X400 Y250 Z400 mm, perçage acier 20 mm, alésage max 75 mm, distance table–broche 590 mm, course broche 130 mm, table tournante Ø380 mm. Caractéristiques: vitesses broche continu 60–3000 t/min, moteur broche 1 CV, 3×380 V 50 Hz, poids ≈1100 kg, dimensions 1200×1150×1650 mm. Équipement: afficheur digital 3 axes (PHILIPS), table rotative. Permet tolérances serrées; secteurs: automobile, horlogerie, construction de machines, aérospatial, médical.
| Longueur de la table | 550 mm |
| Largeur de la table | 320 mm |
| Charge admise sur la table max. | 400 kg |
| Course longitudinale (axe-X) | 400 mm |
| Course transversale (Y) | 250 mm |
| Course verticale (axe-Z) | 400 mm |
| Capacité de perçage dans l'acier | 20 mm |
| Cône de la broche: CM | 2 |
| Course de la broche de perçage (axe-Z) | 130 mm |
| Diamètre d'alésage : max. | 75 mm |
| Distance entre la table et la broche | 590 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 60 t/min |
| à | 3000 t/min |
| Avances: | |
| Tête de perçage: | |
| nombre (étages) | 2 |
| de | mm/t |
| à | mm/t |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1 CV |
| Poids de la machine env. | 1100 kg |
| Encombrement machine: | |
| Longueur | 1200 mm |
| Largeur | 1150 mm |
| Hauteur | 1650 mm |
| Accessoires divers: | |

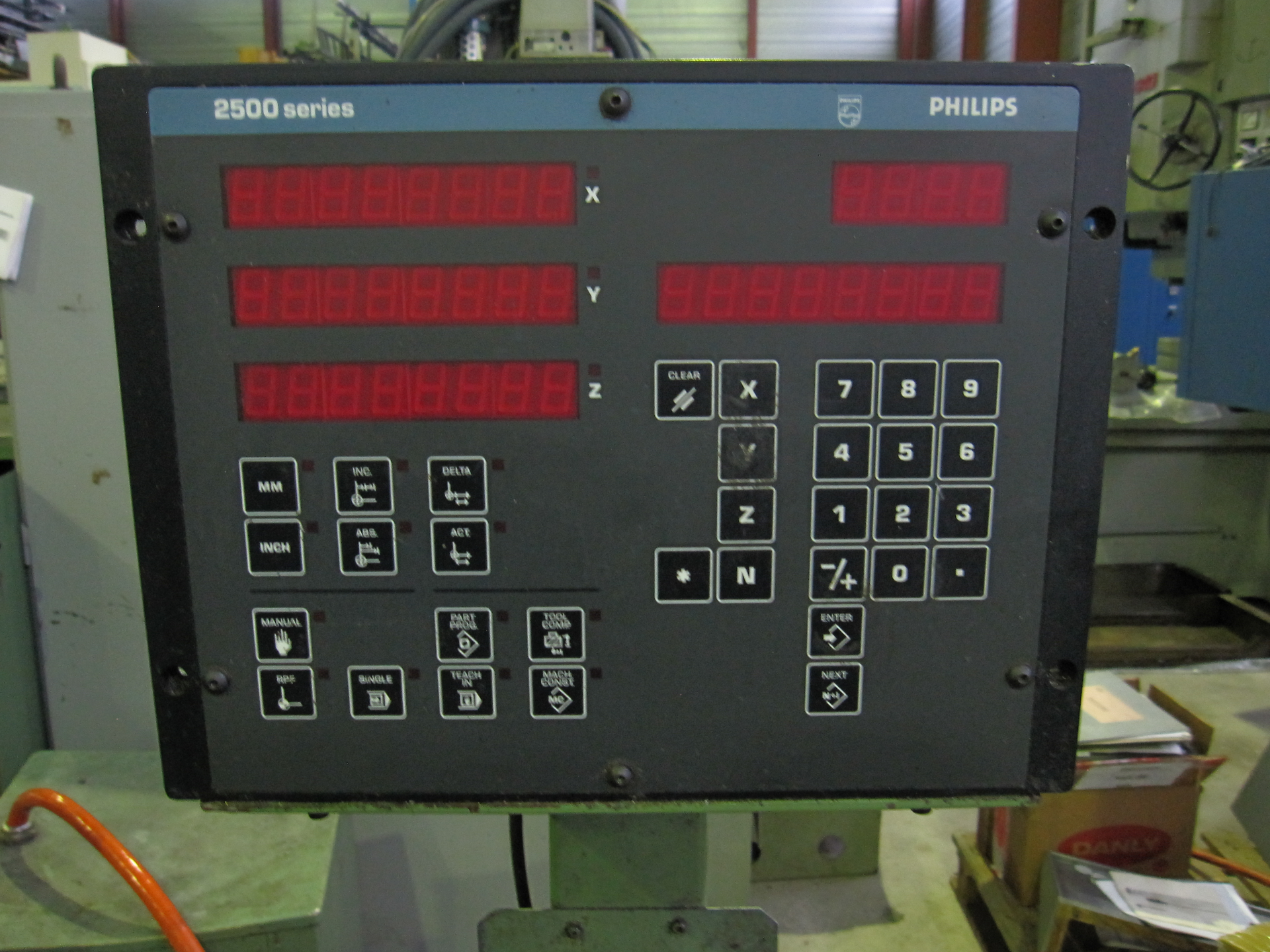

| Visualisateur digital, nombre d'axes: | 3 |
| Fabricant | PHILIPS |
| Table circulaire diamètre | 380 mm |
