SCHAUBLIN 13
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

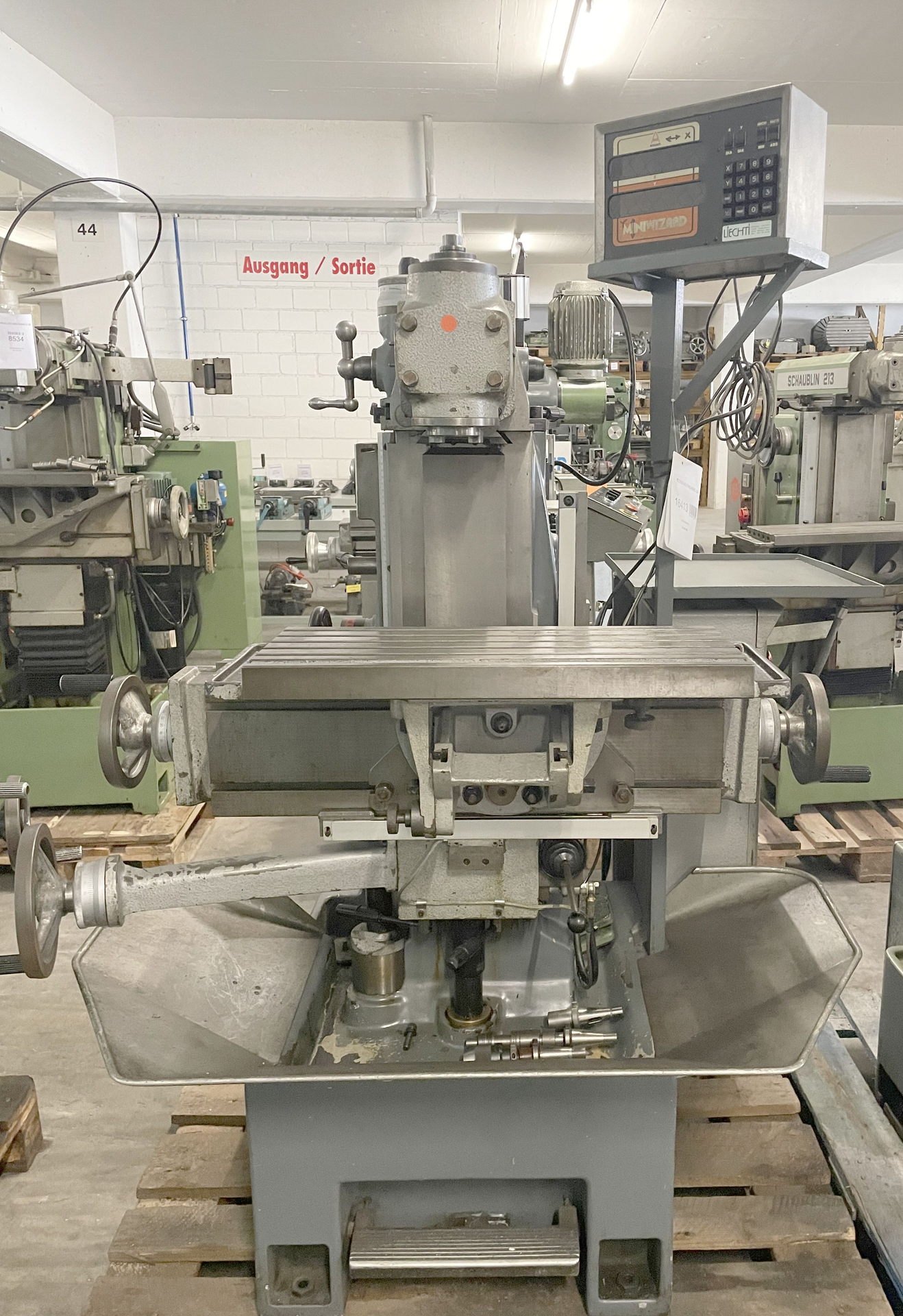

SCHAUBLIN 13 est une Fraiseuse universelle conçue pour la précision, la haute exactitude et la fiabilité. Table 600×210 mm; courses X 260 mm, Y 150 mm, Z 310 mm; distance broche verticale–table 310 mm, broche horizontale–table 410 mm. Cône broche 30 ISO, variateur continu 58–2000 t/min. Avances 10 rapports: 12–400 mm/min (longitudinal/vertical); avances rapides 1,2 m/min. Branchement 3×380 V 50 Hz; moteur 2,0 CV; puissance installée 3 CV; poids ≈700 kg; dimensions 1500×1100×1600 mm. Équipée d’un affichage digital 2 axes, table pivotante/inclinable et cuvette à copeaux. Permet d’atteindre des tolérances serrées; secteurs typiques: automobile, horlogerie, machine‑outil, aéronautique et médical

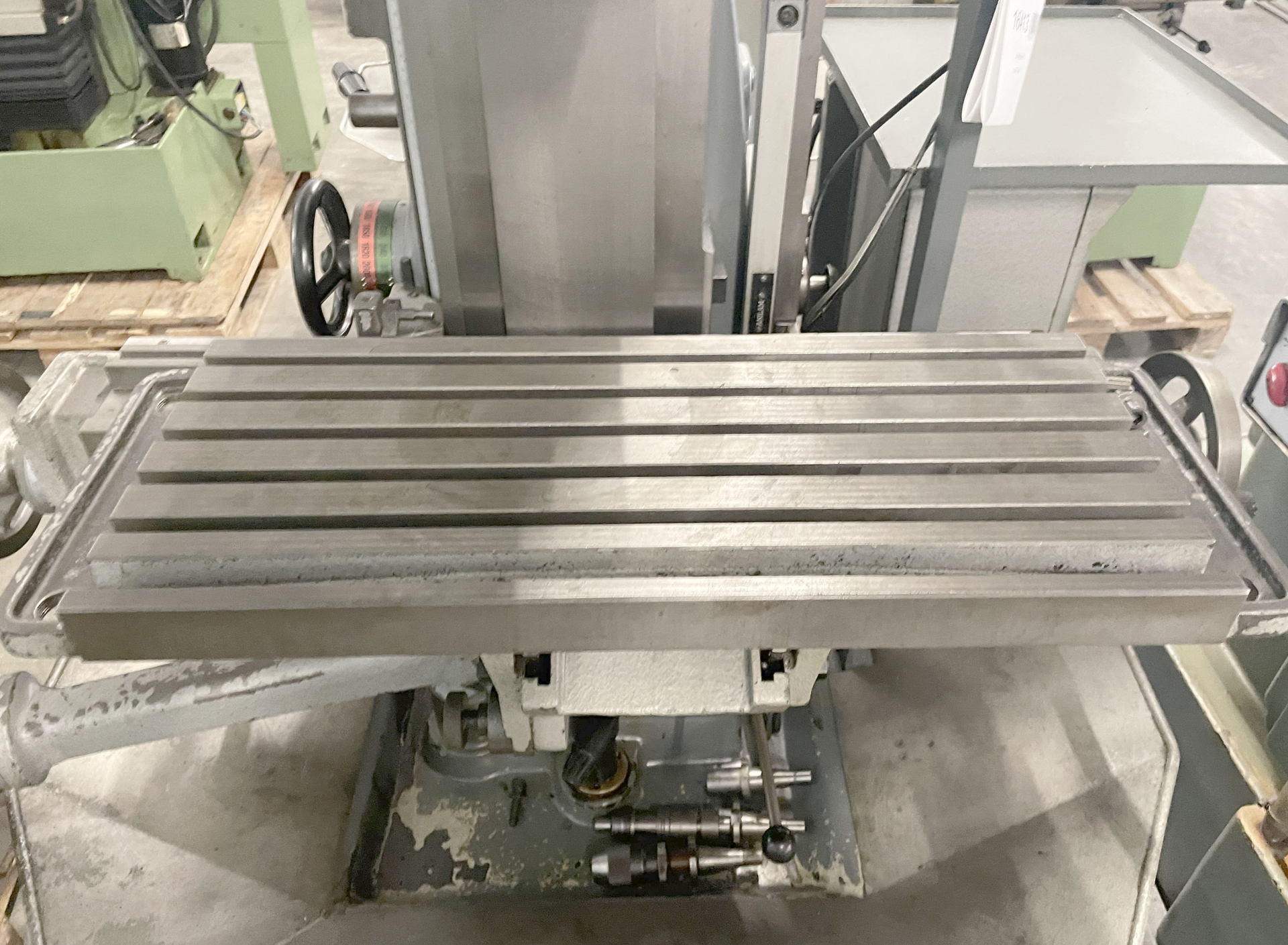

| Longueur de la table | 600 mm |
| Largeur de la table | 210 mm |
| Course longitudinale (axe-X) | 260 mm |
| Course transversale (axe-y) | 150 mm |
| Course verticale (axe-Z) | 310 mm |
| Distance broche verticale - surface table | 310 mm |
| Distance broche horizontale - surface table | 410 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 58 t/min |
| à | 2000 t/min |
| Cône de la broche | 30 ISO |
| Avances: nombre | 10 |
| longitudinale de | 12.0 mm/min |
| à | 400 mm/min |
| Verticale de | 12.0 mm/min |
| à | 400 mm/min |
| Avances rapide: | |
| Longitudinale | 1.2 m/min |
| Verticale | 1.2 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | 2.0 CV |
| Puissance totale installée | 3 CV |
| Poids de la machine env. | 700 kg |
| Encombrement machine: | |
| Longueur | 1500 mm |
| Largeur | 1100 mm |
| Hauteur | 1600 mm |
| Accessoires divers: | |

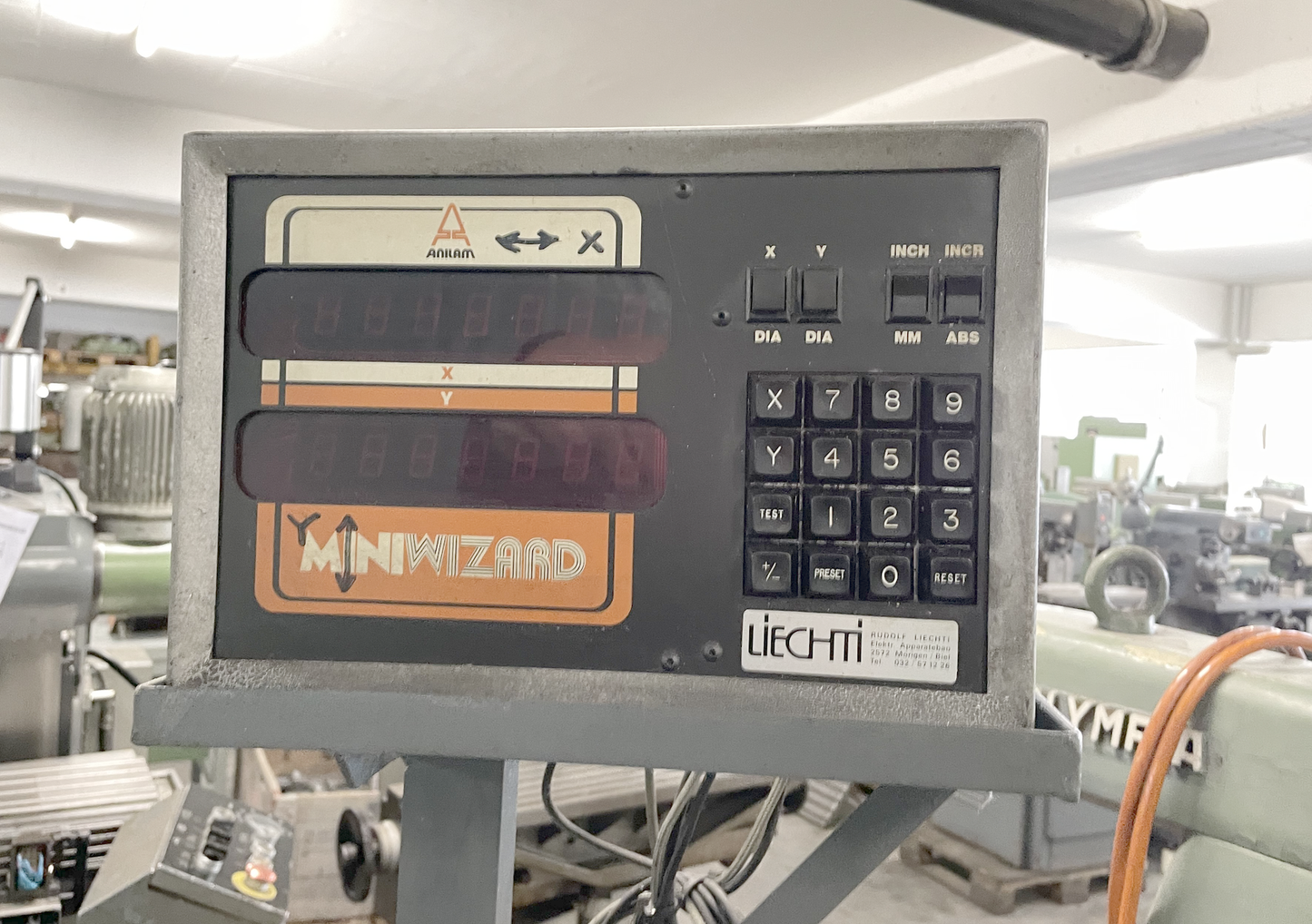

| Visualisateur digital, nombre d'axes: | 2 |
| Table pivotable et inclinable | |
| Cuvette |
